11.11. Шахты и отверстия для инженерных систем
Требования к моделированию
Таблица 119
Инструмент моделирования |
Загружаемые семейства категории «Окна». |

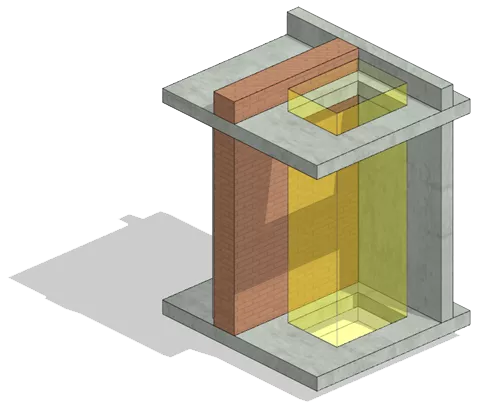

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Шахты в перекрытиях в условных габаритах и условном расположении; • Заполнение параметров. |
ПД |
Выполняется: • Моделирование шахт и отверстий с указание условных габаритов и расположения. • Моделируются отверстия размерами ≥ 200 мм по одной из сторон или диаметром более ≥ 200 мм. В случае необходимости устройства закладной детали или дополнительных мероприятий по устройству, размер отверстия обязательного к моделированию может быть менее указанного; • Заполнение параметров. |
|
ТД |
Выполняется: • Моделирование шахт и отверстий с указанием точных габаритов и точного расположения в объеме всего здания. • Моделируются отверстия размерами ≥ 100 мм по одной из сторон или диаметром более ≥ 100 мм. С указанием точных габаритов и точного расположения в объеме всего здания. В случае необходимости устройства закладной детали или дополнительных мероприятий по устройству, размер отверстия обязательного к моделированию может быть менее указанного; • Заполнение параметров. |
|
РД |
Выполняется: • Моделирование шахт и отверстий с указанием точных габаритов и точного расположения в объеме всего здания. • Моделируются отверстия размерами ≥ 100 мм по одной из сторон или диаметром более ≥ 100 мм. В случае необходимости устройства закладной детали или дополнительных мероприятий по устройству, размер отверстия обязательного к моделированию может быть менее указанного; • Заполнение параметров, используемых при формировании ведомости отверстий. |
|
Примечание |
Элементы должны быть выполнены загружаемым семейством категории «Окна». |
При размещении отверстий для инженерных систем необходимо использовать семейства MARKS. |
Отверстия должны образовывать физическое вырезание объема в стенах или перекрытиях. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 120
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
• |
|||
Точные габариты |
• |
• |
||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
• |
• |
||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Высота |
• |
• |
• |
• |
1200 мм |
ADSK_Размер_Ширина |
• |
• |
• |
• |
1200 мм |
|
ADSK_Размер_Глубина |
• |
• |
• |
• |
250 мм |
|
Положение |
ADSK_Номер здания |
• |
• |
• |
• |
Строение 1 |
ADSK_Этаж |
• |
• |
• |
• |
3 |
|
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
• |
К3 |
|
MARKS_Подземная часть |
• |
• |
• |
• |
Да/Нет |
|
Прочее |
ADSK_Комплект чертежей1 |
• |
КЖ1 |
|||
1 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
