1.2. Общие настройки элементов оформления проекта

Во всех шаблонах есть настройки / семейства, реализованные или одинаково, или по единому принципу. Они содержатся, преимущественно, на вкладках «Управление», «Аннотации» и «Вид».

В данной главе рассматриваются особенности данных настроек с пояснениями.

1.2.1. Вкладка «Управление»

В данном разделе содержится описание настроек шаблонов, расположенных на вкладке «Управление».

1.2.1.1. Штриховки

В шаблонах созданы штриховки, которые применяются для настройки внешнего вида материалов и цветовых областей.

Условные штриховки разделены на смысловые группы, для облегчения поиска. Например, все «основные» (генерируемые в Revit) штриховки имеют общий префикс «ADSK_Линия_...», Рис. 23 - Штриховки.

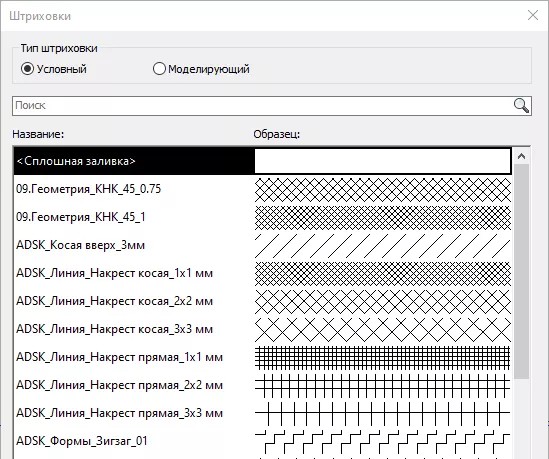

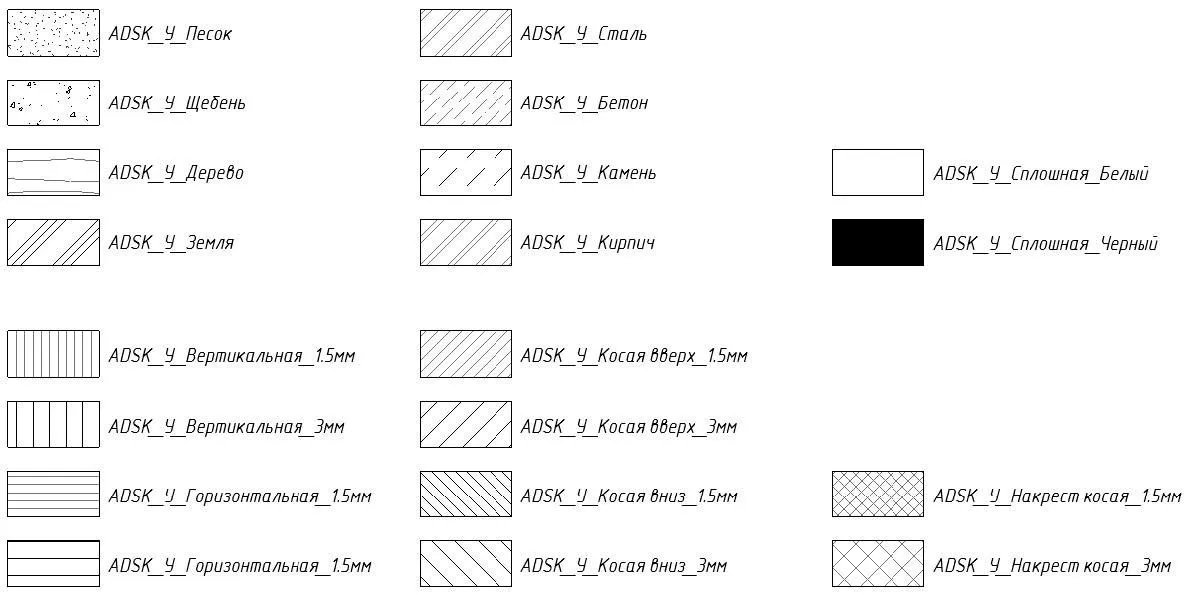

Рис. 23 - Штриховки

«Пользовательские» штриховки именуются согласно стандарту Marks: «01.Бетон_…», «10.ГНТ_…». И также поделены на группы. Правила именования штриховок смотри здесь:

Z:\Bim\2. Внутренние инструкции\PDF\ОБЩ\ОБЩ_Правила именования.pdf

В инженерных шаблонах моделирующие штриховки отсутствуют.

1.2.1.2. Образцы линий

В шаблонах настроены основные Образцы линий. Часть из них применяется для настройки подкатегорий и отдельных семейств, например: «ADSK_Невидимая» - для подкатегории «Невидимые линии» и «ADSK_Осевая» - для подкатегории «Осевая линия» во всех доступных категориях. Таким образом, если вас не устраивает длина штриха и пространства невидимых линий, вам достаточно поменять настройки Образцов линий «ADSK_Невидимая» и «ADSK_Осевая», не меняя настройки графики в меню «Стили объектов» или «Переопределение видимости / графики», Рис. 24 - Образцы линий.

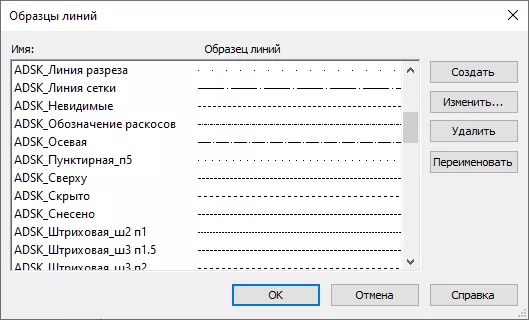

Рис. 24 - Образцы линий

Прочие Образцы линий делятся на Пунктирные, штриховые и штрихпунктирные. Их настройка отображается в названии, например: «ADSK_Штриховая_ш2 п1» - это штриховая линия с длиной штриха 2 мм и длиной пространства 1 мм.

Правила именования пользовательских штриховок смотри здесь:

Z:\Bim\2. Внутренние инструкции\PDF\ОБЩ\ОБЩ_Правила именования.pdf

1.2.1.3. Стили линий

В шаблонах настроены основные Стили линий. Стили линий используются в инструментах «Линия модели», «Линия детализации» (Аннотации), «Цветовая область» / «Область маскировки»

(Аннотации), «Линии» (Изменить - Вид), «Силуэты» в настройках перспективного вида и «Линии сетки» / «Рамка» для спецификаций, Рис. 25 - Настройка линий.

Рис. 25 - Настройка линий

Настроены системные стили линий (неудаляемые) и пользовательские стили линий (с префиксом «ADSK_»).

Отдельно следует отметить стили линий для спецификаций - «ADSK_Спецификация толстая» и «ADSK_Спецификация тонкая». Если вас не устраивает толщина линий спецификаций на листах - не следует менять стиль линий в настройках спецификации - достаточно зайти в «Стили линий» и изменить вес для линий «ADSK_Спецификация толстая» и «ADSK_Спецификация тонкая».

Также следует отметить, что линии границ зон, разделителей помещений и пространств, и даже линии эскиза элементов также настраиваются в Стилях линий, а не в Стилях объектов.

1.2.1.4. Веса линий

Веса линий разделяются на «Вес линий модели», «Перспективу» и «Вес линий аннотаций».

Для отображения элементов модели на планах, разрезах, фасадах, 3D (не на перспективе!) используются веса линий из вкладки «Веса линий модели».

При настройках Веса линий модели приняты следующие вводные данные:

• За основную разрезную линию «s» (такой линией рисуют трубы, воздуховоды и другие элементы в сечении по ГОСТ2.303-68*) принят вес линии №4. Таким образом, ⅓ S - это вес линии №2, а ⅔ S - это вес линии №3, Рис. 26 - Вес линий.
• Более толстые линии начинаются с веса линии №5 до №9.
• Вес линии №1 зарезервирован за штриховками. Изменить номер веса линии штриховок невозможно, но если вам нужны более толстые линии у штриховки в крупном масштабе, вы всегда можете изменить толщину для веста линии №1 этого масштаба.

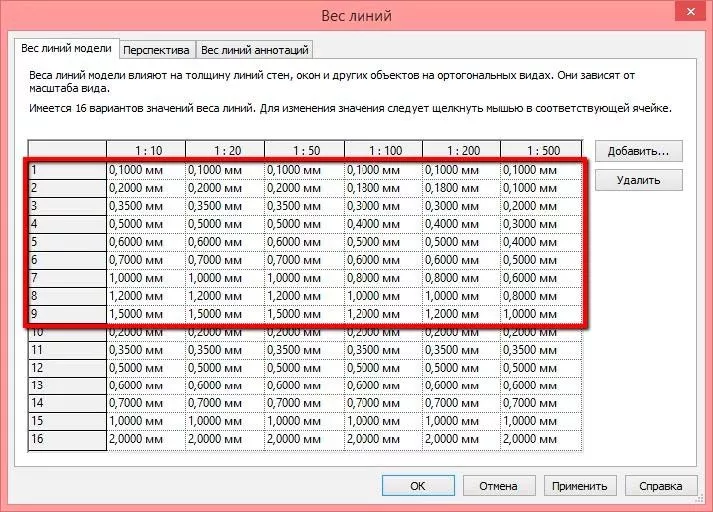

Рис. 26 - Вес линий

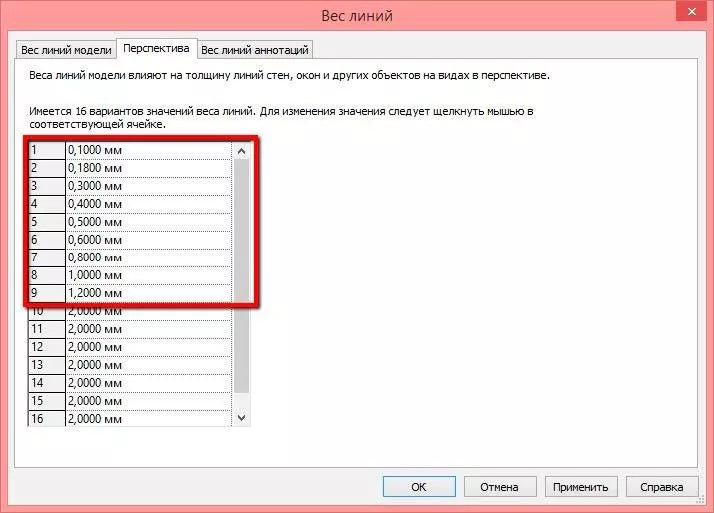

Для отображения элементов модели на перспективных видах используются веса линий из вкладки «Перспектива». Веса №1 - 9 используются для элементов модели, и эти же веса (указанные в меню «Стили объекта» или «Переопределение видимости / графики» для линий «Проекции») используются для отображения объектов в перспективе, Рис. 27 - Вес линий в перспективе.

Поскольку перспективные виды не имеют масштаба, то и веса линий «аннотативны», т.е. не зависят от масштаба. За образец принята настройка весов линий модели для масштаба 1:100.

Рис. 27 - Вес линий в перспективе

Для отображения элементов аннотаций используются веса линий из вкладки «Вес линий аннотаций». Для упрощения, вес соответствует номеру: 1 - 0.1, 2 - 0.2 … 16 - 1.6, Рис. 28 - Вес линий аннотаций.

Рис. 28 - Вес линий аннотаций

ВАЖНО! Инструменты узлов («Элементы узла», «Цветовые области»), хотя и находятся на панели «Аннотации», по настройкам весов линий относятся к элементам модели (т.к. их размер

при печати зависит от масштаба, т.е. они не аннотативны). Поэтому при их настройке следует ориентироваться на «Веса линий модели».

1.2.1.5. Стили объектов

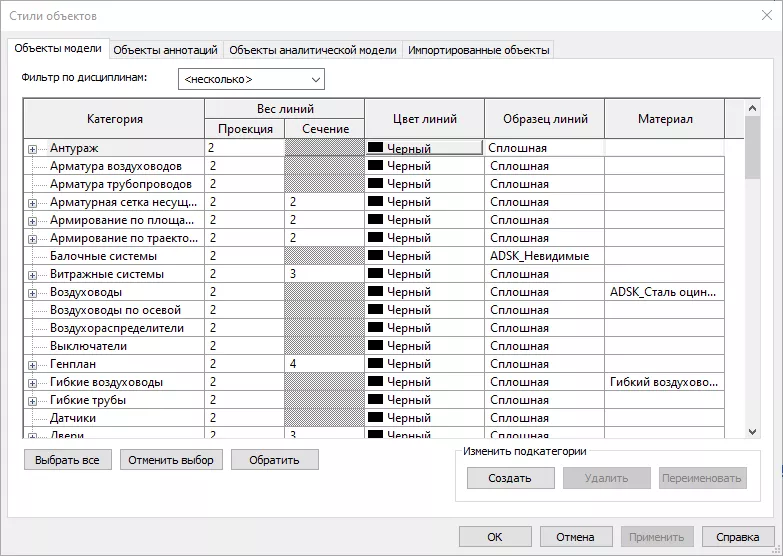

В шаблонах настроены Стили объектов, Рис. 29 - Стили объектов.

• за основную разрезную линию «S» принят вес линии №4 (отображение воздуховодов, труб и проч.)
• при необходимости отображения элемента более тонкой линией, используется вес №3 (⅔S) и даже вес №2 (⅓S)
• для отображения линий проекции используется вес №2
• для отображения более толстых линий (схемы и проч.) применяются веса от 5 до 9

Рис. 29 - Стили объектов

1.2.1.6. Материалы

По умолчанию в шаблонах добавлены материалы для корректного отображения систем, а также для семейства отверстия (предназначен для работы с плагином менеджер отверстий).

По умолчанию в файлах добавлены материалы из библиотеки материалов Marks, Рис. 30 - Материалы.

Рис. 30 - Материалы

1.2.2. Вкладка «Аннотации»

В данном разделе содержится описание настроек шаблонов, расположенных на вкладке «Аннотации».

1.2.2.1. Шрифт

Настройка шрифта шаблона выполнена для всех элементов аннотаций.

В качестве основного шрифта для оформления документации использован шрифт «GOST Common», разработанный компанией Autodesk.

1.2.2.2. Текстовые стили

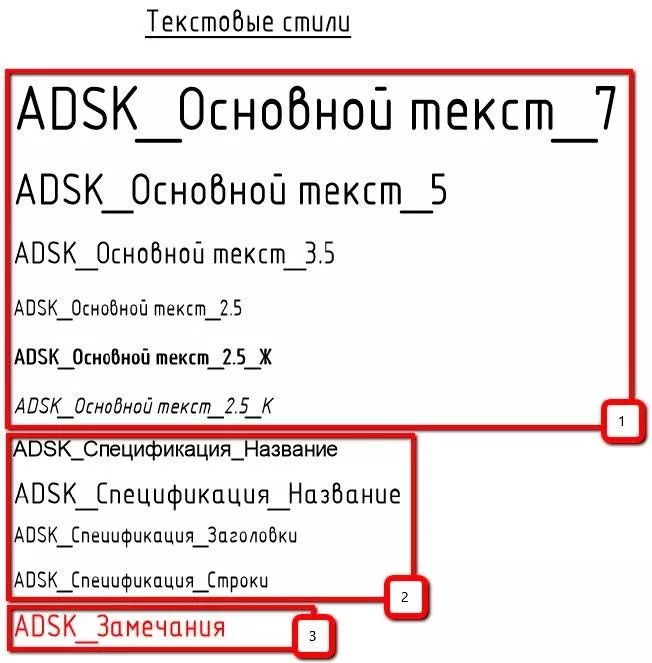

В шаблонах настроены текстовые стили, Рис. 31 - Текстовые стили.

Рис. 31 - Текстовые стили

1. Основной текстовый стиль для оформления документации - «ADSK_Основной текст_2.5» - именно такие настройки выполнены для основных типов размеров, марок, строк спецификаций. Также в проектах могут использоваться другие текстовые стили с высотой текста 3.5...7 мм, жирные, курсивные и проч.
2. Для спецификаций настроены собственные стили текста. Отдельно для названия, заголовков и строк. Для вспомогательных спецификаций настроен отдельный текстовый стиль (для визуального различия вспомогательных и оформленных спецификаций).
3. Для замечаний создан отдельный, увеличенный текстовый стиль, красного цвета.

1.2.2.3. Размерные стили

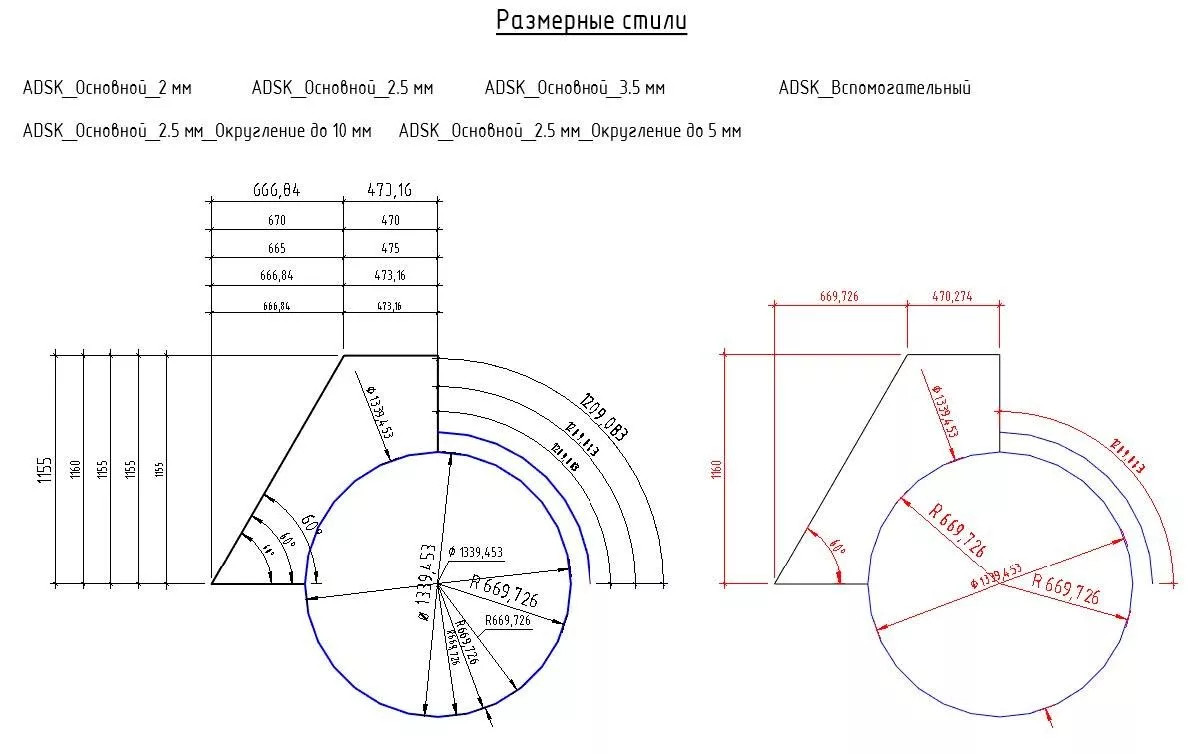

В шаблонах настроены типы размеров: линейных, угловых, радиальных, угловых и проч., Рис. 32 - Размерные стили.

Рис. 32 - Размерные стили

Среди типов размеров выделяют:

• размеры без округления - «ADSK_Основной_2 мм», «ADSK_Основной_2.5 мм», «ADSK_Основной_3.5 мм»;
• размеры с округлением до 5 мм и 10 мм - «ADSK_Основной_2.5 мм_Округление до 5 мм» и «ADSK_Основной_2.5 мм_Округление до 10 мм»;
• размерный стиль с измерением в метрах - «ADSK_Основной_2.5 мм_ГП»;
• вспомогательные размеры - «ADSK_Вспомогательный» (служат для нанесения временных или служебных или проверочных размеров при моделировании);

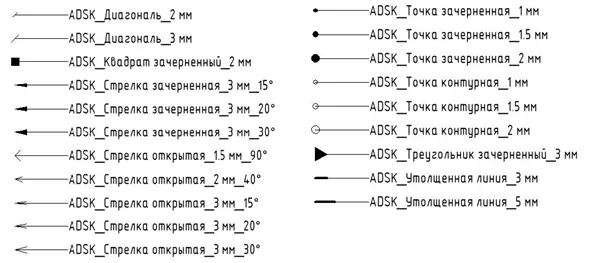

Как компонент размеров и выносок, в шаблонах настроены необходимые типы засечек, Рис. 33 - Типы засечек.

Рис. 33 - Типы засечек

1.2.2.4. Отметки

В шаблонах настроены необходимые типы высотных отметок. При этом отметки можно классифицировать:

• по типу УГО («Стрелка» или «Рамка»);
• по используемой системе координат:
• «Проектная» (значение параметра «Условный нуль» равно «Базовая точка проекта», это отметки от «нуля» проекта).
• «Абсолютная» (значение параметра «Условный нуль» равно «Точка съемки», это отметки от абсолютного нуля).
• Относительная» (значение параметра «Условный нуль» равно «Относительный», для отметки можно выбрать уровень, относительно которого её нужно вычислять).
• по направлению, в котором выносится отметка («Вверх» или «Вниз»);
• по наличию знака «+» для положительных отметок (если «+» нет, присутствует суффикс «Нулевая»)
• по наличию дополнительного текста (суффиксы «ур.ч.п.» и «ур.з.»)

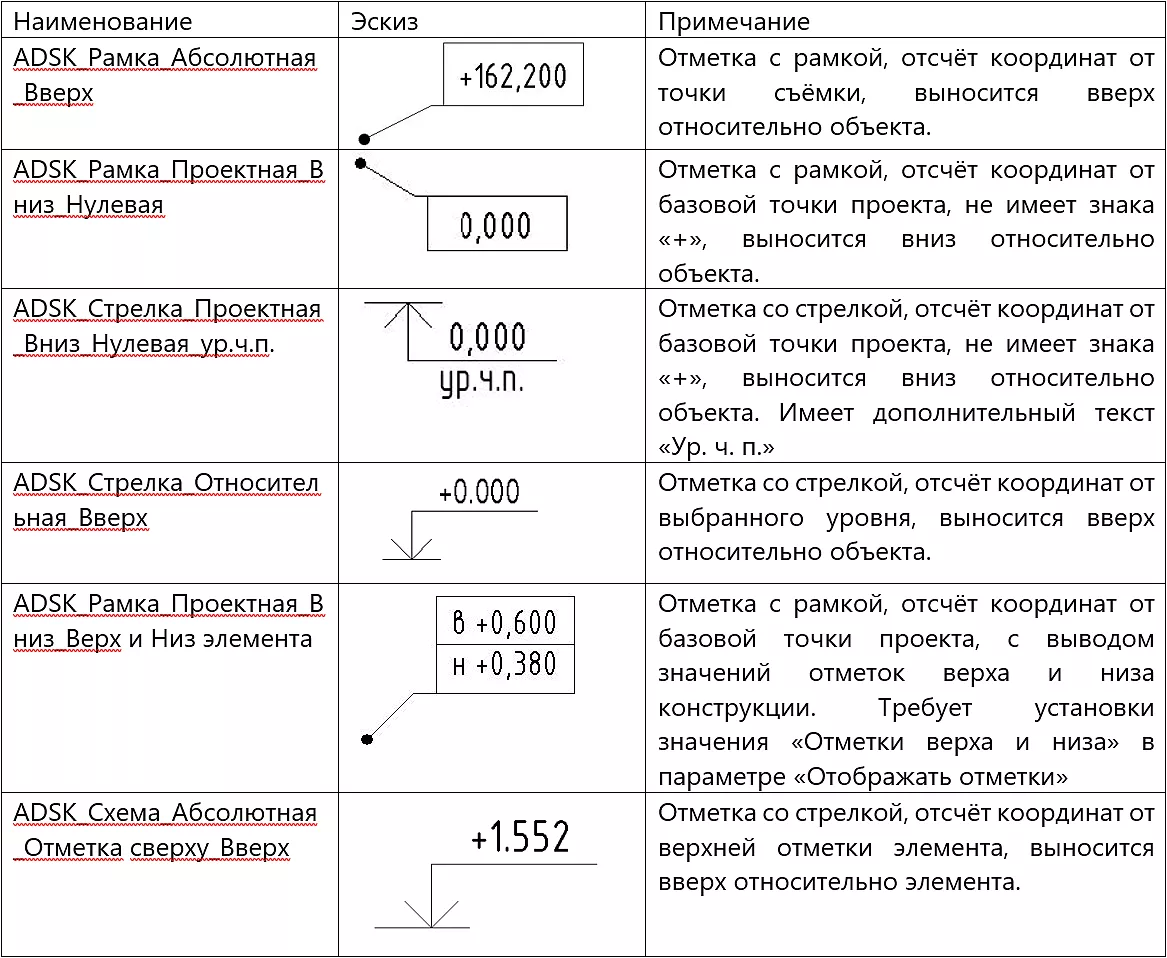

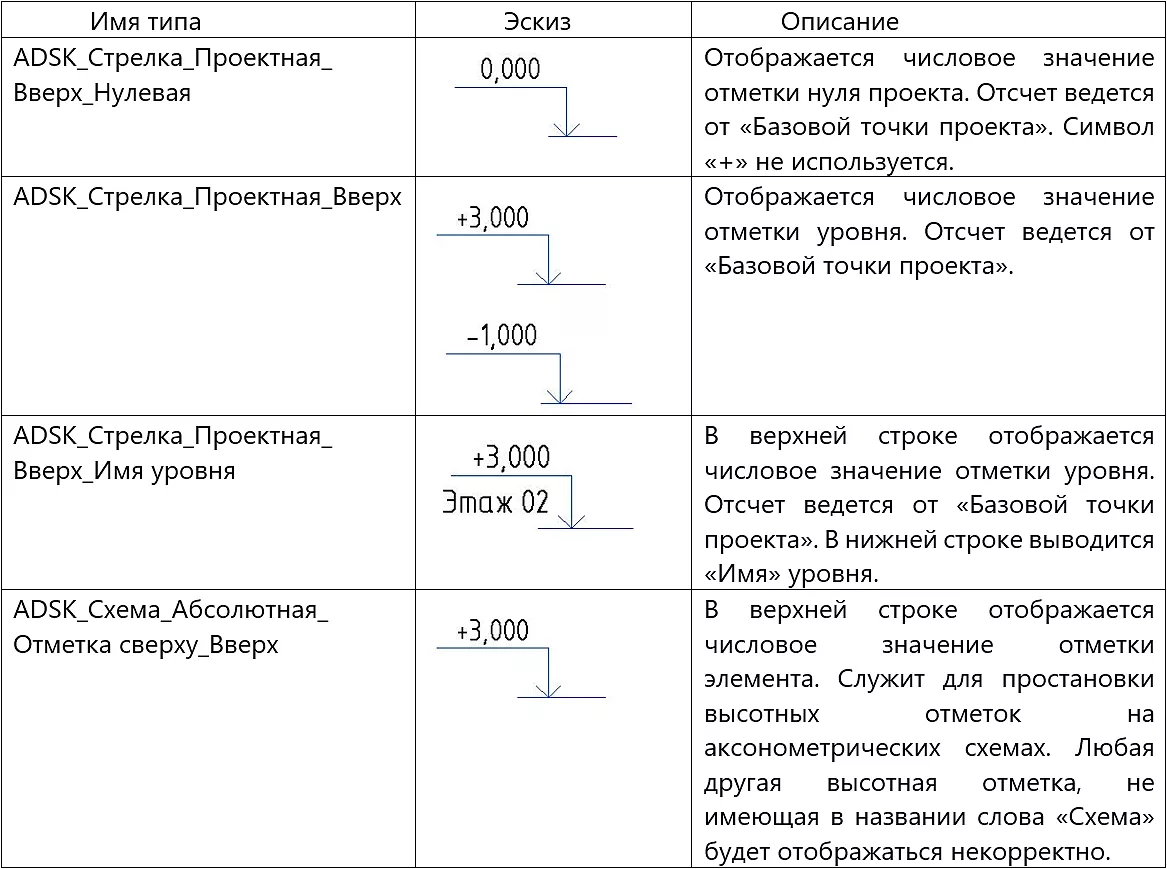

Классификация отметок отражается в наименовании. Некоторые типы высотных отметок приводятся в Таблица 1 - Высотные отметки.

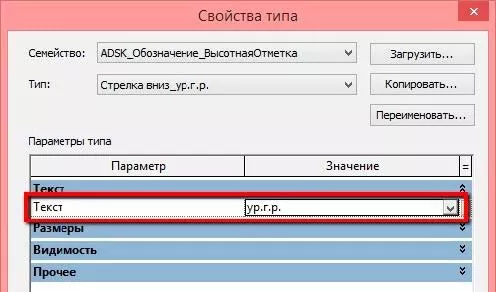

При необходимости добавить собственный дополнительный текст к марке (например, «ур. г.р.» - уровень головки рельса), вы должны создать новый типоразмер аннотационного обозначения «ADSK_Обозначение_ВысотнаяОтметка» и откорректировать его параметры (вписать нужный текст в параметр «Текст»), Рис. 34 - Типоразмер аннотации.

Рис. 34 - Типоразмер аннотации

Затем необходимо выбрать данный типоразмер в семействе отметки, Рис. 35 - Выбрать семейство отметки.

Рис. 35 - Выбрать семейство отметки

1.2.2.5. Типовые аннотации

Типовые аннотации предназначены для нанесения обозначений, не связанных с элементами модели (в отличие от марок) и размещаются с помощью команды «Обозначение» на вкладке «Аннотации», Таблица 2 - Типовые аннотации.

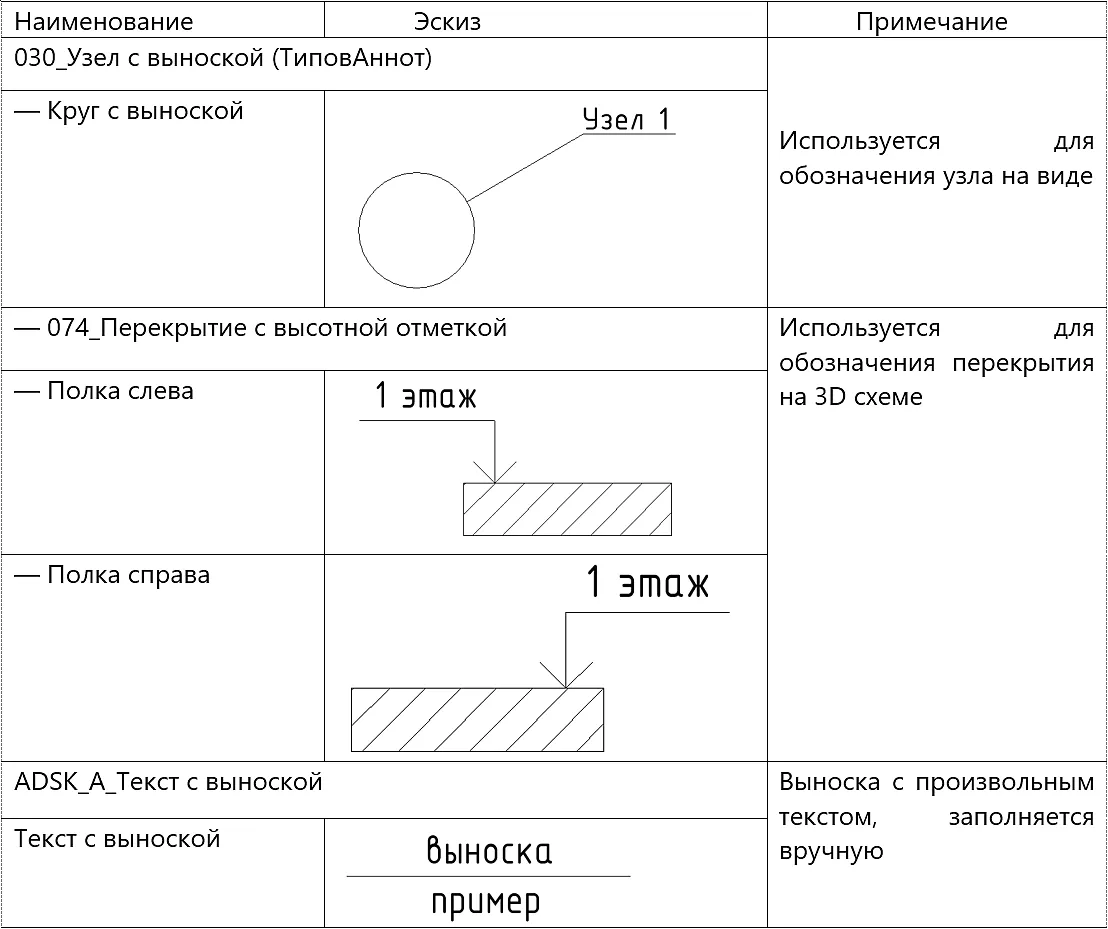

Таблица 2 - Типовые аннотации

1.2.2.6. Компоненты узлов

Во всех шаблонах содержатся наиболее часто используемые 2D-семейства для оформления чертежей. размещаются с помощью команды «Компонент узла» на вкладке «Аннотации».

Можно выделить семейства разрыва чертежа (линия и область), Рис. 36 - Семейство разрыва ADSK_Обрыв_Линия.

Рис. 36 - Семейство разрыва ADSK_Обрыв_Линия

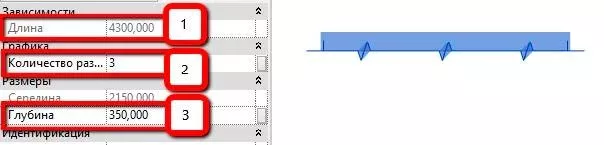

1. Строится указанием первой и второй точки
2. Указывается количество обозначений разрыва
3. Настраивается область маскировки

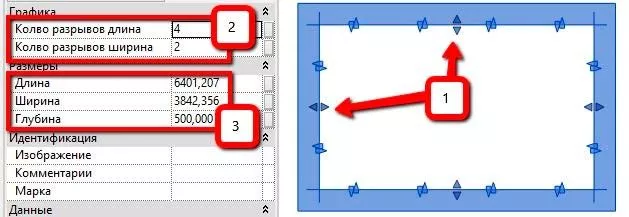

Рис. 37 - Семейство разрыва ADSK_Обрыв_Прямоугольник

1. Растягивается за ручки формы после размещения на виде
2. Указывается количество обозначений разрыва по длине и ширине
3. Настраивается глубина области маскировки, также можно указать точное значение для ширины и длины элемента.

1.2.2.7. Цветовые области

Во всех шаблонах настроено несколько типов «Цветовых областей», Рис. 38 - Цветовые области.

Рис. 38 - Цветовые области

Вы можете создать необходимые дополнительные типы цветовых областей, используя доступные штриховки.

1.2.3. Вкладка «Вид»

В данном разделе содержится описание настроек шаблонов, расположенных на вкладке «Вид».

1.2.3.1. Разрезы

В шаблонах настроено несколько «базовых» типов разрезов. Их можно разделить на сечения (на фронтальных видах можно построить сечение под углом) и разрезы (на фронтальных видах можно построить только вертикальный разрез).

Разрез или сечение в названии имеют дисциплину, например ADSK_ВК_В_Канализация, следовательно если построить разрез ADSK_ВК_В_Канализация на виде не для своей дисциплины, например Водопровод, данный разрез виден не будет! Данный метод работы организован через фильтры на видах, Рис. 39 - Фильтры на видах.

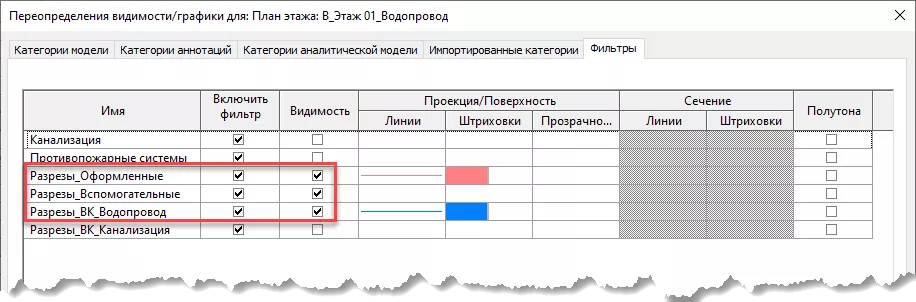

Рис. 39 - Фильтры на видах

Рис. 40 - До (слева) и после (справа) размещения на листе

Номер разреза можно изменить в параметре «Номер вида» (для этого нужно выделить вид разреза на листе). Внимание! Значение параметра на одном листе должно быть уникальным!

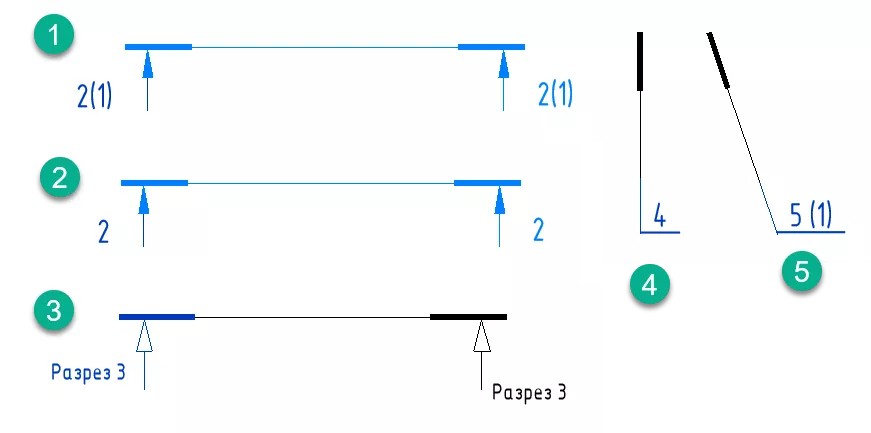

Внешний вид настроенных разрезов и сечений, Рис. 41 - Внешний вид разрезов и сечений.

Рис. 41 - Внешний вид разрезов и сечений

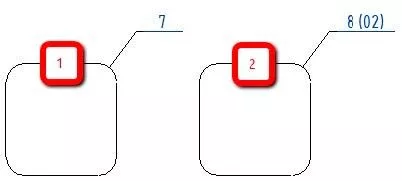

Как разрезы, так и сечения, могут содержать в марке номер листа (тогда в имени указывается, например, «Разрез_С номером листа») - [1], [5] или не содержать номер листа (например, «Сечение_Без номера листа») - [2], [4].

Для вспомогательных разрезов рекомендуется использовать тип разреза «Вспомогательный» [3] (он специально имеет марку, отличную от ГОСТ). В марку этого разреза выносится имя вида, для удобства и отличия от основных разрезов и сечений.

Вы можете настроить отображение номера листа в марке разреза (на первой или на второй марке разреза). Для этого в свойствах типа разреза измените марку, Рис. 42 - Изменить марку разреза.

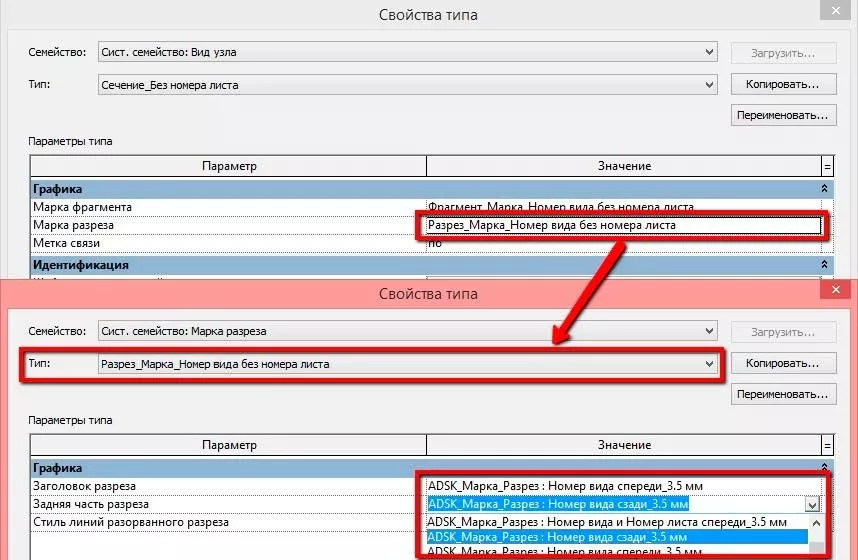

Рис. 42 - Изменить марку разреза

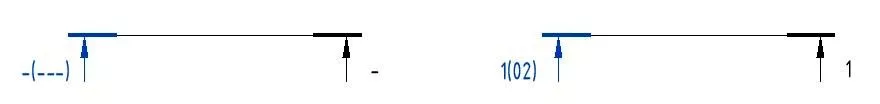

Таким образом вы можете выбрать номер вида с листом или без листа, спереди и сзади для первой марки (Заголовок разреза) и для второй марки (Задняя часть разреза).

1.2.3.2. Фрагменты

В шаблонах настроено два «базовых» типа фрагментов: [1] - без номера листа и [2] - с номером листа, Рис. 43 - Типы фрагментов.

Рис. 43 - Типы фрагментов

1.2.3.3. Ведомости и спецификации

В шаблонах представлены 3 типа спецификаций:

• Вспомогательные
• Оформленные
• Спецификации, заполняемые вручную

Вспомогательные спецификации начинаются с префикса «В_» и используются для внесения или контроля данных. Как правило, в «шапке» такой спецификации вписана инструкция, Рис. 44 - Вспомогательные спецификации.

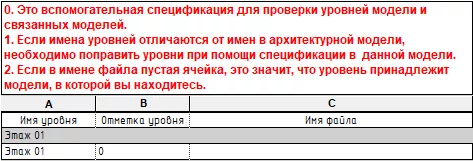

Рис. 44 - Вспомогательные спецификации

Оформленные спецификации начинаются с префикса «О_» и используются для размещения на листах, Рис. 45 - Оформленные спецификации.

Рис. 45 - Оформленные спецификации

Спецификации, заполняемые вручную, (группа «Общие данные») используются для оформления листа общих данных. Они реализованы с помощью «шапки» спецификации и не содержат строк с реальными данными.

Для добавления строк в данную спецификацию следует в режиме редактирования спецификации воспользоваться командой «Вставить: Вставить под выбранной».

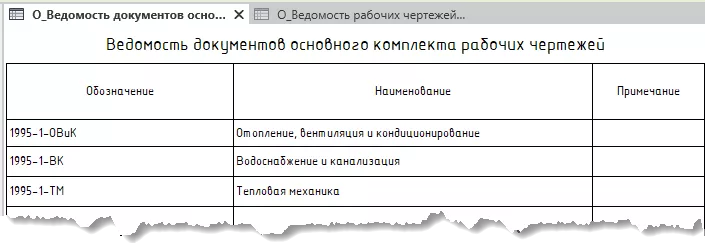

Ведомость основных комплектов рабочих чертежей

Ведомость документов основного комплекта рабочих чертежей создается на основе спецификации «О_Ведомость документов основного комплекта рабочих чертежей», которая представляет собой спецификацию, заполняемую вручную, Рис. 46 - Ведомость комплектов чертежей.

Рис. 46 - Ведомость комплектов чертежей

Ведомость рабочих чертежей основного комплекта

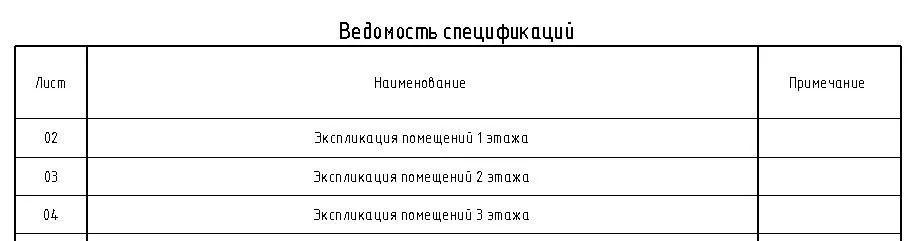

Ведомость спецификаций создается на основе спецификации «О_Ведомость спецификаций», которая представляет собой спецификацию, заполняемую вручную, Рис. 48 - Ведомость спецификаций.

Рис. 48 - Ведомость спецификаций

Ведомость ссылочных и прилагаемых документов

Ведомость ссылочных и прилагаемых документов создается на основе спецификации «О_Ведомость ссылочных и прилагаемых документов», которая представляет собой спецификацию, заполняемую вручную, Рис. 49 - Ведомость ссылочных и прилагаемых документов.

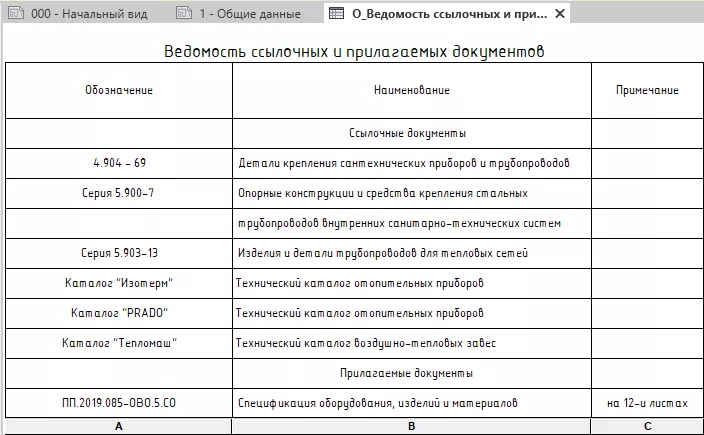

Рис. 49 - Ведомость ссылочных и прилагаемых документов

1.2.4. Прочее

В данном разделе собраны описания прочих настроек и семейств, относящихся ко всем разделам проекта и настроенным одинаково во всех шаблонах.

1.2.4.1. Типы координационных осей

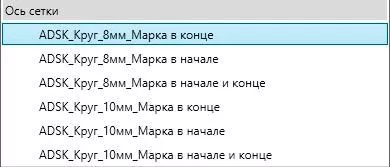

В шаблонах настроены несколько типоразмеров осей, с разным расположением и диаметром марки, Рис. 50 - Типоразмеры осей.

Рис. 50 - Типоразмеры осей

Типоразмер с диаметром марки оси 8 мм имеет текст высотой 3.5 мм, 10 мм - 5 мм.

1.2.4.2. Типы уровней

В шаблоне создано несколько типов уровней с различной информацией в отметке уровня.

1.2.4.3. Параметры экспорта DWG / DXF

В шаблонах настроены «классические» параметры экспорта в DWG / DXF (используются, начиная с Шаблона Autodesk Community).

Настройки [1] типа «ADSK_MIN слоев…» используют уменьшенное количество слоёв для подкатегорий (ниже скриншот на примере названий слоёв для категории «Окна»), Рис. 51 - Параметры экспорта.

Рис. 51 - Параметры экспорта

Таким образом, настройки типа [1] рекомендуется применять при экспорте чертежей в DWG для передачи заказчику.

Настройки типа [2] «ADSK_Все категории…» используют индивидуальный слой для каждой подкатегории.

Рис. 52 - Настройки для подрядчиков и архивирования

Таким образом, настройки типа [2] рекомендуется применять при экспорте чертежей в DWG для передачи подрядчикам и архивирования, Рис. 52 - Настройки для подрядчиков и архивирования.

1.2.5. Работа с HUB

HUB предназначен для передачи отверстий как здание. Инструкция по передаче отверстий в HUB находится здесь:

Z:\Bim\2. Внутренние инструкции\VIDEO\Общие\Менеджер отверстий

Настройка видов для работы с HUB указана здесь:

Z:\Bim\2. Внутренние инструкции\PDF\ИОС\ИОС_Отверстия.Шаблоны.pdf
