10.15. Заполнение проемов: окна, вентиляционные решетки
Требования к моделированию
Таблица 63
Инструмент моделирования |
Загружаемые семейства категории «Окна». |

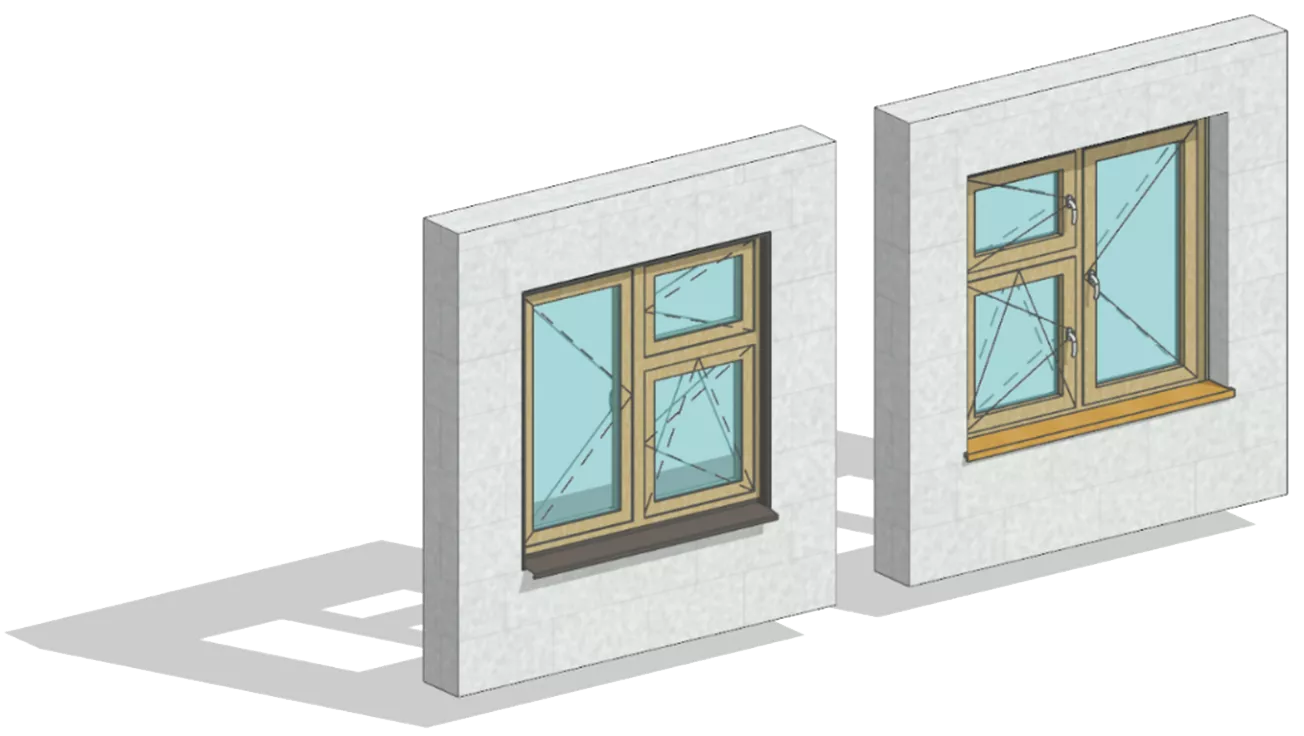

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Моделирование условное в упрощенном виде на типовых этажах и уникальных этажах. • Схематичное отображение на фасаде. |
ПД |
Выполняется: • Точное расположение всех окон, согласно планировочным решениям во всех помещениях типовых и уникальных этажей, согласно проектным решениям. • Трёхмерная геометрия с учётом глубины конструкции, монтажные зазоры, точное расположение, точные габариты. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Точное расположение всех окон, согласно планировочным решениям во всех помещениях типовых и уникальных этажей, согласно проектным решениям. • Трёхмерная геометрия с учётом глубины конструкции, монтажные зазоры, точное расположение, точные габариты. • С элементами конструкции: рама, створки, импосты и пр. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Точное расположение всех окон, согласно планировочным решениям во всех помещениях типовых и уникальных этажей, согласно проектным решениям. • Трёхмерная геометрия с учётом глубины конструкции, монтажные зазоры, точное расположение, точные габариты. • С элементами конструкции: рама, створки, импосты и пр. • Отображение световых проемов, решеток, фурнитуры. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
Окна должны содержать 3D линии открывания. Тип линии должен соответствовать направлению открывания створок: «от себя» - пунктир, «к себе» - сплошная. |
Моделирование фурнитуры выполняется условно. |
Окна с разным открыванием необходимо выполнить отдельными типоразмерами или задать открывание с помощью параметра в свойствах экземпляра окна. |
Для размещения окон в несущие конструкции допускается дублирование конструкций, с условием дальнейшего размещения конструкций в скрытый рабочий набор (50)_Имитация. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Запрещается использовать инструмент «Зеркало», так как это может привести к несоответствию значений параметра открывания и отображению на чертеже. |
Требования к параметризации
Таблица 64
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
• |
||
Материалы2 |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Ширина / ADSK_Размер_Ширина |
• |
• |
• |
1800 мм |
|
Высота / ADSK_Размер_Высота |
• |
• |
• |
1800 мм |
||
Идентификация |
Описание |
• |
• |
Окно двустворчатое |
||
ADSK_Обозначение |
• |
• |
ГОСТ 23166-2024 |
|||
ADSK_Наименование |
• |
• |
О-ПА-2120 x 1760 x 82 |
|||
ADSK_Предел огнестойкости1 |
• |
• |
• |
E60 |
||
Маркировка |
ADSK_Марка |
• |
• |
ОК-1 |
||
ADSK_Открывание |
• |
• |
Правое Вверх |
|||
ADSK_Код изделия1 |
• |
• |
Арт.423 |
|||
Ресурсы |
ADSK_Количество |
• |
5 |
|||
ADSK_Единица измерения |
• |
шт. |
||||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
