10.5. Наружная отделка (фасад), навесная фасадная система
Требования к моделированию
Таблица 43
Инструмент моделирования |
Вертикальные элементы - системный инструмент «Стена: архитектурная», «Стена: Витраж» |
Горизонтальные элементы - системный инструмент «Перекрытие: архитектурное», «Кровля» |

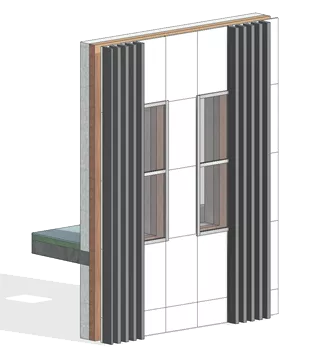

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Проработка основной идеи фасада, согласно архитектурной задумке. |
ПД |
Выполняется: • Моделирование фасада, согласно архитектурной задумке по всем типовым и уникальным этажам. • Навесной фасад моделируется отдельным элементом. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Моделирование фасада, согласно архитектурной задумке по всем типовым и уникальным этажам. • Навесной фасад моделируется отдельным элементом. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Моделирование фасада, согласно архитектурной задумке по всем типовым и уникальным этажам. • Навесной фасад моделируется отдельным элементом. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
Всем слоям должна быть назначена корректная функция. |
Моделирование основных слоев: основа, утеплитель, финишная отделка – должно выполняться из отдельных элементов. Допускается моделирование финишного покрытия в составе фасадной стены совместно с утеплителем, стена-основа должна моделироваться отдельной стеной. |
Допускается укрупненное моделирование слоев в структуре стены при условии заполнения подробного состава структуры в параметр. |
Система каркаса: кронштейны, направляющие, металлический каркас не моделируется. |
Запрещенные действия |
Использование инструмента «Составная стена». |
Использование многослойных стен на этапах, когда многослойность не допускается. |
Использование инструмента «Присоединить верх/основание» (за исключением случаев примыкания к низу лестничных маршей, рамп и кровель сложной формы). |
Моделирование стен через несколько этажей, в случае если это не обусловлено проектной идеей. |
Размещение стен со свободным торцом без отсоединения. |
Некорректное использование функций слоев. |
Использование инструмента «Редактировать профиль» для создания проема или отверстия. |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 44
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
• |
|||
Точные габариты |
• |
• |
||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
• |
||||
Внешний образ/вид4 |
• |
• |
• |
• |
||
Материалы2 |
• |
• |
• |
|||
Система каркаса5 |
||||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь / MARKS_Размер_Площадь |
• |
• |
• |
120,0 м² |
|
Длина / ADSK_Размер_Длина |
• |
• |
2000 мм |
|||
Высота |
• |
• |
3500 мм |
|||
Толщина / ADSK_Размер_Толщина |
• |
• |
120 мм |
|||
Объем |
• |
• |
• |
1,01 м³ |
||
Идентификация |
Описание |
• |
• |
Фасадный кирпич |
||
MARKS_Состав конструкции4 |
• |
• |
• |
|||
ADSK_Предел огнестойкости1 |
• |
• |
REI 45; EI 45 |
|||
Маркировка |
ADSK_Марка |
• |
• |
ПД-1 |
||
Ресурсы |
ADSK_Единица измерения |
• |
м2 |
|||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
2 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
3 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
4 - Многослойная стена приемлема только для штукатурных фасадов.
5 – Система каркаса: кронштейны, направляющие, металлический каркас не моделируется.
