11.13. Гидроизоляция подземной части
Требования к моделированию
Таблица 123
Инструмент моделирования |
Выполняется системными семействами «Стена архитектурная», «Перекрытие архитектурное» для граней ориентированных вниз, «Крыша» для граней ориентированных вверх. |

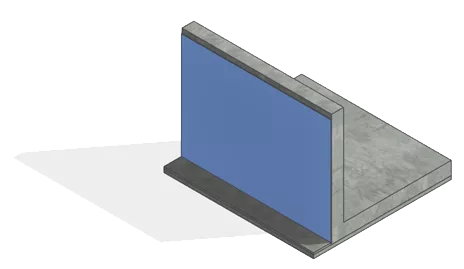

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется. |
ПД |
Не моделируется. |
|
ТД |
Не моделируется. • Подсчет площади осуществляется аналитическим методом. |
|
РД |
Выполняется: • Гидроизоляция выполняется в точных габаритах и точном расположении. • Заполнение параметров используемых при формировании рабочих спецификаций. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 124
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
|||||
Точные габариты |
• |
|||||
Условное расположение |
||||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
|||||
Материалы1 |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь |
• |
2200 мм |
|||
Идентификация |
Описание |
• |
Мембрана гидроизоляционная |
|||
MARKS_Состав конструкций |
• |
1. Гидроизоляция оклеечная |
||||
Ресурсы |
ADSK_Единица измерения2 |
• |
м2 |
|||
ADSK_Завод изготовитель2 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
• |
Строение 1 |
ADSK_Этаж |
• |
• |
• |
• |
3 |
|
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
• |
К3 |
|
MARKS_Подземная часть |
• |
• |
• |
• |
Да/Нет |
|
Прочее |
ADSK_Комплект чертежей3 |
• |
КЖ0 |
|||
1 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
2 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
