12.8. Буфер дорожный
Требования к моделированию

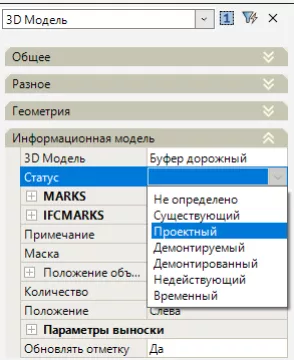

- Каждый дорожный буфер должен находится в определенном слое в зависимости от своего статуса (Проектируемый, существующий, демонтируемый и т.д.);
- Моделирование должно быть выполнено с учетом смежных проектных решений и существующего рельефа местности;
- Необходимо ссылаться на актуальную проектную и существующую поверхность;
- По умолчанию дорожный буфер моделируется из системной библиотеки конструкций. При моделировании дорожного буфера необходимо

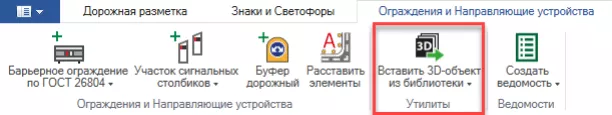

- использовать пользовательскую библиотеку конструкций используя конструкцию «Буфер дорожный_MARKS»;

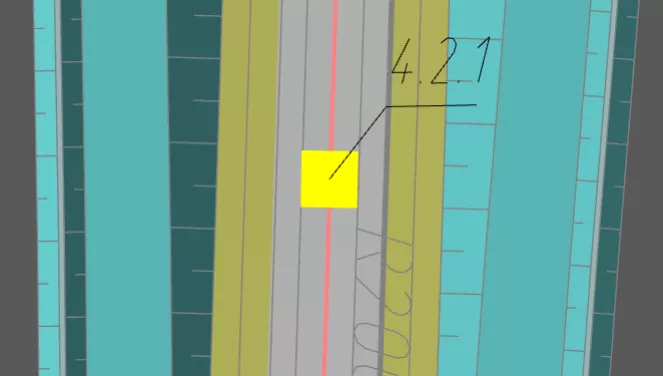

- Моделирование выполняется задаваемым точкам (местам установки) на плане.
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
-* |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
-* |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||

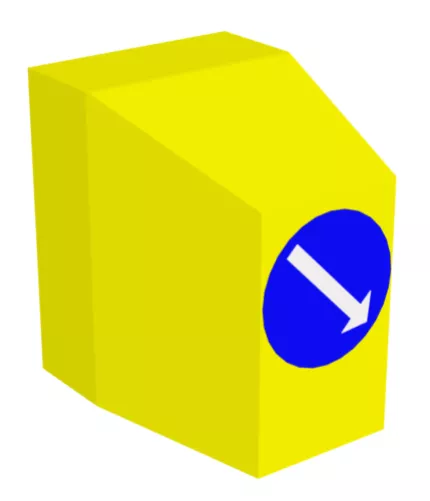

Внешний образ/вид
|
-* |
+ |
+ |
+ |
||
LOEi |
УИН |
- |
- |
+ |
+ |
Нет данных |
Год постройки |
- |
- |
+ |
+ |
2024 |
|
Год последней ремонта |
- |
- |
+ |
+ |
Нет данных |
|
Наименование |
- |
- |
+ |
+ |
Буфер дорожный
|
|
Описание |
- |
- |
+ |
+ |
Защитные устройства |
|
Класс объекта |
- |
- |
+ |
+ |
Технические средства и устройства организации и обеспечения безопасности дорожного движения |
|
КСИ Код класса |
- |
- |
+ |
+ |
RUA |
|
КСИ наименование класса |
- |
- |
+ |
+ |
Ограждение |
|
КСИ Класс строительной информации
|
- |
- |
+ |
+ |
Com |
|
Код элемента по классификатору
|
- |
- |
+ |
+ |
ЭЛ 70 70 |
|
Код материала |
- |
- |
+ |
+ |
СТ 10 02 |
|
Описание по классификатору
|
- |
- |
+ |
+ |
Организация дорожного движения |
|
Марка |
- |
- |
+ |
+ |
Буфер дорожный |
|
Пикет |
- |
- |
+ |
+ |
0+18.84 |
|
Маска |
- |
- |
+ |
+ |
4.2.1 |
|
Длина, мм |
- |
- |
+ |
+ |
920 |
|
Ширина, мм |
- |
- |
+ |
+ |
1200 |
|
Высота, мм |
- |
- |
+ |
+ |
1250 |
|
Условный объем, м³ |
- |
- |
+ |
+ |
1.5 |
|
Вес, кг |
- |
- |
+ |
+ |
35 |
|
Стоимость |
- |
- |
+ |
+ |
||
Стоимость работ |
- |
- |
+ |
+ |
||
Срок выполнения |
- |
- |
+ |
+ |
||
*Моделируется в случае необходимости по запросу Заказчика
Запрещенные действия

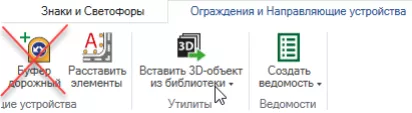

- Использование стандартного элемента «Буфер дорожный»
