10.21. Отделка потолков
Требования к моделированию
Таблица 75
Инструмент моделирования |
«Перекрытие» |
Для вертикальных участков «Стены» |

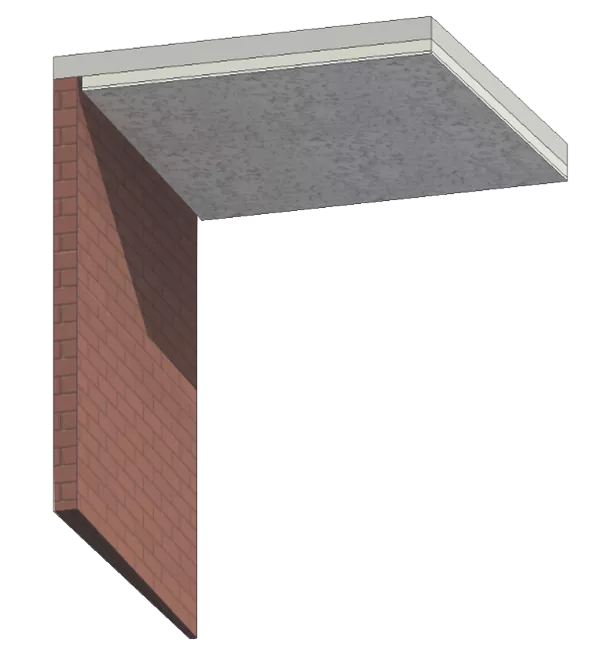

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется |
ПД |
Не моделируется |
|
ТД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
См. совместно с п. 10.22 |
Допускается моделирование структуры слоев в составе стены укрупненно с подробным описанием состава стены/перегородки в параметре MARKS_Состав конструкции. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Использование инструмента «Краска» для подсчета площадей. |
Требования к параметризации
Таблица 76
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Точные габариты |
• |
• |
|||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
||||
Материалы2 |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь |
• |
• |
10 м2 |
||
Идентификация |
Описание |
• |
• |
Чистовая отделка потолка |
||
MARKS_Состав конструкции |
• |
• |
1. Штукатурка 10 мм 2. Шпатлевка 3. Окраска за 2 раза |
|||
Маркировка |
ADSK_Марка |
• |
• |
ПТ-1 |
||
Ресурсы |
ADSK_Единица измерения |
• |
• |
м² |
||
Положение |
ADSK_Номер здания |
• |
• |
Строение 1 |
||
ADSK_Этаж |
• |
• |
3 |
|||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
К1 |
|||
MARKS_Подземная часть |
• |
• |
Да/Нет |
|||
Прочее |
ADSK_Комплект чертежей3 |
• |
• |
АР1 |
||
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
