4.4. Схема разделения моделей
Цель разделения: формирование многопользовательского доступа к моделям и осуществление эффективной коллективной работы. Разделение также необходимо для управления процессом разработки, выявления коллизий и других сопутствующих задач.
Все модели и их части необходимо именовать согласно правилам именования (см раздел 4.7).
Для коллективной работы в разном программном обеспечении должны использоваться разные инструменты.
Ответственность за синхронизацию, актуальность моделей и заполнение параметров несет проектировщик.
4.4.1. Принцип разделения моделей
- Модели необходимо разделить по разделам проекта;
- Деление необходимо выполнять ориентируясь на системы и специальности, учитывая все разрабатываемые разделы;
- На стадии П при формировании схемы разделения моделей необходимо также учесть этапность, если она присутствует в проекте;
- Схему деления и список моделей для конкретного проекта необходимо согласовать с Заказчиком и зафиксировать в документе «План выполнения BIM-проекта (BEP)».
4.4.2. Разделение моделей в AutoCAD Civil 3D
Главным инструментом управления разделения моделей в AutoCAD Civil 3D является инструмент быстрых ссылок на данные.
Файл модели должен содержать данные только одной дисциплины. В одном файле не должно быть больше одной проектной дисциплины, но допускается наличие других дисциплин через быстрые ссылки на данные.
В зависимости от размеров объекта может потребоваться дальнейшее разделение геометрии, чтобы файлы модели оставались работоспособными на используемых аппаратных средствах. В частности, коридоры AutoCAD Civil 3D требуют разделения из-за своей ресурсоемкости.
Все участники должны регулярно, с определенной частотой, сохранять свою работу и синхронизировать ее с хранилищем или папкой проекта быстрых ссылок на данные для обеспечения остальных участников актуальной информацией. Дополнительно таким образом уменьшается риск потери данных.
В случае непрерывной работы с моделью, изменения должны отправляться в хранилище минимум 1 раз в день в конце рабочего дня. В остальных случаях модели синхронизируются при внесении каких-либо изменений.
Процедура отправки изменений

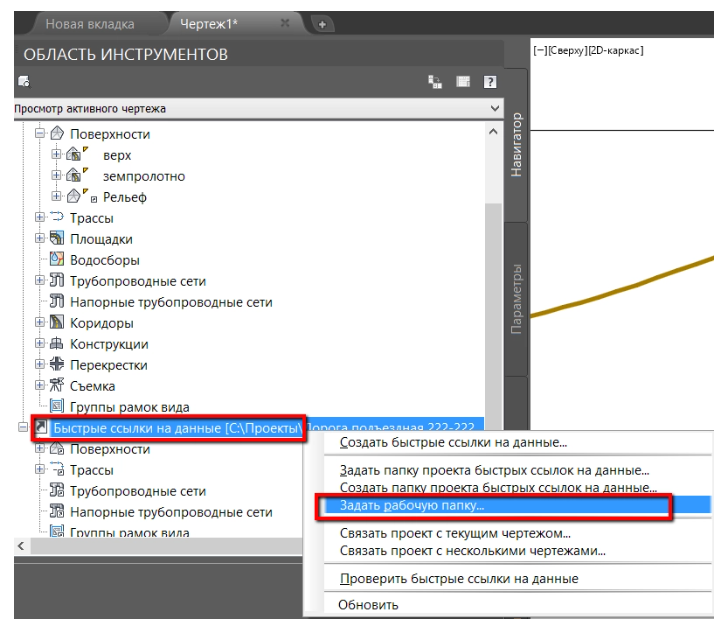

В самом начале необходимо задать папку проекта быстрых ссылок на данные.
Данные папки, разделенные по разделам, должны быть созданы на сетевом диске BIM-координатором изначально перед стартом проекта.

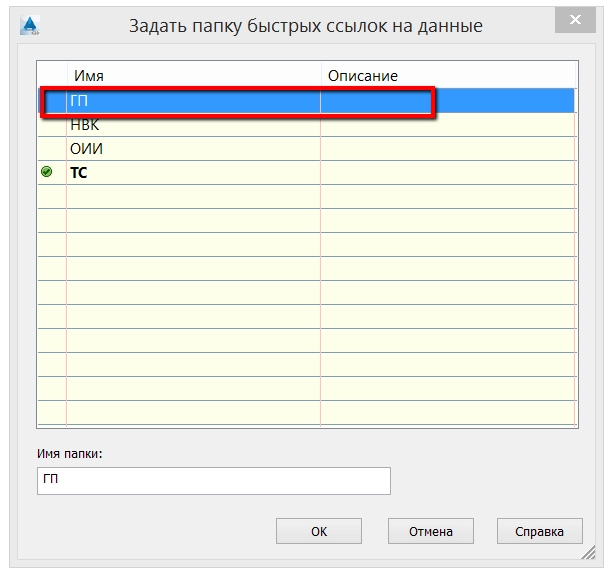

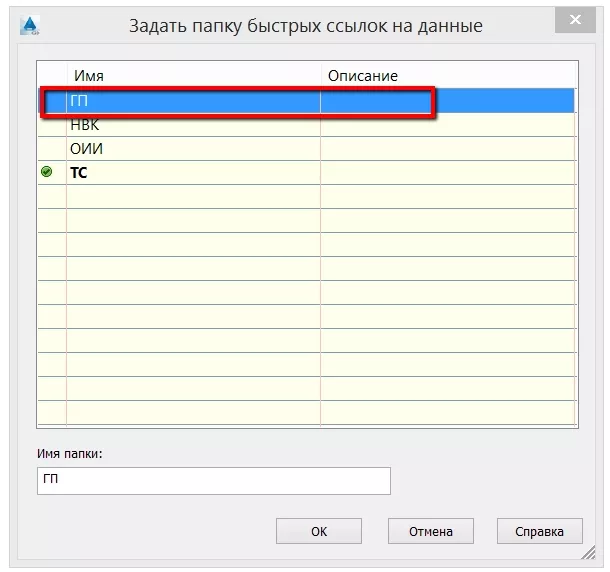

Проектировщик выбирает папку своего раздела как рабочую.

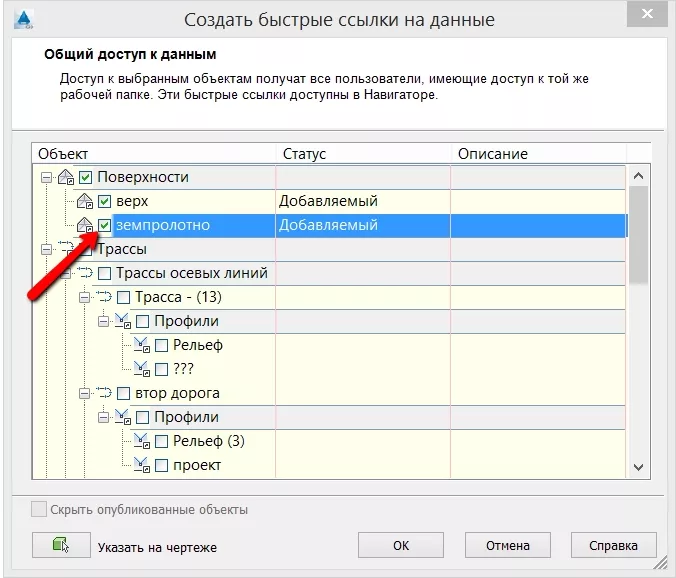

После этого создает быстрые ссылки на данные. При создании быстрой ссылки на данные необходимо выбрать какие именно данные нужно синхронизировать.
После проделанных действий создается ссылка. При изменении объекта в исходном файле, на чертеже, в который добавлена ссылка, появится окно с предупреждением о возможных изменениях в проекте. После выбора команды "Синхронизировать", все ссылочные объекты обновятся, чертежи, метки динамически перестроятся.
Процедура синхронизации должна быть описана в Плане реализации BIM-проекта.
4.4.3. Разделение моделей в Топоматик Robur

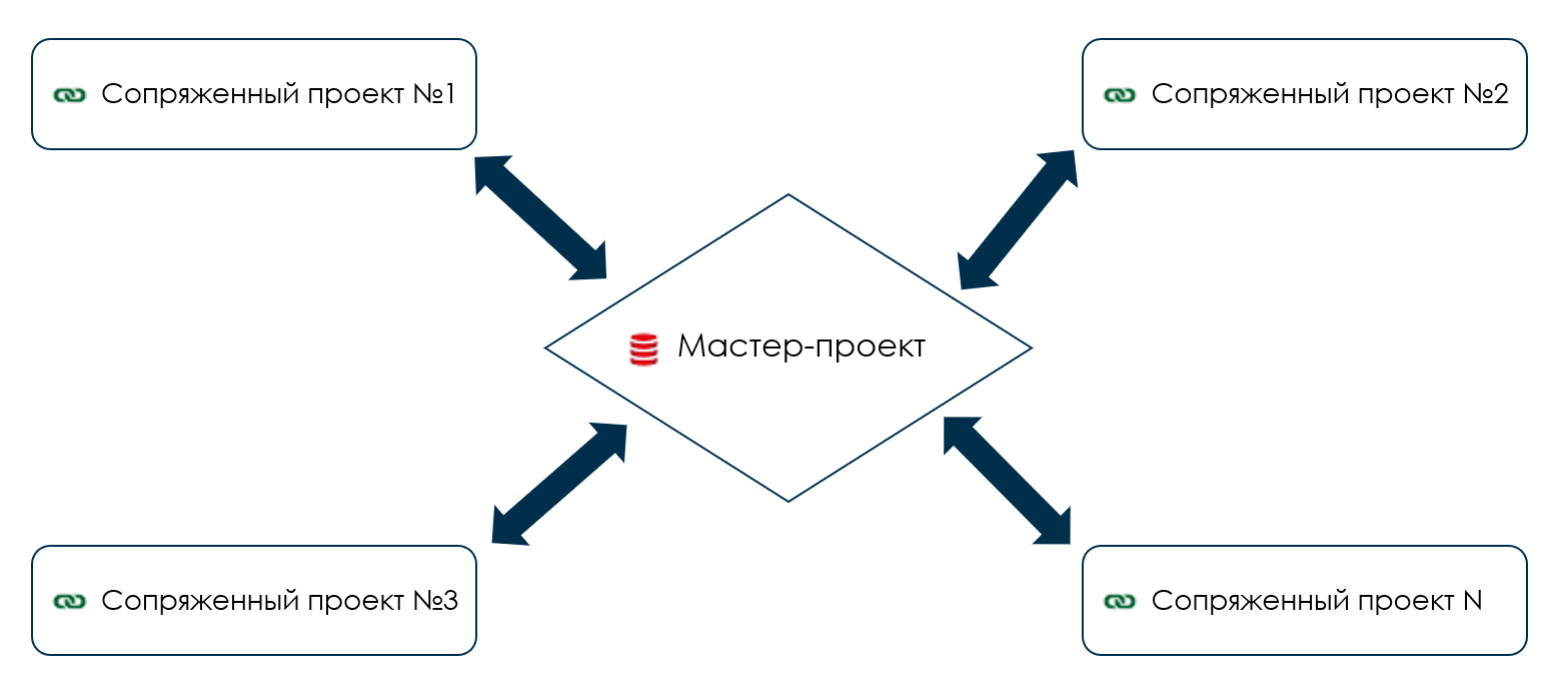

Разделение моделей происходит путем создания мастер-проекта и сопряженных проектов.
Мастер-проект – это сводная база проекта, в которой хранятся все проектные решения с возможностью их получения в сопряженный проект.
Сопряженный проект – это копия базы мастер-проекта, в которой ведется разработка проектных решений по определенному разделу.
В одном сопряженном проекте может хранится несколько моделей одного раздела.
Не допускается работа над моделями разных разделов в одном сопряженном проекте.
Все участники должны регулярно, с определенной частотой, сохранять свою работу и синхронизировать ее с мастер-проектом посредством отправки изменений для обеспечения остальных участников актуальной информацией. Дополнительно таким образом уменьшается риск потери данных.
В случае непрерывной работы с моделью, изменения должны отправляться в мастер-проект минимум 1 раз в день в конце рабочего дня. В остальных случаях модели синхронизируются при внесении каких-либо изменений.
Процедура отправки изменений

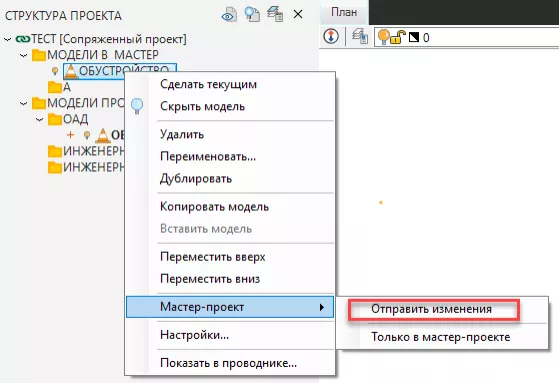

Для того, чтобы отправить изменений в мастер-проект, необходимо выбрать модель, которую вы хотите отправить и нажать на нее ПКМ и выбрать пункты: «Мастер-проект – Отправить изменения»
В обязательном порядке нужно добавлять комментарий о том, какие изменения были внесены в Вашу модель.

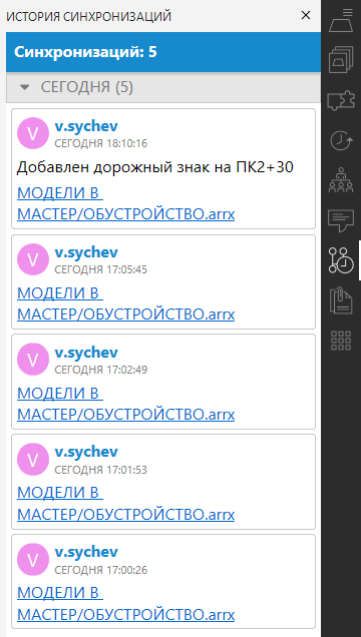

Вся история синхронизаций в проекте отображается на боковой панели «История синхронизаций»
Процедура синхронизации должна быть описана в Плане реализации BIM-проекта.
Перед отправкой изменений необходимо ознакомиться с инструкцией по коллективной работе с мастер-проектом в Топоматик Robur.
