10.2. Стены, перегородки из кладочных материалов
Требования к моделированию
Таблица 37
Инструмент моделирования |
Системный инструмент «Стены» инструментом «Стена: архитектурная» |

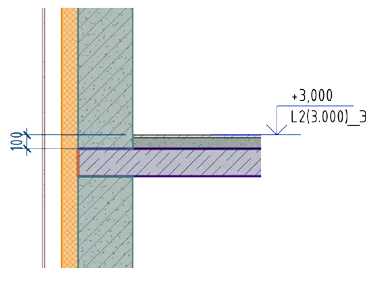

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Условное расположение основных кладочных наружных стен и перегородок, а также стен МОПов. |
ПД |
Выполняется: • Точное расположение всех наружных и внутренних стен и перегородок из кладочных материалов во всех помещениях типовых и уникальных этажей в объеме всего здания, согласно проектным решениям. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Точное расположение всех наружных и внутренних стен и перегородок из кладочных материалов во всех помещениях типовых и уникальных этажей в объеме всего здания, согласно проектным решениям. • Заполнение параметров необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Точное расположение всех наружных и внутренних стен и перегородок из кладочных материалов во всех помещениях типовых и уникальных этажей в объеме всего здания, согласно проектным решениям. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
Всем слоям должна быть назначена корректная функция. |
Стены должны быть разделены по этажам. |
Стены должны иметь корректные привязки к уровням. |
Свободные торцы стен должны быть отсоединены. |
Несущие стены КР могут присутствовать в архитектурной модели только как имитационные элементы, в точности повторяющие, размещенные в конструктивной модели. Имитация служит для размещения в них дверей и окон, подрезки стен для выреза под балки и должна быть невидимой на виде Navisworks и находится в отдельном Рабочем наборе (Имя такого РН рекомендуется задать: «(50)_Имитация»). Данные имитационные элементы не участвуют в подсчетах ВОР, а также в экспорте моделей в NWC/IFC. |
Моделирование основных слоев: основа, отделка – должно выполняться из отдельных элементов, кроме оговоренных на этапе проектирования. Допускается моделирование структуры слоев в составе стены укрупненно с подробным описанием состава стены/перегородки в параметре MARKS_Состав конструкции. |
В составе многослойной стены допускается включение слоев отделки на этапах в соответствии с таблицей параметризации |
Запрещенные действия |
Использование инструмента «Составная стена». |
Использование многослойных стен на этапах, когда многослойность не допускается. |
Использование инструмента «Присоединить верх/основание» (за исключением случаев примыкания к низу лестничных маршей, рамп и кровель сложной формы). |
Моделирование стен через несколько этажей, в случае если это не обусловлено проектной идеей. |
Размещение стен со свободным торцом без отсоединения. |
Некорректное использование функций слоев. |
Использование инструмента «Редактировать профиль» для создания проема или отверстия. |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 38
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
• |
||
Многослойная структура4 |
• |
|||||
Слои в виде отдельных стен4 |
• |
• |
• |
|||
Материалы2 |
• |
• |
• |
|||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Длина |
• |
• |
• |
3000 мм |
|
Толщина |
• |
• |
• |
250 мм |
||
Неприсоединенная высота |
• |
• |
• |
3000 мм |
||
Площадь / MARKS_Размер_Площадь |
• |
• |
• |
9,0 м² |
||
Объем |
• |
• |
• |
2,25 м³ |
||
Идентификация |
Описание |
• |
• |
Перегородка из газосиликатных блоков D500 100х250х600 |
||
MARKS_Состав конструкции4 |
• |
• |
• |
1. Блоки газосиликатные D500 − 100 мм |
||
ADSK_Предел огнестойкости1 |
• |
• |
• |
REI 45; EI 45 |
||
Маркировка |
ADSK_Марка |
• |
• |
СТ-1 |
||
Ресурсы |
ADSK_Единица измерения |
• |
м2 |
|||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
2 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
3 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
4 - Многослойное моделирование стен – моделирование одной стеной слоев с различным функциональным назначением: основа, черновая отделка, чистовая отделка и т.д. Моделирование отдельной стеной – экземпляр стены соответствует одному назначению (основа, отделка).
