4.2. Вкладка «Аннотации»

4.2.1. Марки

В данном разделе описываются семейства марок, используемые в шаблоне.

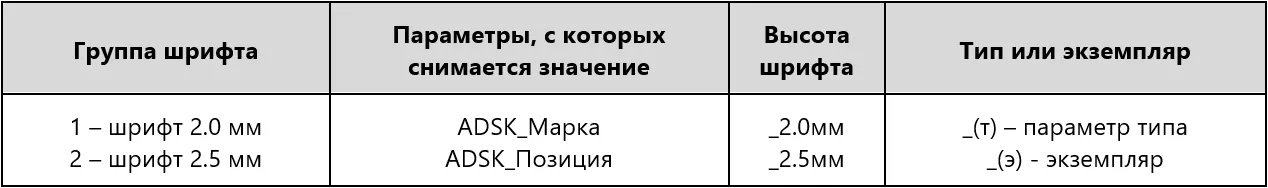

Имя типа марки строится по следующему принципу:

Таким образом типоразмер марки «1_ADSK_Марка_2.0мм_(т)» означает:

Марку с высотой шрифта 2.0 мм снимающую значение параметра «ADSK_Марка» являющегося параметром Типа.

Аналогично что типоразмер марки «2_ADSK_Позиция_2.5мм_(э)» означает:

Марку с высотой шрифта 2.5 мм снимающую значение параметра «ADSK_Позиция» являющегося параметром Экземпляра.

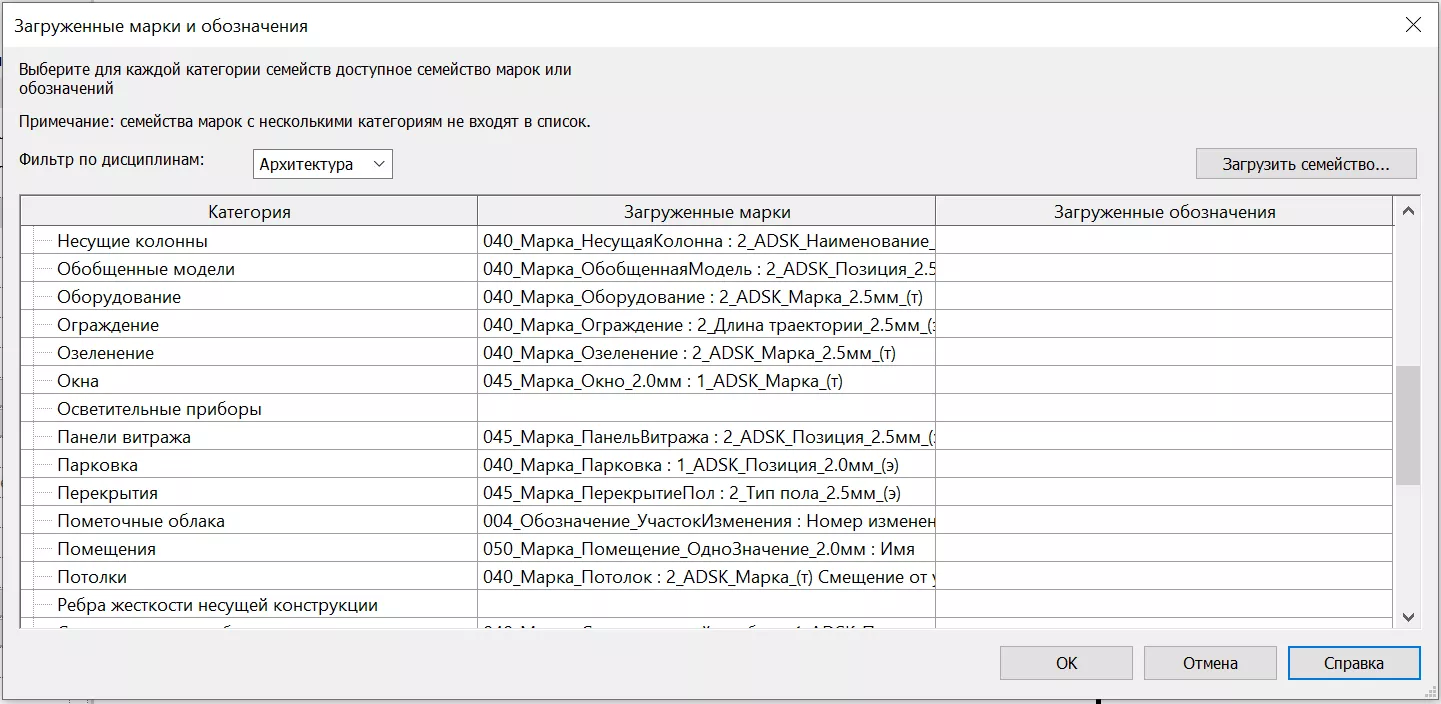

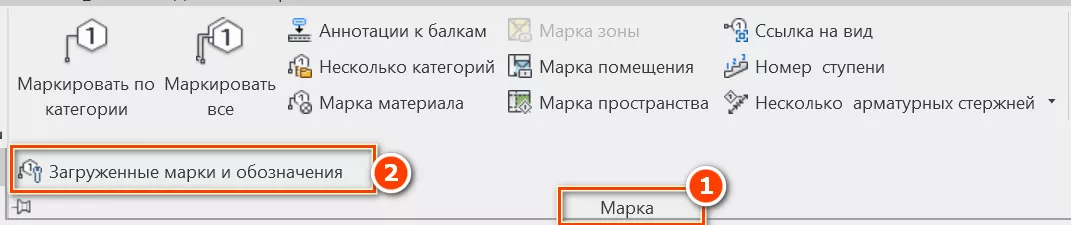

Просмотреть текущий список связанных марок и обозначений, присвоенных категориям семейства можно во вкладке «Аннотации – раскрывающийся список на панели «Марка» [1] - Загруженные марки и обозначения [2]».

При использовании команды «Маркировать по категории» из панели быстрого доступа или из вкладки «Аннотации» объекты модели будут маркироваться типоразмерами марок выставленными в столбце «Загруженные марки» диалогового окна «Загруженные марки и обозначения» (см. Рисунок 82).

Рисунок 82

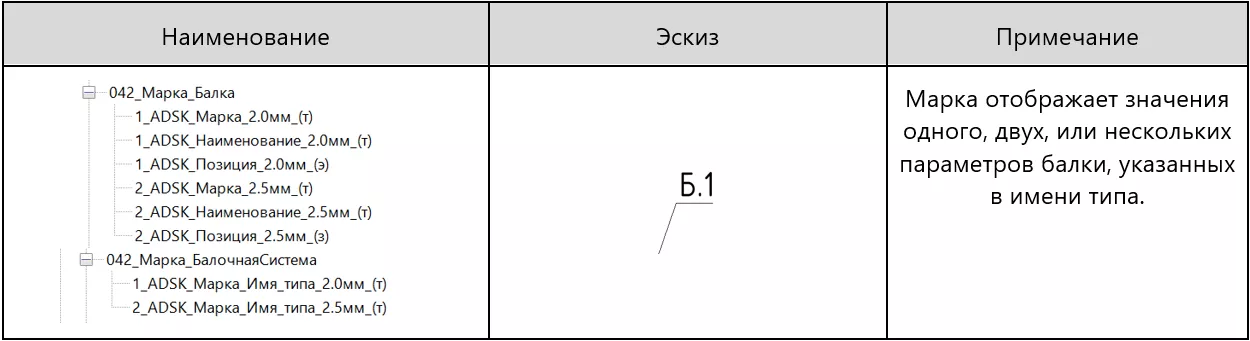

4.2.1.1. Марки Балок/Балочных систем (несущий каркас)

4.2.1.2. Марки Витражей (стены)

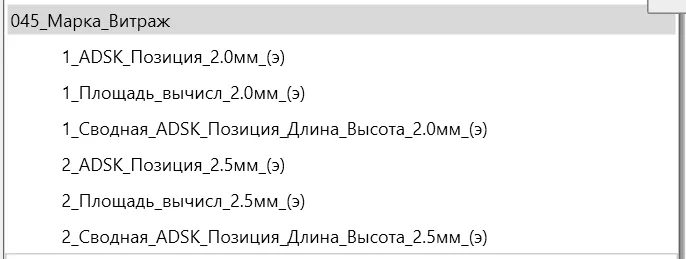

Витражная стена является одним из видов системных семейств стен, и по умолчанию маркируется маркой «040_Марка_Стена». После маркировки витражной стены с помощью команды «Маркировать по категории», может потребоваться смена типа марки на «045_Марка_Витраж» с выбором нужного типоразмера (см. Рисунок 83).

Рисунок 83

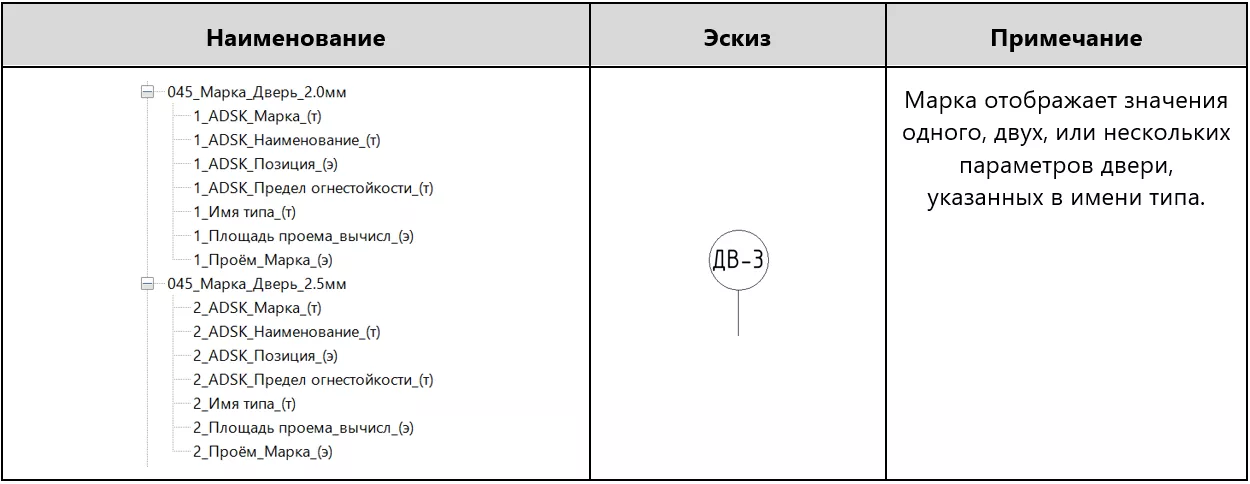

4.2.1.3. Марки Дверей

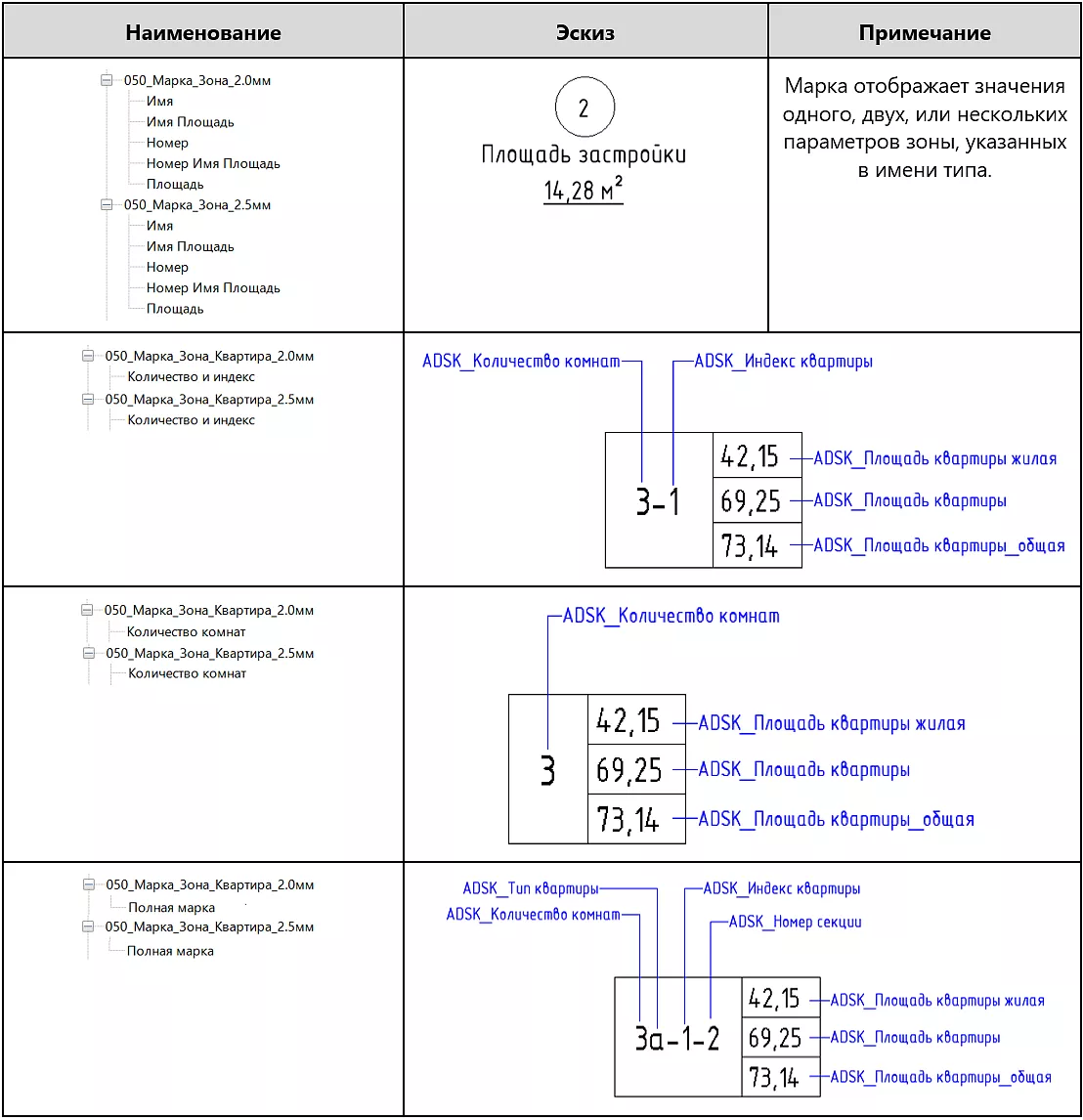

4.2.1.4. Марки Зон

4.2.1.5. Ключевые пометки

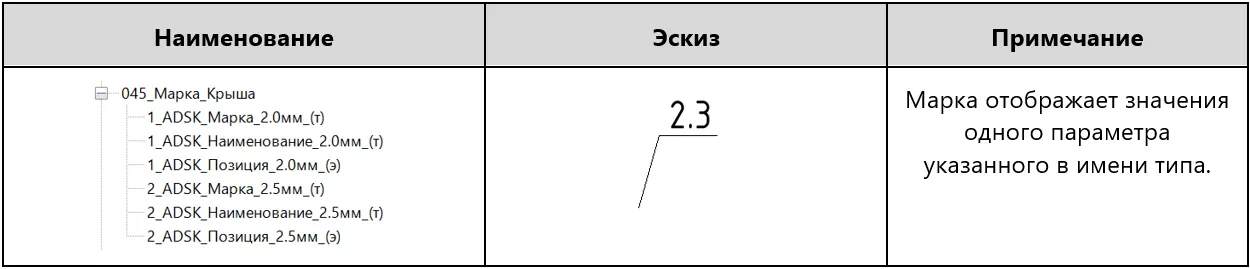

4.2.1.6. Марки Крыши

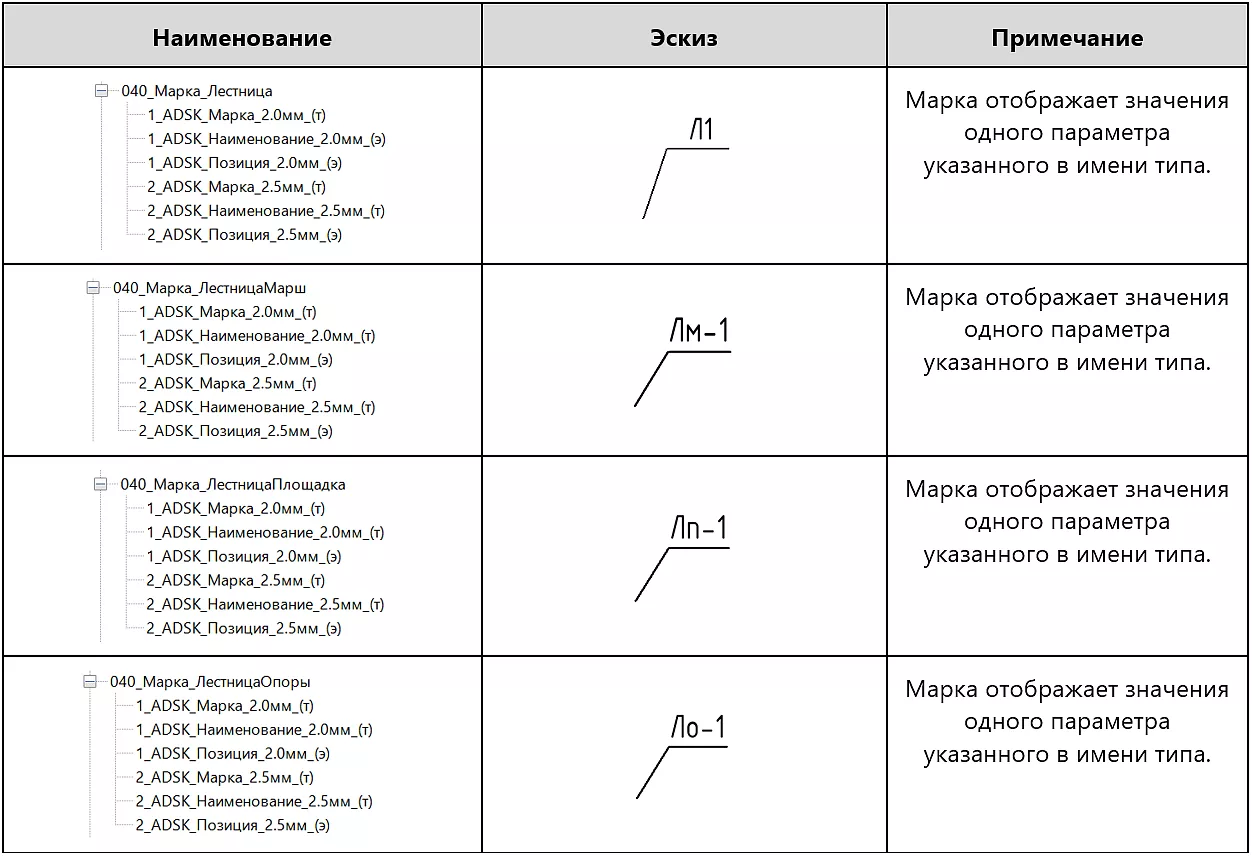

4.2.1.7. Марки Лестниц, маршей, площадок.

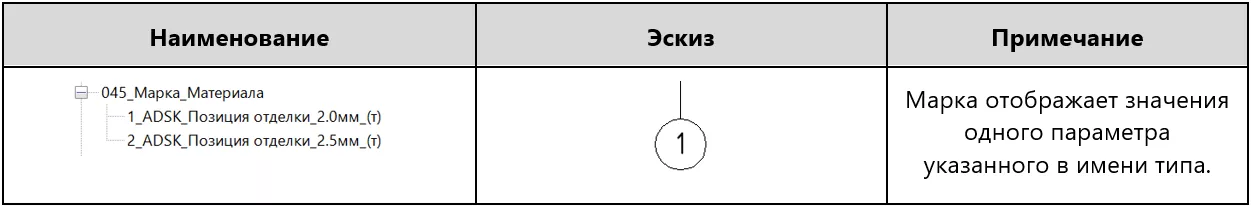

4.2.1.8. Марки Материала

4.2.1.9. Марки Мебели

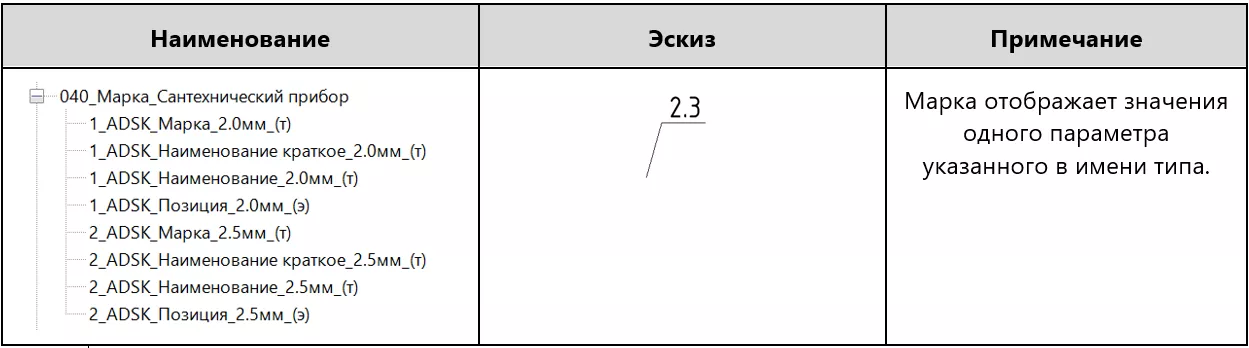

4.2.1.10. Марки Сантехнических приборов

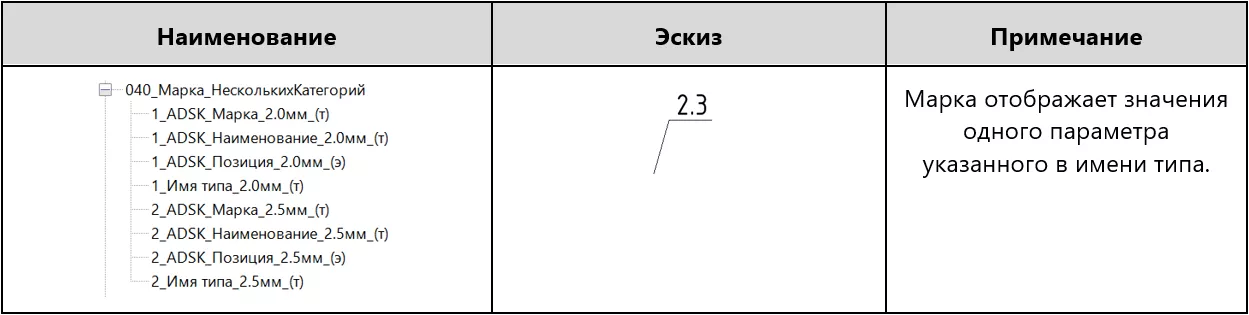

4.2.1.11. Марки Нескольких категорий

Универсальная марка, предназначена для маркировки элементов, относящихся к разным категориям.

4.2.1.12. Марки Несущих колонн

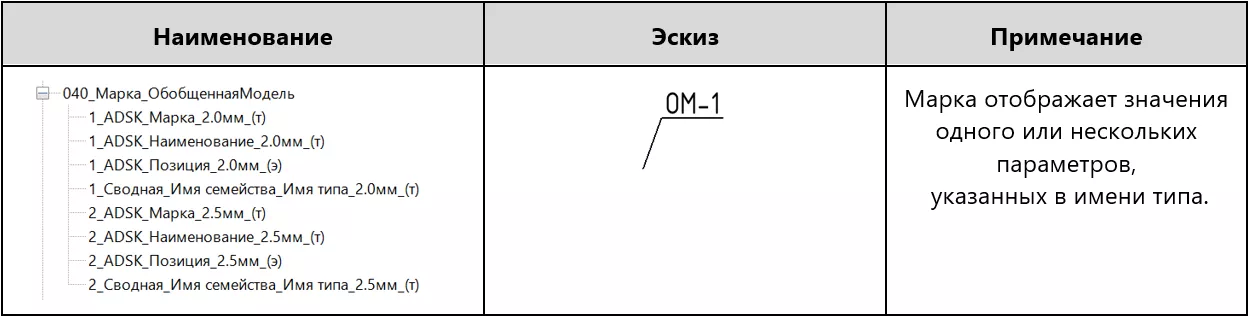

4.2.1.13. Марки Обобщенных моделей

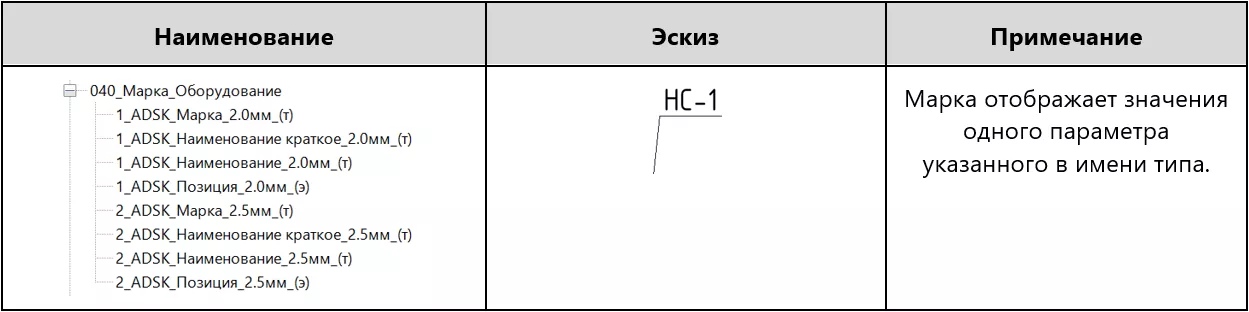

4.2.1.14. Марки Оборудования

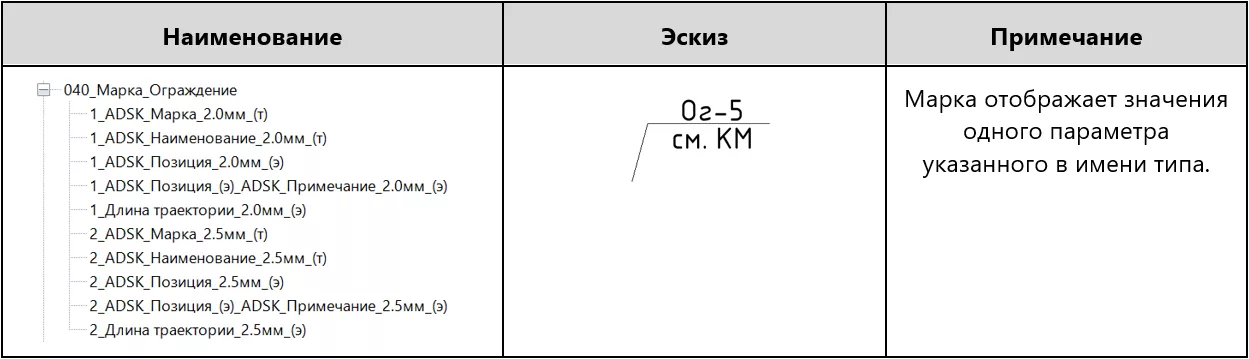

4.2.1.15. Марки Ограждения

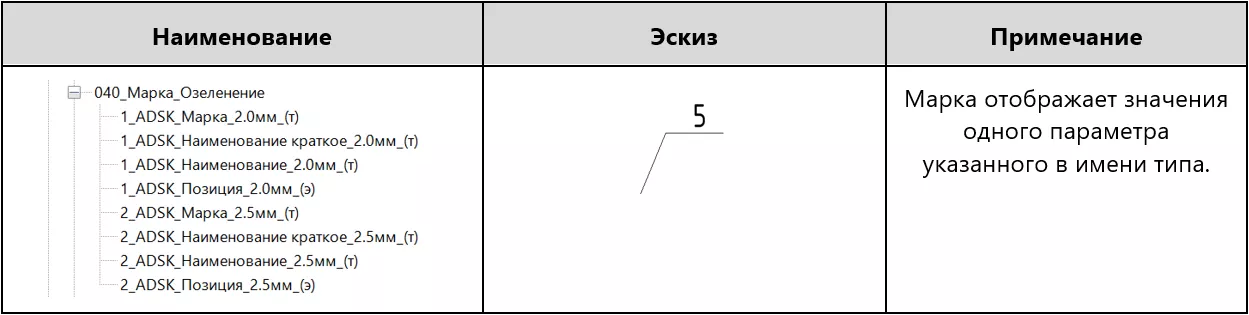

4.2.1.16. Марки Озеленения

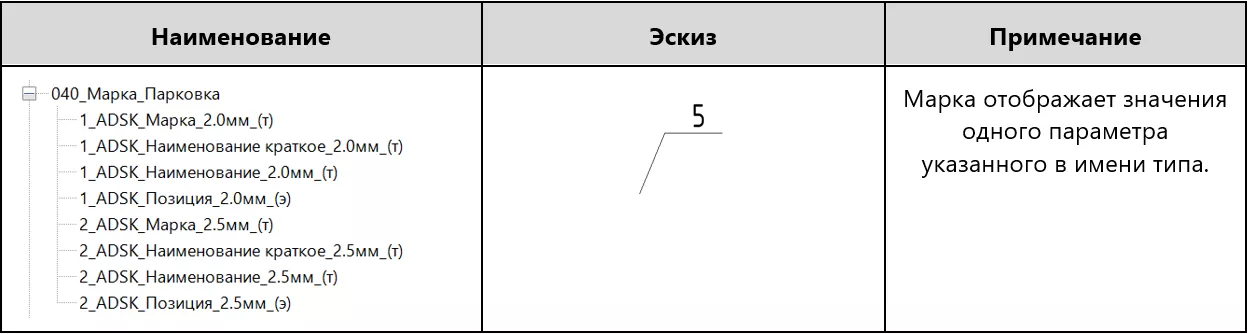

4.2.1.17. Марки парковки

4.2.1.18. Марки Окон / подоконников

Шаблон содержит отдельные марки для маркировки окон и подоконников:

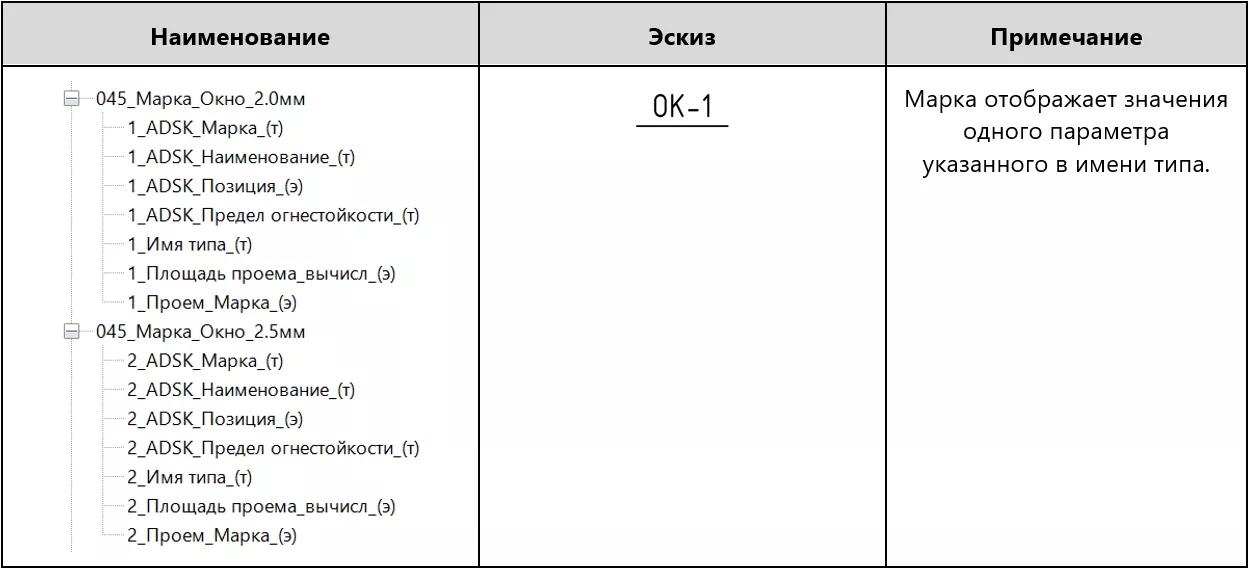

• «045_Марка_Окно_2.0мм» и «045_Марка_Окно_2.5мм» - марка окон
• «045_Марка_Подоконник» - марка подоконников

Марки окон и подоконников предназначены для маркировки окон на маркировочных планах и различных модельных видах. Содержат элементы, использующиеся в оформлении чертежей и элементы, извлекающие различную вспомогательную информацию, которая может быть использована для заполнения ведомостей и упрощения процесса создания рабочей документации.

Марка подоконников может быть проставлена для вложенных семейств подоконников, видимых на виде. Чтобы проставить марку подоконника, после активации команды «Маркировать по категории», необходимо навести курсор на установленное окно, а затем однократным нажатием клавиши «Tab» на клавиатуре, переключить выбор с геометрии окна на геометрию подоконника. Поскольку подоконник относится к категории «Окна», то по умолчанию он будет промаркирован маркой окна и может потребоваться смена проставленной марки на «045_Марка_Подоконник». Что бы каждый раз не менять семейство проставленной марки, следует воспользоваться командой «Создать аналог» предварительно выбрав корректную марку подоконника [1] (см. Рисунок 84).

Рисунок 84

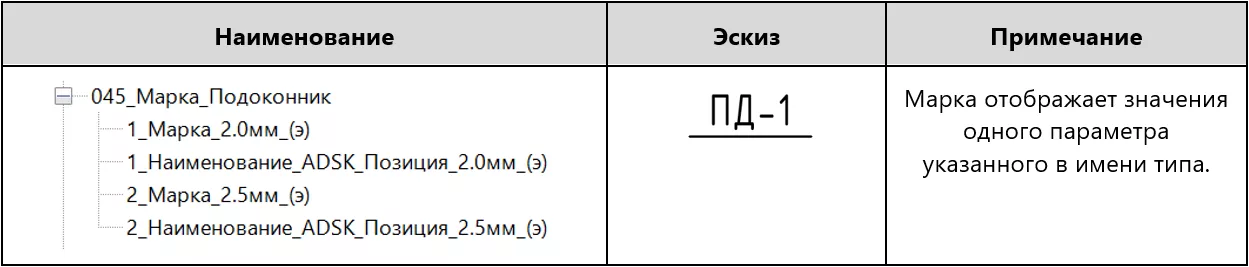

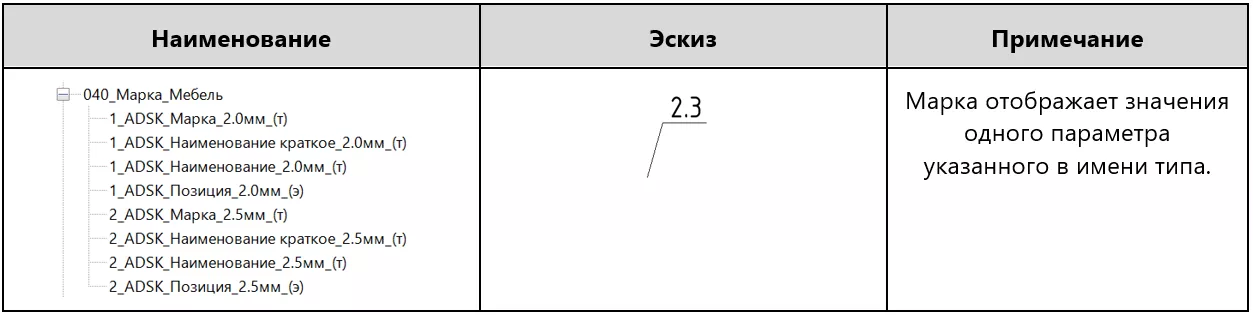

Ниже представлены эскизы и описания марки подоконника:

4.2.1.19. Марки Полов / Перекрытий

В шаблоне имеется два типа марок перекрытий:

• «040_Марка_Перекрытие» - марка для маркировки перекрытий как элементов конструкций.

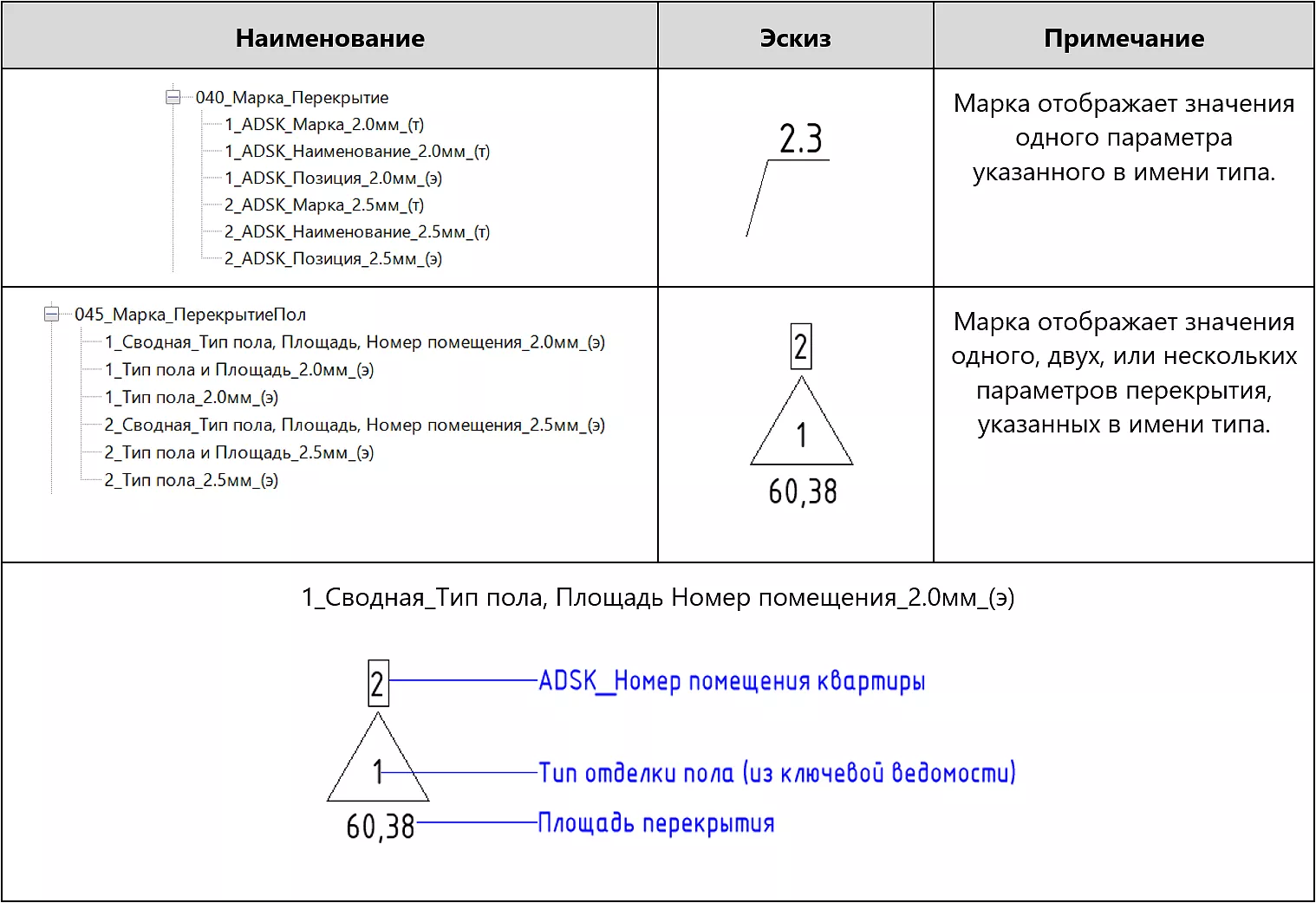

• «045_Марка_ПерекрытиеПол» - марка для маркировки перекрытий-полов, при составлении ведомости полов, путем физического моделирования покрытий пола.

В настройках в диалоговом окне «Загруженные марки и обозначения», для маркировки перекрытий по умолчанию выставлена марка «045_Марка_ПерекрытиеПол». При необходимости маркировать перекрытие как элемент конструкции, после простановки марки «045_Марка_ПерекрытиеПол» следует сменить ее на требуемый типоразмер марки «040_Марка_Перекрытие».

4.2.1.20. Марки Помещений

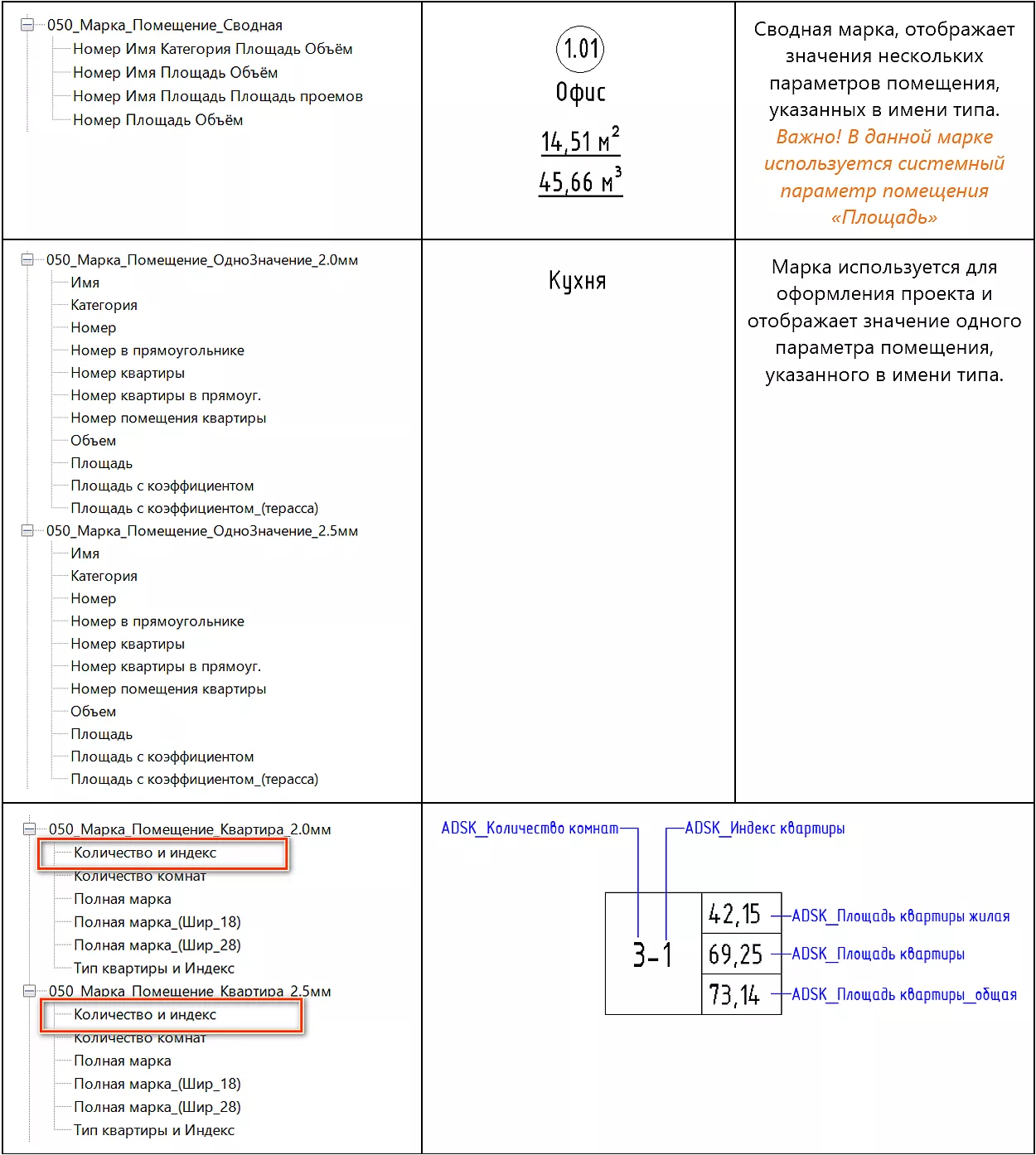

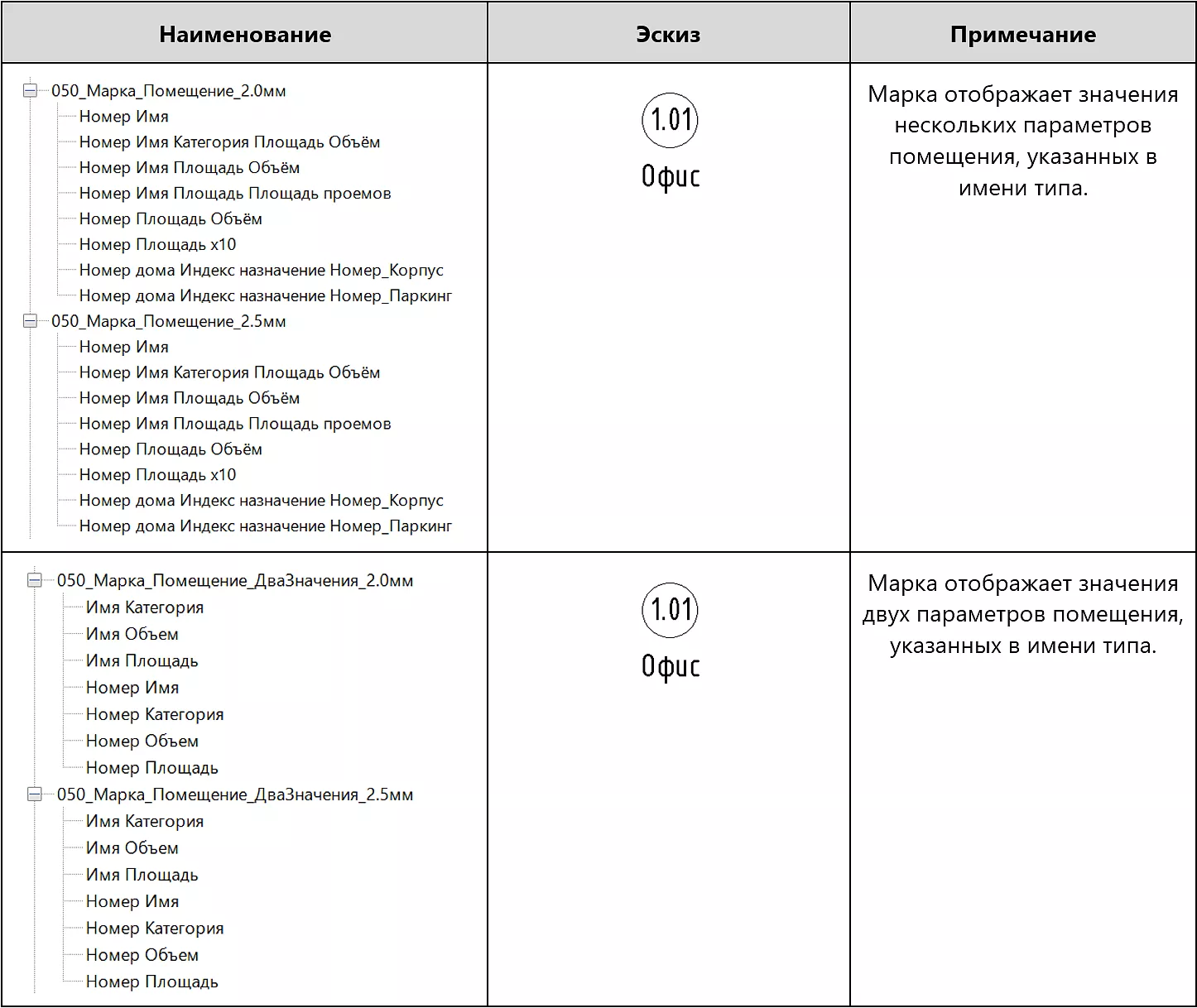

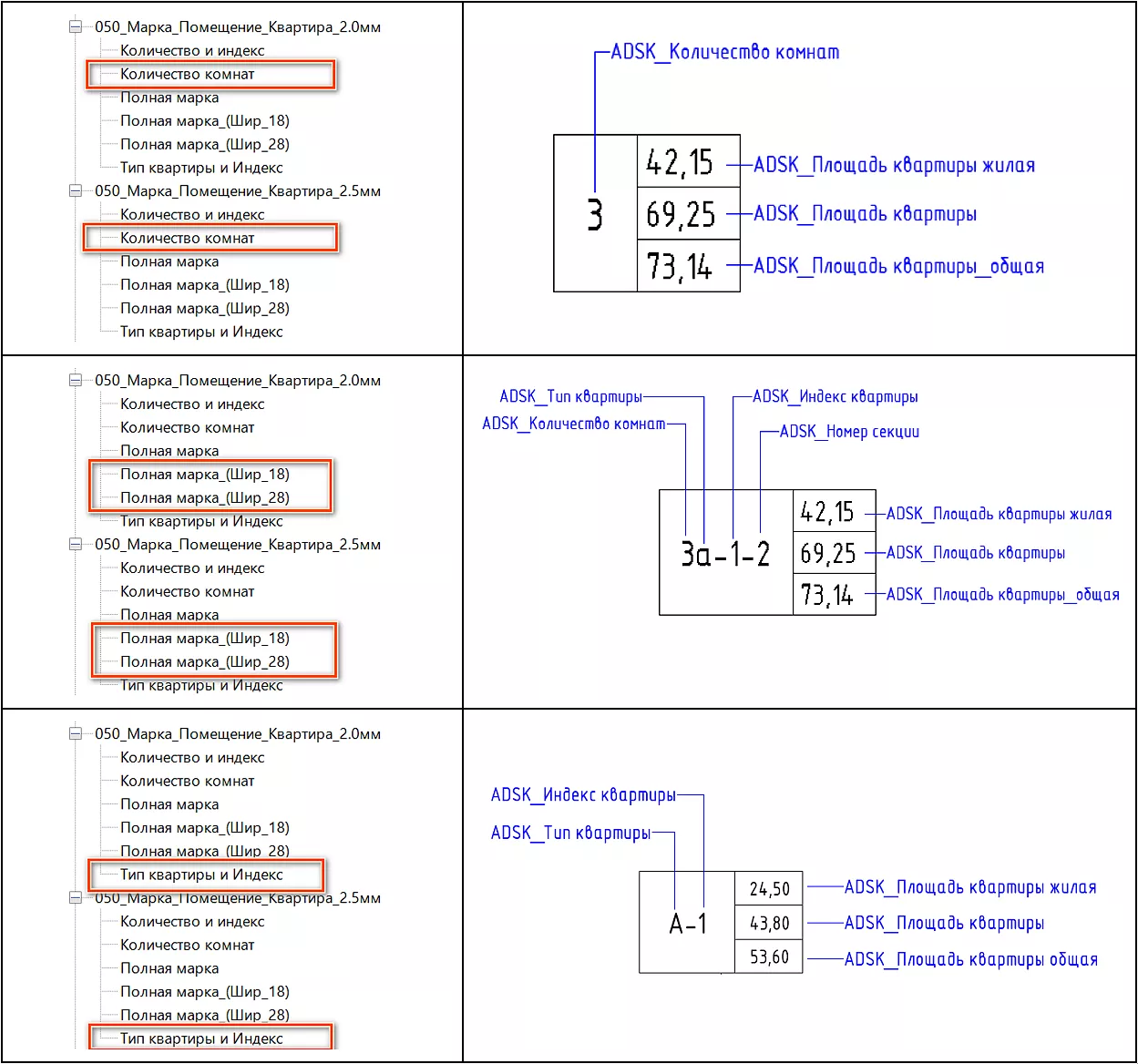

В шаблоне содержится множество марок помещений предназначенных для решения повседневных проектных задач, связанных с заполнением и контролем параметров, с оформлением планов. Марки позволяют получать данные, касающиеся как одиночных помещений, так и квартир. Работа с помещениями ведется с помощью дополнения MARKS «Квартирография».

ВАЖНО! Стандартный параметр помещения «Площадь» в проектах не используется. Для вычисления площади используется параметр «ADSK_Площадь с коэффициентом», заполняемый дополнением «Квартирография». Поэтому под словом «Площадь» в имени типа марки, подразумевается именно «ADSK_Площадь с коэффициентом»! За исключением марки «050_Марка_Помещение_Сводная». В ней используется системный параметр помещения «Площадь» для контроля и визуального сравнения показателей площади.

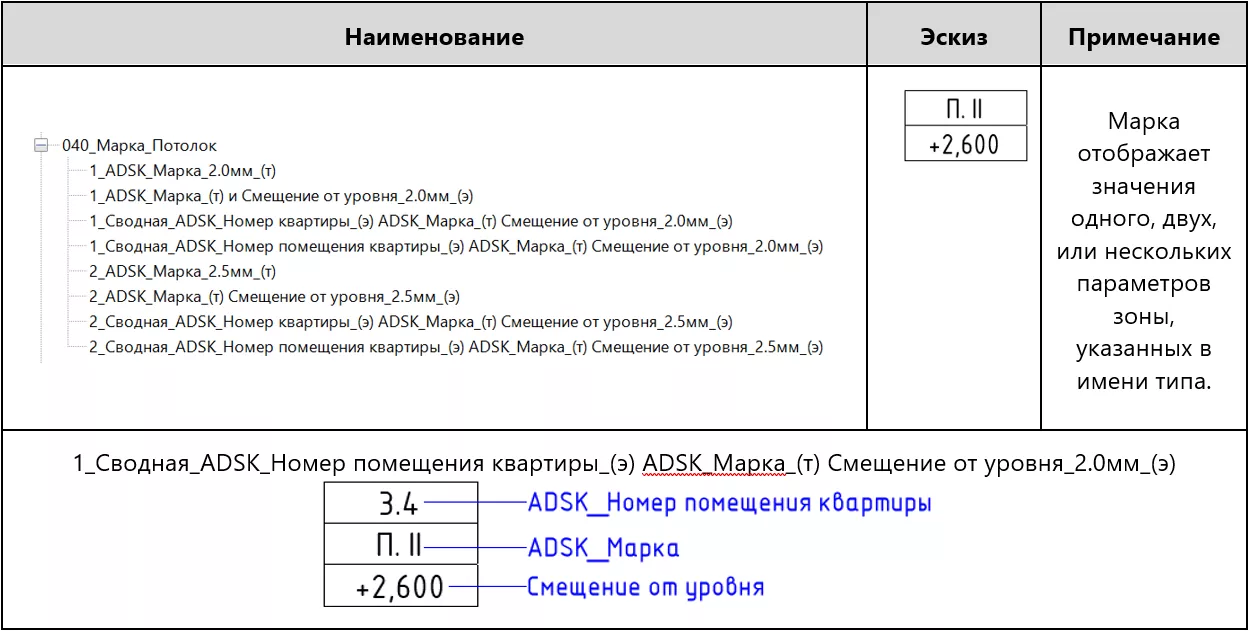

4.2.1.21. Марки Потолков

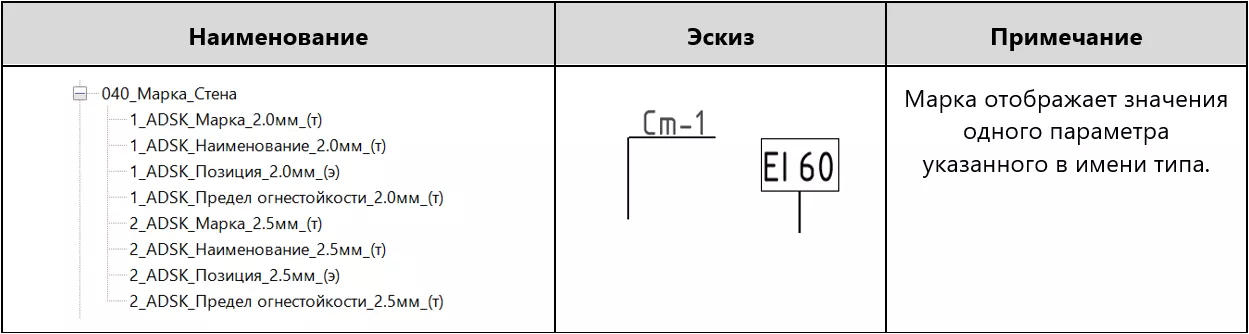

4.2.1.22. Марки Стен

4.2.1.23. Марки Участков / границ участков

Для маркировки участков и сегментов их границ в шаблоне содержится две марки:

«040_Марка_Участок» и «040_Марка_Участок_СегментГраницы»

Поскольку при простановке марок программа отдает предпочтение сегментам границ и выбирает их первыми, может понадобится смена выбираемых объектов с помощью клавиши «Tab».

4.2.1.24. Марки Участков изменений

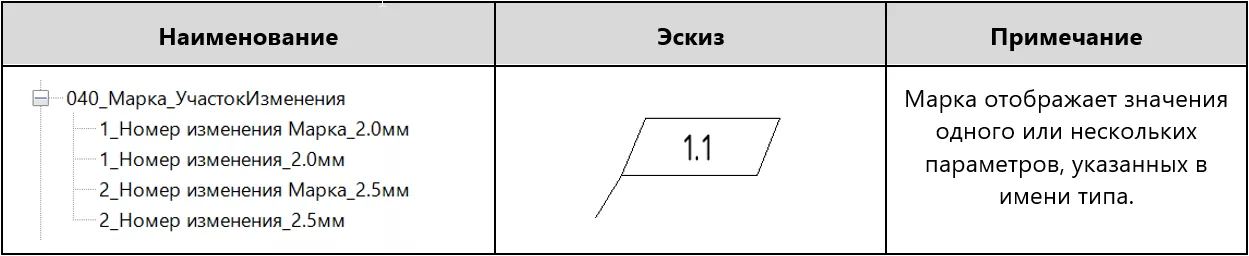

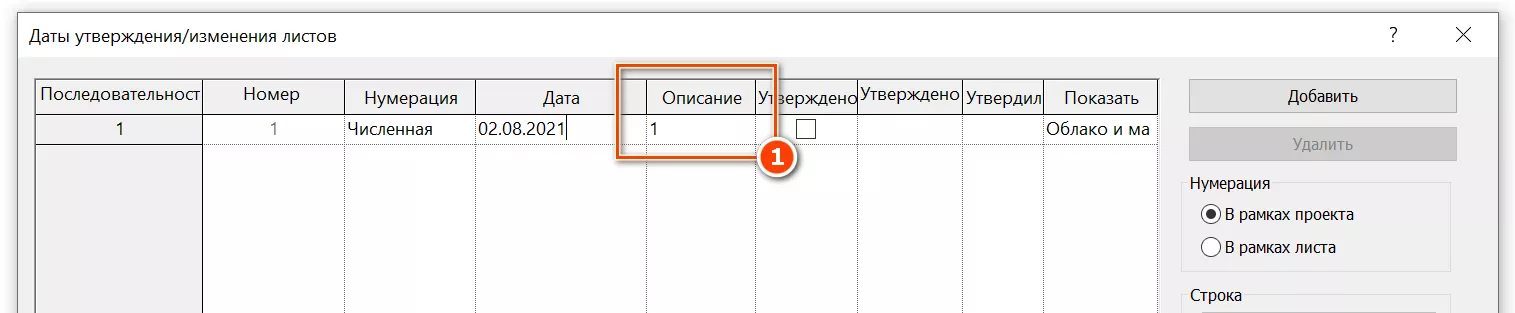

Марка служит для маркировки участков изменений, выделенных пометочными облаками. Параметру «Номер изменения» в имени типа марки соответствует значение в столбце «Описание» диалогового окна «Даты утверждения/изменения листов» [1] (см. Рисунок 85).

Рисунок 85

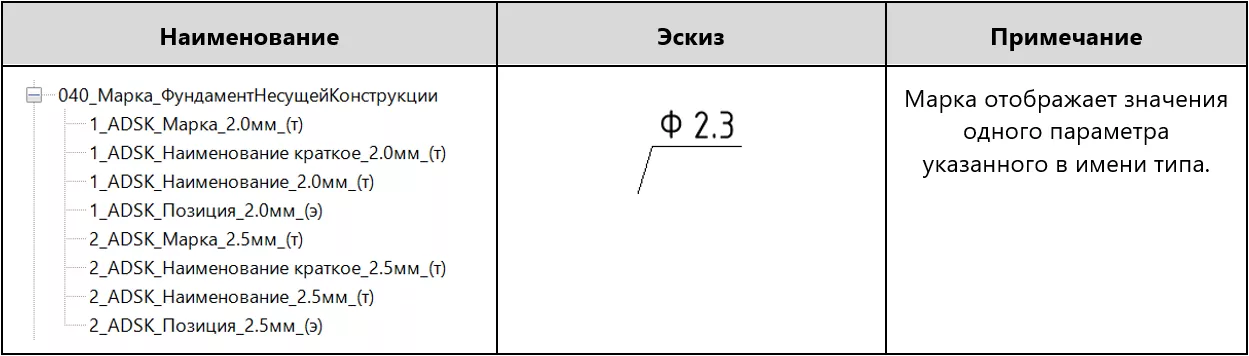

4.2.1.25. Марки Фундаментов несущей конструкции

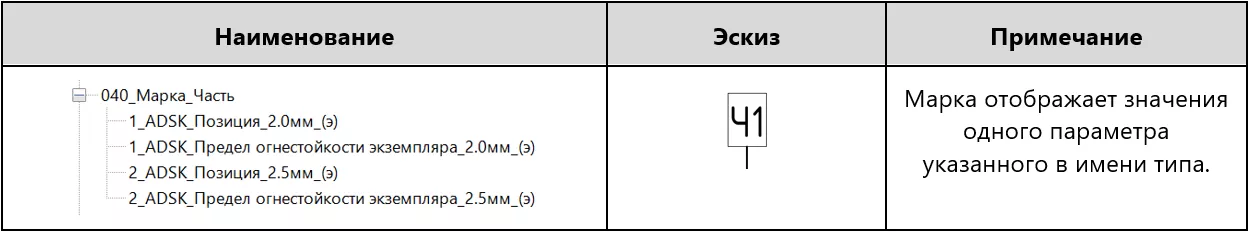

4.2.1.26. Марки Частей (Деталей)

Марка частей предназначена для маркировки «частей», образующихся из стен, перекрытий и пр. конструкций, в результате применения команды «Создать части».

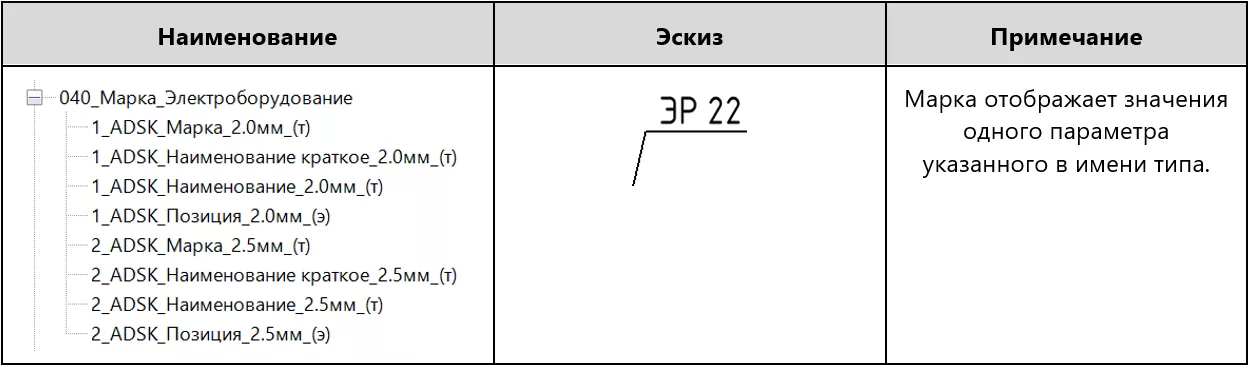

4.2.1.27. Марки Электрооборудования

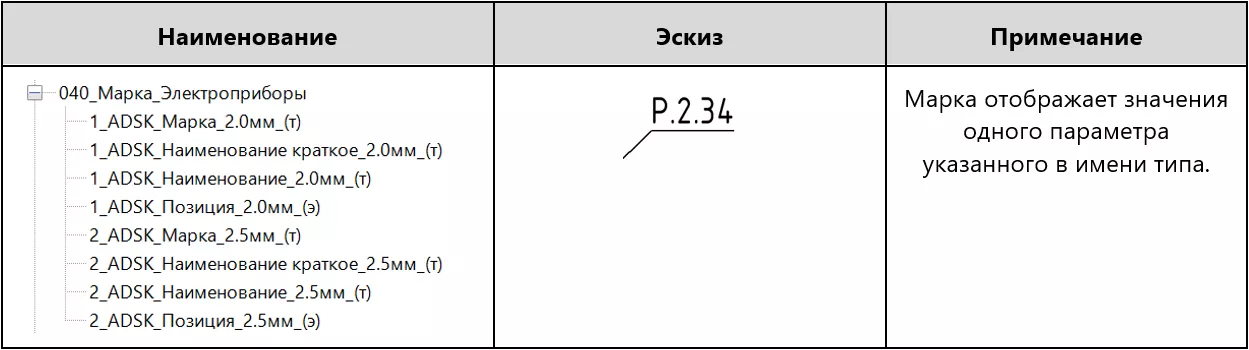

4.2.1.28. Марки Электроприборов

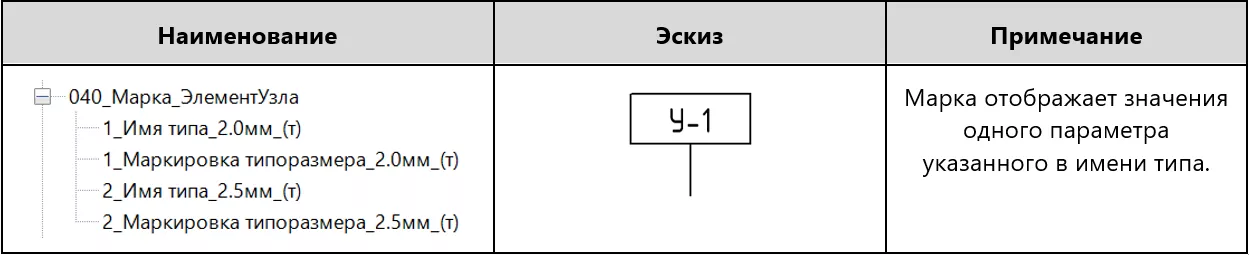

4.2.1.29. Марки Элементов узла

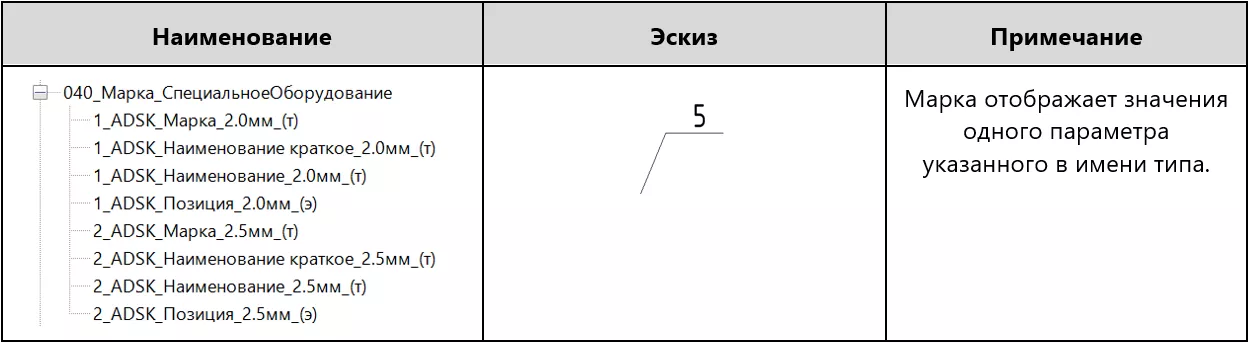

4.2.1.30. Марки Специального оборудования

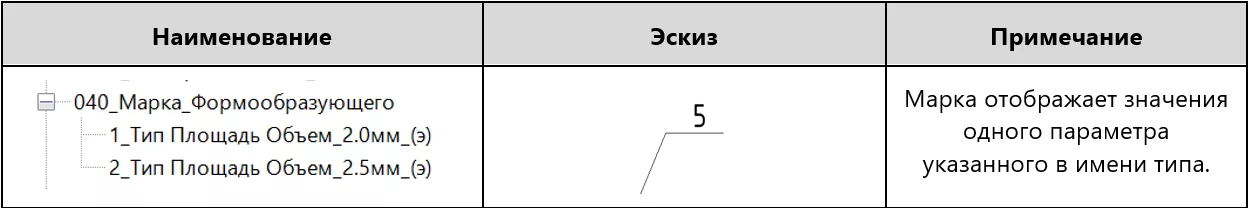

4.3. Марка Формообразующего

4.4. Марка «Состав конструкции»

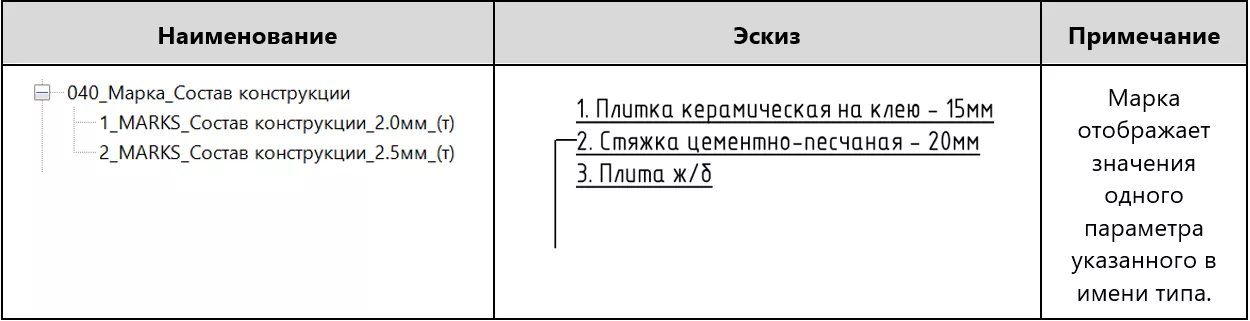

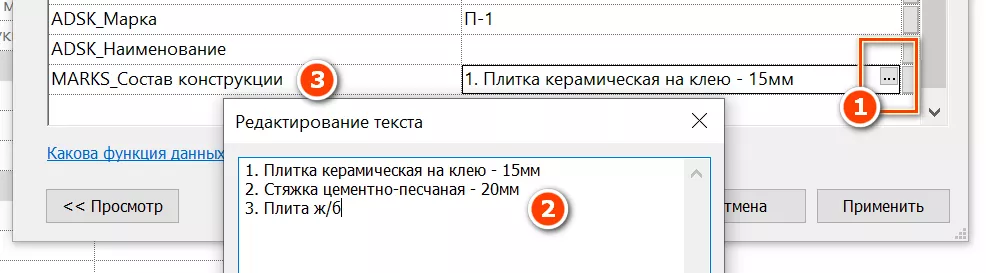

Данная марка выводит значение параметра «MARKS_Состав конструкции» [3] заполняемый в свойствах типа семейств стен, перекрытий и потолков [1] [2]. (см. Рисунок 86)

Рисунок 86
