10.22. Отделка лестниц, рамп, пандусов
Требования к моделированию
Таблица 77
Инструмент моделирования |
Элементы отделки лестничных маршей должны быть выполнены системным семейством категории «Лестницы» инструментом «Монолитные лестницы». |
Для моделирования отделки лестниц штучными элементам допустимо использование загружаемых семейств категории «Обобщенные модели». |
Допустимо моделировать отделку маршей и площадок системным семейством категории «Лестницы» инструментом «Монолитная лестница». |

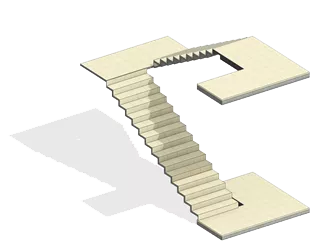

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется |
ПД |
Не моделируется |
|
ТД |
Не моделируется |
|
РД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах каждого помещения в объеме всего здания. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
Примечание |
Отделка считается аналитическим способом (боковые), либо не считается отделка. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Использование инструмента «Краска» для подсчета площадей. |
Требования к параметризации
Таблица 78
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Точные габариты |
• |
||||
Условное расположение |
• |
|||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
|||||
Однослойная структура (допускается) |
• |
|||||
Многослойная структура |
• |
|||||
Материалы2 |
• |
|||||
Уклон |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь / MARKS_Размер_Площадь |
• |
• |
• |
20,0 м2 |
|
Толщина / ADSK_Размер_Толщина |
• |
• |
• |
80 мм |
||
Идентификация |
Описание |
• |
• |
Отделка лестничного марша |
||
MARKS_Состав конструкции |
• |
• |
• |
1. Плитка шероховатая 8 мм 2. Плиточный клей 12 мм 3. Грунтовка |
||
Маркировка |
ADSK_Марка |
• |
• |
ЛП-2 |
||
Ресурсы |
ADSK_Единица измерения |
• |
м2 |
|||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
