2. Шаблон ОВ

2.1. Вкладка «Системы»

2.1.1. Настройка систем ОВ и ВК

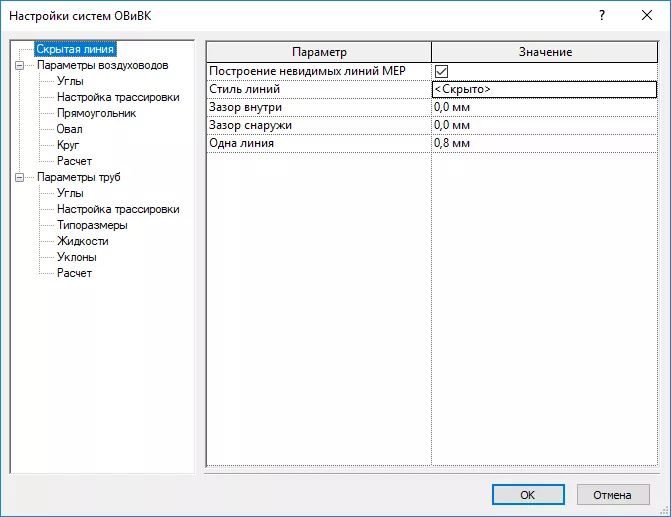

В шаблоне настроено отображение скрытых линий для систем ОВ и ВК, Рис. 53 - Настройка скрытых линий.

Рис. 53 - Настройка скрытых линий

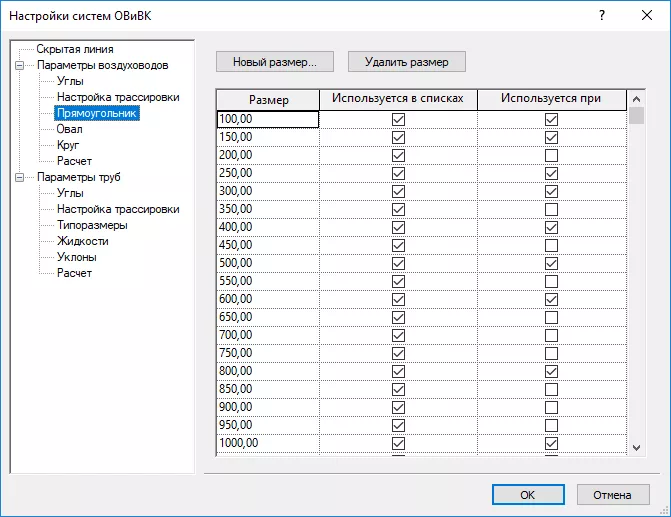

Настроены размеры прямоугольных и круглых сечений воздуховодов, Рис. 54 - Размеры воздуховодов.

Рис. 54 - Размеры воздуховодов

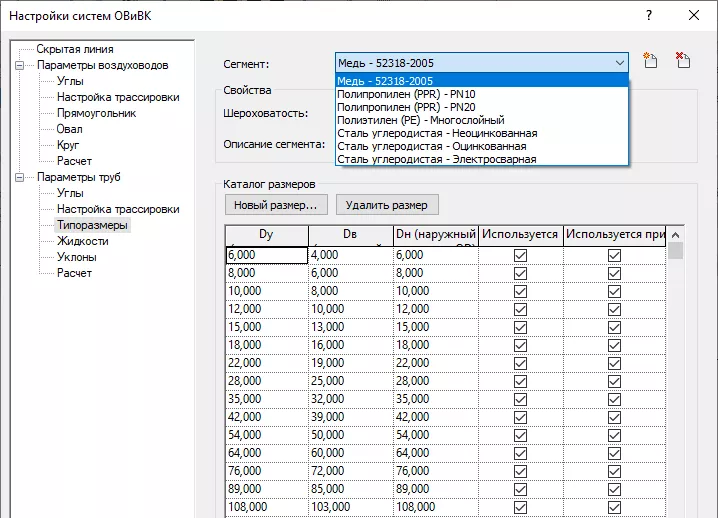

Настроены сегменты труб различных материалов, Рис. 55 - Сегменты труб.

Рис. 55 - Сегменты труб

Настроены типовые значения уклона для трубопроводов, Рис. 56 - Уклон трубопроводов.

Рис. 56 - Уклон трубопроводов

2.2. Системные семейства

2.2.1. Типы систем трубопроводов

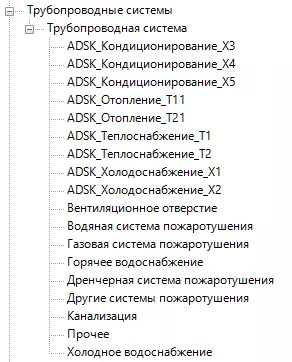

В шаблоне созданы типы трубопроводных систем, Рис. 57 - Трубопроводные системы.

Рис. 57 - Трубопроводные системы

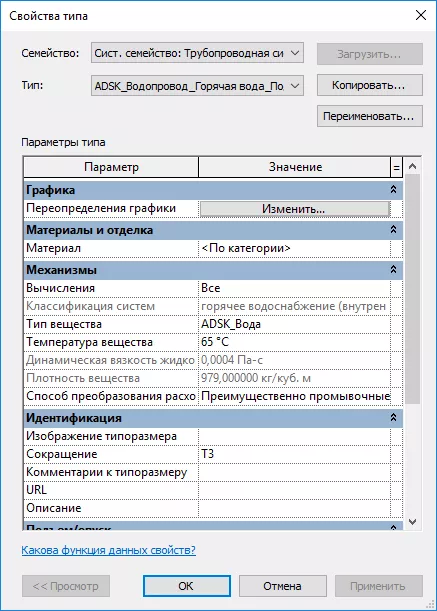

Для каждой трубопроводной системы используется сокращение для системы и характеристики жидкости, Рис. 58 - Сокращение систем.

Рис. 58 - Сокращение систем

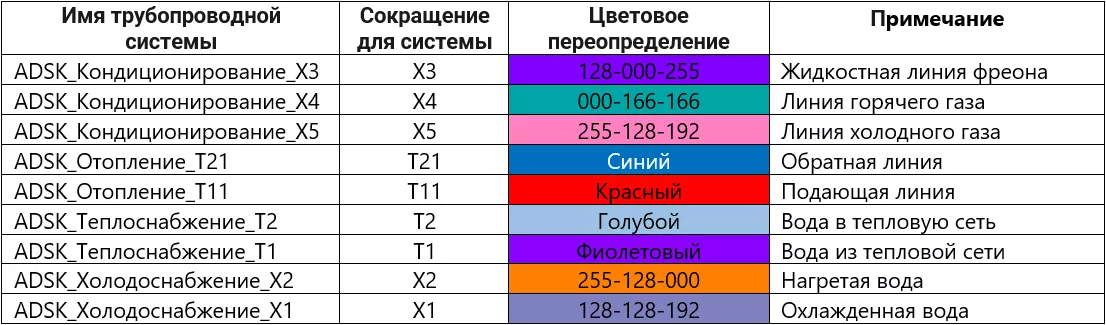

Для каждого типа трубопроводной системы используется цветовое переопределение, Таблица 3 - Цветовое определение трубопроводов.

Таблица 3 - Цветовое определение трубопроводов

Сокращения для трубопроводных систем используется для автоматического задания начального именования создаваемой трубопроводной системы, так же сокращения трубопроводных систем используются в фильтрах. При необходимости можно создать свою трубопроводную систему путем копирования от необходимой классификации, но для корректной работы в настроенных шаблонах вида может потребоваться создание/редактирование существующих фильтров.

2.2.2. Типы трубопроводов

В шаблоне настроены типы трубопроводов, Рис. 59 - Типы трубопроводов.

Рис. 59 - Типы трубопроводов

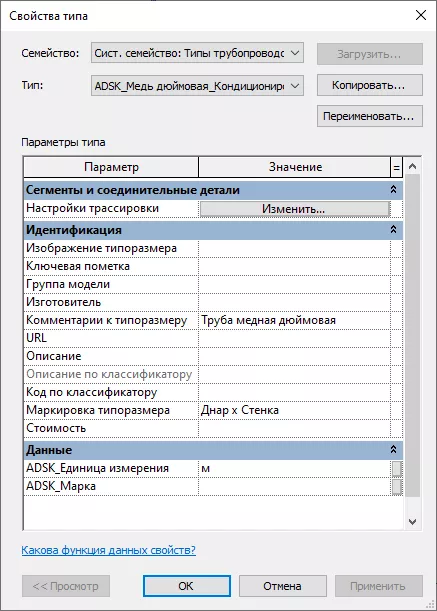

Для каждого типа трубопровода заданы значения общих параметров и стандартных параметров, Рис. 60 - Значения параметров.

Рис. 60 - Значения параметров

У каждого типа трубопровода задано значение параметра «Маркировка типоразмера». Этот параметр используется для создания типов в плагине BIM2B. Плагин автоматически обновляется через AddinManager. Инструкцию по плагину можно найти здесь. Для корректировки наименований воспользуйтесь BIM2B - Updater Settings. Для создания новых типов для плагина BIM2B переименуйте параметр "Маркировка типоразмера".

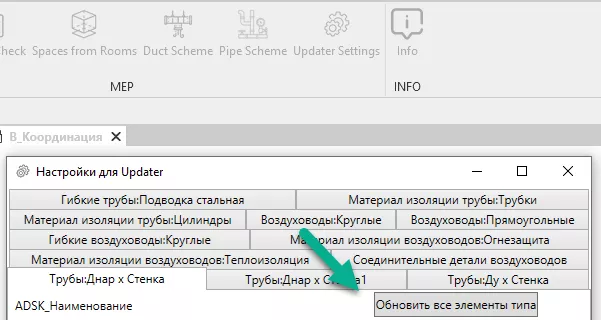

При необходимости элементы типа можно обновить, Рис. 61 - Updater. Не допускается работа с группами!

Рис. 61 - Updater

Для каждого типа трубопровода загружен минимально необходимый список пользовательских семейств для автоматической трассировки.

2.2.3. Типы гибких трубопроводов

В шаблоне настроены типы гибкого трубопровода, Рис. 62 - Типы гибких трубопроводов.

Рис. 62 - Типы гибких трубопроводов

Для каждого типа гибкого трубопровода задан параметр «Комментарии к типоразмеру», Рис. 63 - Свойства типа.

Рис. 63 - Свойства типа

Заполненные значения параметров используется для автоматического именования плагином BIM2B.

Для корректировки наименований воспользуйтесь BIM2B - Updater Settings. Для создания новых типов для плагина BIM2B переименуйте параметр "Маркировка типоразмера".

2.2.4. Типы систем воздуховодов

В шаблоне созданы типы систем воздуховодов, Рис. 64 - Типы систем воздуховодов.

Рис. 64 - Типы систем воздуховодов

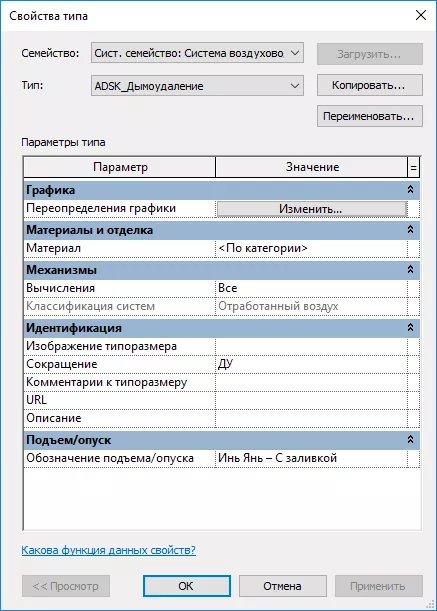

Для каждой системы воздуховодов используется сокращение для системы, Рис. 65 - Сокращение системы.

Рис. 65 - Сокращение системы

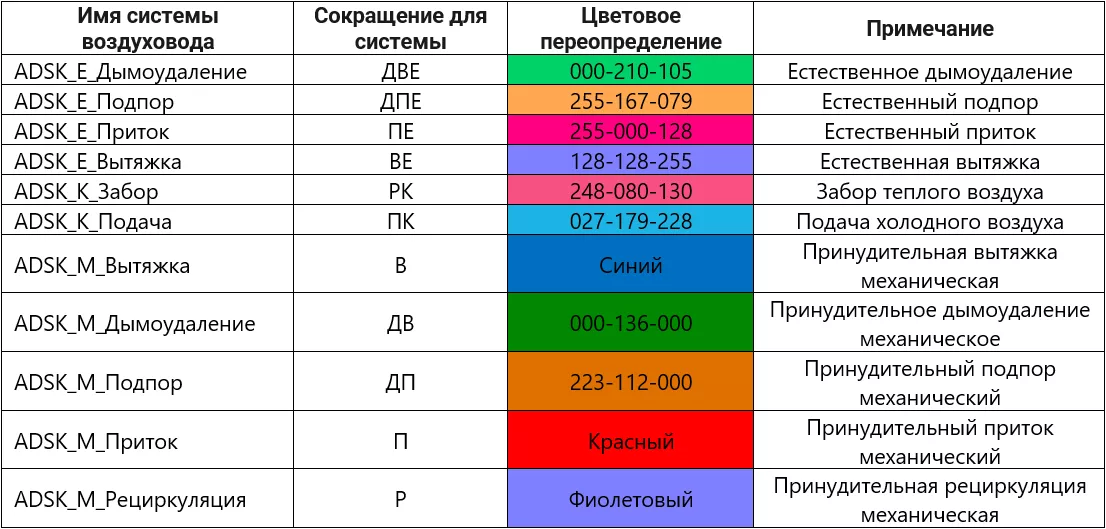

Для каждого типа системы воздуховода используется цветовое переопределение, Таблица 4 - Цветовое определение систем.

Таблица 4 - Цветовое определение систем

2.2.5. Типы воздуховодов

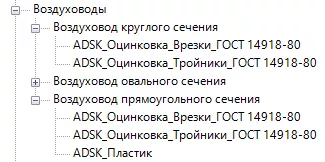

В шаблоне настроены типы воздуховодов, Рис. 66 - Типы воздуховодов.

Рис. 66 - Типы воздуховодов

Для каждого типа воздуховода заданы значения параметров, Рис. 67 - Свойства типа.

Рис. 67 - Свойства типа

Заполненные значения параметров используется для автоматического именования плагином BIM2B.

Для воздуховодов доступна запись класса герметичности. Для того, чтобы записать значение в параметр Класс герметичности воспользуйтесь скриптом: Z:\Bim\6. Скрипты\2. Скрипты\4. Инженерные\ИНЖ_Класс герметичности воздуховодов_V2_D2.6.dyn

Для корректной работы скрипта необходимо на воздуховод установить изоляцию в имени которого присутствует слово «Огнезащита».

Если на воздуховод нанесена изоляция, то расчет толщины стенки будет производиться с учетом огнезащиты по СП 60.13330.2012 приложение Л и будет записываться в ADSK_Наименование (толщина стенки берется из плагина BIM2B).

2.2.6. Типы гибких воздуховодов

В шаблоне настроен тип гибких воздуховодов, Рис. 68 - Гибкие воздуховоды.

Рис. 68 - Гибкие воздуховоды

В зависимости от использованного диаметра, формируется значения ячейки параметра ADSK_Наименование.

Для корректировки именований воспользуйтесь BIM2B - Updater Settings. Для создания новых типов для плагина BIM2B переименуйте параметр "Маркировка типоразмера".
