12.6. Парапетное ограждение
Требования к моделированию

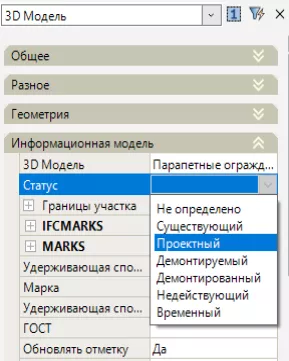

- Каждый участок парапетного ограждения должен находится в определенном слое в зависимости от своего статуса (Проектируемый, существующий, демонтируемый и т.д.);
- Моделирование должно быть выполнено с учетом смежных проектных решений и существующего рельефа местности;
- Необходимо ссылаться на актуальную проектную и существующую поверхность;

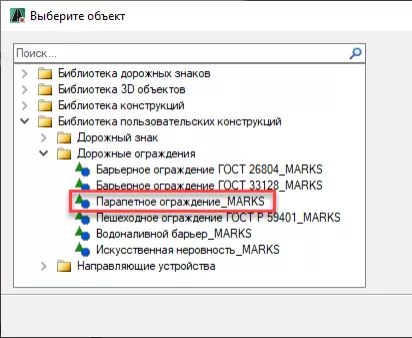

- По умолчанию парапетное ограждение моделируется из системной библиотеки конструкций. При моделировании парапетного ограждения необходимо использовать пользовательскую библиотеку конструкций используя конструкцию «Парапетное ограждение_MARKS»;

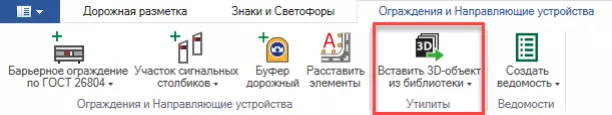

- Моделирование можно выполнять как по задаваемым точкам, так и по линейным объектам в т.ч. примитивам.
Требования к параметризации
Таблица 56 – Параметры парапетного ограждения
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
-* |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
-* |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||

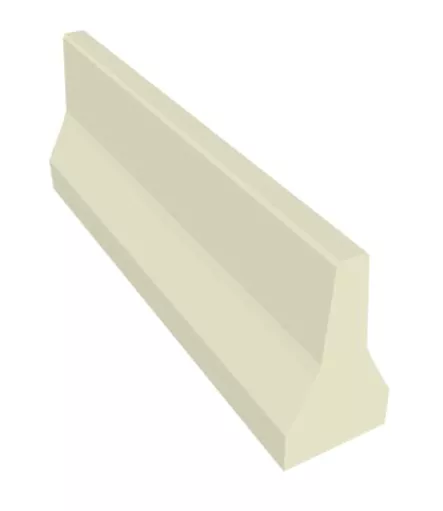

Внешний образ/вид
|
-* |
+ |
+ |
+ |
||
LOEi |
УИН |
- |
- |
+ |
+ |
Нет данных |
Год постройки |
- |
- |
+ |
+ |
2024 |
|
Год последней ремонта |
- |
- |
+ |
+ |
Нет данных |
|
Наименование |
- |
- |
+ |
+ |
Парапетное ограждение
|
|
Описание |
- |
- |
+ |
+ |
Защитные устройства |
|
Класс объекта |
- |
- |
+ |
+ |
Технические средства и устройства организации и обеспечения безопасности дорожного движения |
|
КСИ Код класса |
- |
- |
+ |
+ |
RUA |
|
КСИ наименование класса |
- |
- |
+ |
+ |
Ограждение |
|
КСИ Класс строительной информации
|
- |
- |
+ |
+ |
Com |
|
Код элемента по классификатору
|
- |
- |
+ |
+ |
ЭЛ 70 30 11 |
|
Код материала |
- |
- |
+ |
+ |
СТ 00 10 |
|
Описание по классификатору
|
- |
- |
+ |
+ |
Ограждения |
|

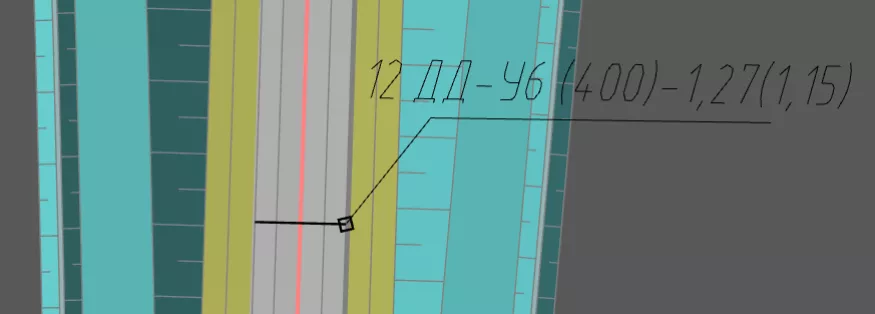

Маркировка согласно производителю |
- |
- |
+ |
+ |
12 ДД-У6(400)- 1.27(1.15)
|
|
Удерживающая способность |
- |
- |
+ |
+ |
У6 |
|
Удерживающая способность |
- |
- |
+ |
+ |
400 кДж |
|
ГОСТ (СТО) |
- |
- |
+ |
+ |
05495650- 003-2021 либо аналог |
|
Длина, мм |
- |
- |
+ |
+ |
3500.00 |
|
Длина начального участка, м |
- |
- |
+ |
+ |
2.00 |
|
Длина рабочего участка, м |
- |
- |
+ |
+ |
21.00 |
|
Длина конечного участка, м |
- |
- |
+ |
+ |
2.00 |
|
Ширина, мм |
- |
- |
+ |
+ |
680 |
|
Высота, мм |
- |
- |
+ |
+ |
1150 |
|
Заглубление, мм |
- |
- |
+ |
+ |
120 |
|
Масса, кг |
- |
- |
+ |
+ |
3430 |
|
Габаритные размеры |
- |
- |
+ |
+ |
3500х680х1270 |
|
Стоимость |
- |
- |
+ |
+ |
||
Стоимость работ |
- |
- |
+ |
+ |
||
Срок выполнения |
- |
- |
+ |
+ |
||
*Моделируется в случае необходимости по запросу Заказчика
Запрещенные действия

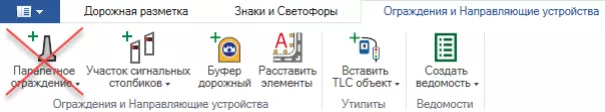

- Использование стандартного элемента «Парапетное ограждение»
