14.9. Автоматизированные системы управления дорожным движением

Требования к моделированию электрических сетей и сетей связи

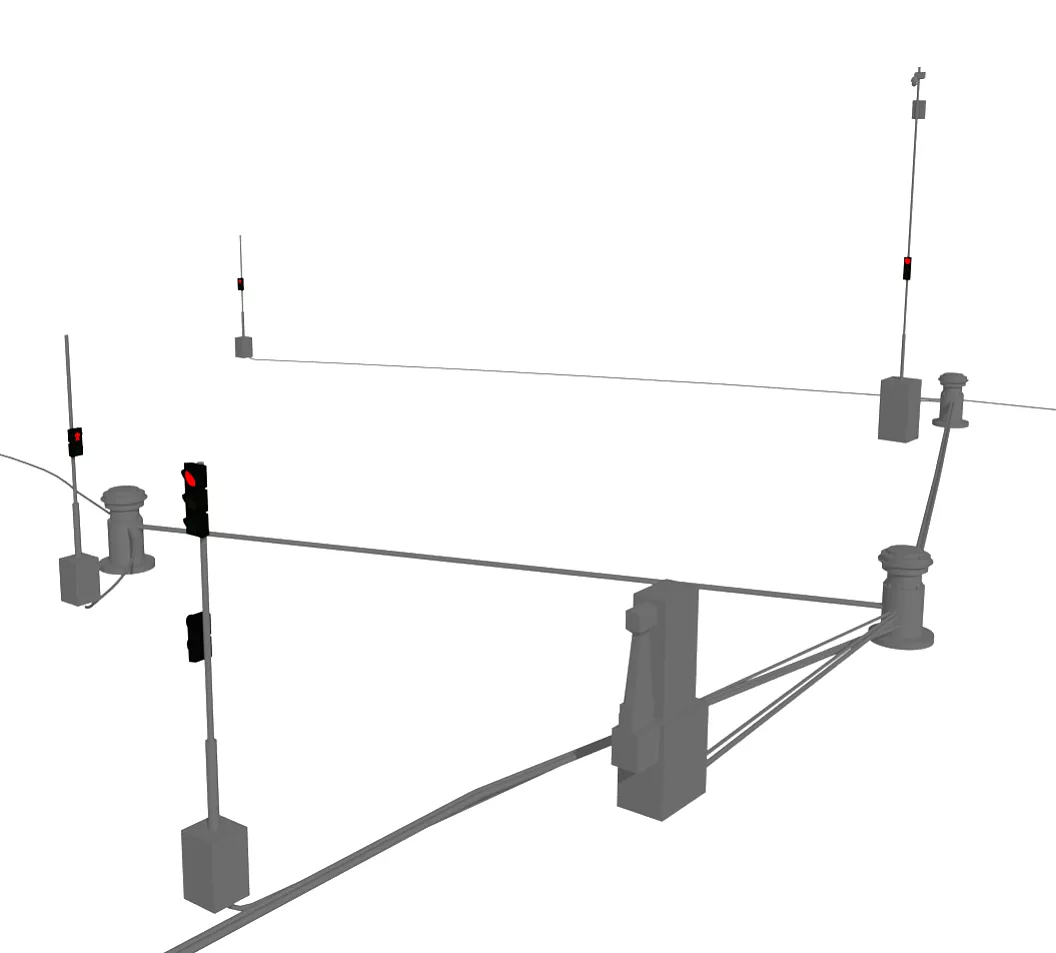

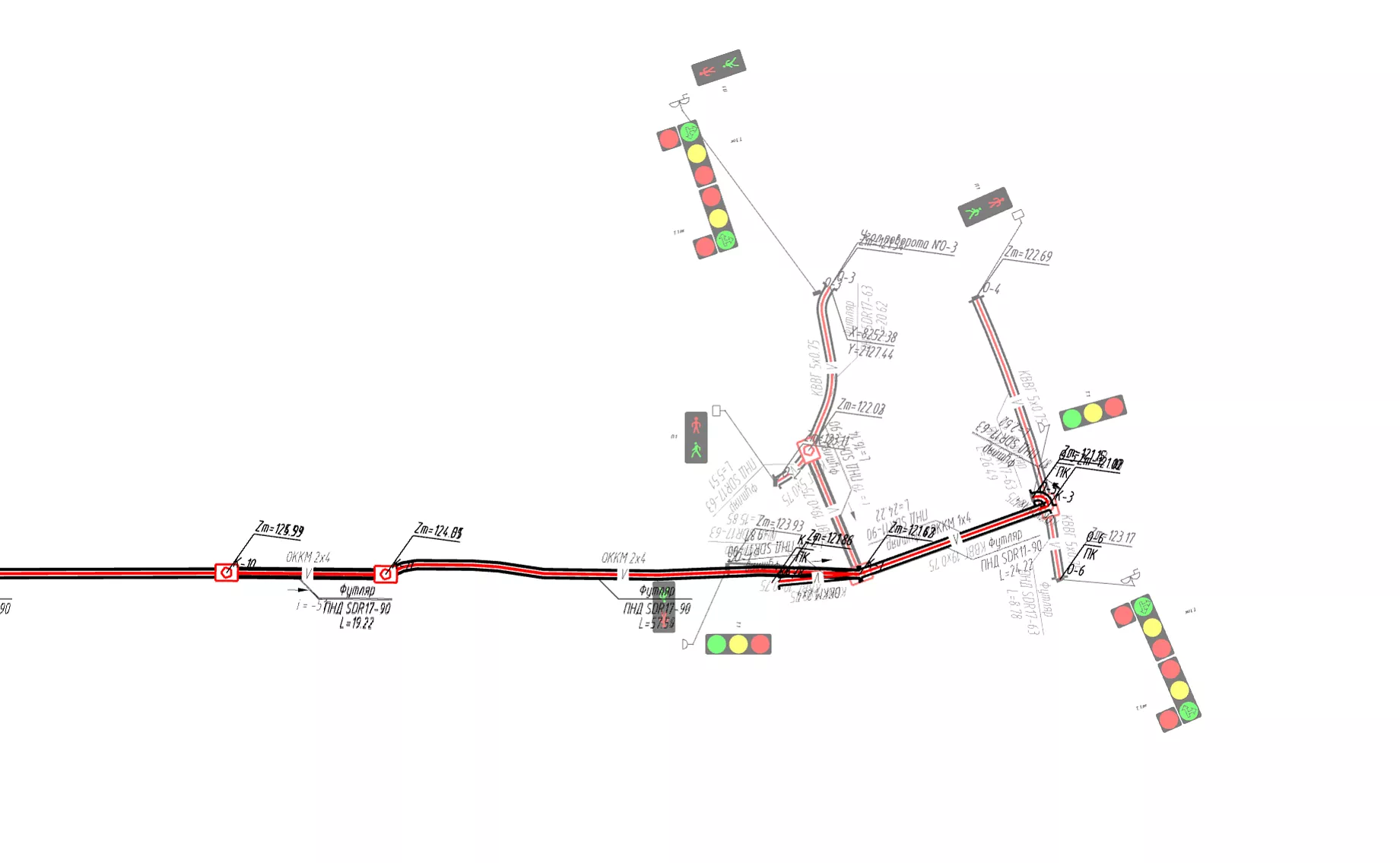

Трассы АСУД и АСУДД должны моделироваться в модуле Топоматик Robur «Инженерные сети» с использованием шаблона;
Моделирование можно выполнять как по задаваемым точкам, так и по линейным объектам в т.ч. примитивам;
Необходимо ссылаться на актуальную проектную и существующую поверхность;

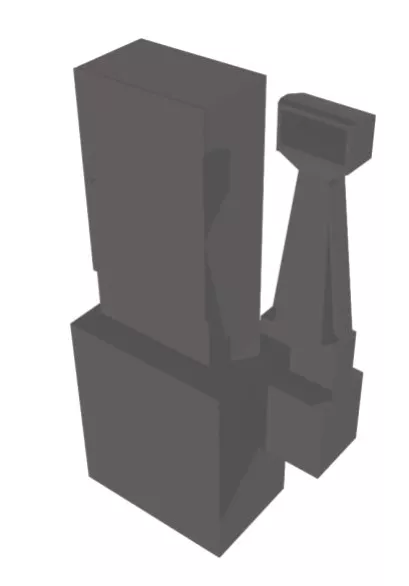

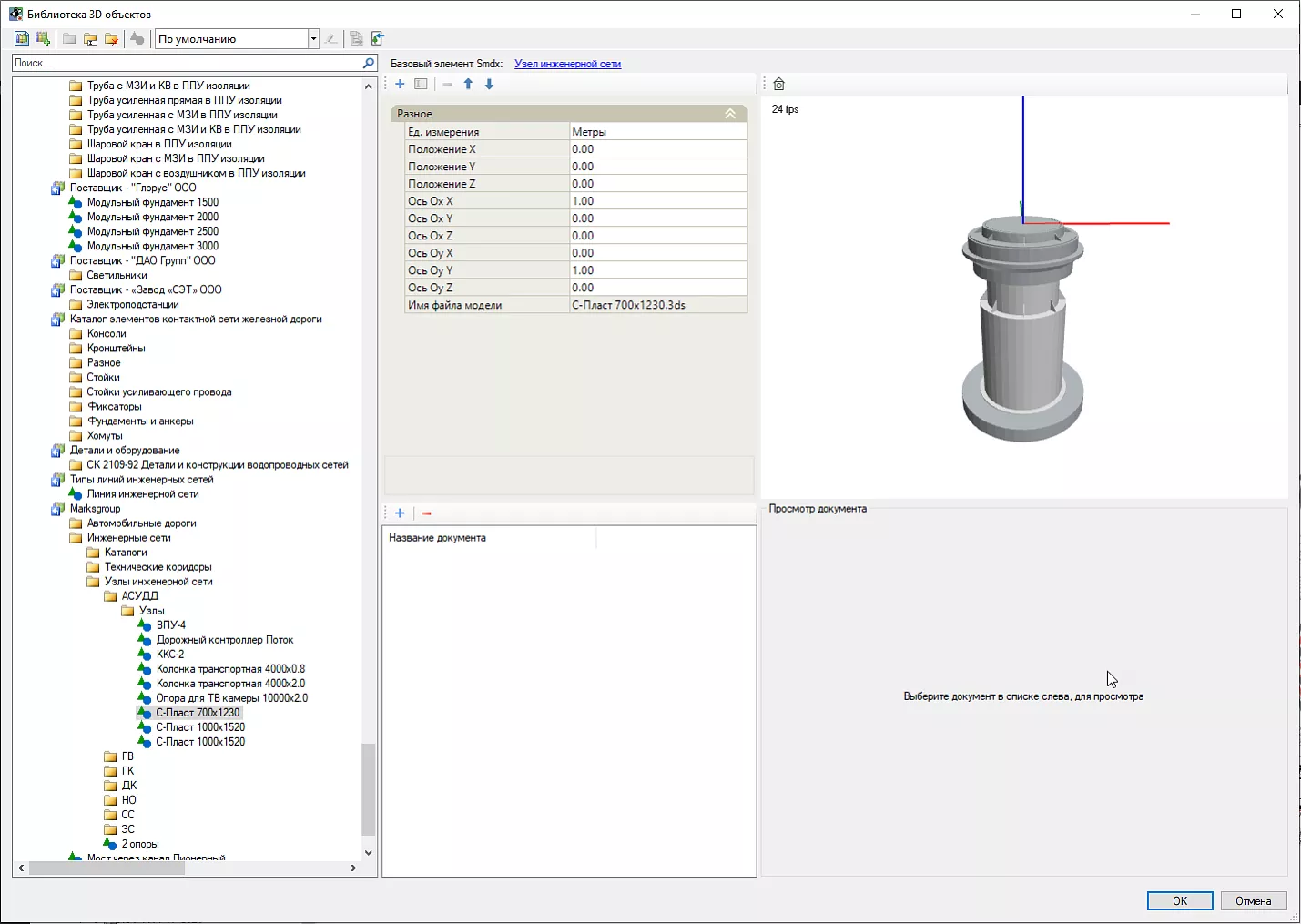

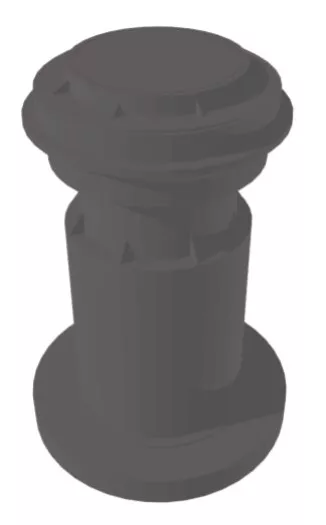

Все элементы узлов должны моделироваться через узлы, используя библиотеку 3D объектов;
Для удобства работы рекомендуется использовать конструкторы шаблонов для узлов и сегментов;
Профиль трассы моделируется в окне «Продольный профиль».

Требования к моделированию светофоров

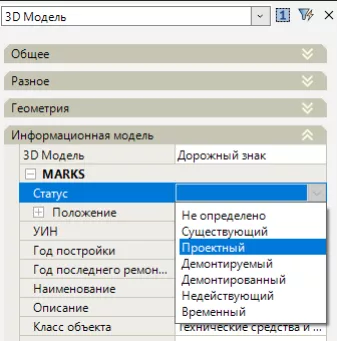

Каждый светофор должен находится в определенном слое в зависимости от своего статуса (Проектируемый, существующий, демонтируемый и т.д.);
Моделирование должно быть выполнено с учетом смежных проектных решений и существующего рельефа местности;
Необходимо ссылаться на актуальную проектную и существующую поверхность;

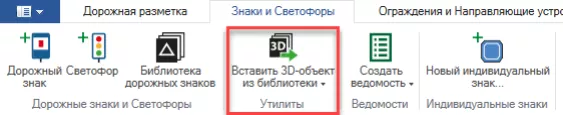

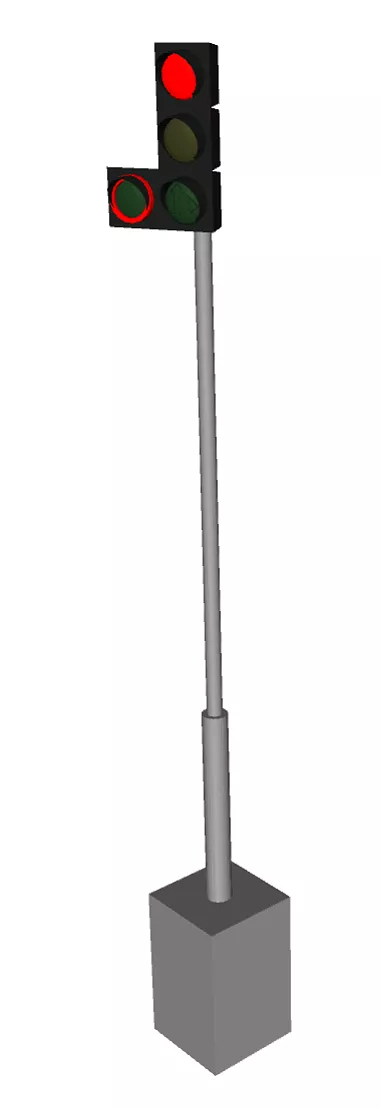

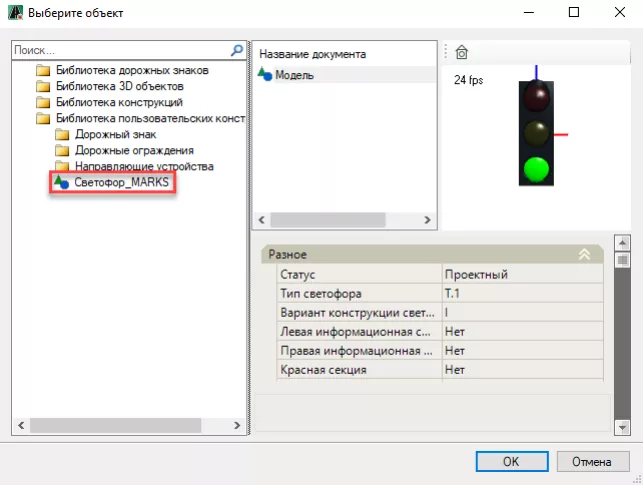

По умолчанию конструкция знака собирается из системной библиотеки конструкций. При моделировании светофоров необходимо использовать пользовательскую библиотеку конструкций используя конструкцию «Светофор_MARKS»;
Для изменения типа марки стойки, необходимо в свойствах дорожного знака выбрать элемент «Стойка дорожного знака» и заменить его на конструкцию из пользовательской библиотеки (Стойка СКМ_MARKS и т.д.);
Для изменения типа светофора, необходимо в свойствах перейти во вкладку «Элементы - Значение» и выбрать тип светофора.

Требования к параметризации электрических сетей

Таблица 73

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты	-	-	-	-
	Точные габариты	-	+	+	+
	Условное расположение	-	-	-	-
	Точное расположение	-	+	+	+
	Внешний образ/вид	-	+	+	+
Общие параметры
LOEi	Тип коммуникации	-	-	+	+
	Тип расположения участка трассы	-	-	+	+
	Тип прокладки участка трассы	-	-	+	+
	Высота над уровнем моря	-	-	+	+
	Глубина заложения трассы	-	-	+	+
	Высота надземного расположения трассы	-	-	+	+
	Способ прокладки трассы	-	-	+	+
	Тип укладки трассы	-	-	+	+
	Тип крепления траншеи	-	-	+	+
	Наименование	-	-	+	+
	Описание	-	-	+	+
	Код элемента	-	-	+	+
	Номер элемента	-	-	+	+
	Тип тока сети
	Тип тока сети	-	-	+	+
	Напряжение сети	-	-	+	+
	Заземление
	Устройство заземления	-	-	+	+
	Сопротивление устройства заземления	-	-	+	+
	Кабельная трасса
	Тип трассы	-	-	+	+
	Метод прокладки трассы	-	-	+	+
	Тип укладки трассы	-	-	+	+
	Диаметр кабеля	-	-	+	+
	Марка кабеля	-	-	+	+
	Материал проводов	-	-	+	+
	Количество жил	-	-	+	+
	Мощность трассы	-	-	+	+
	Напряжение трассы	-	-	+	+
	Размеры лотка, канала, тоннеля	-	-	+	+
	Глубина заложения	-	-	+	+
	Высота над поверхностью земли	-	-	+	+
	Отдельные элементы (камеры, футляры, шахты и пр.)
	Тип элемента	-	-	+	+
	Нижняя отметка элемента	-	-	+	+
	Верхняя отметка элемента	-	-	+	+
	Материал	-	-	+	+
	Конструктивные особенности	-	-	+	+
	Срок службы	-	-	+	+
	Опоры воздушных линий (ВЛ)
	Тип опоры	-	-	+	+
	Высота опоры	-	-	+	+
	Габаритные размеры в плане	-	-	+	+

Требования к параметризации сетей связи

Таблица 74

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты	-	-	-	-
	Точные габариты	-	+	+	+
	Условное расположение	-	-	-	-
	Точное расположение	-	+	+	+
	Внешний образ/вид	-	+	+	+
Общие параметры
LOEi	Тип коммуникации	-	-	+	+
	Тип расположения участка трассы	-	-	+	+
	Тип прокладки участка трассы	-	-	+	+
	Высота над уровнем моря	-	-	+	+
	Глубина заложения трассы	-	-	+	+
	Высота надземного расположения трассы	-	-	+	+
	Способ прокладки трассы	-	-	+	+
	Тип укладки трассы	-	-	+	+
	Тип крепления траншеи	-	-	+	+
	Наименование	-	-	+	+
	Описание	-	-	+	+
	Код элемента	-	-	+	+
	Номер элемента	-	-	+	+
	Сеть связи
	Тип трассы	-	-	+	+
	Метод прокладки трассы	-	-	+	+
	Тип укладки трассы	-	-	+	+
	Диаметр кабеля	-	-	+	+
	Марка кабеля	-	-	+	+
	Материал проводов	-	-	+	+
	Тип сети связи
	Количество жил	-	-	+	+
	Изоляция кабеля	-	-	+	+
	Напряжение линии связи	-	-	+	+
	Размеры лотка, канала, тоннеля	-	-	+	+
	Глубина заложения	-	-	+	+
	Высота над поверхностью земли	-	-	+	+
	Отдельные элементы (камеры, футляры, шахты и пр.)
	Тип элемента	-	-	+	+
	Нижняя отметка элемента	-	-	+	+
	Верхняя отметка элемента	-	-	+	+
	Материал	-	-	+	+
	Конструктивные особенности	-	-	+	+
	Срок службы	-	-	+	+

Требования к параметризации светофоров

Таблица 75

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты	-*	-	-	-
	Точные габариты	-	+	+	+
	Условное расположение	-*	-	-	-
	Точное расположение	-	+	+	+
	Внешний образ/вид	-*	+	+	+
LOEi	КСИ Код класса	-	-	+	+	PHA
	КСИ Наименование класса	-	-	+	+	дисплей
	КСИ Класс строительной информации	-	-	+	+	Com
	Код элемента по классификатору	-	-	+	+	ЭЛ 70 70 02
	Код материала	-	-	+	+	Отсутствует
	Описание по классификатору	-	-	+	+	Светофоры
	Условное обозначение	-	-	+	+	Т.1 плк.II
	Опора	-	-	+	+	Труба 76х4х4200
	Фундамент	-	-	+	+	ФС1

*Моделируется в случае необходимости по запросу Заказчика

Запрещенные действия

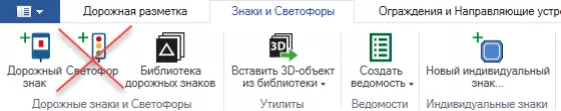

Использование стандартного элемента «Светофор»

Использование шаблона другой инженерной сети в начале работы
