12.17. Оборудование систем пожаротушения
Требования к моделированию
Таблица 162
Инструмент моделирования |
Рекомендуется использовать загружаемые семейства категории «Оборудование» |

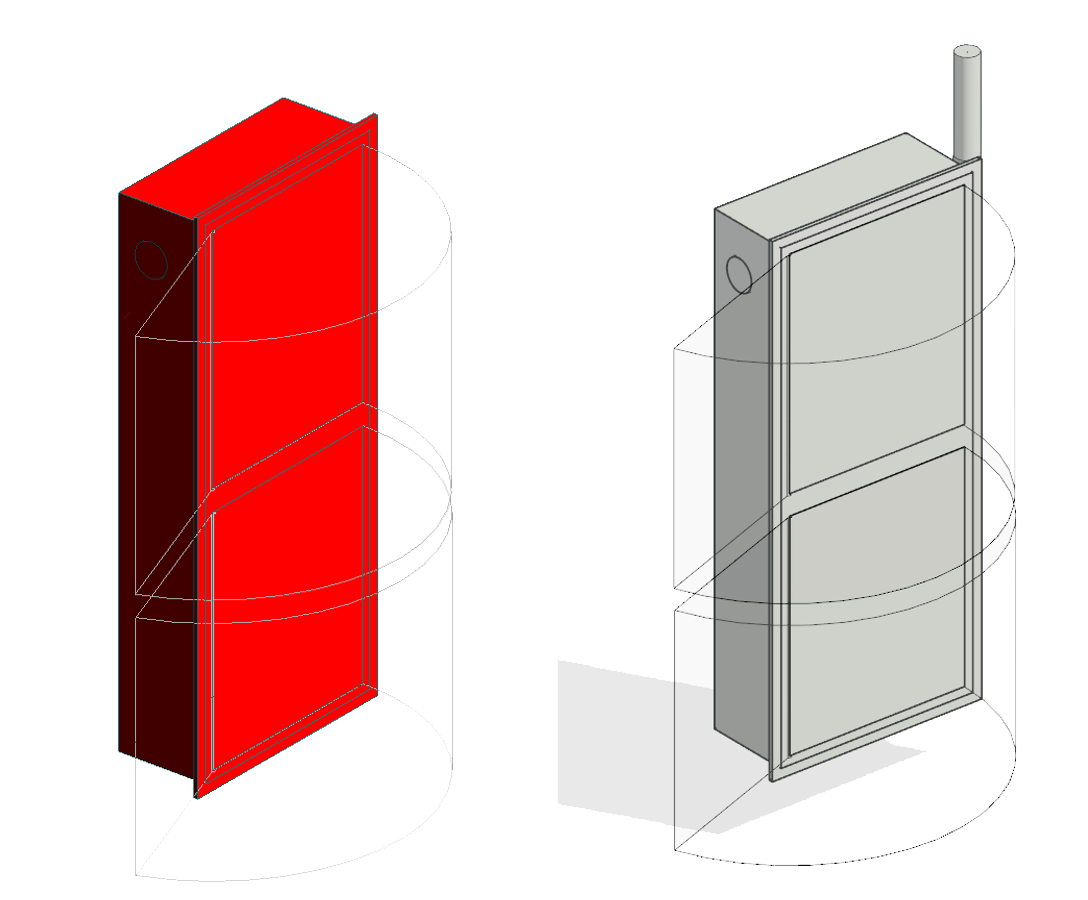

Внешний вид |
Проектируемый объем |
||
Этап |
К |
- |
ПД |
Выполняется: • Моделирование крупногабаритного оборудования, размещаемого в технических помещениях; |
|
ТД |
Выполняется: • Моделирование крупногабаритного оборудования, размещаемого в технических помещениях; • Заполнение идентификационных параметров оборудования, имеющего существенное влияние на проектные решения и стоимость проекта; |
|
РД |
Выполняется: • Моделирование в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций; |
|
Примечание |
||
На этапе ПД и РД моделируются зоны обслуживания крупногабаритного оборудования в виде объемных элементов с назначением материала «12.Условный_(УСЛ)_Зона обслуживания» из шаблона MARKS. Зоны обслуживания выполняются вложенными семействами категории «Обобщенная модель». |
||
Запрещенные действия |
||
Разработка элементов модели участвующих в оформленим документации в рабочих наборах начинающихся с «(50)_» |
||
Требования к параметризации
Таблица 145
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень проработки геометрии |
||||||
Геометрия |
Условные габариты |
• |
• |
|||
Точные габариты |
• |
|||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
• |
• |
|||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Длина (ADSK_Размер_Длина) |
• |
600 мм |
|||
Высота (ADSK_Размер_Высота) |
• |
500 мм |
||||
Ширина (ADSK_Размер_Ширина) |
• |
100 мм |
||||
Идентификация |
Классификация систем |
• |
• |
• |
Пожаротушение |
|
Тип системы |
• |
• |
• |
Приточная жидкость |
||
Имя системы \ MARKS_СО_Имя системы3 |
• |
• |
• |
П11 |
||
ADSK_Наименование |
• |
• |
• |
Пожарный шкаф |
||
Маркировка |
ADSK_Позиция1 |
• |
||||
ADSK_Марка |
• |
|||||
Ресурсы |
ADSK_Количество |
• |
• |
• |
1 |
|
ADSK_Единица измерения |
• |
• |
• |
шт. |
||
ADSK_Завод-изготовитель1 |
• |
• |
Россия |
|||
ADSK_Код изделия1 |
• |
123456 |
||||
Положение |
ADSK_Номер здания |
• |
• |
Строение 1 |
||
ADSK_Этаж |
• |
• |
• |
2 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
3 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей2 |
• |
• |
• |
П1.1 |
|
1 - Заполняется только у элементов, для которых явное указание требуется согласно проектным решениям.
2 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
3 - Параметры, которые добавляются и заполняются автоматически при использовании плагинов MARKS DIGITAL
