12.28. Датчики СС, АВТ
Требования к моделированию
Таблица 186
Инструмент моделирования |
Стандартный инструмент «Датчики» Стандартный инструмент «Охранная сигнализация» Стандартный инструмент «Устройства вызова и оповещения» Стандартный инструмент «Устройства связи» Стандартный инструмент «Электрические приборы» Стандартный инструмент «Пожарная сигнализация» |

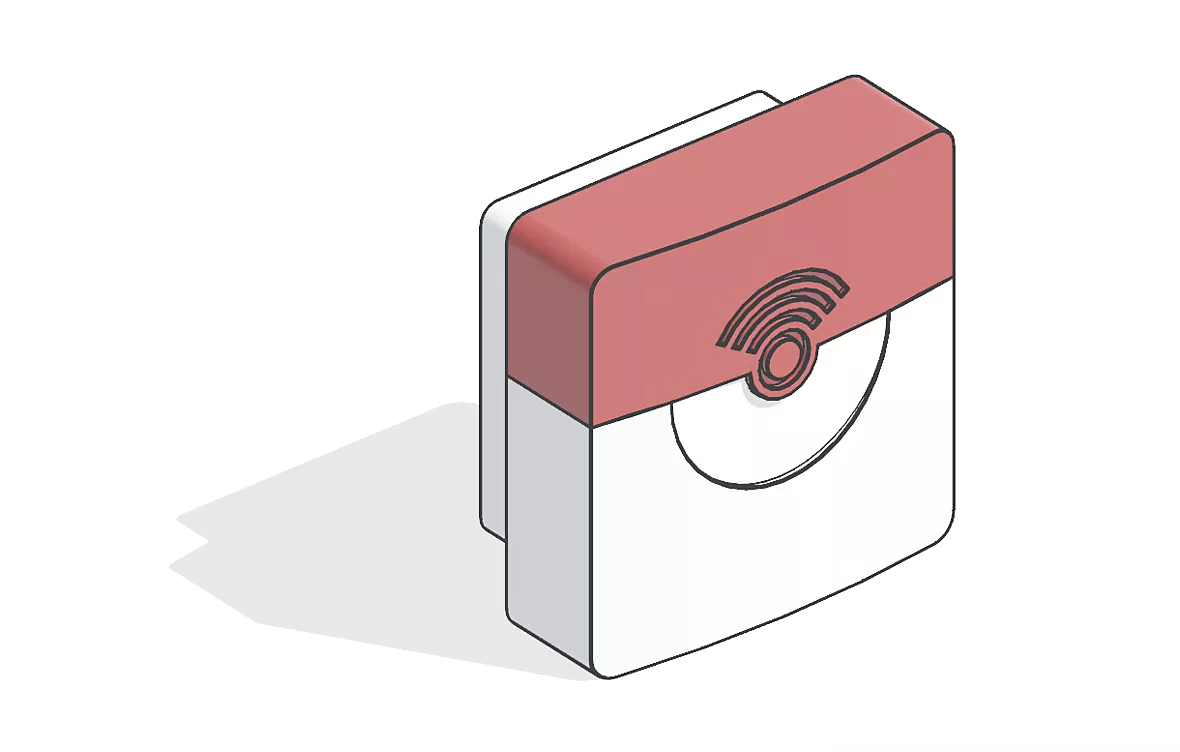

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется |
ПД |
Не моделируется |
|
ТД |
Выполняется: • Моделирование с условным расположением и условными габаритами по техническим, типовым этажам, паркингу, помещениях МОП (по требованию); • Заполнение параметров необходимых для формирования сводной ведомости объемов работ и оборудования (по требованию); |
|
РД |
Выполняется: • Моделирование датчиков в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций; |
|
Примечание |
||
- |
||
Запрещенные действия |
||
Разработка элементов модели участвующих в оформленим документации в рабочих наборах начинающихся с «(50)_» |
||
Требования к параметризации
Таблица 181
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень проработки геометрии |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
|||||
Условное расположение |
• |
|||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Ширина |
• |
• |
100 мм |
||
ADSK_Размер_Высота |
• |
• |
100 мм |
|||
ADSK_Размер_Глубина |
• |
• |
50 мм |
|||
Идентификация |
ADSK_Наименование |
• |
• |
Извещатель пожарный звуковой Розетка встраиваемая, 2P+E, IP20 |
||
Маркировка |
ADSK_Позиция1 |
• |
||||
ADSK_Марка |
• |
|||||
Ресурсы |
ADSK_Количество |
• |
• |
5 |
||
ADSK_Единица измерения |
• |
• |
шт. |
|||
ADSK_Завод-изготовитель1 |
• |
• |
Россия |
|||
ADSK_Код изделия1 |
• |
• |
123456 |
|||
Положение |
ADSK_Номер здания |
• |
• |
Строение 1 |
||
ADSK_Этаж |
• |
• |
2 |
|||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
3 |
|||
MARKS_Подземная часть |
• |
• |
Да/Нет |
|||
Прочее |
ADSK_Комплект чертежей2 |
• |
ИОС1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется согласно проектным решениям.
2 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
3 - Параметры, которые добавляются и заполняются автоматически при использовании плагинов MARKS DIGITAL
