Аналитическая модель
Назначение
Плагин предназначен для включения и отключения аналитической модели у несущих элементов сооружения. (Аналитическая модель включается и выключается параметром “Включить аналитическую модель”).

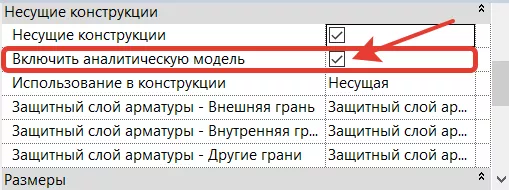

Рис. 1. Включить аналитическую модель
Возможны 4 случая:
1. Количество элементов со включенной аналитической моделью больше, чем с выключенной.
После работы плагина, у всех элементов будет выключена аналитическая модель.
2. Количество элементов со включенной аналитической моделью меньше, чем с выключенной.
После работы плагина, у всех элементов будет включена аналитическая модель.
3. Количество элементов со включенной аналитической моделью равно, количеству элементов с выключенной.
После работы плагина, у всех элементов будет включена аналитическая модель.
4. В модели нет элементов несущих конструкций.
Revit выдаст ошибку Рис.2.

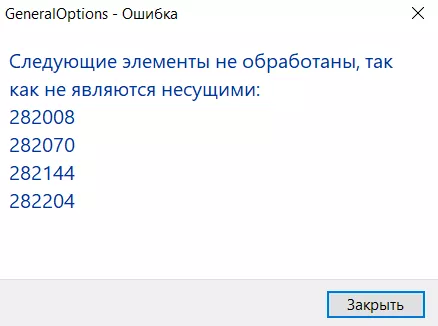

Рис. 2. Ошибка обработки для не несущих элементов
Подобная ошибка появляется всегда, при попытке использовать плагин в файле, где присутствуют ненесущие элементы.
Использование
Для того чтобы плагин отработал необходимо найти на ленте вкладку «Marks» (1), перейти в раздел «Несущие конструкции» (2), в инструментах на текущей вкладке ленты, кликом правой кнопкой мыши выбрать «Переключить аналитику».

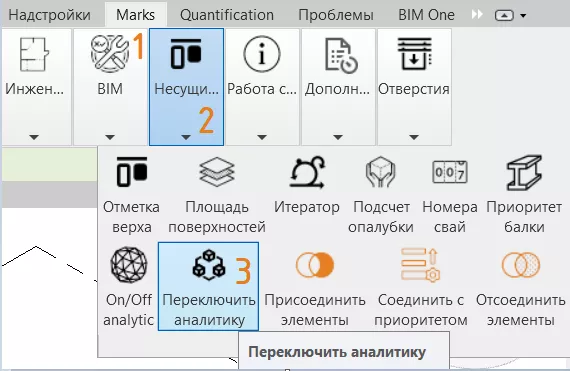

Рис. 3. Расположение плагина на ленте
Возможные ошибки
1. Функционал апдейтера не работает с элементами в группе. Текущие элементы в группе необходимо обработать руками.

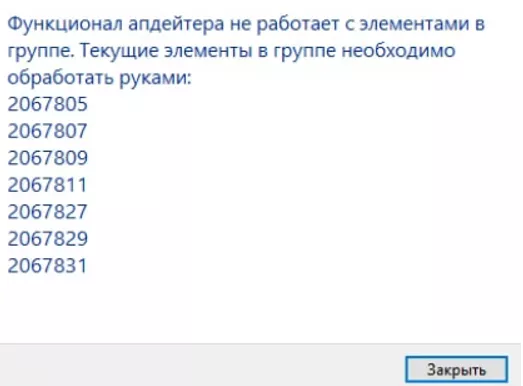

Рис. 4. Ошибка при работе с группой
При копировании группы, Revit наследует параметры исходной группы.
Если аналитическая модель выключена у исходной группы, то у элементов новой группы она так же будет выключена.
Если аналитическая модель включена у исходной группы, то у элементов новой группы она так же будет включена.
Апдейтер НЕ обрабатывает элементы находящиеся в группах.
Открытие инструмента «On/off analytic»
1. Инструмент «On/off analytic» находится на ленте Revit во вкладке Marks – Несущие конструкции.

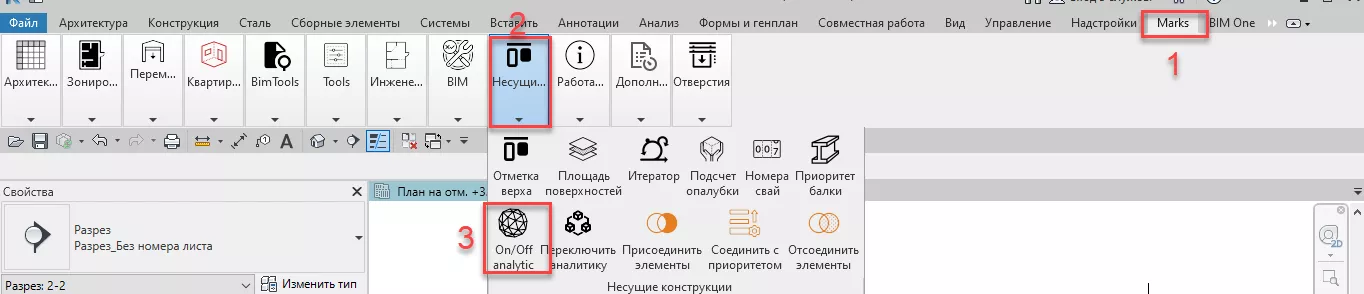

Рис. 1. Инструмент «On/off analytic» на ленте
Описание функционала и принцип работы инструмента «On/off analytic»
Инструмент предназначен для включения или выключения построения аналитической модели для новых добавляемых элементов конструкций.
При построении физической модели Revit параллельно формирует аналитическую модель.

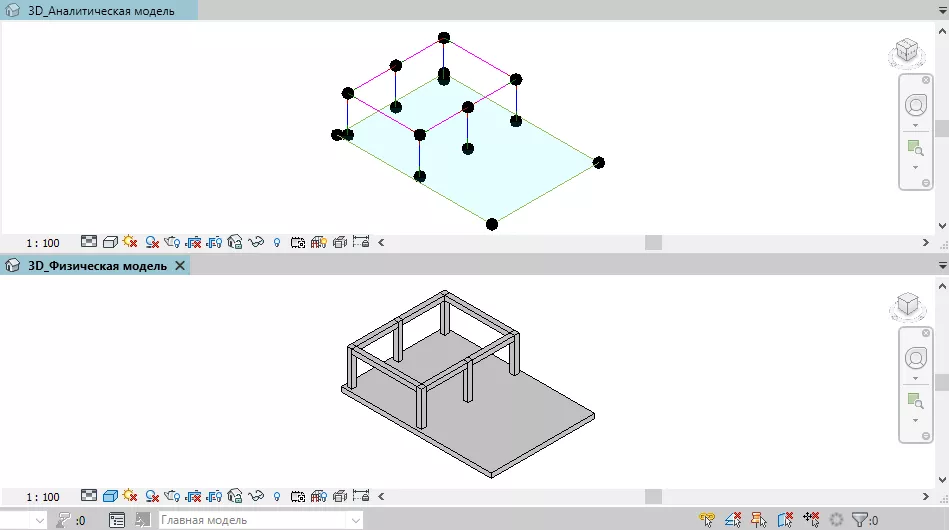

Рис. 2. Физическая и аналитическая модель Revit
Если в процессе моделирования, необходимость в построении аналитической модели для вас стала неактуальна, то её дальнейшее создание можно отключить инструментом «On/off analytic». После клика появится следующее окно:

Рис. 3. Рабочее окно On/off analytic
После этого будет формироваться только физическая модель.

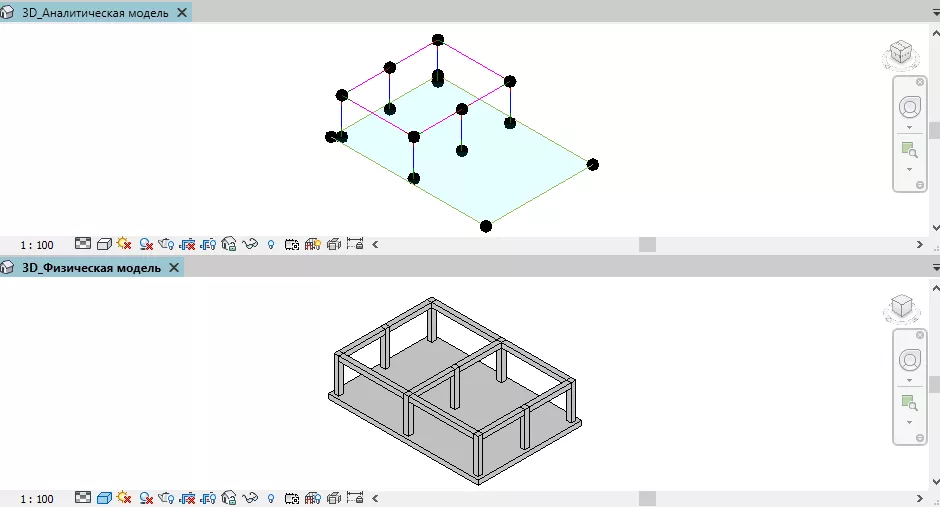

Рис. 4. Модель Revit с новыми элементами
Если вам вновь требуется моделировать аналитическую модель, данный инструмент возвращает эту функцию обратно.

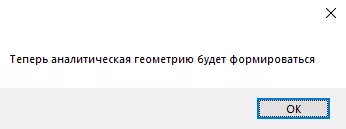

Рис. 5. Рабочее окно On/off analytic
