10.17. Полы
Требования к моделированию
Таблица 67
Инструмент моделирования |
Системное семейство категории «Перекрытия» инструментом «Перекрытие: архитектурное». |
Уклоны пола должны быть заданы инструментом «Изменить субэлементы». |
Внешний вид |

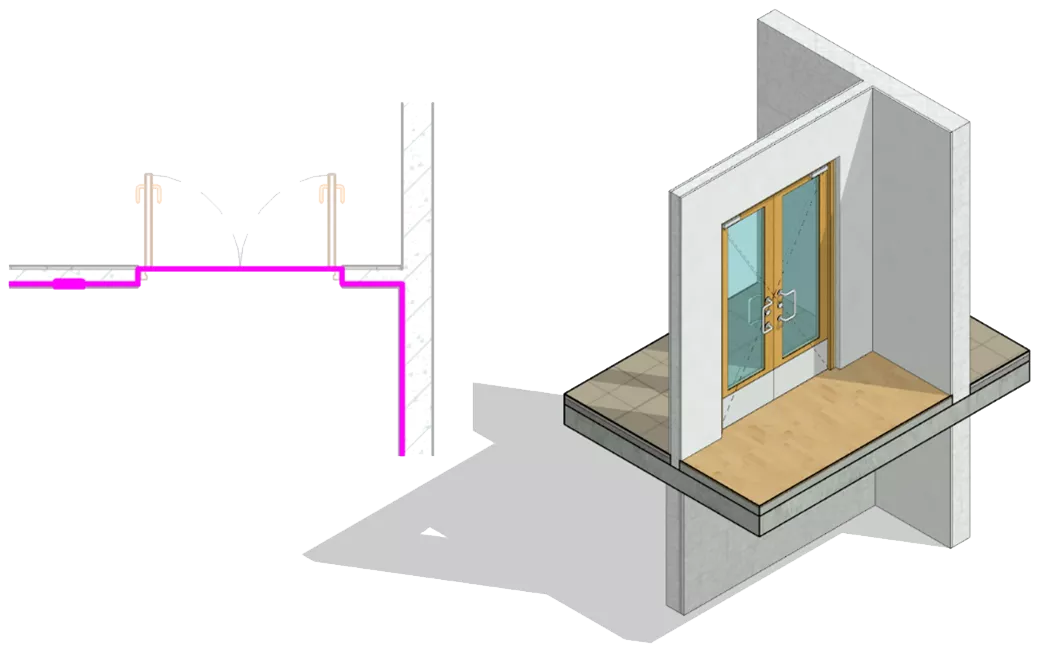

Контур пола необходимо моделировать с учетом пространства в дверном проеме.
Проектируемый объем |
||
Этап |
К |
Моделируется условной проектной толщиной для формирования корректных высотных отметок на типовых и уникальных этажах. Допускается моделирование одного пола на перекрытие всего этажа. |
ПД |
Выполняется: • Моделирование отдельными перекрытиями в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Моделирование отдельными перекрытиями в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Моделирование отдельными перекрытиями в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |

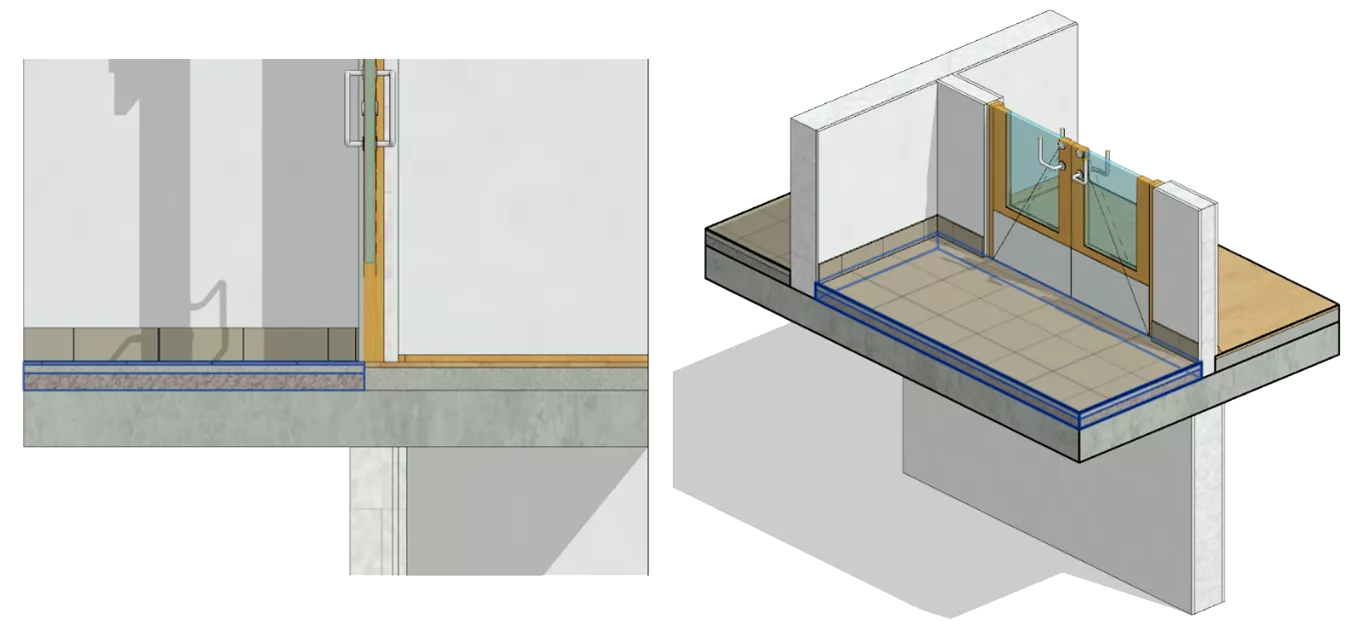

Полы моделируются отдельно от несущего перекрытия. |
Всем слоям должна быть назначена корректная функция. Допускается моделирование структуры пола условно при условии заполнения подробной структуры состава пола в параметр. |
Допускается соединение с несущими конструкциями, с условием дальнейшего размещения конструкции в скрытый рабочий набор (50)_Имитация. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Моделирование полов одним контуром в нескольких помещениях на Концепции. |
Некорректное использование функций слоев. |
Требования к параметризации
Таблица 68
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
• |
|||
Точные габариты |
• |
• |
||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
• |
|||
Однослойная структура (допускается) |
• |
• |
• |
• |
||
Многослойная структура |
• |
|||||
Материалы2 |
• |
• |
• |
|||
Уклон |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь / MARKS_Размер_Площадь |
• |
• |
• |
20,0 м² |
|
Толщина / ADSK_Размер_Толщина |
• |
• |
• |
80 мм |
||
Объем |
• |
• |
• |
1,6 м³ |
||
Идентификация |
Описание |
• |
• |
Конструкция пола |
||
MARKS_Состав конструкции |
• |
• |
1. Ламинат 2. Подложка 3. Стяжка – 80 мм |
|||
Маркировка |
ADSK_Марка |
• |
• |
1 [тип пола в соответствии с экспликацией полов] |
||
Ресурсы |
ADSK_Единица измерения |
• |
м³ |
|||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
