12.18. Кабельные лотки
Требования к моделированию
Таблица 164
Инструмент моделирования |
Стандартный инструмент «Кабельные лотки» |

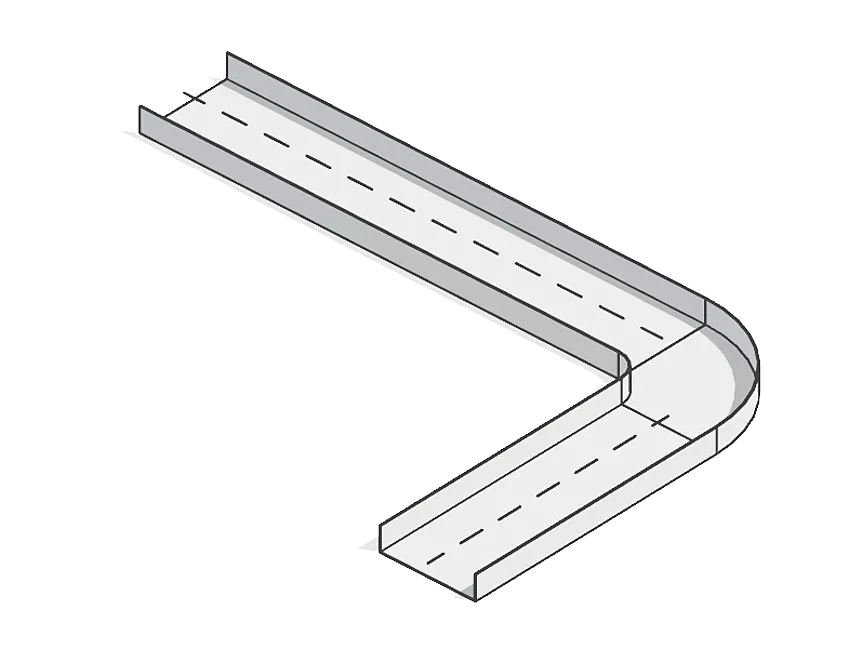

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется |
ПД |
Выполняется: • Моделирование кабельных лотков шириной от 200мм по техническим и типовым этажам, паркингу; |
|
ТД |
Выполняется: • Моделирование кабельных лотков шириной от 200мм по техническим и типовым этажам, паркингу; • Заполнение параметров необходимых для формирования сводной ведомости объемов работ и оборудования; |
|
РД |
Выполняется: • Моделирование всех кабельных лотков магистральных, распределительных и групповых сетей электроснабжения в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций; |
|
Примечание |
||
- |
||
Запрещенные действия |
||
Разработка элементов модели участвующих в оформленим документации в рабочих наборах начинающихся с «(50)_» |
||
Требования к параметризации
Таблица 165
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень проработки геометрии |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
||||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Ширина |
• |
• |
300 мм |
||
Высота |
• |
• |
50 мм |
|||
Длина |
• |
• |
3000 мм |
|||
Идентификация |
ADSK_Наименование |
• |
• |
Листовой перфорированный кабельный лоток, длина секции 2000 мм, толщина металла 1 мм, сечением 300х100 мм |
||
Маркировка |
ADSK_Позиция1 |
• |
||||
ADSK_Марка |
• |
• |
||||
Ресурсы |
ADSK_Количество |
• |
• |
50 |
||
ADSK_Единица измерения |
• |
• |
шт. |
|||
ADSK_Завод-изготовитель1 |
• |
• |
Россия |
|||
ADSK_Код изделия1 |
• |
123456 |
||||
Положение |
ADSK_Номер здания |
• |
• |
Строение 1 |
||
ADSK_Этаж |
• |
• |
2 |
|||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
3 |
|||
MARKS_Подземная часть |
• |
• |
Да/Нет |
|||
Прочее |
ADSK_Комплект чертежей2 |
• |
• |
ИОС1 |
||
1 - Заполняется только у элементов, для которых явное указание требуется согласно проектным решениям.
2 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
3 - Параметры, которые добавляются и заполняются автоматически при использовании плагинов MARKS DIGITAL
