5. Рабочие процедуры и методики - Работа с ведомостями и спецификациями. Часть 1

Назад
Содержание

5. Рабочие процедуры и методики - Работа с ведомостями и спецификациями. Часть 1

0
5.2. Работа с ведомостями и спецификациями

Шаблон АР содержит заготовленные спецификации позволяющие решать проектные задачи в рамках процесса проектирования, получать оформленные спецификации по ГОСТ, заполнять данные и извлекать различные количественные показатели.

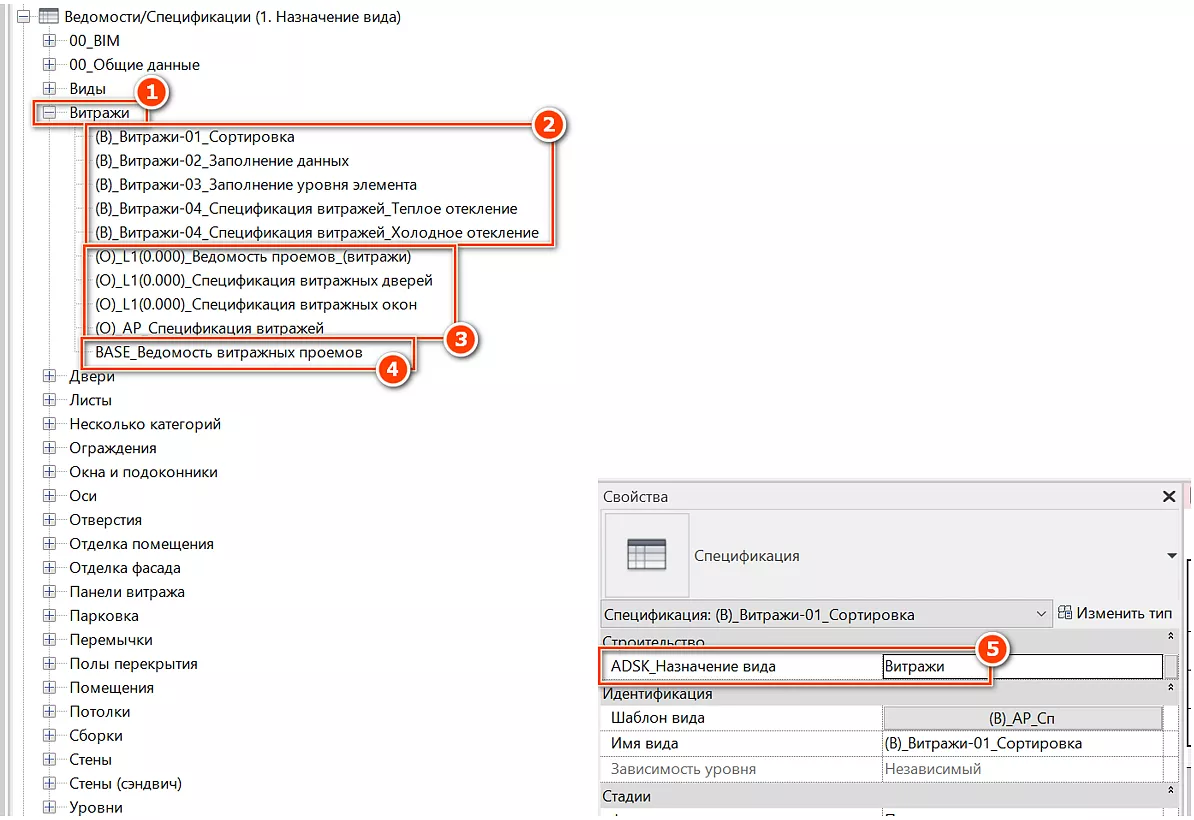

Все спецификации собраны по отдельным веткам в диспетчере проектов согласно проектной задаче [1]. За группировку отвечает параметр «ADSK_Назначение вида» [5] в свойствах спецификации. Спецификации имеют определенные префиксы и цифры в своем названии, а также описание позволяющее понять назначение спецификации (см. Рисунок 116).

Рисунок 116

Префиксы:

(В)_ - спецификации с таким префиксом относятся к вспомогательным [2]. Служат для заполнения данных необходимых для получения итоговых оформленных спецификаций. Цифры -01 -02 и т.д. в имени временных спецификаций подсказывают очередность заполнения параметров. Т.е. для достижения требуемого результата, данные должны быть внесены в спецификацию, имеющую в своем имени цифры «-01», а только потом уже следует перейди к спецификации с «-02» и далее по номерам.

(О)_ - спецификации с таким префиксам относятся к оформленным [3] и предназначены для размещения на листах проектной и рабочей документации. Данные спецификации выполнены в максимальном приближении к стандартам ГОСТ.

BASE – спецификации с таким префиксом [4] относятся к базовым оформленным спецификациям. Они служат основой для создания пользовательских оформленных спецификаций, если по каким-то причинам заготовленные оформленные спецификации не подходят.

5.2.1. Общие ведомости и спецификации

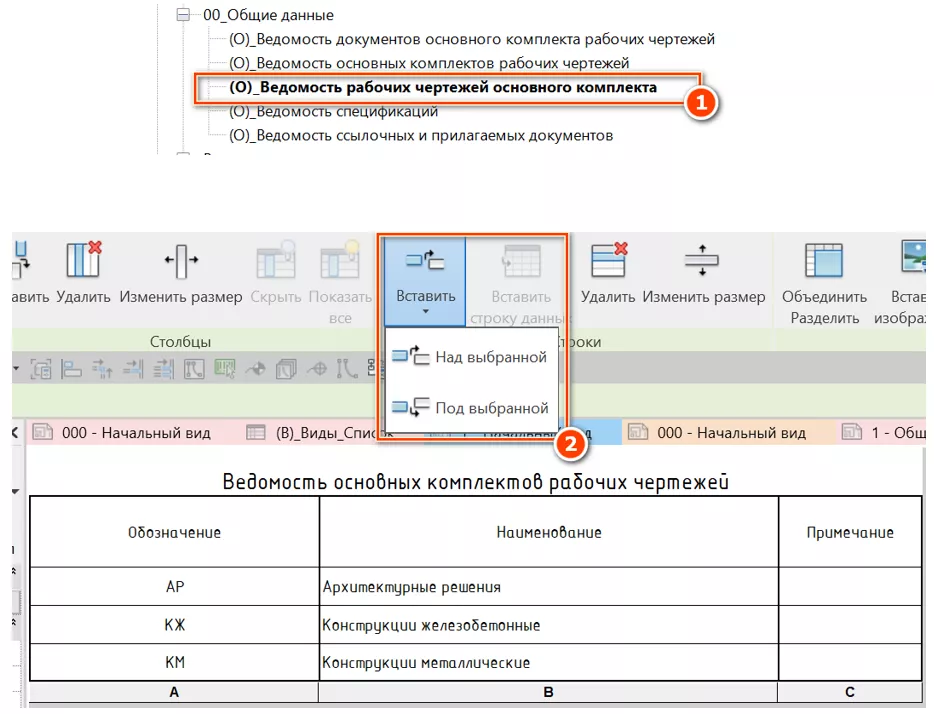

Шаблон содержит несколько ведомостей, относящихся к общим ведомостям проекта. Данные ведомости находятся в ветке «00_Общие данные» и предназначены для заполнения информации о комплектах. Все ведомости данной ветки кроме ведомости «(О)_Ведомость рабочих чертежей основного комплекта» [1] заполняются вручную. Проектировщик вписывает требуемые данные в соответствующие ячейки. При необходимости добавить строку следует использовать команду «Вставить - Под выбранной» [2] (см. Рисунок 117).

Рисунок 117

Ведомость листов с именем «(О)_Ведомость рабочих чертежей основного комплекта» заполняется автоматически.

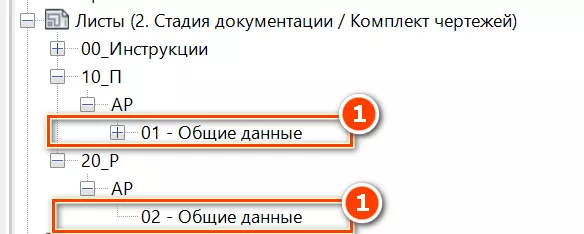

Таблицы из ветки «00_Общие данные» вынесены на первые листы [1] стартовых комплектов (см. Рисунок 118).


Рисунок 118

5.2.2. Виды

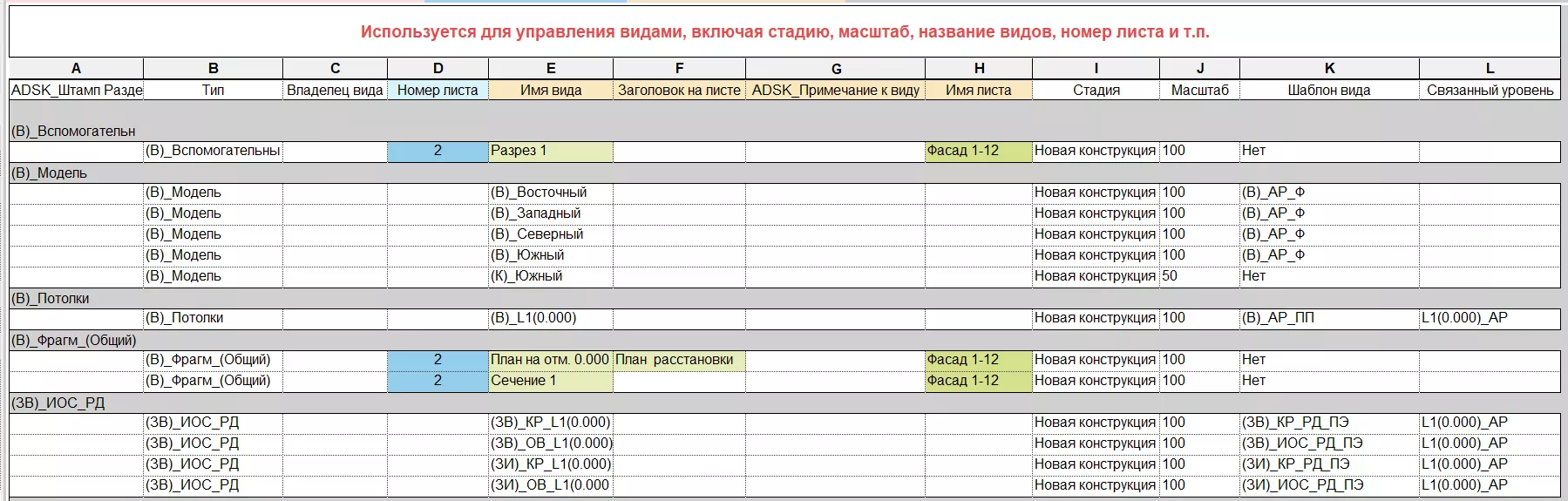

Для контроля и упрощения управления видами в шаблоне создана вспомогательная ведомость «(В)_Виды_Список»

С помощью этой ведомости удобно отслеживать виды, размещенные на листах, их масштаб, заголовки на листе и пр.

Рисунок 119

Для облегчения обнаружения видов, размещенных на листах, настроены предупреждения (условное форматирование таблицы): для видов, которые размещены на листах фон ячеек столбца «Номер листа» окрашивается светло-синим, фон ячеек «Имя вида» «Заголовок на листе» «ADSK_Примечание к виду» светло-зеленым, а фон ячеек столбца «Имя листа» окрашивается зеленым (см. Рисунок 119) .

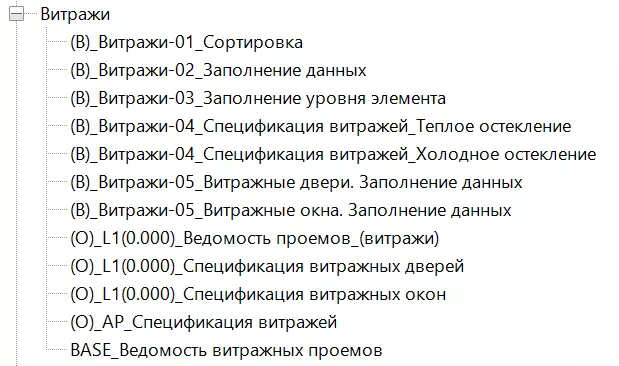

5.2.3. Витражи. Спецификация витражей

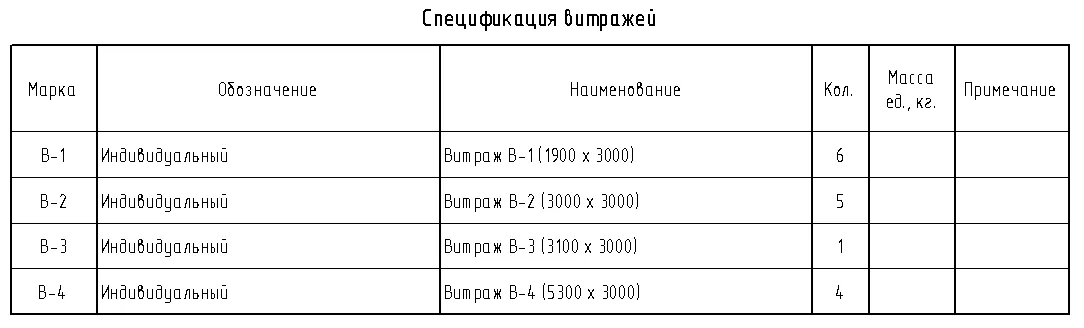

Спецификация витражей создается с помощью спецификации «(О)_АР_Спецификация витражей» (см. Рисунок 120).

Рисунок 120

Информация, попадающая в эту таблицу, является результатом заполнения параметров в витражных стенах. Для облегчения заполнения созданы две вспомогательные спецификации:

  • «(В)_Витражи-01_Сортировка»
  • «(В)_Витражи-02_Заполнение данных»

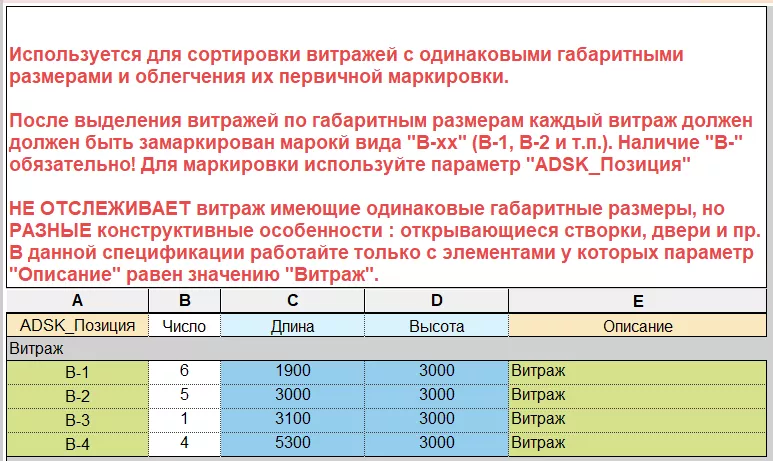

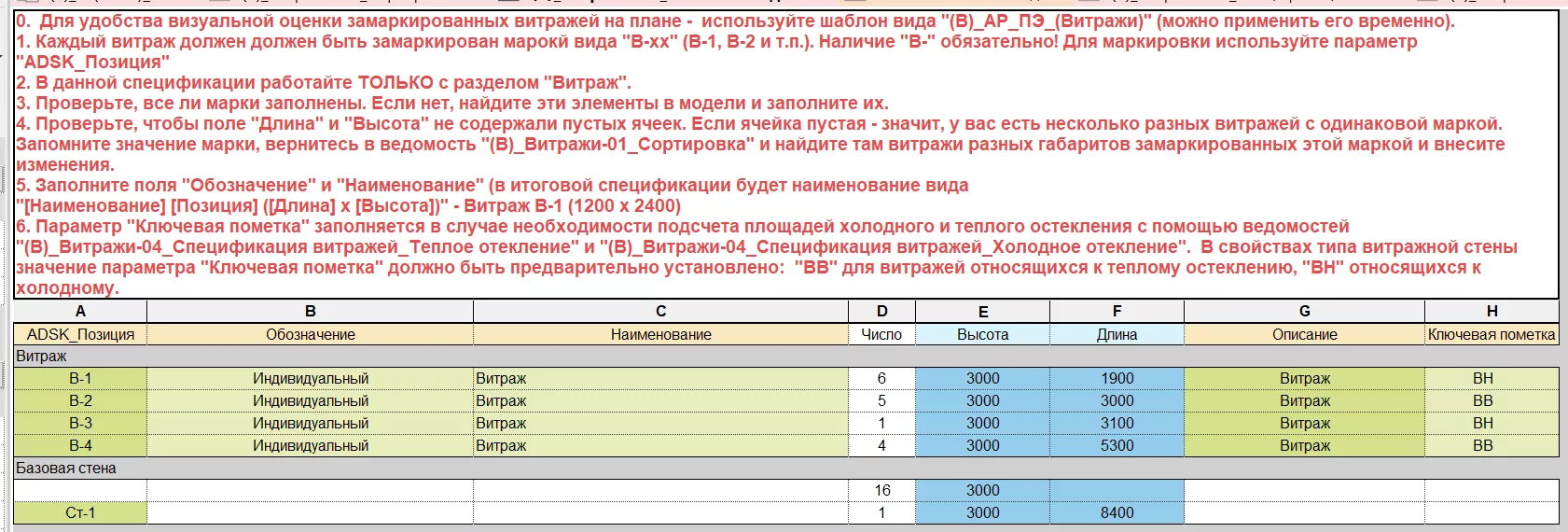

Спецификация «(В)_Витражи-01_Сортировка» (см. Рисунок 121) служит для первичной сортировки и группирования витражей по совпадающим габаритам высоты и длины, и позволяет ориентировочно оценить начальное количество уникальных экземпляров.

Рисунок 121

Дополнительная информация содержится в шапке таблицы. Данная таблица группирует витражи по их геометрическим размерам. В проекте два одинаковых по габаритам витража могут иметь различные конструктивные отличия и должны различаться маркировкой. Поэтому не стоит сразу же заполнять значения в столбце «ADSK_Позиция», так как существует вероятность замаркировать совпадающей маркой отличающиеся друг от друга витражи.

Рекомендуется выделить строку в ведомости, переключиться на 3d Вид и воспользоваться командой «Изолировать элемент». На виде останутся только выделенные витражи, что значительно упростит визуальный осмотр и поиск отличий. И лишь убедившись, что различия отсутствуют, можно заполнить значение параметра «ADSK_Позиция».

Спецификация «(В)_Витражи-03_Заполнение уровня элемента» служит для заполнения данных, визуального контроля и поиска ошибок (см. Рисунок 122).

Рисунок 122

В спецификации удобно заполнять значения параметров, а также контролировать правильность ранее введенных данных.

«Норма» для витража - зеленый фон в ячейках и отсутствие незаполненных ячеек. При наличии пустых ячеек - проверьте правильность маркировки.

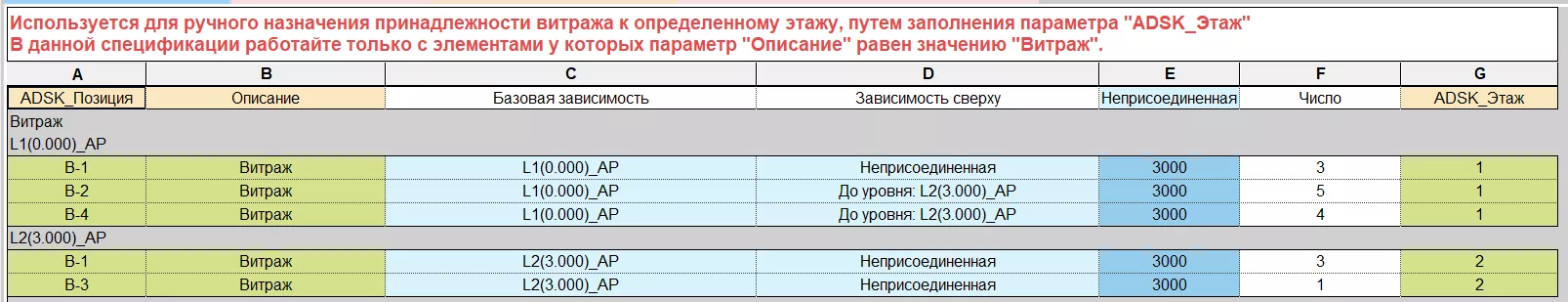

Ведомость «(В)_Витражи-03_Заполнение уровня элемента» (см. Рисунок 123) служит для заполнения параметра «ADSK_Этаж». По значениям этого параметра осуществляется разбиение и фильтрация виражей, находящихся в связанных файлах, поскольку стандартный функционал не позволяет получить значение уровня у витражей, находящихся в связанных файлах.

Рисунок 123

Для подсчета площадей холодного и теплого остекления созданы две вспомогательные ведомости:

  • «(В)_Витражи-04_Спецификация витражей_Теплое остекление» (см. Рисунок 124)

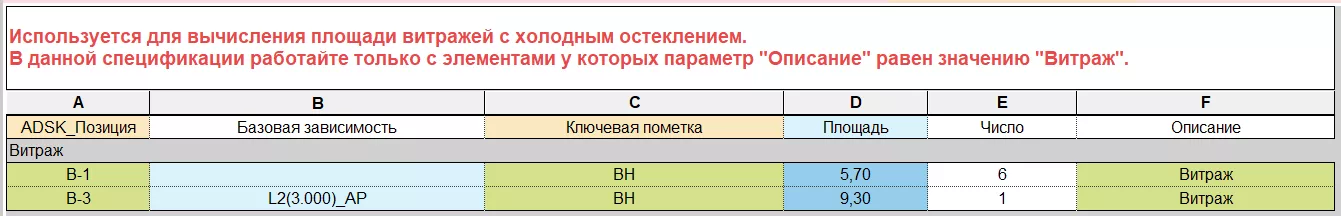

  • «(В)_Витражи-04_Спецификация витражей_Холодное остекление» (см. Рисунок 125)

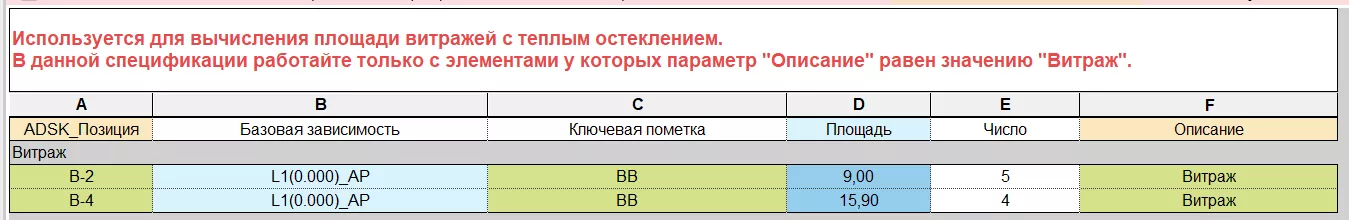

Рисунок 124. (В)_Витражи-04_Спецификация витражей_Теплое остекление

Рисунок 125. (В)_Витражи-04_Спецификация витражей_Холодное остекление

Для работы этих ведомостей в свойствах типа витражной стены значение параметра «Ключевая пометка» должно быть предварительно установлено: «ВВ» - для витражей, относящихся к теплому остеклению, «ВН» - относящихся к холодному.

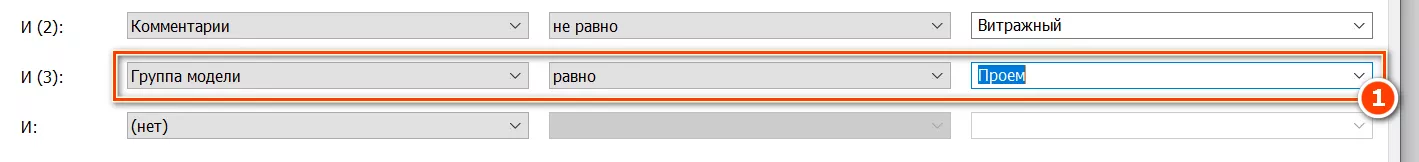

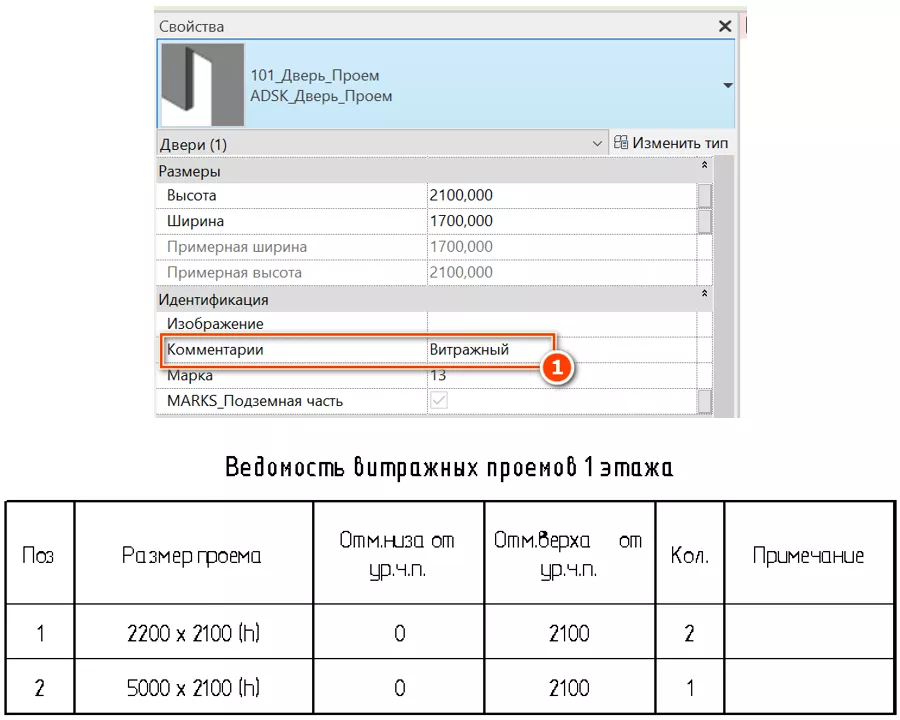

Спецификация «(О)_L1(0.000)_Ведомость проемов_(витражи)» используется для создания ведомости проемов в стенах предназначенных для установки витражей. Для формирования таких проемов используется семейство дверей «101_Дверь_Проем». Для того чтобы отнести данный пустой проем к витражным проемам, следует вписать значение «Витражный» для параметра «Комментарии». Данные проемы попадут в ведомость согласно геометрическим размерам. После чего следует заполнить параметр «Поз.» числами в порядке возрастания.

Рисунок 126

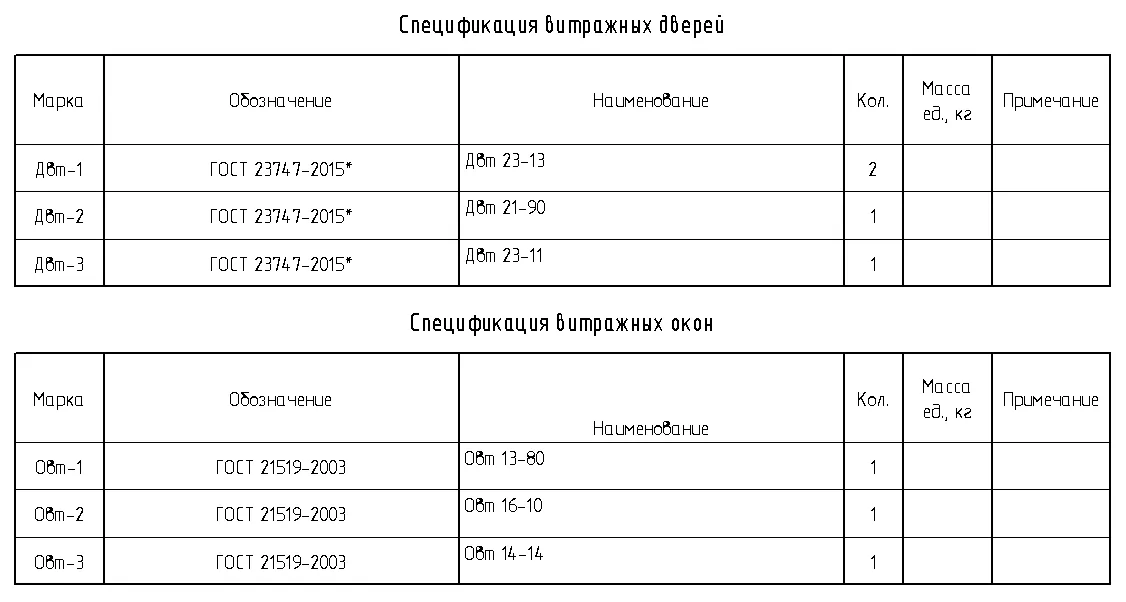

Ведомости витражных дверей «(О)_L1(0.000)_Спецификация витражных дверей» и витражных окон «(О)_L1(0.000)_Спецификация витражных окон» (см. Рисунок 129) формируются по результатам заполнения двух вспомогательных ведомостей:

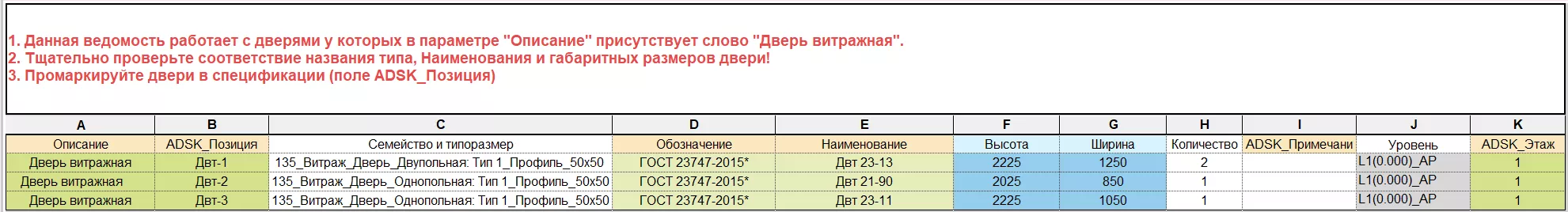

«(В)_Витражи-05_Витражные двери. Заполнение данных»

Рисунок 127

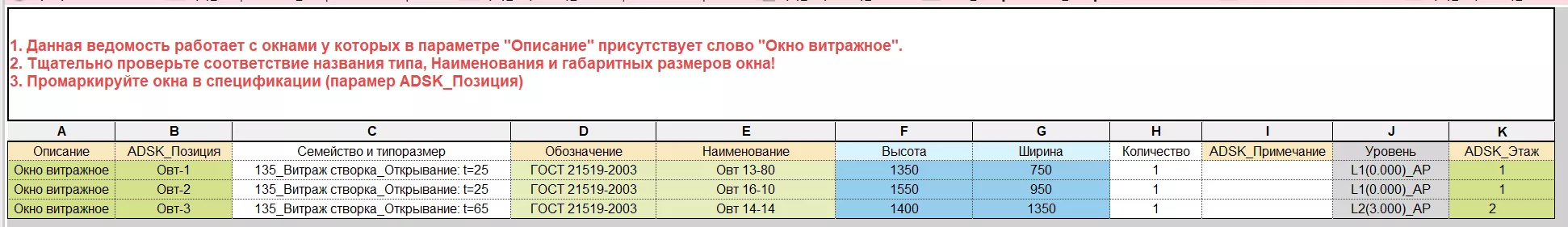

(В)_Витражи-05_Витражные окна. Заполнение данных

Рисунок 128

Рисунок 129

5.2.4. Двери. Спецификация элементов заполнения дверных проемов

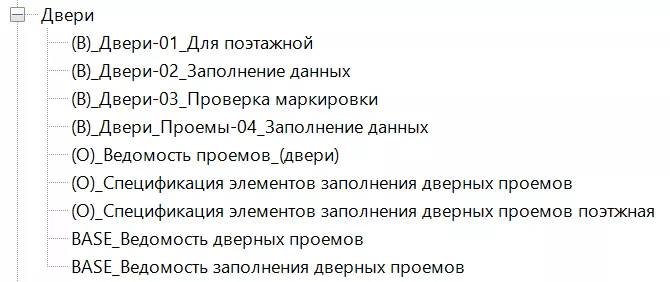

Ветка «Двери» содержит ведомости заполнения дверных проемов, ведомости пустых проемов и вспомогательные ведомости.

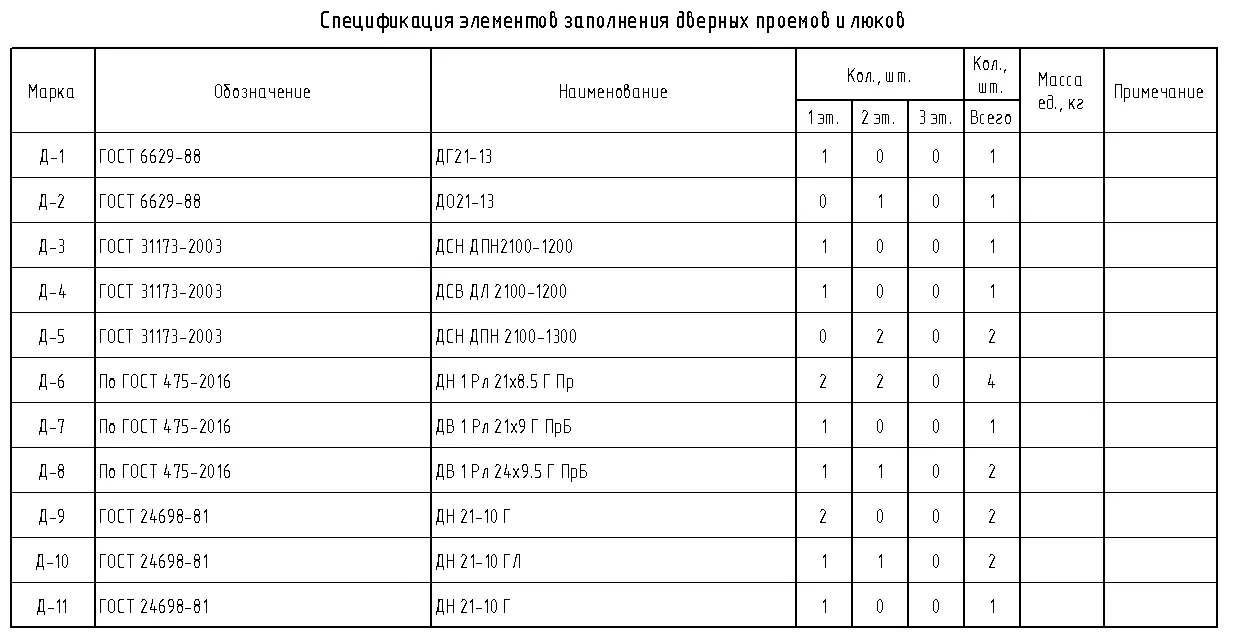

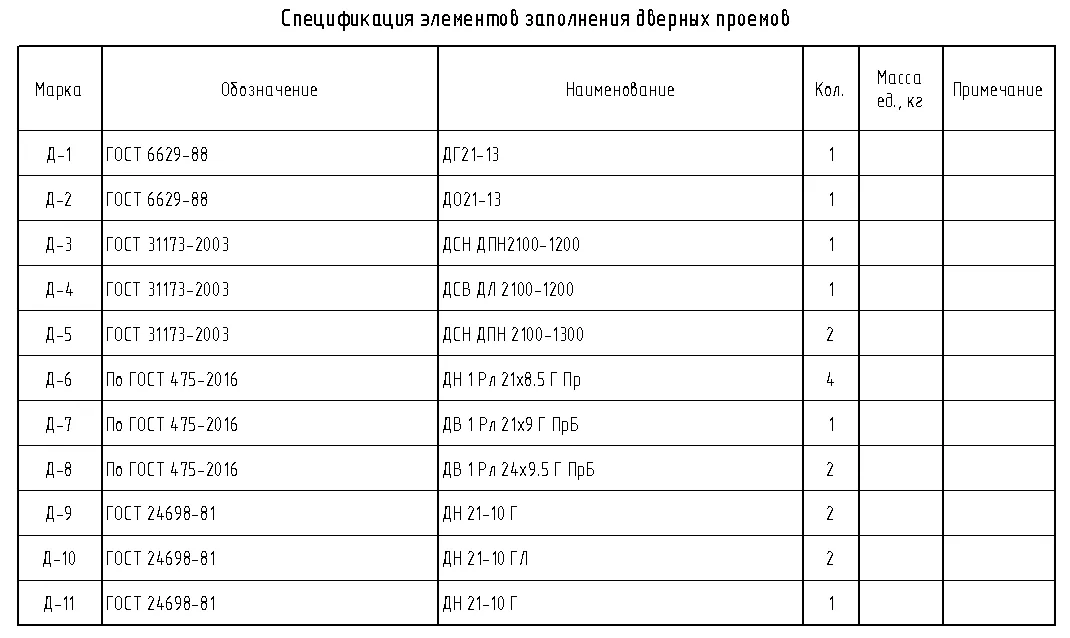

Спецификация дверей создается с помощью спецификации «(О)_Спецификация элементов заполнения дверных проемов» (см. Рисунок 130).

Для получения поэтажной спецификации дверей по ГОСТ используйте спецификацию «(О)_Спецификация элементов заполнения дверных проемов поэтажная» (см. Рисунок 131)

Рисунок 131

Данные в этих спецификациях являются результатом заполнения вспомогательных спецификаций:

  • «(В)_Двери-01_Для поэтажной»
  • «(В)_Двери-02_Заполнение данных»
  • «(В)_Двери-03_Проверка маркировки»

При работе над составлением спецификации дверей следует придерживаться следующей очередности действий:

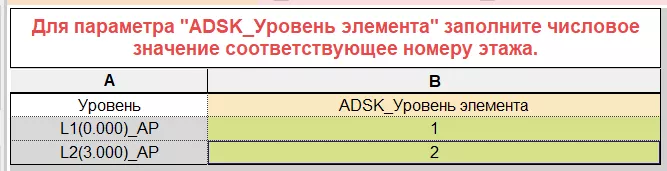

1. Заполните вспомогательную спецификацию «(В)_Двери-01_Для поэтажной» вписав значения параметра «ADSK_Уровень элемента» согласно номеру этажа на котором расположены двери (для дверей используется параметр «ADSK_Уровень элемента» поскольку он является числовым и может использоваться в условных выражениях, в отличие от текстового параметра «ADSK_Этаж») (см. Рисунок 132).

Рисунок 132

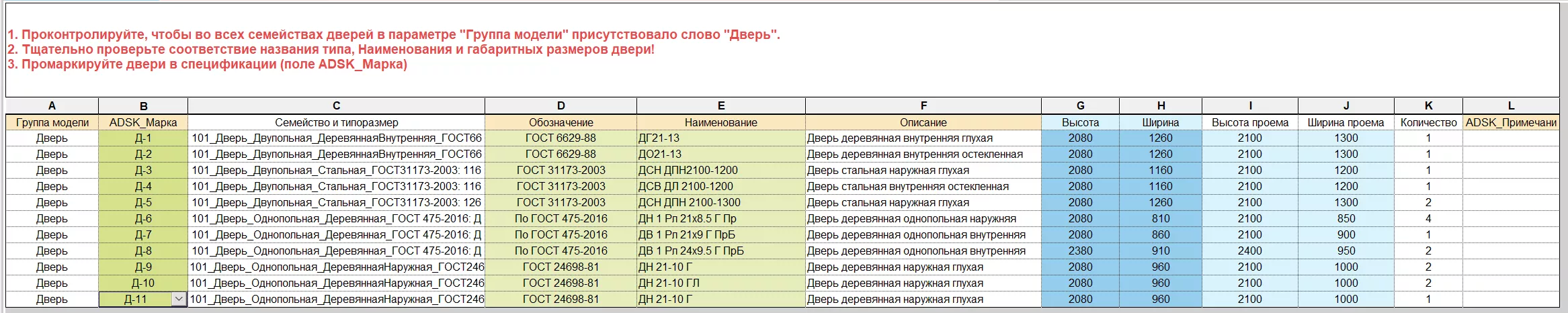

2. Заполните информацию в спецификации «(В)_Двери-02_Заполнение данных» (см. Рисунок 133).

Рисунок 133

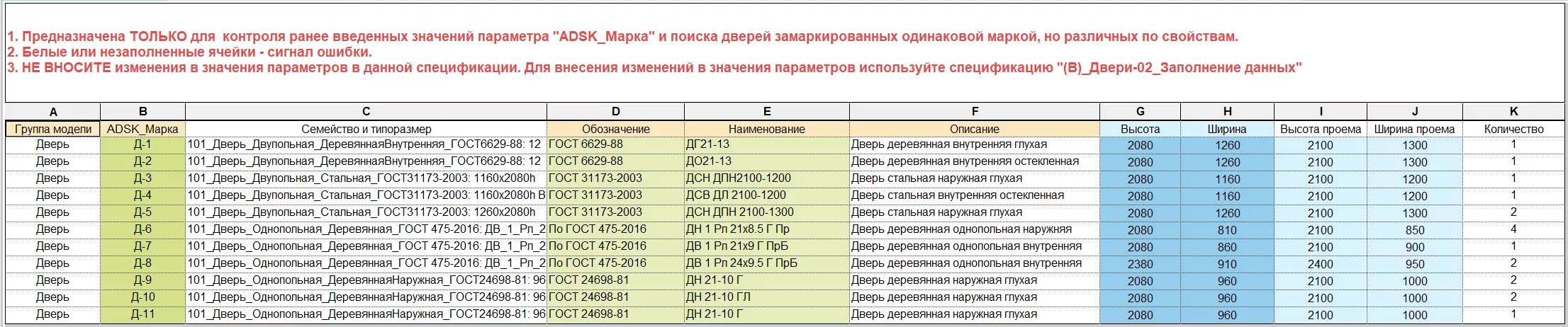

3. Для контроля маркировки используйте таблицу «(В)_Двери-03_Проверка маркировки» (см. Рисунок 134).

Рисунок 134

Для визуального контроля введенных значений и поиска ошибок, у таблицы настроено условное форматирование, «нормой» является зеленый цвет фона ячейки.

Сортировка и группирование дверей в данной спецификации настроена по параметрам «Описание» и «ADSK_Марка», поэтому при наличии дверей, имеющих одинаковую марку (значение параметра «ADSK_Марка»), но отличающихся по остальным параметрам, результатом группирования будут пустые ячейки на месте различающихся параметров. В этом случае следует вернуться обратно в спецификацию «(В)_Двери-02_Заполнение данных» и внести изменения.

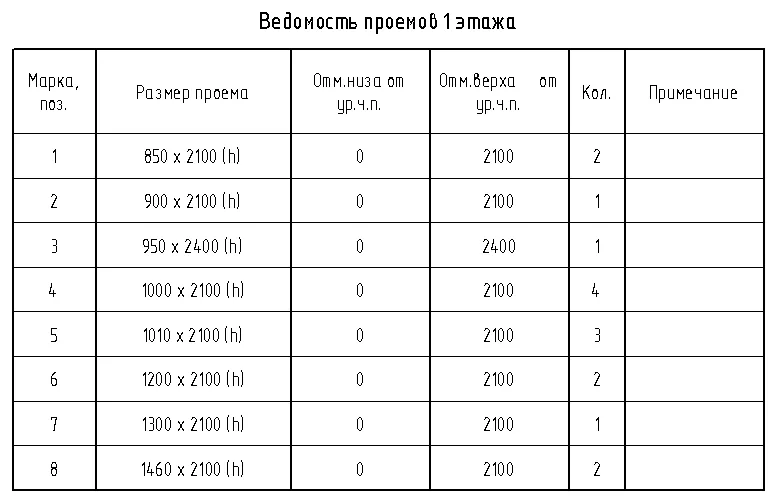

Ведомость кладочных проемов формируется на основе спецификации «(О)_Ведомость проемов_(двери)» (см. Рисунок 135). Данная спецификация содержит ведомость дверей и пустых проемов с размерами по габаритам отверстия в кладке. На основе данной ведомости может быть создана ведомость пустых проемов (проемов куда не вставляется изделие двери) путем задания критерия фильтрации [1].

Рисунок 135

5.2.5. Листы. Штамп заполнение данных

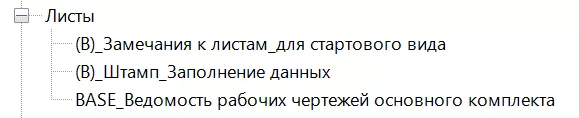

Ветка листы содержит вспомогательные ведомости для работы с листами.

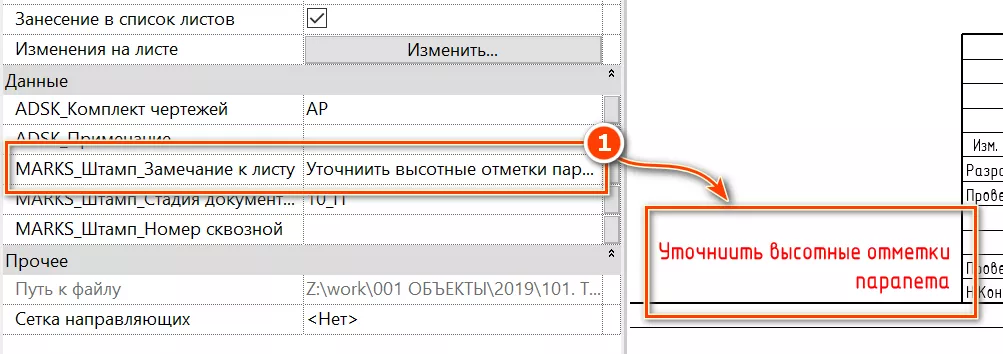

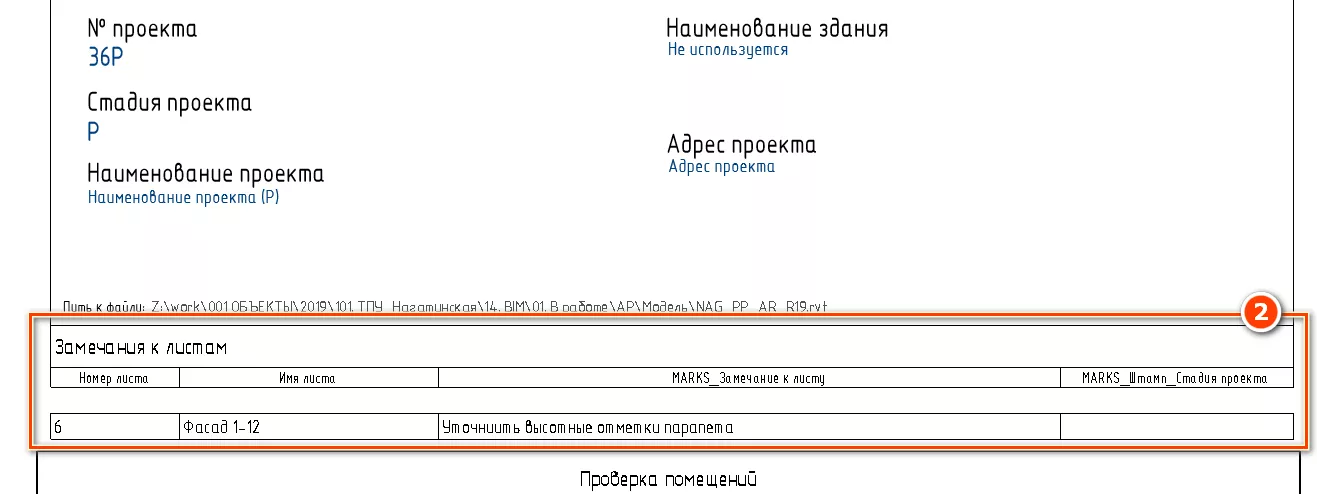

Спецификация (В)_Замечания к листам для стартового вида» располагается на листе «000-Начальный вид» [2] и содержит замечания к листу которые заполняются в параметре «MARKS_Штамп_Замечания к листу» [1] (см. Рисунок 136).

Рисунок 136

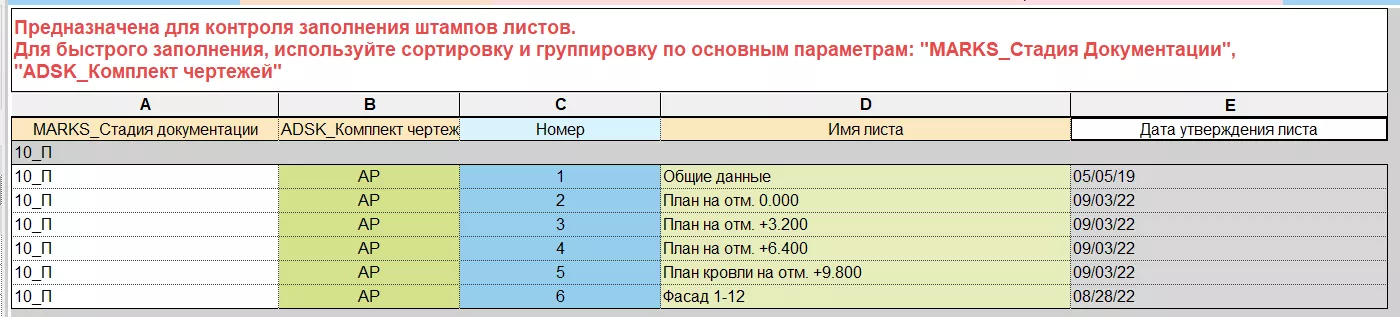

Спецификация «(В)_Штамп_Заполнение данных» предназначена для контроля заполнения штампов листов (см. Рисунок 137).

Рисунок 137

5.2.6. Несколько категорий

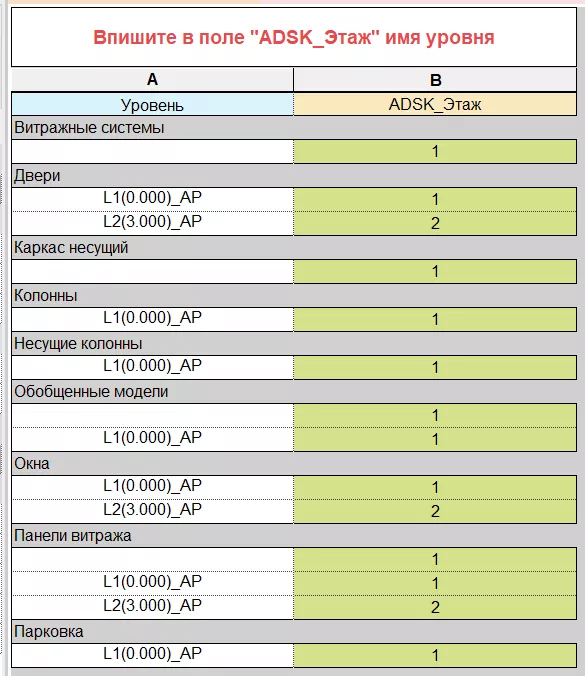

Вспомогательная спецификация «(В)_Этаж_Несколько категорий» (см. Рисунок 138) служит для быстрого заполнения значений параметра «ADSK_Этаж» для множества объектов различных категорий. Параметр «ADSK_Этаж» используется для фильтрации по этажам объектов, не имеющих параметров «Уровень» или «Базовая зависимость». А также для работы с элементами, находящимися в связанных файлах.

Рисунок 138

5.2.7. Ограждения. Спецификация ограждений. Спецификация верхних поручней и перил

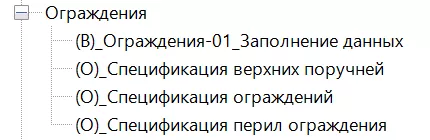

Ветка «Ограждения» содержит ведомости ограждений, верхних поручней и перил, а также вспомогательную ведомость для заполнения данных

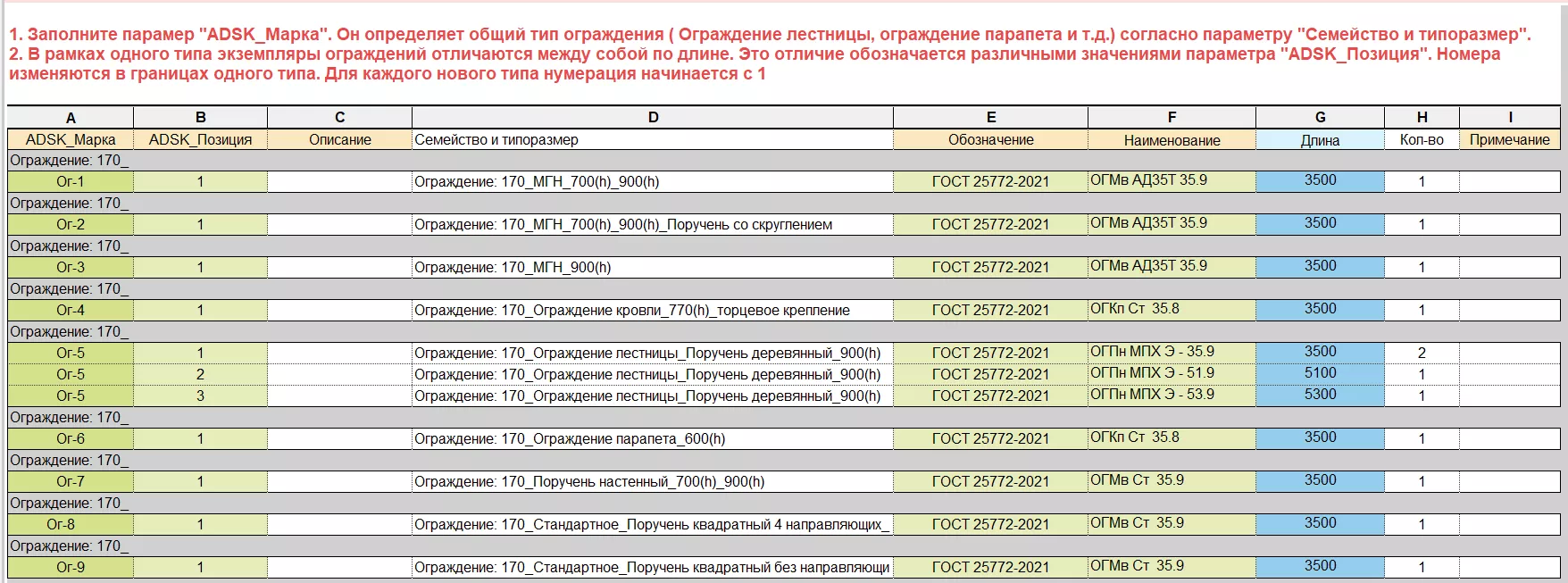

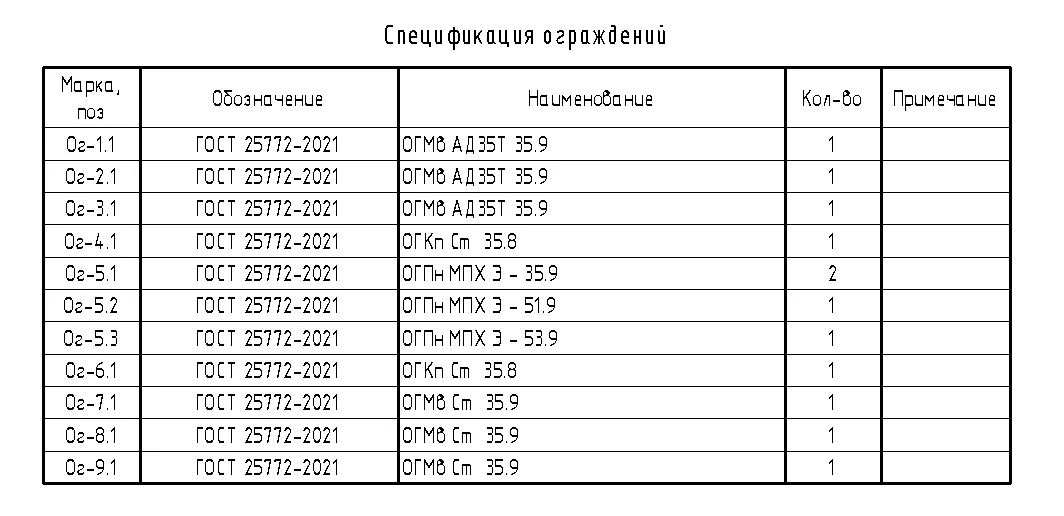

Спецификация «(О)_Спецификация ограждений» (см. Рисунок 139) создается после заполнения данных в спецификации «(В)_Ограждения-01-Заполнение данных» (см. Рисунок 140)

Параметр «ADSK_Марка» определяет общий тип ограждения (Ограждение лестницы, ограждение парапета и т.д.) согласно параметру "Семейство и типоразмер".

В рамках одного типа экземпляры ограждений отличаются между собой по длине. Это отличие обозначается различными значениями параметра "ADSK_Позиция". Номера изменяются в границах одного типа. Для каждого нового типа нумерация начинается с 1

Результатом является сборная марка «Марка, поз.» в ведомости «(О)_Спецификация ограждений» позволяющая отличить ограждения разного типа, а также экземпляры ограждений одного типа, но разной длины.

Рисунок 139

Рисунок 140

5.2.8. Окна. Подоконники. Спецификация элементов заполнения оконных проемов

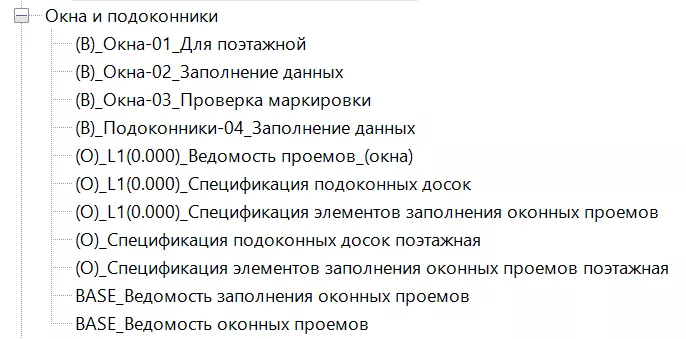

Ветка «Окна» содержит оформленные спецификации заполнения оконных проемов, кладочных проемов, подоконников, а также вспомогательные ведомости для заполнения данных.

Спецификации окон и подоконников создаются с помощью следующих спецификаций:

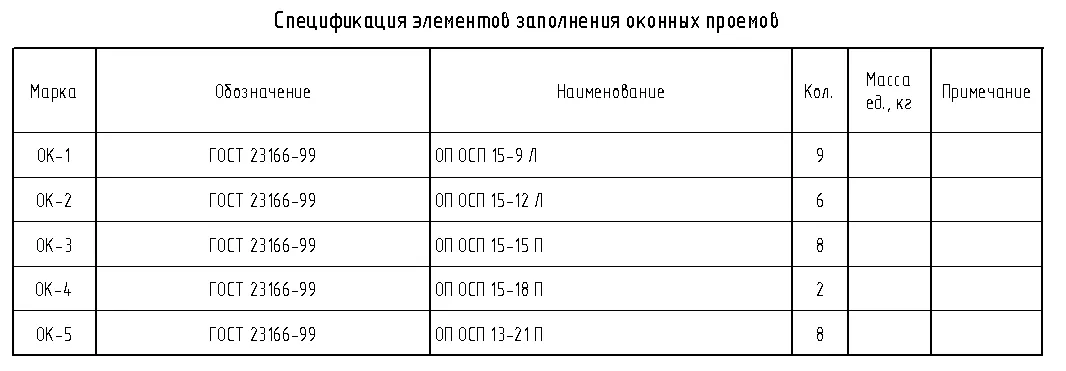

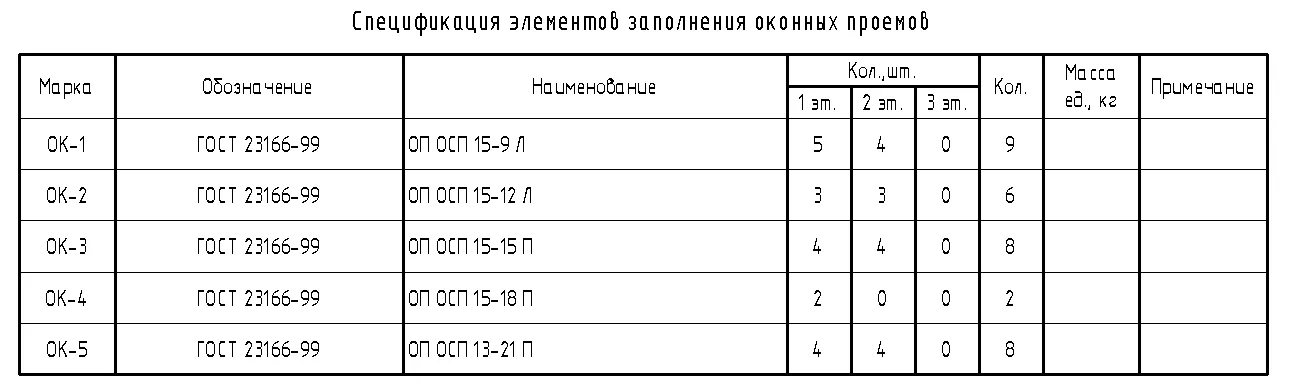

«(О)_L1(0.000)_Спецификация элементов заполнения оконных проемов»

«(О)_Спецификация элементов заполнения оконных проемов поэтажная»

«(О)_L1(0.000)_Спецификация подоконных досок»

«(О)_Спецификация подоконных досок поэтажная»

Данные в этих спецификациях являются результатом заполнения вспомогательных спецификаций:

  • «(В)_Окна-01_Для поэтажной»
  • «(В)_Окна-02_Заполнение данных»
  • «(В)_Окна-03_Проверка маркировки»

При работе над составлением спецификации окон и подоконников следует придерживаться следующей очередности действий:

1. Заполните вспомогательную спецификацию «(В)_Окна-01_Для поэтажной» вписав значения параметра «ADSK_Уровень элемента» согласно номеру этажа на котором расположены двери (для окон используется параметр «ADSK_Уровень элемента» поскольку он является числовым и может использоваться в условных выражениях, в отличие от текстового параметра «ADSK_Этаж») (см. Рисунок 141).


Рисунок 141

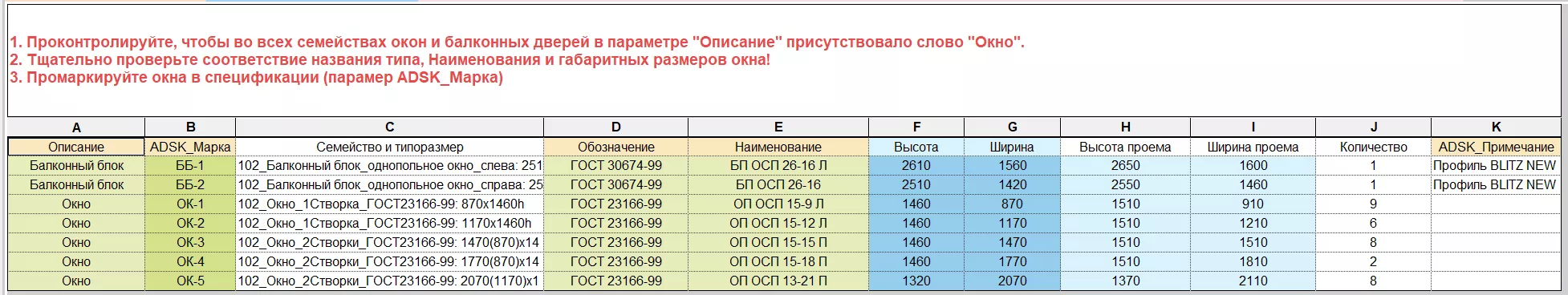

2. Заполните информацию в спецификации «(В)_Окна-02_Заполнение данных» (см. Рисунок 142).

Рисунок 142

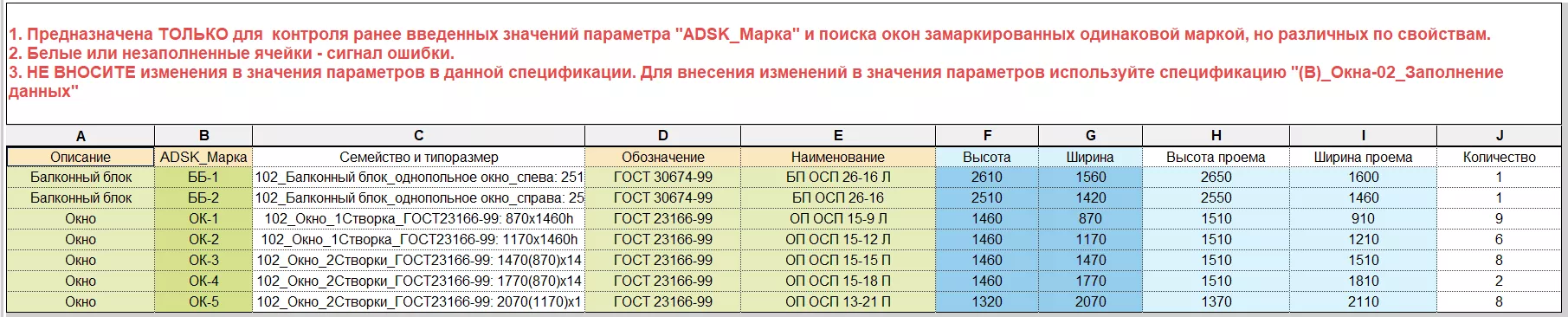

3. Для контроля маркировки используйте таблицу «(В)_Окна-03_Проверка маркировки» (см. Рисунок 143).

Рисунок 143

Для визуального контроля введенных значений и поиска ошибок, у таблицы настроено условное форматирование, «нормой» является зеленый цвет фона ячейки.

Сортировка и группирование окон в данной спецификации настроена по параметрам «Описание» и «ADSK_Марка», поэтому при наличии окон, имеющих одинаковую марку (значение параметра «ADSK_Марка»), но отличающихся по остальным параметрам, результатом группирования будут пустые ячейки на месте различающихся параметров. В этом случае следует вернуться обратно в спецификацию «(В)_Окна-02_Заполнение данных» и внести изменения.

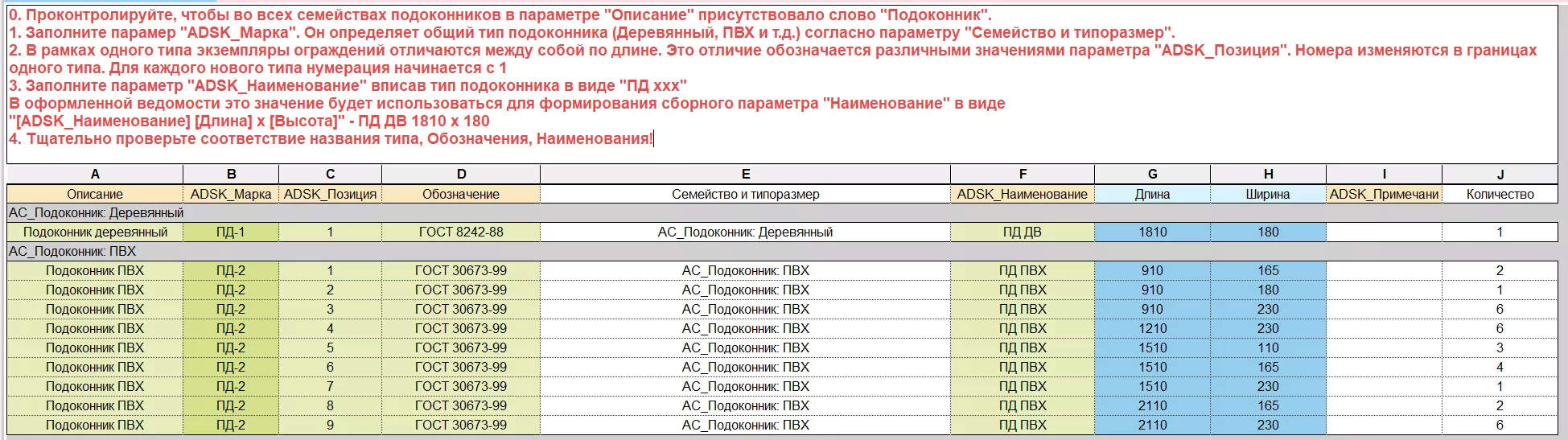

Ведомости подоконников формируются на основе данных, заполняемых в спецификации «(В)_Подоконники-04_Заполнение данных» (см. Рисунок 144)

Рисунок 144

Параметр «ADSK_Марка» определяет общий тип подоконника (Деревянный, ПВХ т.д.) согласно параметру "Семейство и типоразмер". Проектировщик заполняет этот параметр ориентируясь на данные столбца «Описание» и «Семейство и типоразмер» (назначая, к примеру для деревянных подоконников марку ПД-1, для ПВХ подоконников марку ПД-2 и т.д.). Для лучшего визуального восприятия типы подоконников разделены с помощью колонтитулов по параметру «Семейство и типоразмер»

В рамках одного типа экземпляры подоконников отличаются между собой по длине. Это отличие обозначается различными значениями параметра "ADSK_Позиция". Номера изменяются в границах одного типа. Для каждого нового типа нумерация начинается с 1

Проектировщик заполняет номера у параметра «ADSK_Позиция» проставляя номера по возрастанию в пределах одного типа.

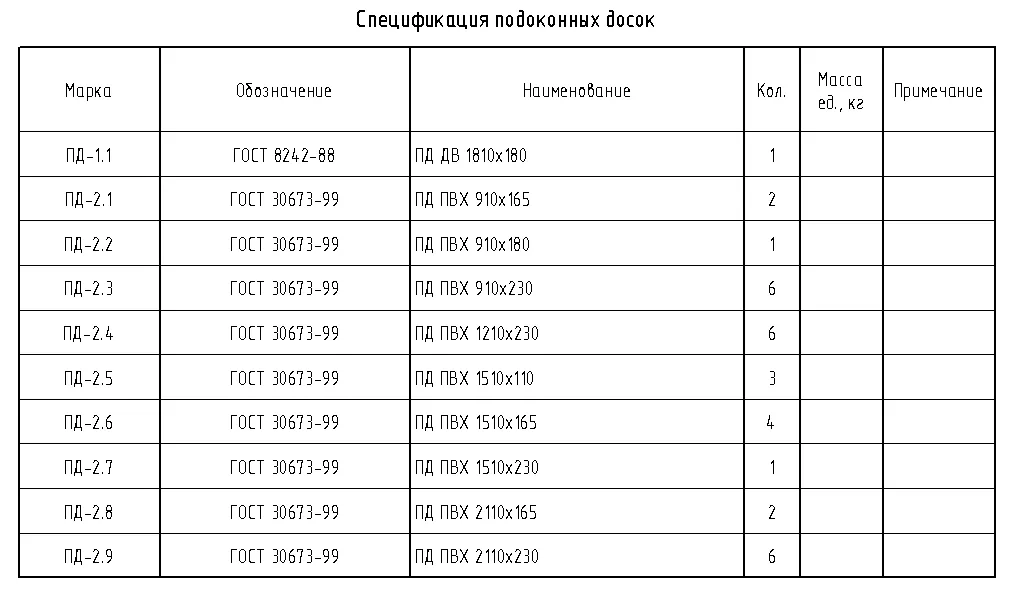

Результатом является сборная марка «Марка» в спецификациях «(О)_L1(0.000)_Спецификация подоконных досок» и «(О)_Спецификация подоконных досок поэтажная» позволяющая отличить подоконники разного типа, а также экземпляры подоконников одного типа, но разной длины.

Так же необходимо заполнить параметр «ADSK_Наименование» вписав туда тип подоконника в виде «ПД ДВ» для деревянных подоконников «ПД ПВХ» для ПВХ подоконников и т.д. Данное значение используется в оформленной ведомости для формирования сборного параметра «Наименование», включающего в себя значение «ADSK_Наименование» и параметры длины и ширины подоконника.

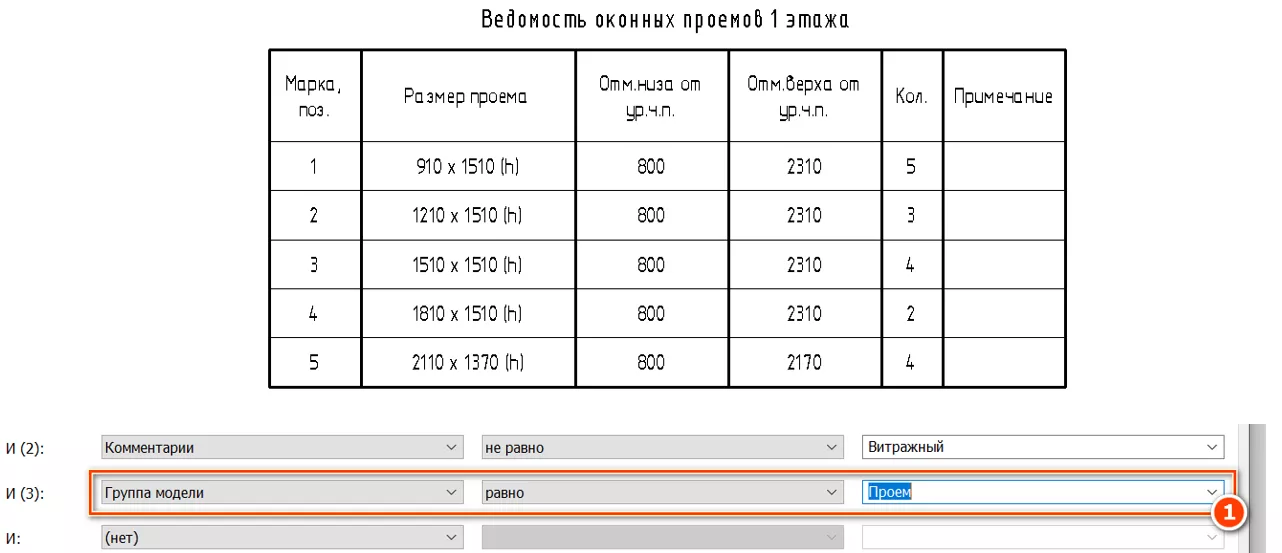

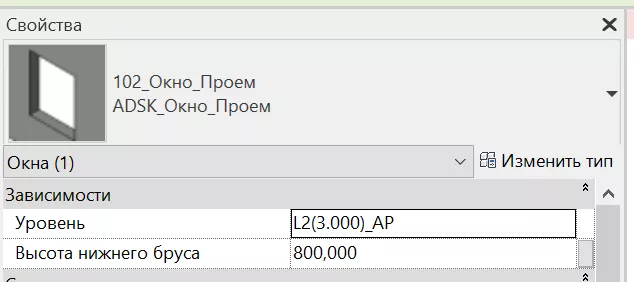

Ведомость кладочных проемов формируется на основе спецификации «(О)_Ведомость проемов_(двери)» (см. Рисунок 146). Данная спецификация содержит ведомость дверей и пустых проемов с размерами по габаритам отверстия в кладке. На основе данной ведомости может быть создана ведомость пустых проемов (проемов, созданных на основе семейства «102_Окно_Проем» (см. Рисунок 145) куда не вставляется изделие двери) путем задания критерия фильтрации [1].


«(О)_L1(0.000)_Ведомость проемов_(окна)»

Рисунок 146
