14.2. Благоустройство и озеленение
Требования к моделированию
Таблица 194
Инструмент моделирования |
При моделировании в Civil 3D, стандартный инструмент «Вставить блок» |

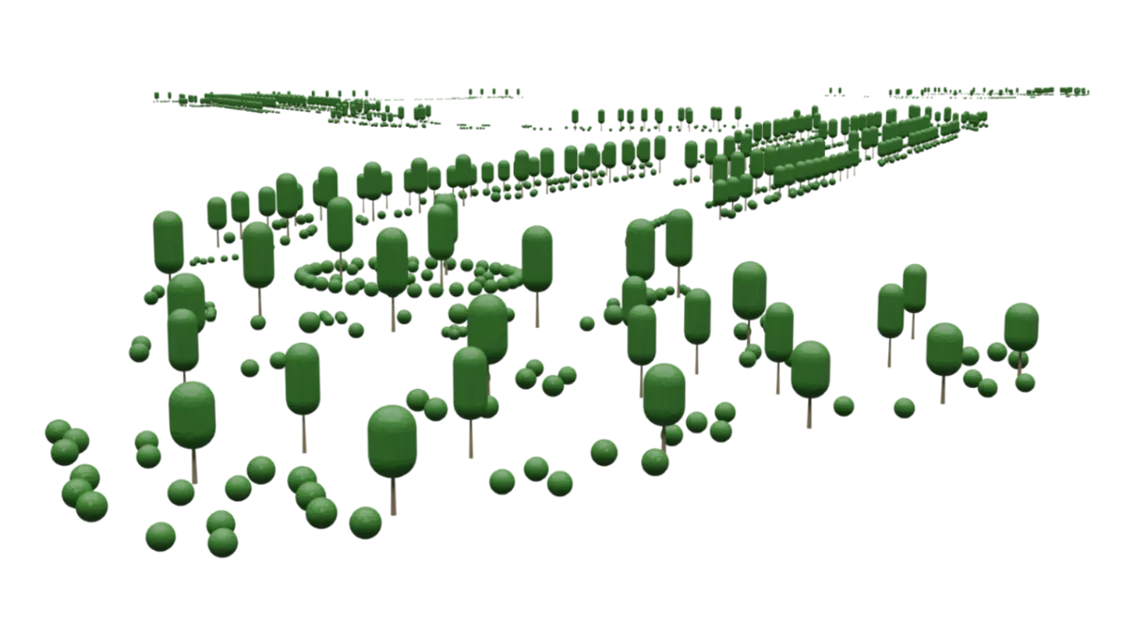

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируются. |
ПД |
Не моделируются. |
|
ТД |
Деревья и кустарники моделируются условными формами1 |
|
РД |
Деревья и кустарники моделируются условными формами1 |
|
Примечание |
Модель озеленения выполнять в Autodesk Civil 3D в отдельном файле модели на основе шаблона MARKS GROUP. |
Элементы озеленения должны быть «подняты» на отметку ЦМР (проектную или существующую). |
Модель должна иметь единую систему координат с проектируемым объектом и привязку к московской системе координат. |
Элементы озеленения должны быть увязаны с элементами смежников. |
При разработке модели в Autodesk Civil 3D выполняется следующая последовательность: • Элементы озеленения размещаются в своем проектном положении в плане; Элементы озеленения поднимаются на отметку ЦМР; • Создается набор характеристик с именем «MARKSGROUP», содержащий параметры приведенные в Таблица 194. • Выполняется заполнение параметров согласно проектным решениям |
1В случае необходимости допускается пониженный уровень детализации для элементов модели на этапе ТД и РД, утверждаемый в Плане выполнения ЦИМ.
Требования к параметризации
Уровень проработки атрибутивной информации может быть изменен в случае необходимости, изменения утверждаются в Плане выполнения ЦИМ.
Таблица 192
Атрибут |
Этап |
Тип данных |
Пример заполениня |
Возможные значения |
||||
К |
ПД |
ТД |
РД |
|||||
Уровень проработки атрибутивной информации |
||||||||
Идентификация |
Наименование |
• |
• |
Текст |
Каштан конский |
Указывается наименование растения |
||
Размеры |
Размер кома |
• |
• |
Текст |
0,5х0,5х0,5 |
Указывается размер кома в формате ДхШхВ (в метрах) |
||
Высота |
• |
• |
Вещественный |
5,00 |
Указывается высота растения в м |
|||
Ресурсы |
Единица измерения |
• |
• |
Текст |
шт. |
Указывается единица измерения |
||
Завод изготовитель |
• |
• |
Текст |
Россия |
Указывается завод изготовитель элемента |
|||
