10.32. Лестницы пожарные, стремянки, переходные мостики, фальшполы
Требования к моделированию
Таблица 97
Инструмент моделирования |
Инструмент «Обобщенные модели» |

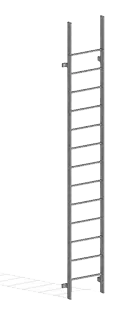

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Моделируется условно |
ПД |
Выполняется: • Моделирование, соответствующее архитектурной идее в точном расположении и габаритах. • Заполнение основных параметров, необходимых для идентификации элемента |
|
ТД |
Выполняется: • Моделирование, соответствующее архитектурной идее в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Моделирование, соответствующее архитектурной идее в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 98
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
|||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Высота |
• |
• |
• |
||
Идентификация |
Описание |
• |
• |
• |
• |
Лестница пожарная |
ADSK_Наименование |
• |
Вертикальная лестница П1 |
||||
ADSK_Обозначение |
• |
ГОСТ Р 53254-2009 |
||||
Маркировка |
ADSK_Марка |
• |
П-1 |
|||
Ресурсы |
ADSK_Единица измерения |
• |
шт. |
|||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
