Шаблон ВК.
3.1. Вкладка «Системы»
3.1.1. Настройка систем ОВ и ВК

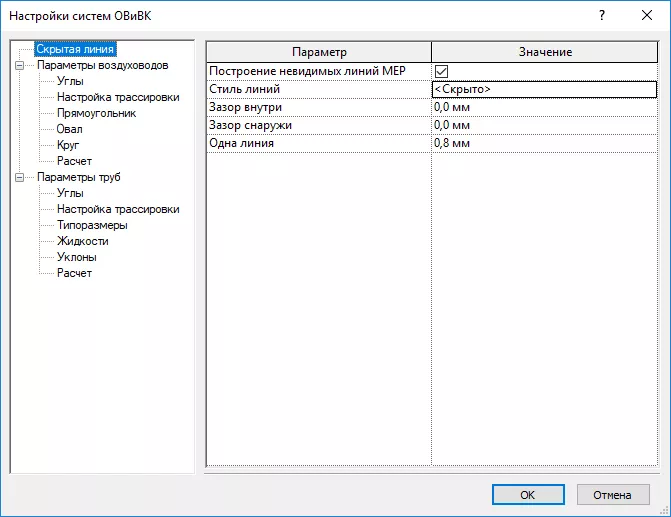

В шаблоне настроено отображение скрытых линий для систем ОВ и ВК, Рис. 83 - Настройка скрытых линий.
Рис. 83 - Настройка скрытых линий

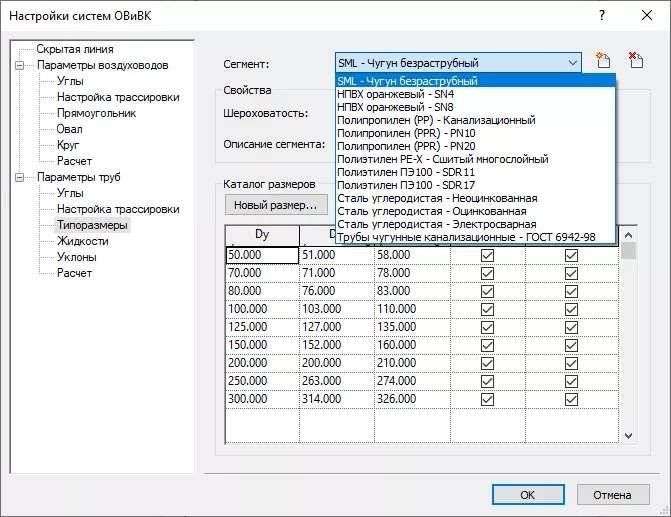

Настроены сегменты труб различных материалов, Рис. 84 - Настройка материалов труб.
Рис. 84 - Настройка материалов труб
Фактические значения наружных и внутренних диаметров для сегментов трубопроводов заданы с учетом толщины стенки, это значение является расчетным для марки трубопроводов.

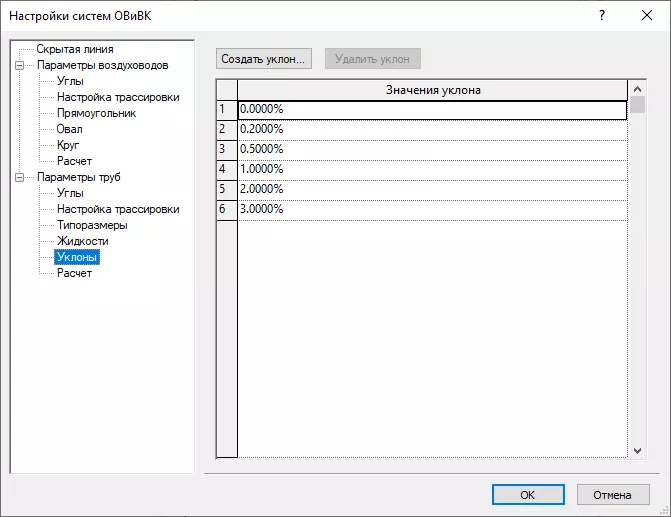

Настроены типовые значения уклона для трубопроводов, Рис. 85 - Типовые значения уклонов.
Рис. 85 - Типовые значения уклонов
3.2. Системные семейства
3.2.1. Типы систем трубопроводов

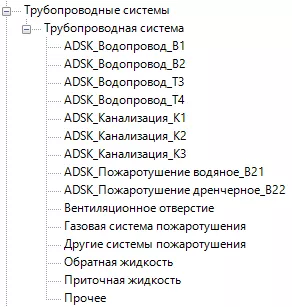

В шаблоне созданы типы трубопроводных систем, Рис. 86 - Трубопроводные системы.
Рис. 86 - Трубопроводные системы

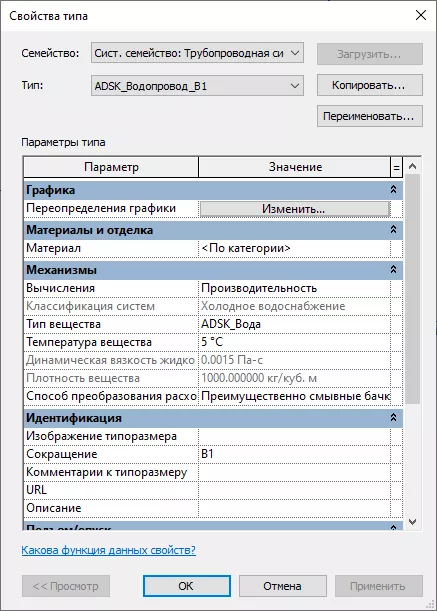

Для каждой трубопроводной системы используется сокращение для системы и характеристики жидкости, Рис. 87 - Сокращение системы.
Рис. 87 - Сокращение системы

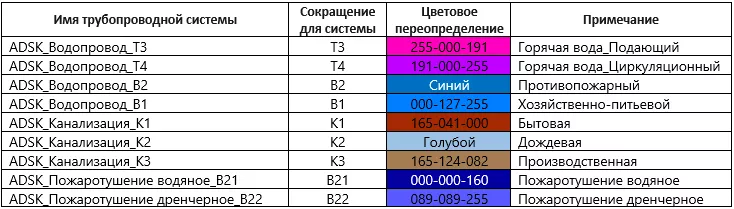

Для каждого типа трубопроводной системы используется цветовое переопределение, Таблица 24 - Трубопроводные системы.
Таблица 24 - Трубопроводные системы
Сокращения для трубопроводных систем используется для автоматического задания начального именования создаваемой трубопроводной системы, так же сокращения трубопроводных систем используются в фильтрах. При необходимости можно создать свою трубопроводную систему путем копирования от необходимой классификации, но для корректной работы в настроенных шаблонах вида может потребоваться создание/редактирование существующих фильтров.
3.2.2. Типы трубопроводов

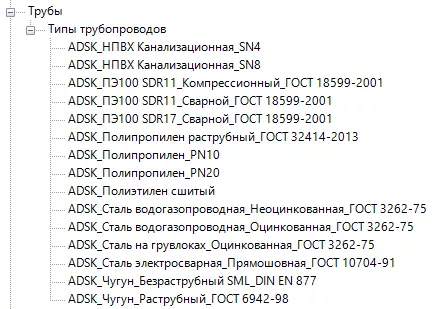

В шаблоне настроены типы трубопроводов, Рис. 88 - Типы трубопроводов.
Рис. 88 - Типы трубопроводов

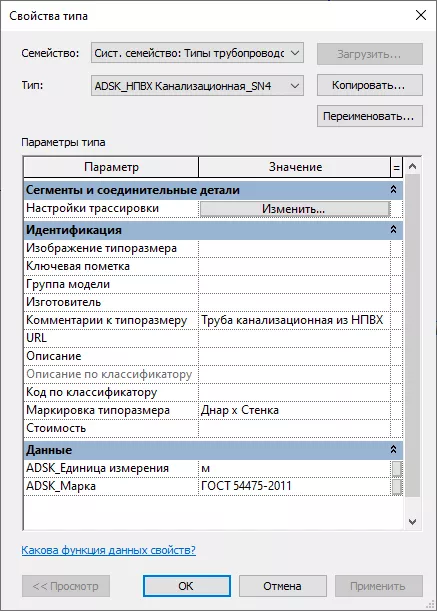

Для каждого типа трубопровода заданы значения общих параметров и стандартных параметров, Рис. 89 - Свойства типа.
Рис. 89 - Свойства типа
У каждого типа трубопровода задано значение параметра «Маркировка типоразмера». Этот параметр используется для создания типов в плагине BIM2B. Плагин автоматически обновляется через AddinManager. Инструкцию по плагину можно найти здесь. Для корректировки наименований воспользуйтесь BIM2B - Updater Settings. Для создания новых типов для плагина BIM2B переименуйте параметр "Маркировка типоразмера".

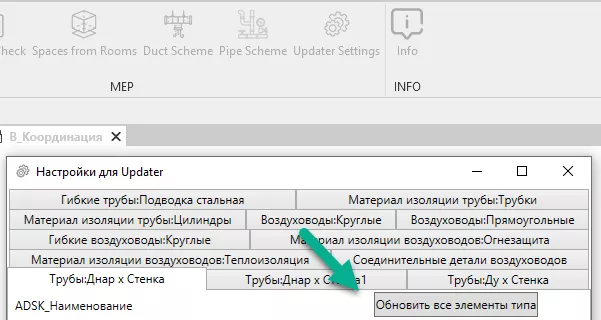

При необходимости элементы типа можно обновить, Рис. 90 - Updater. Не допускается работа с группами!
Рис. 90 - Updater
Для каждого типа трубопровода загружен минимально необходимый список пользовательских семейств для автоматической трассировки.
3.2.3. Типы гибких трубопроводов
В шаблоне настроены типы гибкого трубопровода:

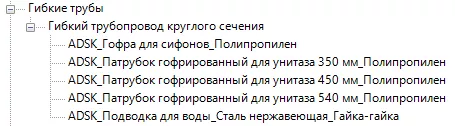

Рис. 91 - Гибкие трубопроводы

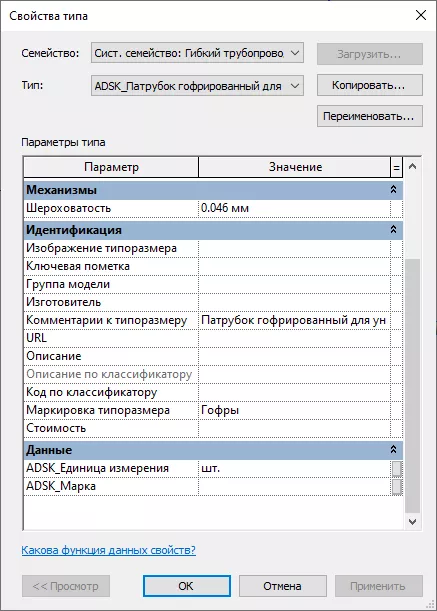

Для каждого типа гибкого трубопровода задан параметр «Комментарии к типоразмеру»:
Рис. 92 - Свойства типа
Заполненные значения параметров используется для автоматического именования плагином BIM2B.
Для корректировки наименований воспользуйтесь BIM2B - Updater Settings. Для создания новых типов для плагина BIM2B переименуйте параметр "Маркировка типоразмера".
3.3. Загружаемые семейства
3.3.1. Соединительные детали трубопроводов

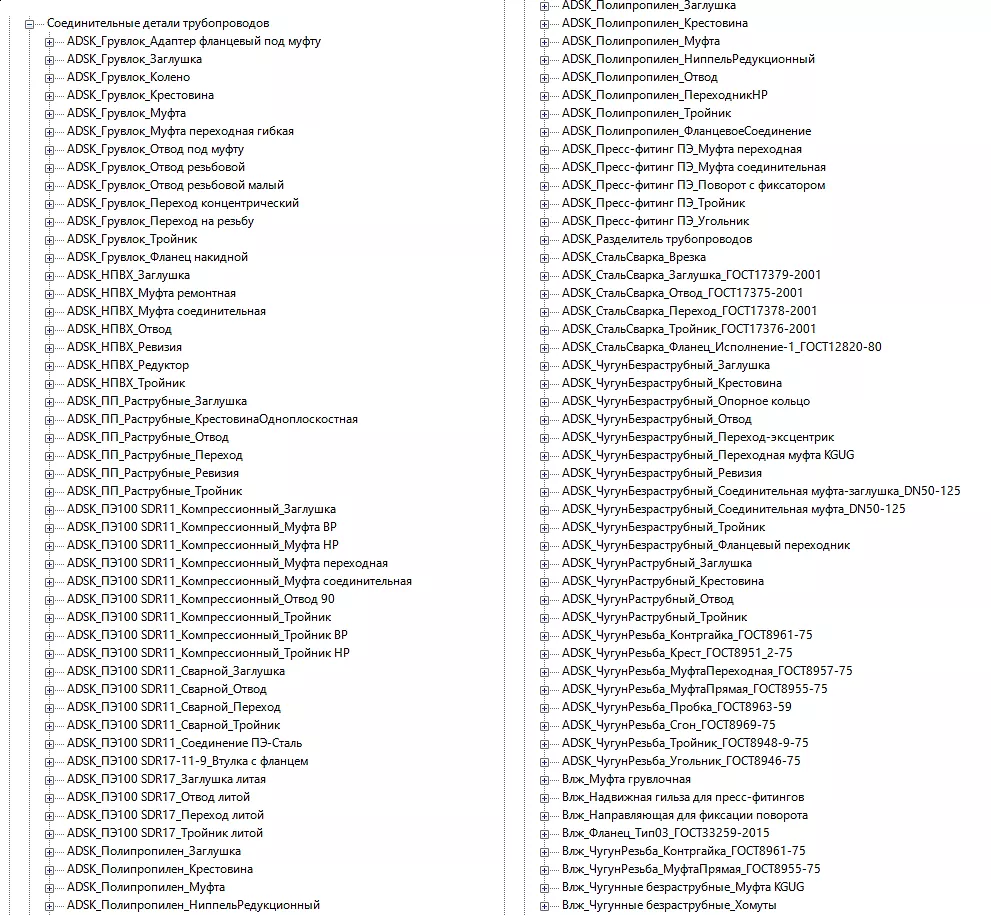

Для настроенных типов трубопроводов загружены соединительные детали по типам, Рис. 93 - Семейства деталей трубопроводов.
Рис. 93 - Семейства деталей трубопроводов
Все семейства соединительных деталей трубопровода настроены на автоматическое формирование значения общего параметра «ADSK_Наименование». Детали по ГОСТ имеют также заполненный параметр «ADSK_Код изделия». Во всех семействах добавлен общий параметр ADSK_Количество со значением 1. Данный общий параметр используется для формирования сводной спецификации по нескольким категориям.
Для всех семейств соединительных деталей трубопроводов формируется геометрия и наименование исходя из значений диаметров и конфигурации элемента, Рис. 94 - Конфигурация элемента

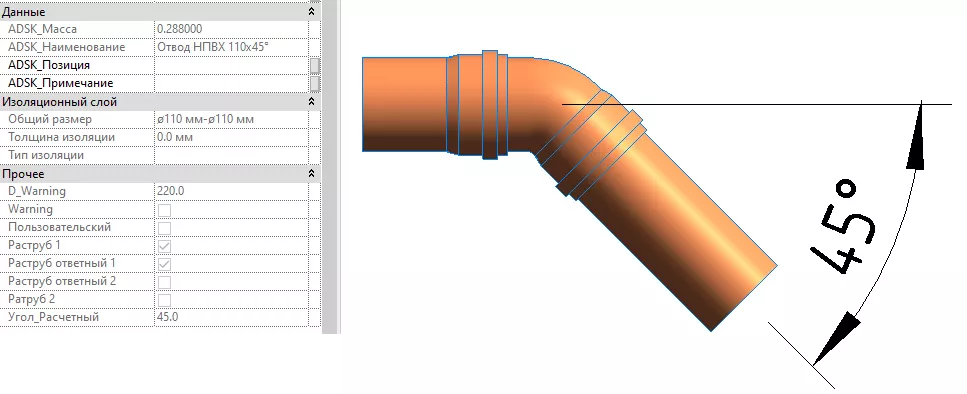

Рис. 94 - Конфигурация элемента
Если элемент имеет неверный диаметр для данного типа или конфигурацию, не соответствующую типовым деталям, то в параметр «ADSK_Наименование» будет записано значение «Нет в каталоге». При включенном глобальном параметре «Предупреждения для соединительных деталей трубопроводов», семейства соединительных деталей с неверной конфигурацией и параметрами будет подсвечено сферой, Рис. 95 - Предупреждения.
Рис. 95 - Предупреждения
Про загрузку семейств из библиотек и работу с семейством отверстий см. пункт 2. 3 Раздела ОВ.
3.3.2. Особенности управления графикой в семействах
Для некоторых типов загружаемых семейств предусмотрены параметры управления графическим представлением.

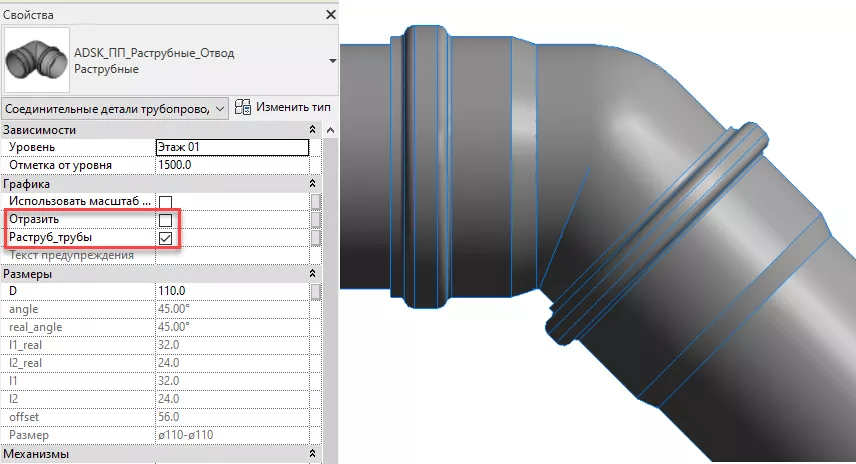

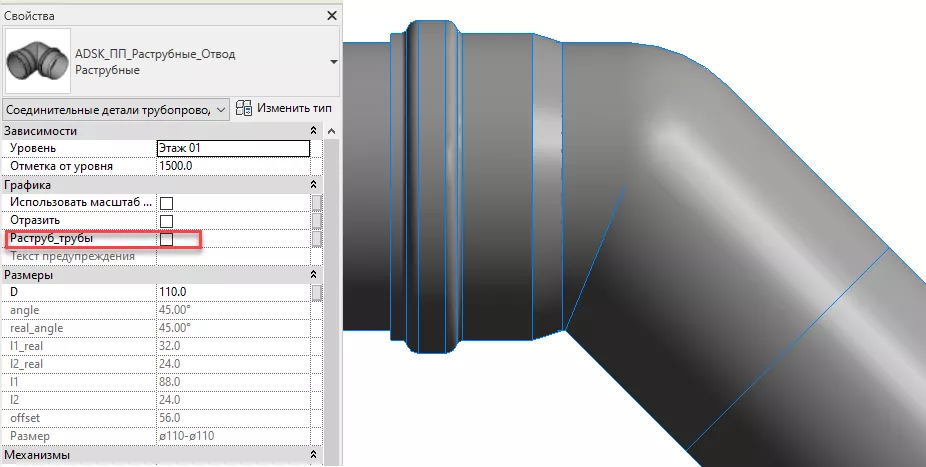

Для раструбных элементов канализационной трубы, Рис. 96 - Отразить и раструб.
Рис. 96 - Отразить и раструб
Параметр «Отразить» позволяет отзеркалить раструбное расположение элемента. Параметр «Раструб_трубы» позволяет скрыть или отобразить раструб подсоединенной трубы. Значение данного параметра также влияет на длину части элемента и расположение соединителя, Рис. 97 – Длина элемента.
Рис. 97 – Длина элемента
Для безраструбных чугунных труб SML, Рис. 98 - Параметры SML.
Рис. 98 - Параметры SML

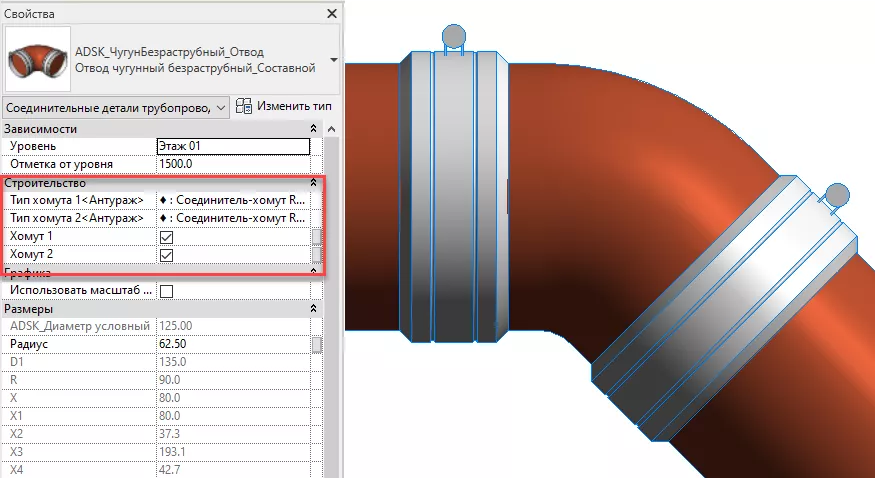

Параметр «Тип хомута 1» и «Тип хомута 2» - тип вложенного семейства хомута типа "Соединитель-хомут CV", "Соединитель-хомут Rapid", "Усиленный хомут CV", "Усиленный хомут Rapid".
Параметр «Хомут 1» и «Хомут 2» - включение/отключение отображения хомута. При отключении вложенное семейство так же не попадает в спецификацию.
3.3. Вкладка «Аннотации»
3.3.1. Марки

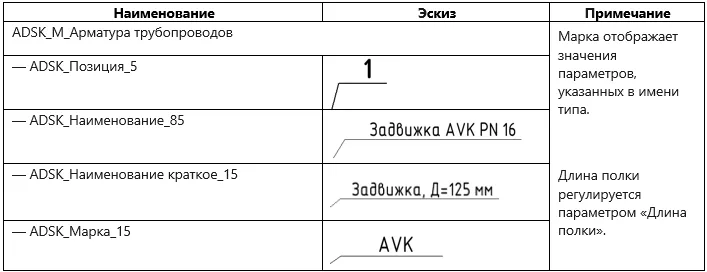

Таблица 25 - Марки арматуры воздуховодов

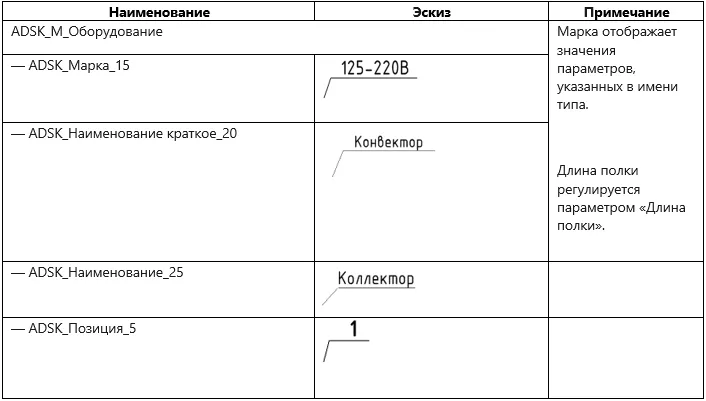

Таблица 26 - Марки оборудования
Марки трубопроводов
Описание см. раздел ОВ: Марки трубопроводов
3.4. Вкладки «Вид»
3.4.1. Шаблоны видов. Типоразмеры видов
В шаблонах настроены типоразмеры видов (планов, разрезов, 3D видов…).
К каждому типоразмеру плана создан шаблон вида. На скриншоте ниже указаны типы планов, Рис. 99 - Шаблоны видов.
Рис. 99 - Шаблоны видов

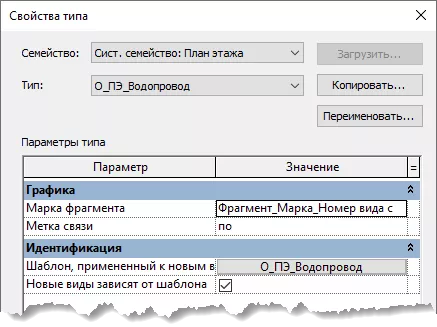

Типоразмеры планов вида «В_ПЭ» относятся к вспомогательным. При создании, к ним применяется соответствующий шаблон вида, но не связывается с видом, Рис. 100 - Вспомогательный шаблон.

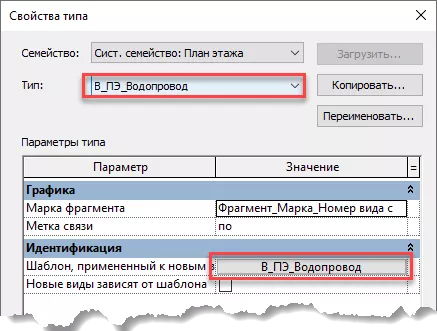

Рис. 100 - Вспомогательный шаблон
Типоразмеры планов вида «О_ПЭ» относятся к оформленным. При создании, к ним применяется (и связывается) соответствующий шаблон вида, Рис. 101 - Оформленный шаблон.
Рис. 101 - Оформленный шаблон

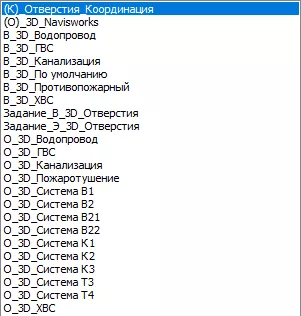

Дополнительно созданы шаблоны видов для 3D видов, Рис. 102 - Шаблоны для 3D видов.
Рис. 102 - Шаблоны для 3D видов
Шаблон «В_3D_По умолчанию» применяется для вспомогательных видов без разделения по разделам проекта (для координации).
Шаблоны вида «В_3D_Водопровод» … «В_3D_ХВС» применяются для вспомогательных видов конкретного раздела проекта.
Шаблоны вида «О_3D_Система В1» и проч. применяются для оформленных схем.
Шаблоны видов для разрезов, и фасадов представлены на скриншоте ниже, Рис. 103 - Шаблоны для разрезов и фасадов.
Рис. 103 - Шаблоны для разрезов и фасадов
Шаблон «В_Ф_По умолчанию» применяется для вспомогательных видов фасада без разделения по разделам проекта (для координации).
Шаблоны «В_Р_Водопровод» … «В_Р_Пожаротушение» применяются для вспомогательных разрезов конкретного раздела проекта.
Шаблоны «О_Р_ Водопровод» … «О_Р_ Пожаротушение» применяются для оформленных разрезов конкретного раздела проекта.
Во всех шаблонах вида настроена видимость / графика категорий и фильтры видимости элементов.
Настроены шаблоны видов для спецификаций, Рис. 104 - Шаблоны для спецификаций.
Рис. 104 - Шаблоны для спецификаций
3.5. Спецификации
3.5.1. Спецификации трубопроводных систем

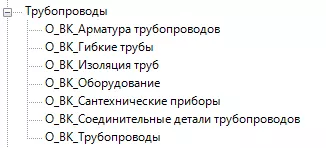

В шаблоне преднастроены спецификации для элементов систем трубопроводов, Рис. 105 - Трубопроводы.
Рис. 105 - Трубопроводы
Спецификации оформлена согласно форме 1 ГОСТ 21.110-2013.
Спецификация О_ВК_Арматура трубопроводов

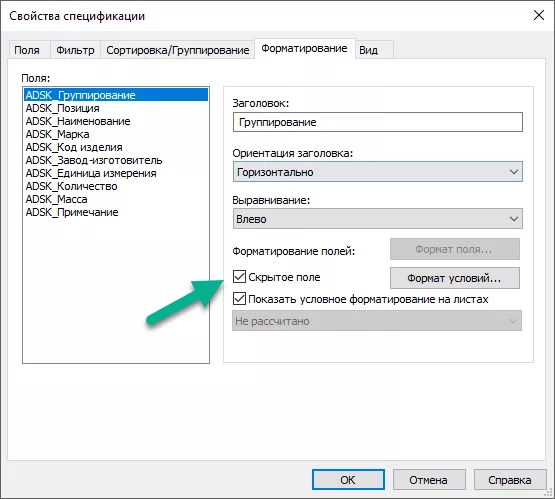

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.
Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.
Таблица 27 - Арматура трубопроводов
Спецификация О_ВК_Гибкие трубы
Таблица 28 - Гибкие воздуховоды
В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.
При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.
Длина может формироваться с запасом. Значение столбца «Количество» заполняется через Updater. Коэффициент запаса можно настроить в BIM2B – Updater Settings.
Спецификация О_Оборудование
Таблица 29 - Оборудование
В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.
Спецификация О_ВК_Сантехнические приборы
Таблица 30 - Сантехнические приборы
В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.
Спецификация О_ВК_Изоляция труб
Таблица 31 - Изоляция труб
В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.
При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.
Объем может формироваться с запасом. Значение столбца «Количество» заполняется через Updater, с умножением на значение запаса. Коэффициент запаса можно настроить в BIM2B – Updater Settings.
Спецификация О_ВК_Соединительные детали трубопроводов
Таблица 32 - Соединительные детали трубопроводов
В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.
Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.
Спецификация О_ВК_Трубопроводы
Таблица 33 - Трубопроводы
В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.
При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.
Длина может формироваться с запасом. Значение столбца «Количество» заполняется через Updater. Коэффициент запаса можно настроить в BIM2B – Updater Settings.
3.5.2. Сводная спецификация

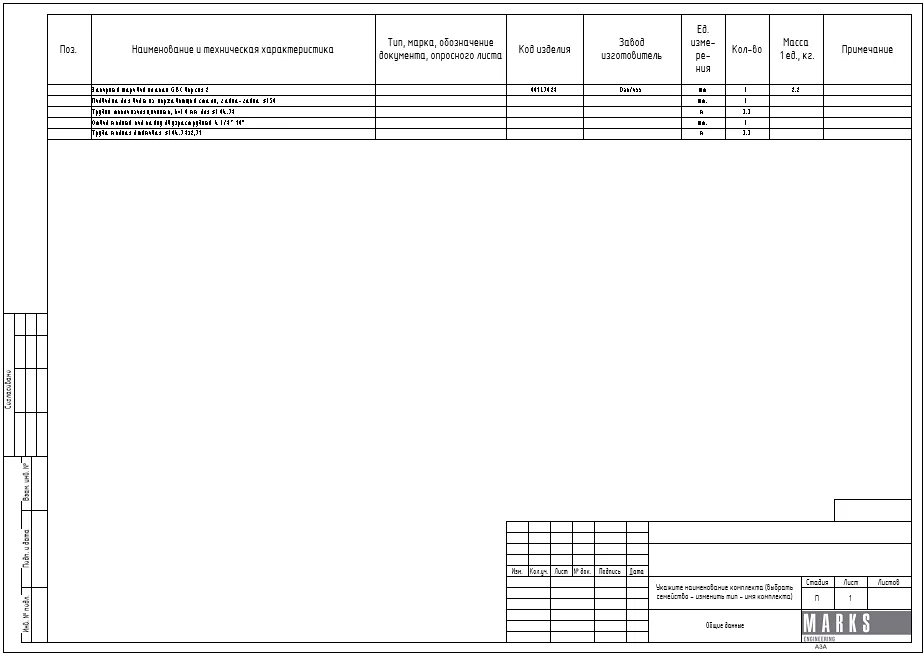

Спецификация «О_Спецификация сводная» оформлена для размещения на листы и содержит 9 граф для отображения значений общих параметров, Рис. 106 - Сводная спецификация. По умолчанию в качестве группирования используется общий параметр «ADSK_Группирование». При необходимости набор и порядок сортировки\группирования можно изменить.
Для загружаемых семейств необходимо иметь заполненный параметр ADSK_Количество, для системных семейств и соединительных деталей воздуховодов это значение заполняется плагином.
Рис. 106 - Сводная спецификация
4. Автоматизация
4.1. Команда «Расставить отверстия»

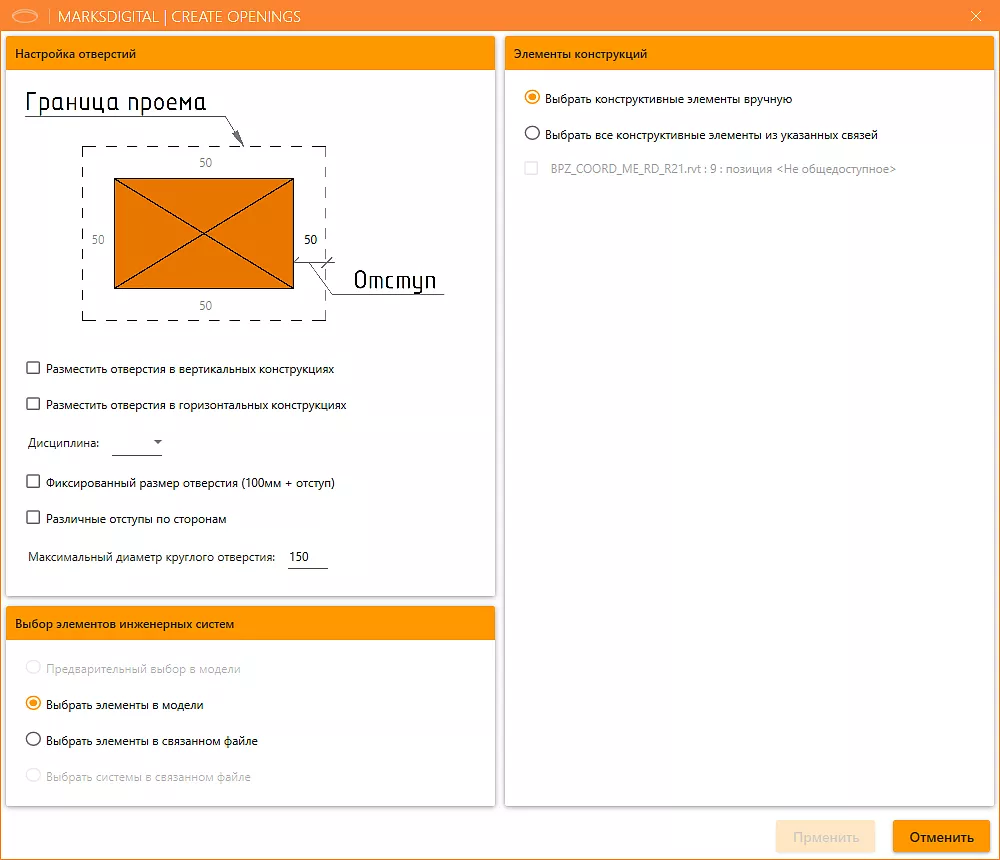

Для расстановки отверстий необходимо использовать команду «Расставить отверстия», Рис. 107 - Расставить отверстия, Рис. 108 - Диалоговое окно расставить отверстия
Рис. 107 - Расставить отверстия
Рис. 108 - Диалоговое окно расставить отверстия
Инструкция по расстановке отверстий находится по указанному пути:
z:\Bim\2. Внутренние инструкции\PDF\ИОС\
Также используйте инструмент объединить отверстия, который умеет работать как с круглыми, так и прямоугольными отверстиями, Рис. 109 - Объединить отверстия.
Рис. 109 - Объединить отверстия
4.2. Команда «Создать пространства»
Для создания пространств воспользуйтесь плагином «Создать пространства», он полностью продублирует помещения из архитектурных файлов, в том числе значения параметров, привязки, высоту помещения, Рис. 110 - Создать пространства, Рис. 111 - Диалоговое окно создать пространства. Плагином BIM2B для создания пространств пользоваться не рекомендуется в связи с нестабильностью данного плагина.
Рис. 110 - Создать пространства
Рис. 111 - Диалоговое окно создать пространства

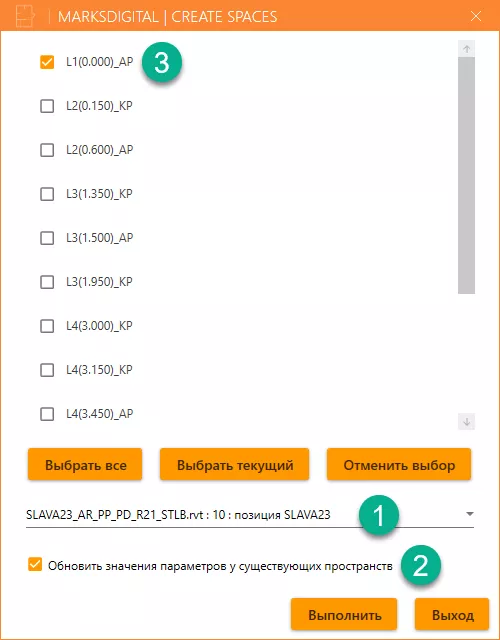

1 – Выберите связь откуда будут браться помещения2 – Если пространство было уже установлено, а значения параметров старые, то можно обновить значения параметров у существующих пространств
3 – Выберите уровень, на котором будут размещаться пространства
4.3. Плагин BIM2B
Если плагин BIM2B по какой-либо причине отсутствует на панели Revit, сообщите об этом вашему координатору.
Auto Numbering - Команда Auto Numbering предназначена для автоматизации нумерации строк (параметр ADSK_Позиция) в спецификациях. Видеоинструкция.
ADSK Check - Команда для пакетной проверки файлов семейств категории модели на соответствие стандарту ADSK. Проверки производятся по фактическому наличию общих параметров в семействах. Видеоинструкция.
Spaces from Rooms - Команда для создания пространств. Работает не стабильно. Видеоинструкция.
Duct Scheme - Команда Duct Scheme предназначена для автоматического создания настроенных 3D видов для каждой системы воздуховодов в проекте Revit. Видеоинструкция.
Pipe Scheme - Команда Pipe Scheme предназначена для автоматического создания настроенных 3D видов для каждой системы трубопроводов в проекте Revit. Видеоинструкция.
Updater Settings - Updater (апдейтер) работает в фоновом режиме при создании системных и некоторых пользовательских инженерных семейств и автоматически заполняет значения параметров ADSK_Наименование, ADSK_Количество и ADSK_Примечание.
Команда Updater Settings предназначена для настройки правил автоматического заполнения этих параметров. Видеоинструкция.
