12.4. Барьерное ограждение
Требования к моделированию
- Каждый участок барьерного ограждения должен находится в определенном слое в зависимости от своего статуса (Проектируемый, существующий, демонтируемый и т.д.);
- Моделирование должно быть выполнено с учетом смежных проектных решений и существующего рельефа местности;
- Необходимо ссылаться на актуальную проектную и существующую поверхность;
- По умолчанию барьерное ограждение собирается из системной библиотеки конструкций. При моделировании барьерного ограждения необходимо

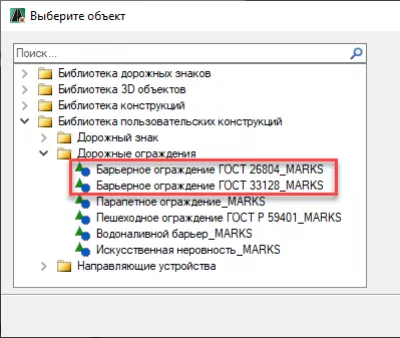

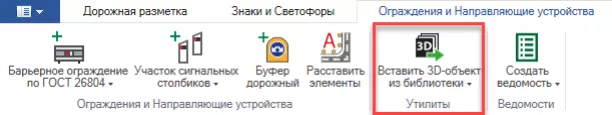

- использовать пользовательскую библиотеку конструкций используя конструкцию «Барьерное ограждение_MARKS»;
- Моделирование можно выполнять как по задаваемым точкам, так и по линейным объектам в т.ч. примитивам.
Требования к параметризации
Таблица 54 – Параметры барьерного ограждения
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
-* |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
-* |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||

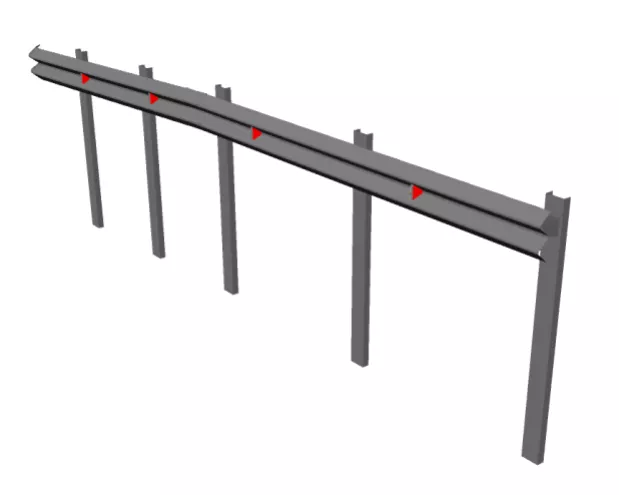

Внешний образ/вид
|
-* |
+ |
+ |
+ |
||
LOEi |
УИН |
- |
- |
+ |
+ |
Нет данных |
Год постройки |
- |
- |
+ |
+ |
2024 |
|
Год последней ремонта |
- |
- |
+ |
+ |
Нет данных |
|
Наименование |
- |
- |
+ |
+ |
Барьерное ограждение
|
|
Описание |
- |
- |
+ |
+ |
Защитные устройства
|
|
Класс объекта |
- |
- |
+ |
+ |
Технические средства и устройства организации и обеспечения безопасности дорожного движения |
|
КСИ Код класса |
- |
- |
+ |
+ |
RUA |
|
КСИ наименование класса |
- |
- |
+ |
+ |
Ограждение |
|
КСИ Класс строительной информации
|
- |
- |
+ |
+ |
Com |
|
Код элемента по классификатору
|
- |
- |
+ |
+ |
ЭЛ 70 70 05 |
|
Код материала |
- |
- |
+ |
+ |
СТ 10 02 |
|
Описание по классификатору
|
- |
- |
+ |
+ |
Ограждение барьерное |
|

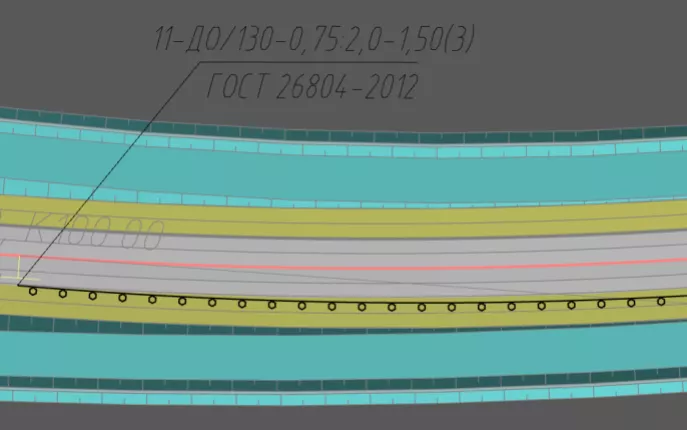

Марка |
- |
- |
+ |
+ |
11-ДО/У1(130)- 0.75-3.0-1.08
|
|
Мостовые |
- |
- |
+ |
+ |
Да/нет |
|
Длина |
- |
- |
+ |
+ |
50.00 |
|
Удерживающая способность |
- |
- |
+ |
+ |
400 кДж |
|
ГОСТ (СТО) |
- |
- |
+ |
+ |
05765820- 001-2015 либо аналог |
|
Высота, м |
- |
- |
+ |
+ |
0.75 |
|
Шаг стойки, м |
- |
- |
+ |
+ |
2.00 |
|
*Моделируется в случае необходимости по запросу Заказчика
Запрещенные действия

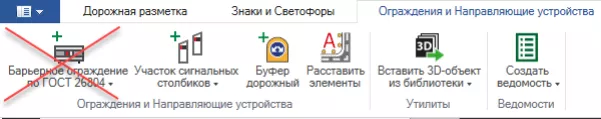

- Использование стандартного элемента «Барьерное ограждение»
