10.31. Проезды автомобилей
Требования к моделированию
Таблица 95
Инструмент моделирования |
Проезды автомобилей необходимо моделировать инструментом «Модель в контексте» категории «Парковка». |

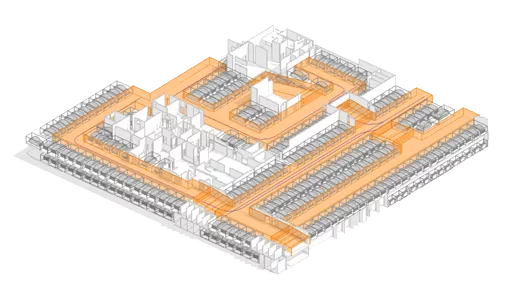

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Моделируется в условных габаритах. |
ПД |
Выполняется: • Моделирование в условных габаритах и расположении для проездов в объеме всех помещений для машиномест паркинга. • Заполнение основных параметров, необходимых для идентификации элемента |
|
ТД |
Выполняется: • Моделирование в точных габаритах и точном расположении для проездов в объеме всех помещений для машиномест паркинга. • Заполнение основных параметров, необходимых для идентификации элемента |
|
РД |
Выполняется: • Моделирование в точных габаритах и точном расположении для проездов в объеме всех помещений для машиномест паркинга. • Заполнение основных параметров, необходимых для идентификации элемента |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 9
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Точные габариты |
• |
• |
|||
Условные габариты |
• |
• |
||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
• |
• |
||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Длина |
• |
• |
• |
12 м.п. |
|
Идентификация |
Описание |
• |
• |
• |
• |
Путь эвакуации |
Положение |
ADSK_Этаж |
• |
• |
• |
1 |
|
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей1 |
• |
АР1 |
|||
1 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
