10.30.Система наружного водостока
Требования к моделированию
Таблица 93
Инструмент моделирования |
Выполняется загружаемыми семействами в категории «Обобщенные модели» |

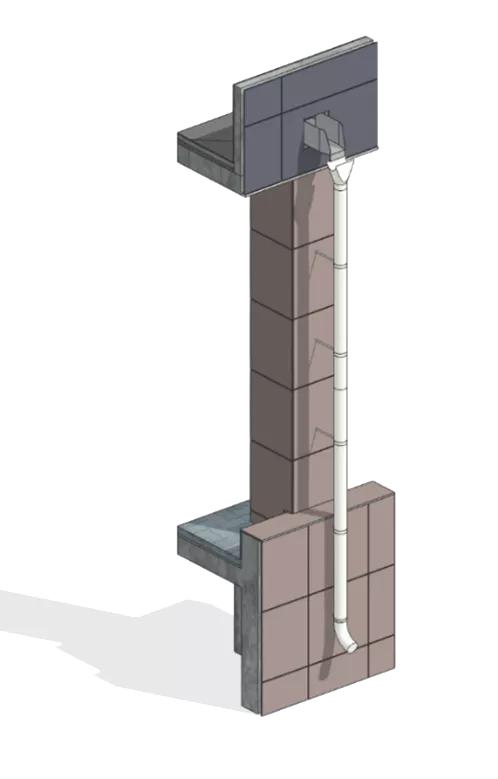

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется. |
ПД |
Выполняется: • Моделирование в точных габаритах и точном расположении по всему фасаду, согласно архитектурной задумке по всем типовым и уникальным этажам. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Моделирование в точных габаритах и точном расположении по всему фасаду, согласно архитектурной задумке по всем типовым и уникальным этажам. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Моделирование в точных габаритах и точном расположении по всему фасаду, согласно архитектурной задумке по всем типовым и уникальным этажам. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 94
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
|||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
||||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
|||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Длина |
• |
• |
12 м.п. |
||
Идентификация |
Описание |
• |
• |
• |
Водосточная труба |
|
Маркировка |
ADSK_Марка |
• |
• |
ОГ-1 |
||
ADSK_Код изделия1 |
• |
Арт.423 |
||||
Ресурсы |
ADSK_Единица измерения |
• |
м.п. |
|||
ADSK_Количество |
• |
|||||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Этаж |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
К1 |
|||
MARKS_Подземная часть |
• |
• |
Да/Нет |
|||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
