1. Общая инструкция по работе с шаблонами

1.1. Начало работы

В данном разделе описываются отдельные настройки шаблонов, важные для понимания общих принципов работы с шаблонами и «быстрого старта» проекта.

1.1.1. Стартовый экран

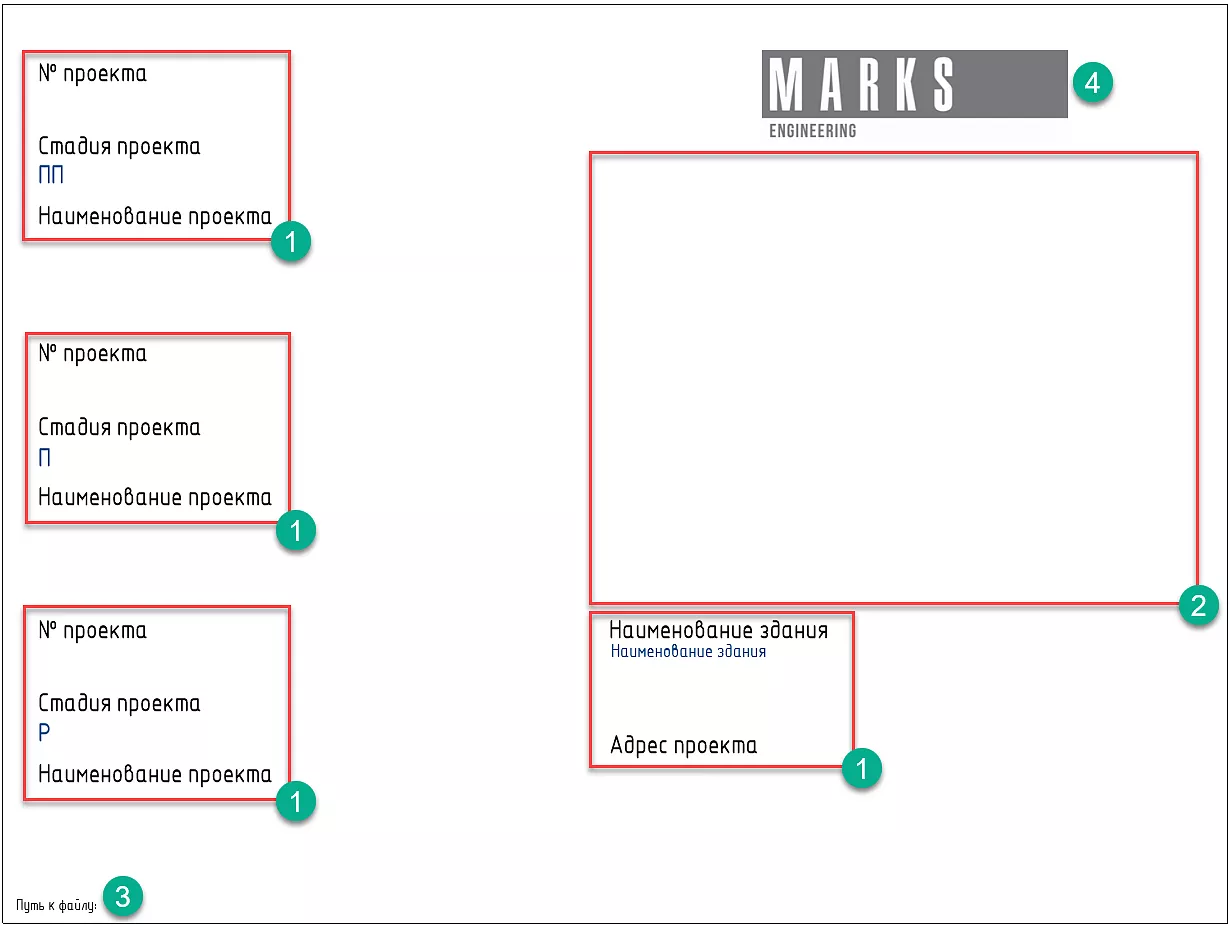

При создании проекта на основе любого шаблона MARKS, открывается «Начальный вид», смотри Рис. 1 - Начальный вид.

Рис. 1 - Начальный вид

  1. Рекомендуется при создании файла проекта сразу же заполнить название и адрес, шифр (номер проекта) и стадию, вписав информацию в соответствующие параметры (надписи темно-синего цвета). Стадию необходимо выбрать в соответствии с выпускаемой вами документации (ПП, П, Р). Все эти данные отобразятся в штампах на листах проекта. Кроме того, при открытии проекта вы сразу же будете видеть основные данные о нём.
  2. Начальный вид нужен как для того, чтобы оперативно получить информацию об открытом проекте, так и для того, чтобы ускорить открытие проекта (на генерацию других видов тратится больше времени). Поэтому никогда не добавляйте 3D вид модели на Начальный вид, используйте для этого растровое изображение такого 3D вида.
  3. Путь к файлу нужен, чтобы узнать расположение текущего проекта.
  4. Здесь вы можете выбрать необходимый вам логотип компании, по умолчанию используется MARKS Engineering.

1.1.2. Изменение набора категорий у существующего параметра

Для добавления существующего в проекте общего параметра к одной из категорий, используйте команду «Параметры проекта» (вкладка «Управление»), Рис. 2 - Набор категорий.

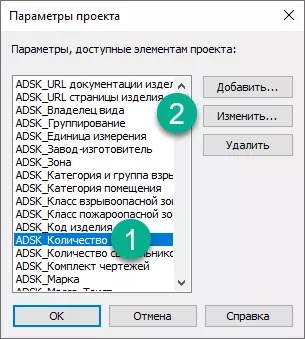

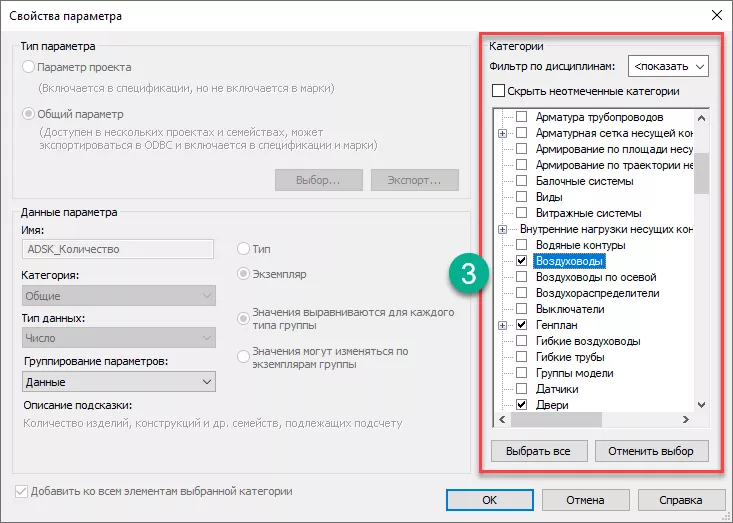

Рис. 2 - Набор категорий

Выберите параметр, который надо изменить [1], далее нажмите «Изменить» [2] и выберите необходимые категории [3].

1.1.3. Система именований в шаблонах

В шаблонах используется система именований, принятая в BIM Стандарте Marks.

Правила именования касаются всех компонентов шаблона - от параметров проекта и типов системных семейств до штриховки, размеров и имён загружаемых семейств.

Правила именования смотри здесь:

Z:\Bim\2. Внутренние инструкции\PDF\ОБЩ\ОБЩ_Правила именования.pdf

1.1.4. Диспетчер проекта. Организация видов

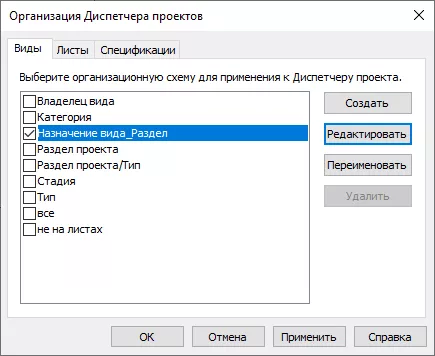

В шаблонах настроены и используются несколько типов организации видов в диспетчере проектов. По умолчанию применяется способ организации видов «Назначение вида_Раздел», Рис. 3 - Организация видов.

Рис. 3 - Организация видов

При таком способе организации, виды сначала группируются ADSK_Назначение вида, а затем по ADSK_Штамп Раздел проекта. Сортировка происходит по параметру Имя вида, Рис. 4 - Группировка и сортировка видов.

Рис. 4 - Группировка и сортировка видов

В зависимости от способа создания вида, параметры «ADSK_Назначение вида», «ADSK_Штамп Раздел проекта» могут быть заполнены (и заблокированы, если назначен шаблон вида) или не заполнены. Все виды с «пустыми» параметрами «ADSK_Назначение вида», «ADSK_Штамп Раздел проекта» попадают в общую группу «???», Рис. 5 - Группа ???.

Рис. 5 - Группа ???

Чтобы разнести эти виды по нужным группам или создать новую группу, нужно заполнить параметры «ADSK_Назначение вида», «ADSK_Штамп Раздел проекта», Рис. 6 - Назначение группы.

Рис. 6 - Назначение группы

1.1.5. Диспетчер проекта. Организация листов.

В шаблонах настроено и используются несколько типов организации листов в диспетчере проекта. По умолчанию применяется способ организации листов «Раздел проекта», Рис. 7 - Диспетчер проекта. Организация листов.

При таком способе организации, листы группируются по ADSK_Штамп Раздел проекта, сортировка происходит по параметру Номер листа, Рис. 8 - Группировка и сортировка листов.

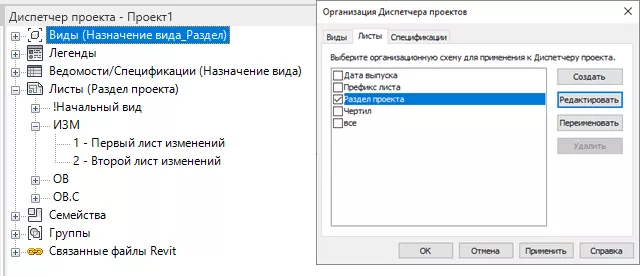

Рис. 7 - Диспетчер проекта. Организация листов

Рис. 8 - Группировка и сортировка листов

1.1.6. Диспетчер проекта. Организация спецификаций.

В шаблонах настроена и используются организация спецификаций в диспетчере проекта «Назначение вида», Рис. 9 - Диспетчер проекта. Организация спецификаций.

При таком способе организации, спецификации группируются по ADSK_Назначение вида, сортировка происходит по параметру Имя вида, Рис. 10 - Группировка и сортировка спецификаций.

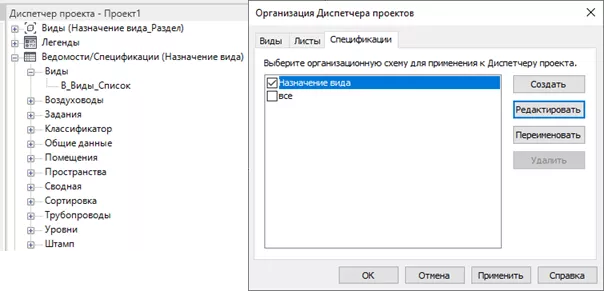

Рис. 9 - Диспетчер проекта. Организация спецификаций.

Рис. 10 - Группировка и сортировка спецификаций

1.1.7. Создание новых видов. Принципы создания новых видов в плане.

Новые виды в плане создаются с помощью команды «Виды в плане» на вкладке «Вид», Рис. 11 - Виды в плане.

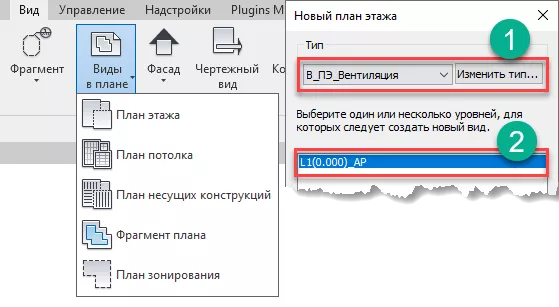

Рис. 11 - Виды в плане

Вы должны выбрать типоразмер плана [1] (В_ПЭ_Вентиляция, В_ПЭ_Кондиционирование…) и уровни, виды которых нужно создать [2].

1.1.8. Шаблоны видов. Общие принципы

Шаблон вида - это комплекс настроек видимости и графики элементов на конкретном виде, который можно применить к одному или нескольким видам, Рис. 12 - Шаблоны видов.

Рис. 12 - Шаблоны видов

При применении шаблона к виду, настройки переопределения видимости / графики, масштаба, уровня детализации и проч. как правило, блокируются (зависит от настроек шаблона вида). Такие «заблокированные» настройки отображаются серым цветом, Рис. 13 - Заблокированные настройки.

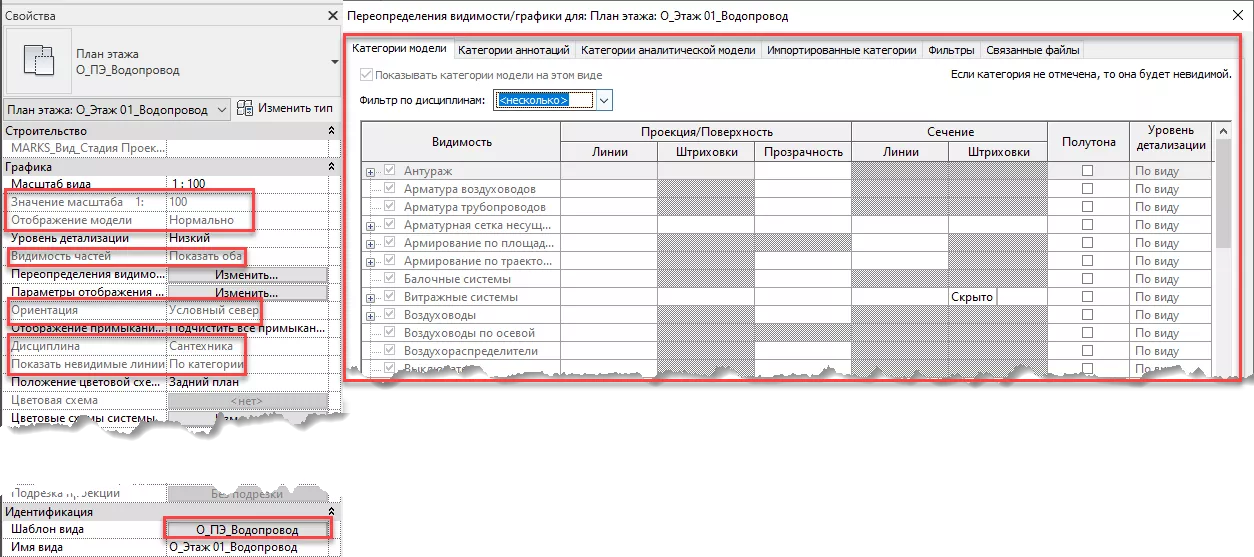

Рис. 13 - Заблокированные настройки

1.1.9. Отключение шаблона вида. Временное отключение шаблона вида. Временное применение шаблона вида.

Чтобы отключить шаблон от вида, нужно нажать на шаблон в параметре «Шаблон вида» и выбрать «<Нет>» в появившемся окне, Рис. 14 - Отключить шаблон.

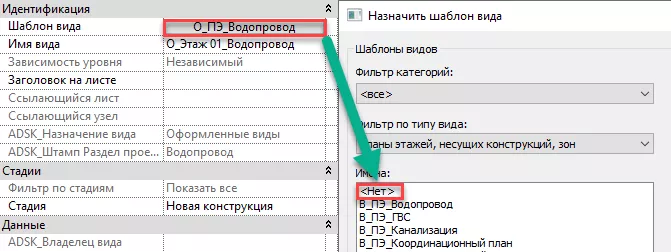

Рис. 14 - Отключить шаблон

Иногда при работе с видами, к которым уже применен шаблон, бывает необходимо временно включить какую-либо категорию или изменить настройки графики. Для этого не нужно отключать шаблон от вида способом, описанным выше, достаточно временно отключить шаблон с помощью команды «Свойство временного вида» - «Выключить свойства временного вида», при этом по контуру экрана вида появится фиолетовая рамка, а параметры, заблокированные шаблоном вида, разблокируются, Рис. 15 - Включить временные свойства.

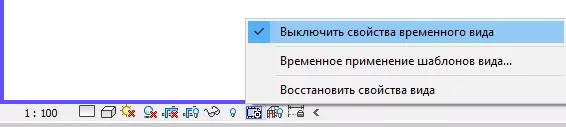

Рис. 15 - Включить временные свойства

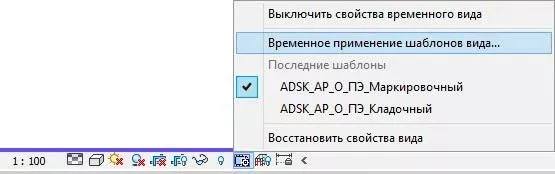

Также при работе со вспомогательными видами бывает полезно посмотреть, как будет выглядеть оформленный вид (с примененным шаблоном). Для этого не нужно применять шаблон с помощью параметра вида «Шаблон вида», а следует воспользоваться командой «Свойство временного вида» - «Временное применение шаблона вида», Рис. 16 - Включить временный шаблон.

Рис. 16 - Включить временный шаблон

После назначения нескольких временных шаблонов, между ними можно переключаться.

Чтобы отменить временные шаблоны, нажмите «Восстановить свойства вида», Рис. 17 - Восстановить свойства.

Рис. 17 - Восстановить свойства

1.1.10. Использование семейства листа

В шаблоны загружено семейство Основной надписи (штампа), использующиеся во всех проектах Marks.

Инструкцию по работе с семейством основной надписи смотри здесь:

Z:\Bim\2. Внутренние инструкции\PDF\ОБЩ\ОБЩ_Основная надпись.pdf

Семейство основной надписи также работает и с изменениями, инструкция находится здесь:

Z:\Bim\2. Внутренние инструкции\PDF\ОБЩ\ОБЩ_Изменения в проекте.pdf

Также в шаблонах по умолчанию загружены первый, второй лист изменений, таблица регистрации изменений. Данные в 1 и 2 лист изменений вносятся при помощи инструмента Текст, Рис. 18 - Листы изменений.

В таблицу регистрации изменений через заголовок спецификации, Рис. 19 - Таблица регистрации изменений.

Рис. 18 - Листы изменений

Рис. 19 - Таблица регистрации изменений

1.1.11. Работа с марками видов

Имена марок видовых экранов составлены из параметров, которые в них содержатся, Рис. 20 - Имена марок.

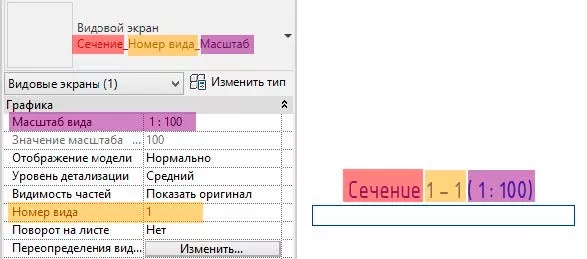

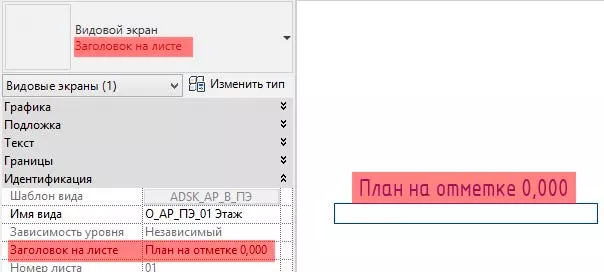

Рис. 20 - Имена марок

У каждой марки видового экрана присутствует дополнительный параметр «ADSK_Примечание к виду», который можно заполнять по необходимости:

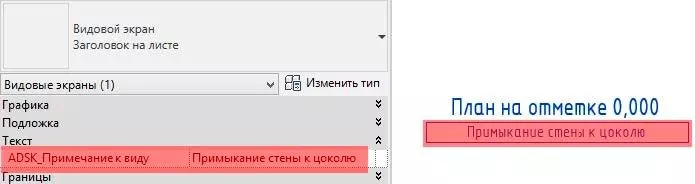

Рис. 21 - Параметр ADSK_Примечание к виду

Вы можете настроить собственные типоразмеры видовых экранов, в шаблоны загружены дополнительные марки видовых экранов:

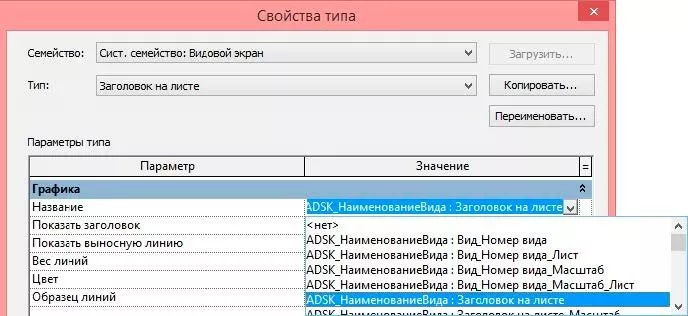

Рис. 22 - Типоразмеры видовых экранов
