11.10. Требования к разделам АР, АИ - Плинтус
0
11.10. Плинтус
Требования к моделированию

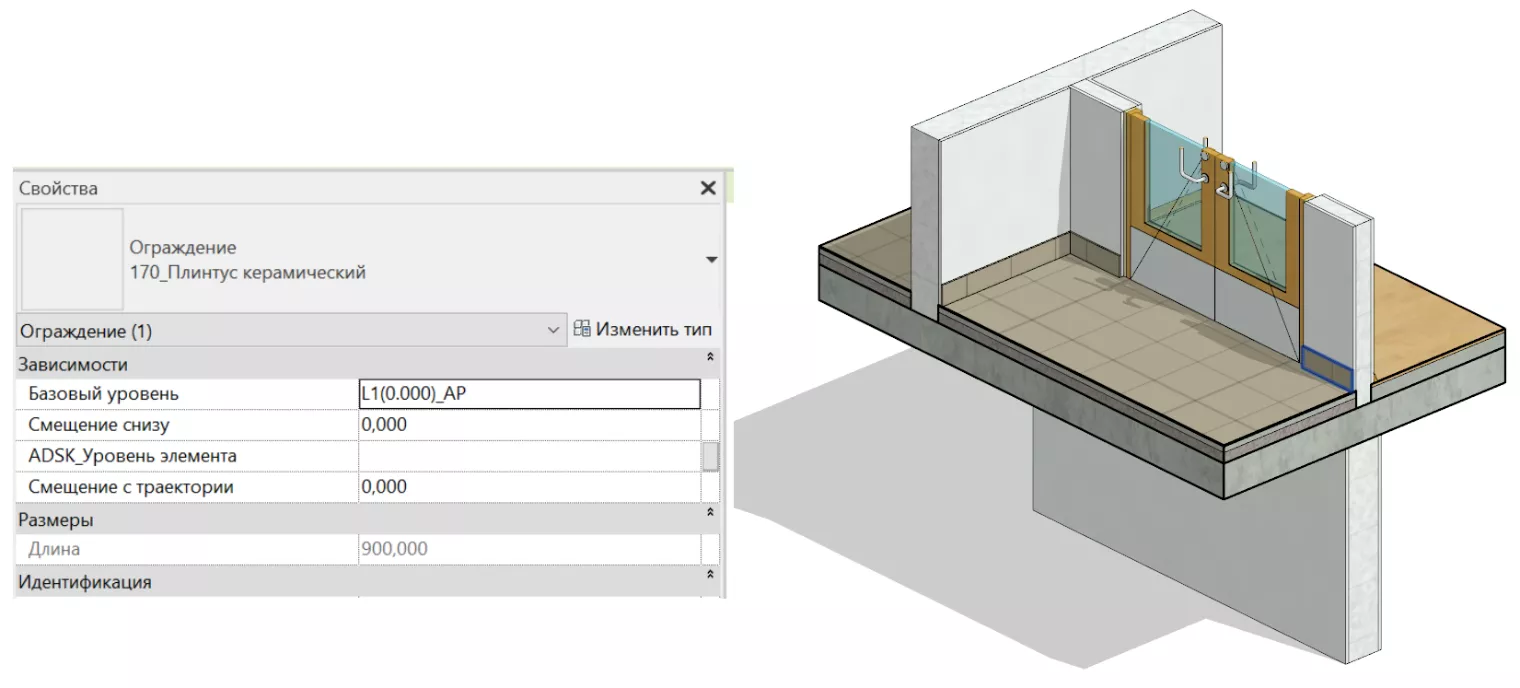

- Элементы должны быть выполнены системным семейством категории «Ограждения» инструментом «Ограждение».
Требования к параметризации
Таблица 38
| Концепция | Стадия П | Стадия Р | Пример заполнения | |||
| Этап 1 | Этап 2-3 | |||||
| LOD G | Условные габариты | |||||
| Точные габариты | + | + | ||||
| Внешний образ/вид | + | + | ||||
| Материалы | + | + | ||||
| LOI | Материал | + | + | ПВХ | ||
| Длина | + | + | + | 2000 мм | ||
| ADSK_Наименование | + | + | + | Плинтус ПВХ | ||
| MARKS_Состав конструкции | + | + | 1. Плинтус ПВХ | |||
| MARKS_Подземная часть | + | + | Да/Нет | |||
| MARKS_Номер корпуса / MARKS_Номер секции | + | + | К1 | |||
| ADSK_Этаж | + | + | 3 | |||
| ADSK_Марка | + | + | ПЛ-1 | |||
