11.13. Требования к разделам АР, АИ - Ограждения

0

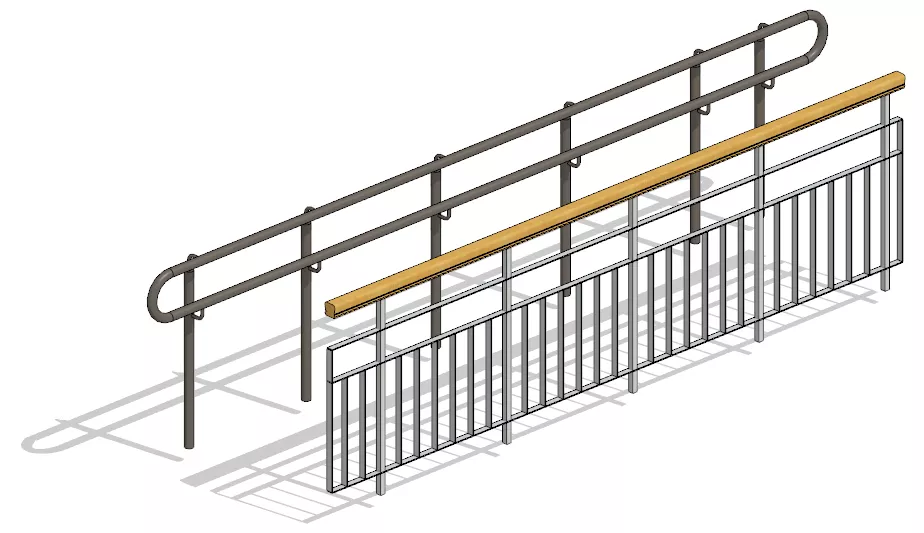

11.13. Ограждения

Требования к моделированию

Элементы должны быть выполнены системным семейством категории «Ограждения» инструментом «Ограждение».
Допустимо использование загружаемых семейств категории «Ограждения» для подсчета расхода элементов.

Требования к параметризации

Таблица 40

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты		+
	Точные габариты			+	+
	Условное расположение	+	+
	Точное расположение			+	+
	Внешний образ/вид		+	+	+
	Материалы			+	+
LOI	ADSK_Материал наименование			+	+	ПВХ
	Высота		+	+	+	1200 мм
	ADSK_Наименование			+	+	Ограждение металлическое
	MARKS_Подземная часть			+	+	Да/Нет
	MARKS_Номер корпуса / MARKS_Номер секции			+	+	К1
	ADSK_Этаж			+	+	3
	ADSK_Марка				+	ОГ-1
