11.15.Требования к разделам АР, АИ - Стальные перемычки, фахверки, обрамления и т.д.
0

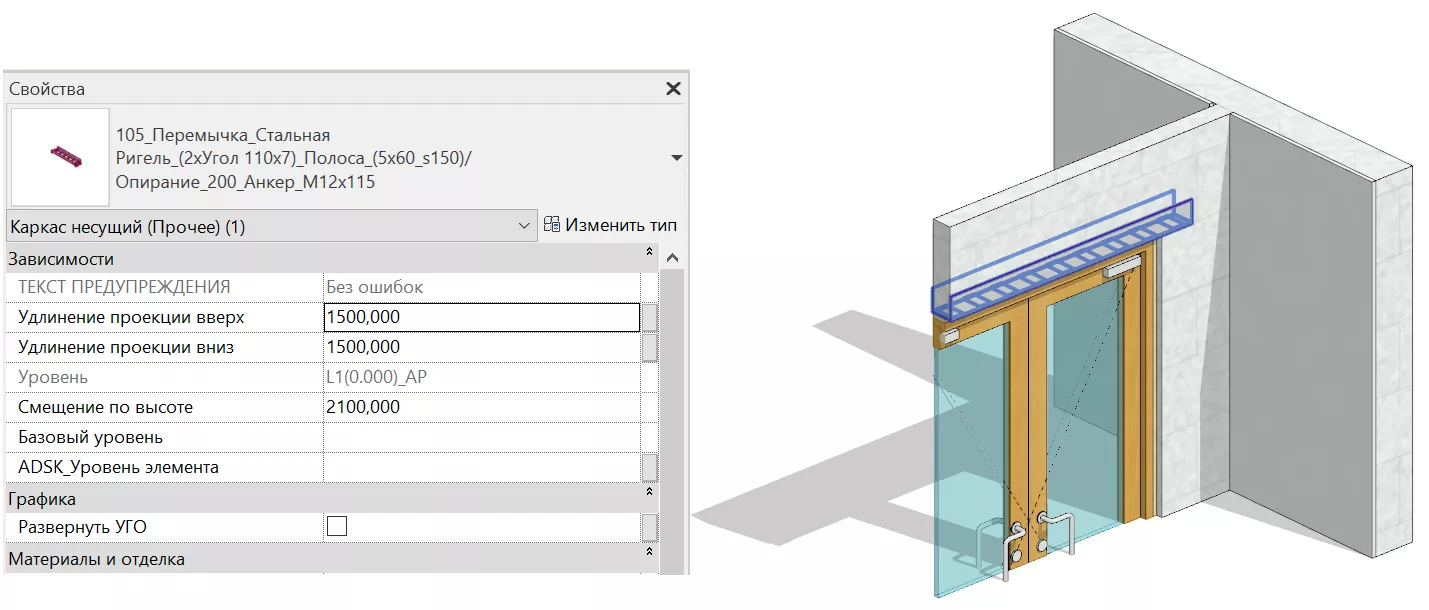

11.15. Стальные перемычки, фахверки, обрамления и т.д.
Требования к моделированию
- Элементы должны быть выполнены загружаемыми семействами категории «Каркас несущий».
- Все вложенные семейства профилей: уголки, швеллера, пластины и т.д. – должны быть выполнены общими вложенными семействами для автоматического подсчета расхода.
Требования к параметризации
Таблица 42
| Концепция | Стадия П | Стадия Р | Пример заполнения | |||
| Этап 1 | Этап 2-3 | |||||
| LOD G | Условные габариты | |||||
| Точные габариты | + | |||||
| Условное расположение | + | |||||
| Точное расположение | + | |||||
| LOI | ADSK_Наименование | + | Двуспальная кровать | |||
| ADSK_Размер_Высота | + | 1800 мм | ||||
| ADSK_Размер_Ширина | + | 500 мм | ||||
| ADSK_Размер_Длина | + | 1800 мм | ||||
| MARKS_Подземная часть | + | Да/Нет | ||||
| MARKS_Номер корпуса / ADSL_Номер секции | + | К1 | ||||
| ADSK_Этаж | + | 3 | ||||
