11.16. Паркинг
Требования к моделированию
- При размещении машиномест необходимо использовать семейства MARKS DIGITAL.
- Для корректного подсчета площади парковочных мест непрямоугольной формы зоны машиномест моделируются контекстными семействами (модель в контексте). Эти семейства участвуют в проверках на коллизии. В стандартном семействе парковочного места отключается зона обслуживания. Эти семейства не участвуют в проверках на коллизии.

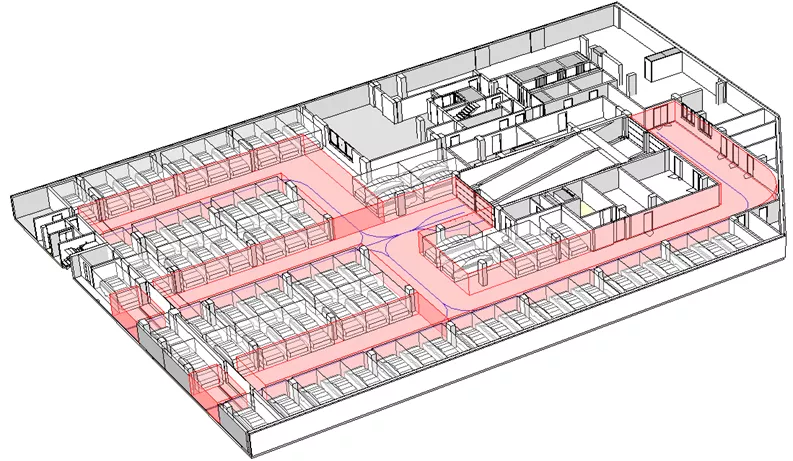

- Проезды автомобилей необходимо моделировать инструментом «Модель в контексте» категории «Парковка».

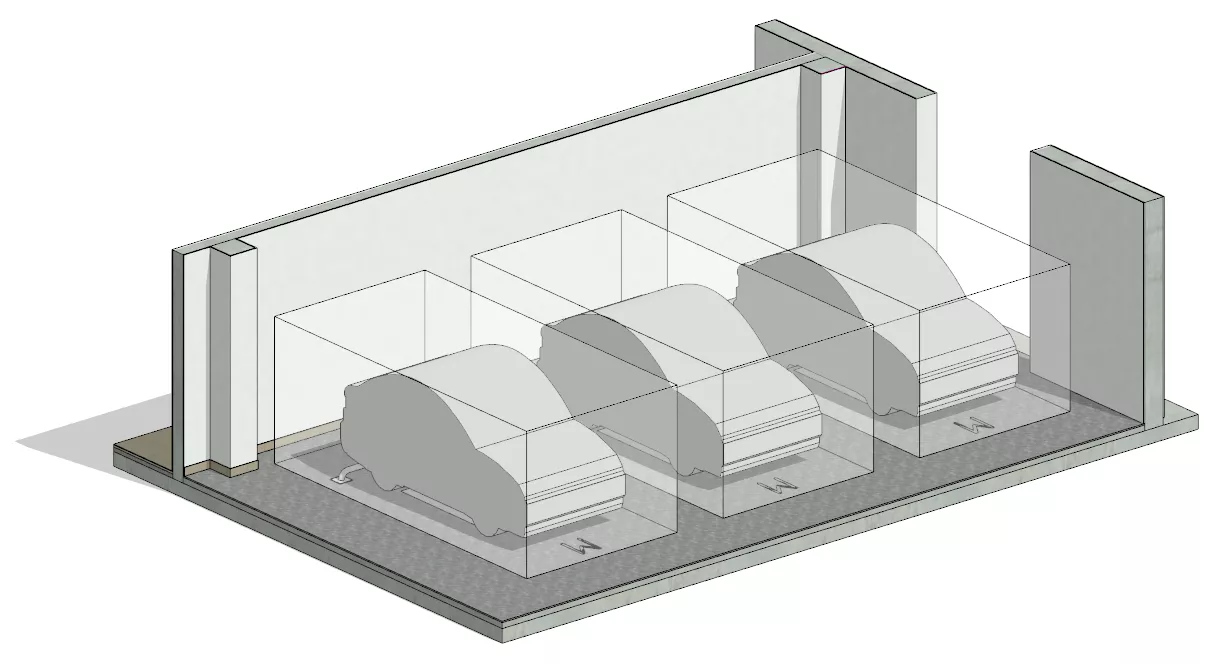

- В зоне загрузки моделируются основные габариты автомобилей (ширина, высота, длина).
Оформление планов парковочных мест. Подсчет площадей.
Для создания оформленных планов размещения парковочных мест, подсчета площадей машиномест и маркировке машиномест, следует придерживаться технологии описанной в инструкции ТХ_Работа с обозначением парковок в файлах ТХ. .pdf (ИСПРАВИТЬ ССЫЛКУ)
Требования к параметризации
Таблица 43
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | |||||
Точные габариты | + | + | + | + | ||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
LOI | MARKS_Размер_Площадь | + | + | + | + | 13,25 м² |
ADSK_Размер_Высота | + | + | + | + | 1800 мм | |
ADSK_Размер_Ширина | + | + | + | + | 500 мм | |
ADSK_Размер_Длина | + | + | + | + | 1800 мм | |
MARKS_Подземная часть | + | + | + | + | Да/Нет | |
MARKS_Номер корпуса / ADSL_Номер секции | + | + | + | + | К1 | |
ADSK_Этаж | + | + | + | + | 3 |
