11.18. Требования к разделам АР, АИ - Проемы
0
11.18. Проемы
Требования к моделированию

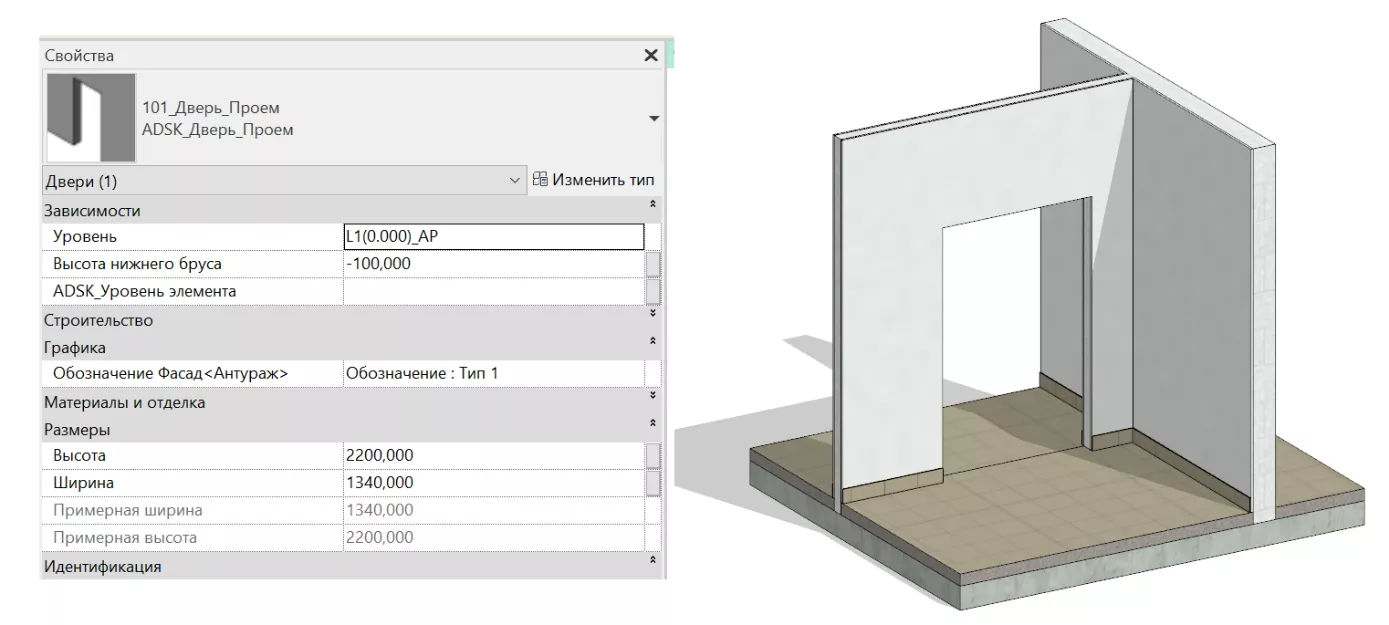

- Элементы должны быть выполнены загружаемыми семействами категории «Окна» или «Двери».
- Проемы должны образовывать физическое вырезание объема в стенах или перекрытиях.
Требования к параметризации
Таблица 45
| Концепция | Стадия П | Стадия Р | Пример заполнения | |||
| Этап 1 | Этап 2-3 | |||||
| LOD G | Условные габариты | + | + | |||
| Точные габариты | + | + | ||||
| Условное расположение | + | + | ||||
| Точное расположение | + | + | ||||
| Внешний образ/вид | + | + | + | + | ||
| LOI | ADSK_Размер_Высота | + | + | + | + | 2200 мм |
| ADSK_Размер_Ширина | + | + | + | + | 2500 мм | |
| MARKS_Подземная часть | + | + | + | + | Да/Нет | |
| MARKS_Номер корпуса / ADSL_Номер секции | + | + | + | + | К1 | |
| ADSK_Этаж | + | + | + | + | 3 | |
Запрещенные действия
- Использование инструмента «Проем по грани».
- Использование инструмента «Шахта».
- Использование инструмента «Проем в стене».
- Использование инструмента «Проем по вертикали».
