11.3. Требования к разделам АР, АИ - Фасад

Назад
Содержание

11.3. Требования к разделам АР, АИ - Фасад

0

Требования к моделированию

  • Вертикальные элементы должны быть выполнены системным семейством категории «Стены» инструментом «Стена: архитектурная». Горизонтальные элементы должны быть выполнены системным семейством категории «Перекрытия» инструментом «Перекрытие: архитектурное». При моделировании сложных фасадных конструкциях допускается использование загружаемых семейств категории «Обобщенные модели» с указанием создаваемой пользователем подкатегории «Фасад».
  • Всем слоям должна быть назначена корректная функция.

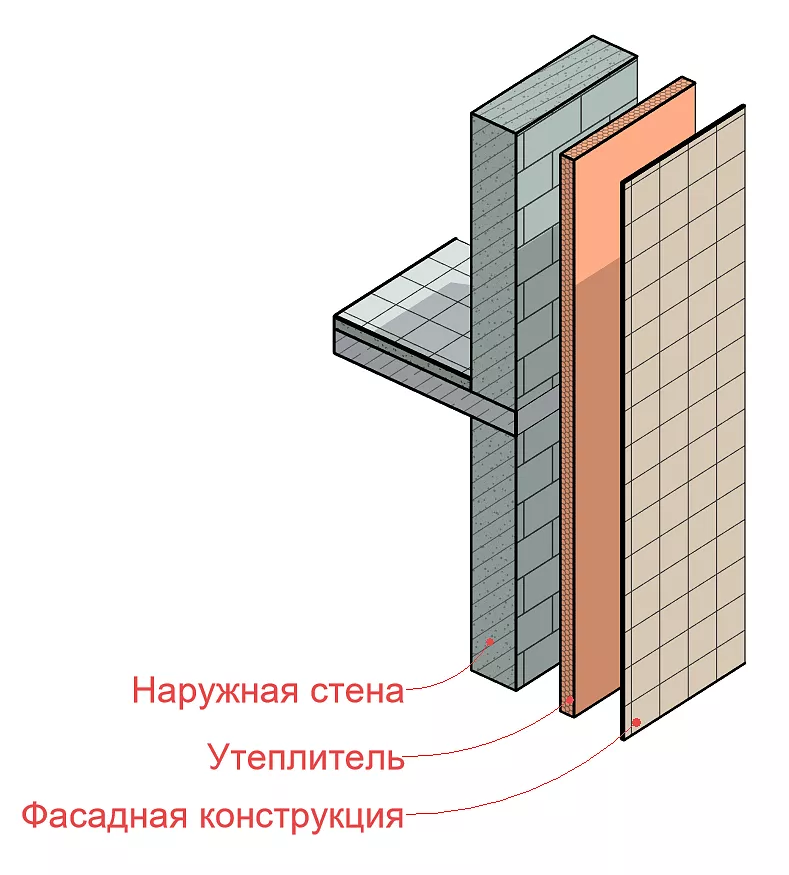

  • Моделирование основных слоев: основа, утеплитель, финишная отделка – должно выполняться из отдельных элементов.

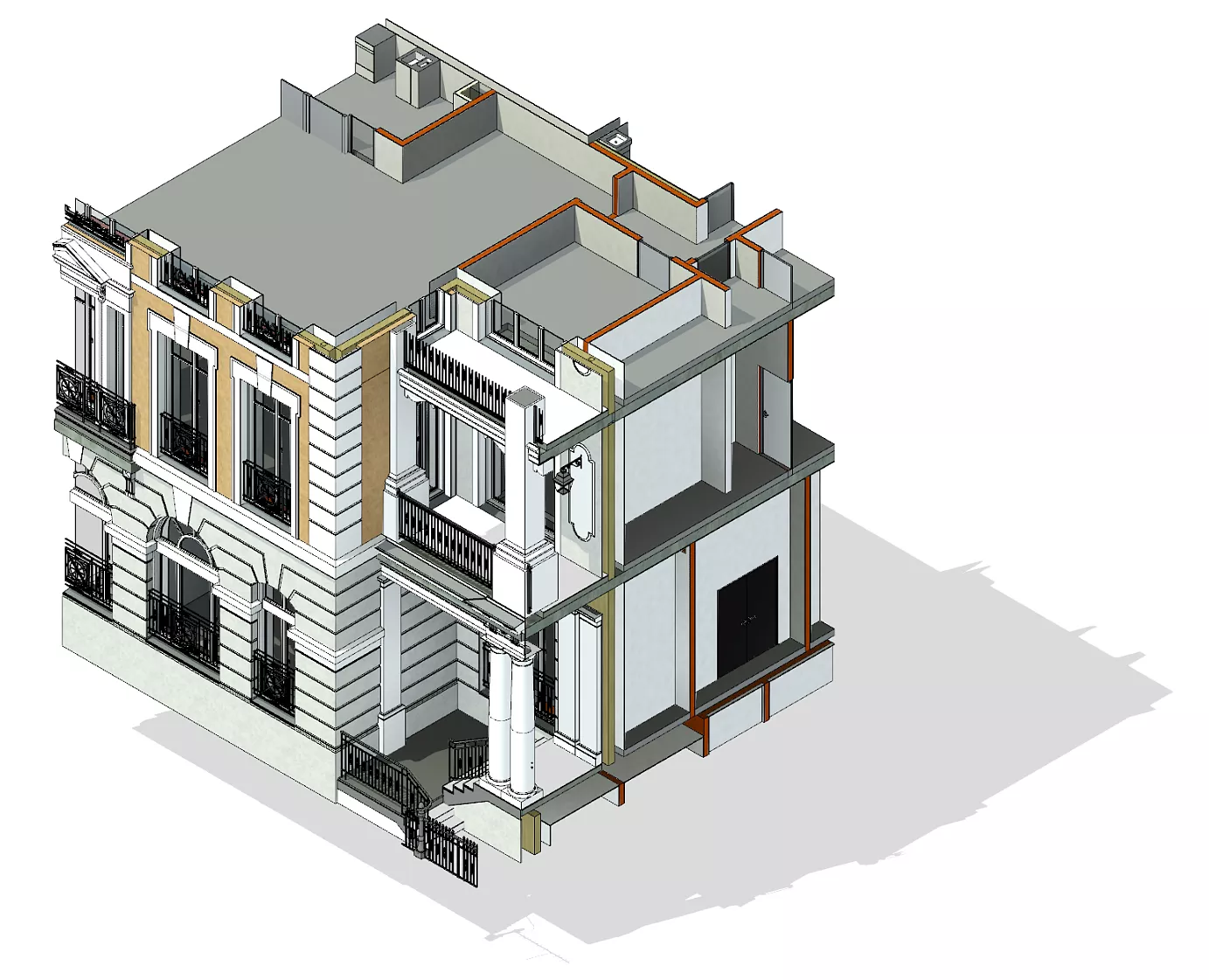

  • Моделирование фасада должно быть выполнено с учетом пластики фасадных решений.

Требования к параметризации

Таблица 31

Концепция Стадия П Стадия Р Пример заполнения
Этап 1 Этап 2-3
LOD G Условные габариты + +
Точные габариты + +
Условное расположение + +
Точное расположение + +
Внешний образ/вид + + + +
Материалы + + +
«Пластика фасада» + +
LOI Материал + + + Клинкерная плитка
Площадь + + + 120,0 м²
Длина + + 2000 мм
Ширина + + 20 мм
MARKS_Подземная часть + + Да/Нет
ADSK_Завод-изготовитель +
MARKS_Номер корпуса / ADSK_Номер секции + + К1
ADSK_Этаж + + 2-25
ADSK_Комплект чертежей + АР1

Запрещенные действия

  • Использование инструмента «Составная стена».
  • Использование многослойных стен.
  • Назначение параметру «Зависимость сверху» значения «Неприсоединенная».
  • Использование инструмента «Присоединить верх/основание».
  • Моделирование стен через несколько этажей, в случае если это не предусматривает технология монтажа.
  • Некорректное использование функций слоев.
