11.4. Требования к разделам АР, АИ - Двери и ворота
0
Требования к моделированию
- Элементы должны быть выполнены загружаемыми семействами категории «Двери».
- Двери с левым и правым открыванием необходимо выполнить отдельными типоразмерами.
- Для размещения дверей в несущие конструкции допускается дублирование/мониторинг конструкций, с условием дальнейшего размещения конструкции в скрытый рабочий набор (50)_Temp.
Требования к графическому отображению

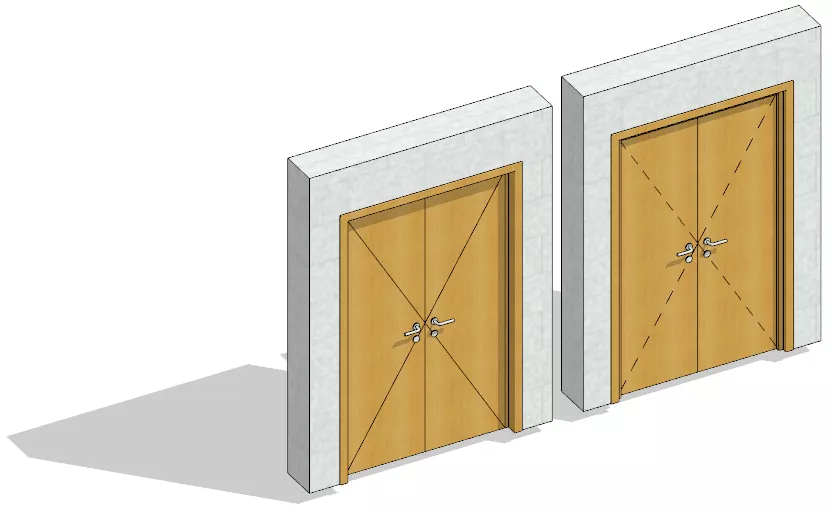

- Двери должны содержать 3D линии открывания. Тип линии должен соответствовать направлению открывания полотен: «от себя» - пунктир, «к себе» - сплошная.

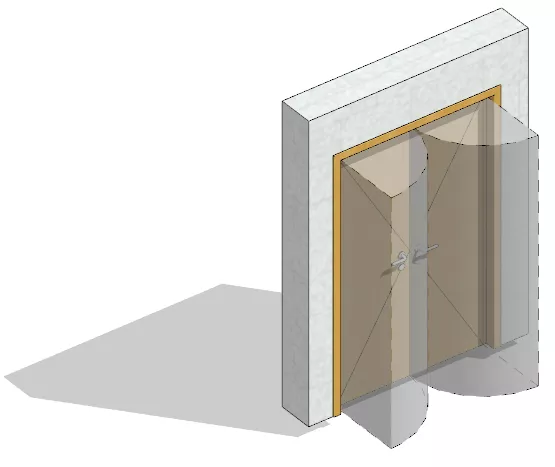

- Двери должны содержать зоны открывания.
- Объем стены, который расположен под дверью должен вырезаться дверьми.

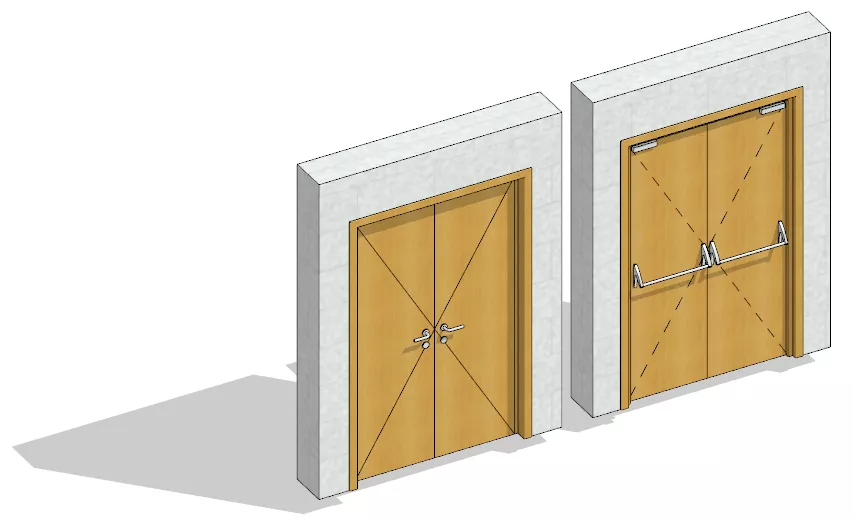

- Моделирование фурнитуры выполняется условно.
Требования к параметризации
Таблица 32
| Концепция | Стадия П | Стадия Р | Пример заполнения | |||
| Этап 1 | Этап 2-3 | |||||
| LOD G | Условные габариты | + | ||||
| Точные габариты | + | + | + | |||
| Условное расположение | + | |||||
| Точное расположение | + | + | + | |||
| Внешний образ/вид | + | + | + | + | ||
| Материалы | + | + | ||||
| LOI | ADSK_Материал наименование | + | + | Металлическая дверь | ||
| Ширина | + | + | + | 1040 мм (проем в стене) | ||
| Высота | + | + | + | 2270 мм (проем в стене) | ||
| Описание | + | + | По ГОСТ | |||
| MARKS_Подземная часть | + | + | Да/Нет | |||
| MARKS_Номер корпуса / MARKS_Номер секции | + | + | К1 | |||
| ADSK_Этаж | + | + | 3 | |||
| ADSK_Предел огнестойкости | + | + | EI45 | |||
| ADSK_Марка | + | + | Д-1 | |||
| ADSK_Описание | + | + | ГОСТ | |||
- Запрещается использовать инструмент «Зеркало», так как это может привести к несоответствию значений параметра открывания и отображению на чертеже.
