11.5. Окна
Требования к моделированию
- Элементы должны быть выполнены загружаемыми семействами категории «Окна».
- Окна с разным открыванием необходимо выполнить отдельными типоразмерами или задать открывание с помощью параметра в свойствах экземпляра окна.
- Окна должны содержать в себе отливы, подоконники, наружные и внутренние откосы, выполненные «общими» семействами категории «Окна».
- Для размещения окон в несущие конструкции допускается дублирование/мониторинг конструкций, с условием дальнейшего размещения конструкции в скрытый рабочий набор (50)_Temp.
Требования к визуальному отображению

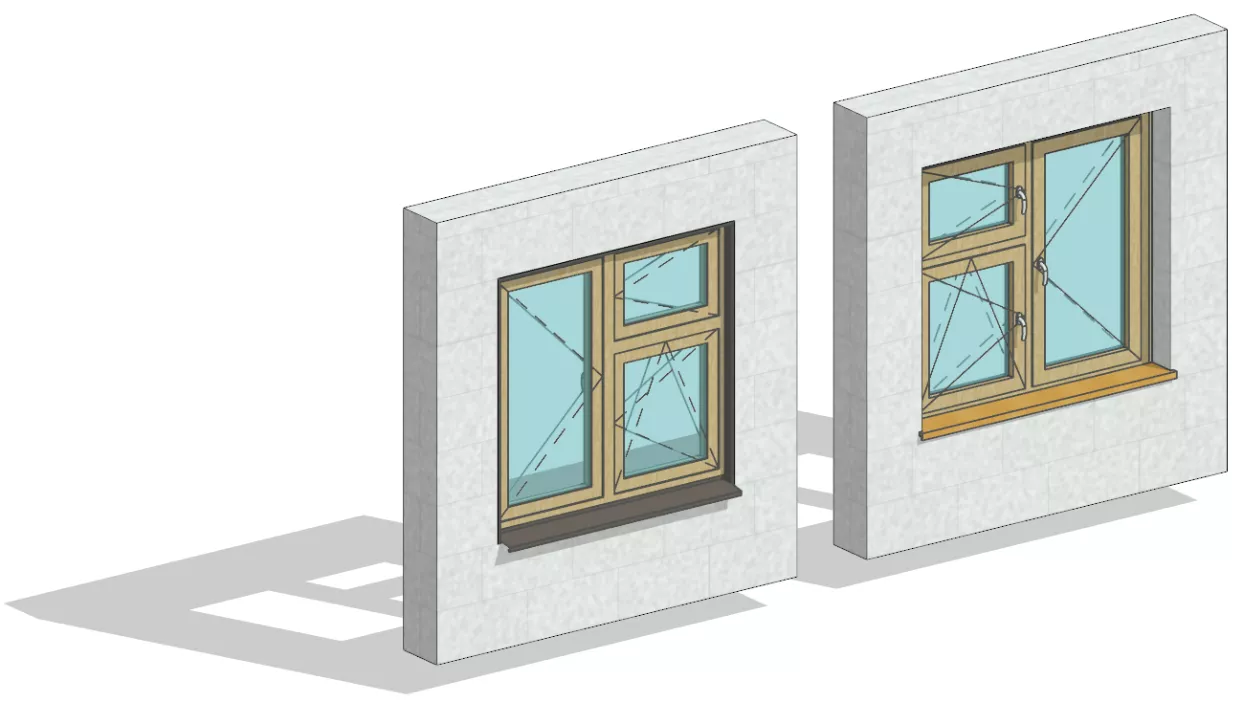

- Окна должны содержать 3D линии открывания. Тип линии должен соответствовать направлению открывания створок: «от себя» - пунктир, «к себе» - сплошная.
- Моделирование фурнитуры выполняется условно.
Требования к параметризации
Таблица 33
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | ||||
Точные габариты | + | + | + | |||
Условное расположение | + | |||||
Точное расположение | + | + | + | |||
Внешний образ/вид | + | + | + | + | ||
Материалы | + | + | ||||
LOI | ADSK_Материал наименование | + | + | ПВХ | ||
Ширина | + | + | + | 1040 мм | ||
Высота | + | + | + | 2270 мм | ||
ADSK_Наименование | + | + | ||||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / MARKS_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Завод-изготовитель | + | |||||
MARKS_Размер_Площадь | + | + | + | 3,24 м² (площадь проема) | ||
ADSK_Марка | + | ГОСТ | ||||
ADSK_Комплект чертежей | + |
Запрещенные действия
- Запрещается использовать инструмент «Зеркало», так как это может привести к несоответствию значений параметра открывания и отображению на чертеже.
