11.6 Требования к разделам АР, АИ - Витражи
0
11.6. Витражи
Требования к моделированию
- Элементы должны быть выполнены системным семейством категории «Стены» инструментом «Стена: Витраж».

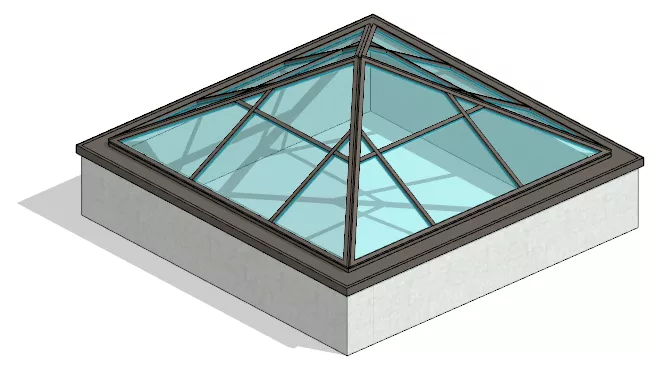

- Элементы под наклоном должны быть выполнены системным семейством категории «Крыши» инструментом «Крыши: Витраж».
- Размещение дверей и створок в витражи осуществляется путем замены панелей на соответствующие семейства.
Требования к параметризации
Таблица 34
| Концепция | Стадия П | Стадия Р | Пример заполнения | |||
| Этап 1 | Этап 2-3 | |||||
| LOD G | Условные габариты | + | + | |||
| Точные габариты | + | + | ||||
| Условное расположение | + | + | ||||
| Точное расположение | + | + | ||||
| Внешний образ/вид | + | + | + | + | ||
| Материалы | + | + | + | |||
| LOI | Площадь | + | + | + | 7,5 м² | |
| Длина | + | + | + | 2500 мм | ||
| Неприсоединенная высота | + | + | + | 3000 мм | ||
| ADSK_Наименование | + | + | Витраж наружный, алюминиевый профиль, двухкамерный стеклопакет | |||
| MARKS_Подземная часть | + | + | Да/Нет | |||
| MARKS_Номер корпуса / MARKS_Номер секции | + | + | К1 | |||
| ADSK_Этаж | + | + | 3 | |||
| ADSK_Позиция | + | В-1 | ||||
| ASDK_Предел огнестойкости | + | EI45 | ||||
Запрещенные действия
- Использование инструмента «Зеркало».
- Использование инструмента «Изменение ориентации стены».
