11.7. Полы
Требования к моделированию
- Элементы должны быть выполнены системным семейством категории «Перекрытия» инструментом «Перекрытие: архитектурное».
- Полы моделируются отдельно от несущего перекрытия.
- Полы моделируются отдельно для каждого помещения.
- Всем слоям должна быть назначена корректная функция.

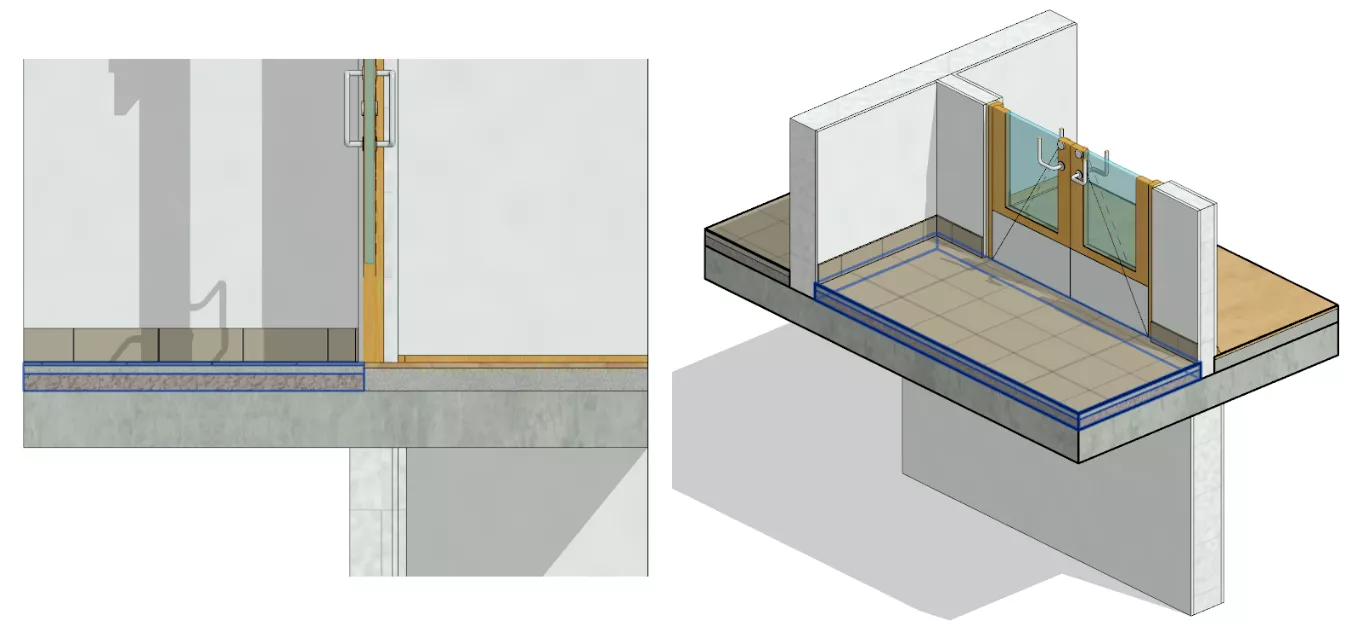

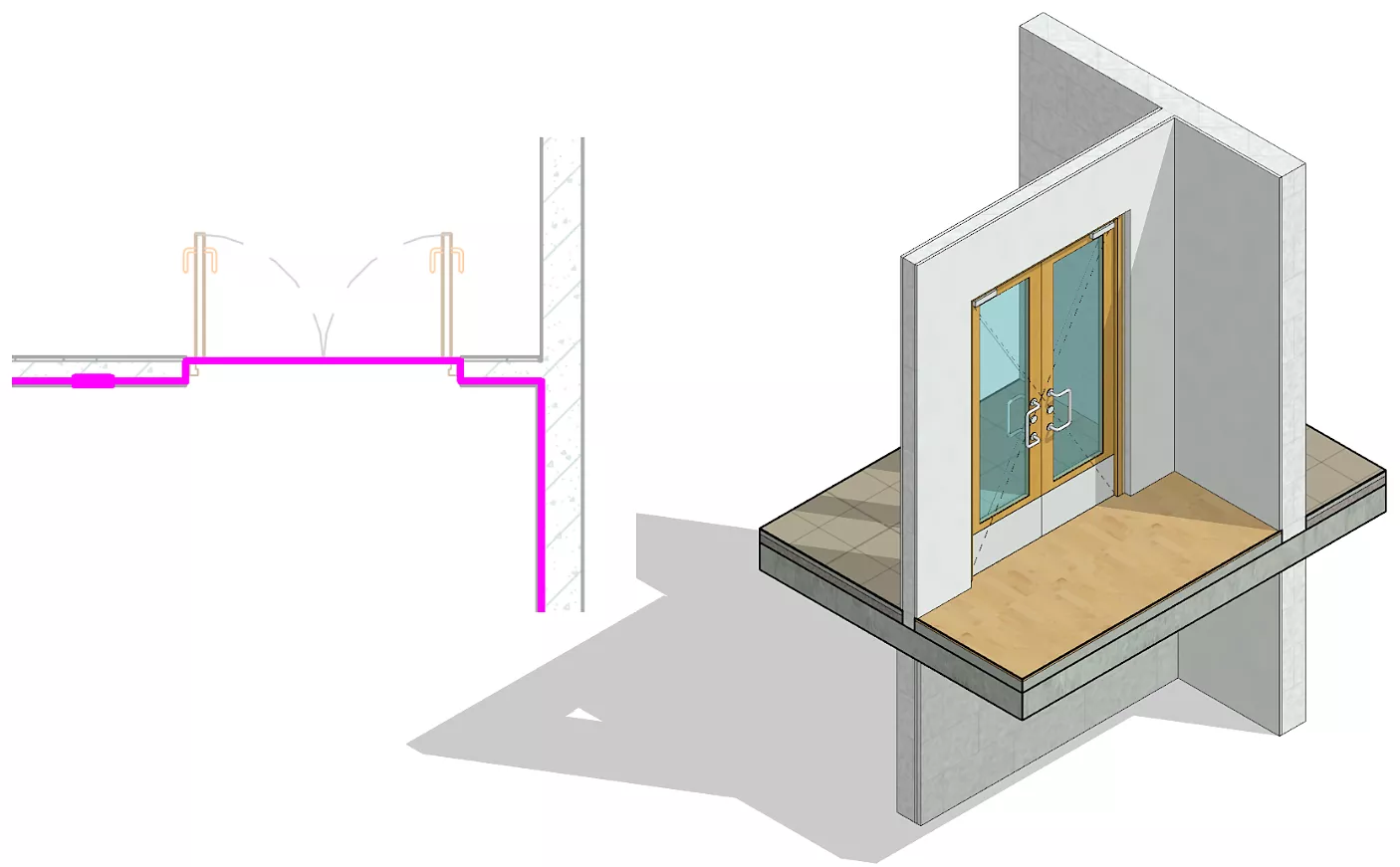

- Контур пола необходимо моделировать с учетом пространства в дверном проеме.
Уклоны пола должны быть заданы инструментом «Изменить субэлементы».
- Для корректной работы с уклонами допускается использование инструмента «Вырезание проема по вертикали».
- При использовании плагинов необходимо учесть, что построение полов должно происходить до построения отделки стен.
Требования к параметризации
Таблица 35
| Концепция | Стадия П | Стадия Р | Пример заполнения | |||
| Этап 1 | Этап 2-3 | |||||
| LOD G | Условные габариты | + | + | |||
| Точные габариты | + | + | ||||
| Условное расположение | + | + | ||||
| Точное расположение | + | + | ||||
| Внешний образ/вид | + | + | + | |||
| Однослойная структура (допускается) | + | + | + | |||
| Многослойная структура | + | |||||
| Материалы | + | + | ||||
| Уклон | + | |||||
| LOI | Площадь | + | + | 20,0 м² | ||
| Объем | + | + | 1,6 м³ | |||
| Толщина | + | + | 80 мм | |||
| MARKS_Состав конструкции | + | + | 1. Ламинат2. Подложка 3. Стяжка – 80 мм | |||
| MARKS_Подземная часть | + | + | Да/Нет | |||
| MARKS_Номер корпуса / MARKS_Номер секции | + | + | К1 | |||
| ADSK_Этаж | + | + | 3 | |||
| ADSK_Марка | + | 1 [тип пола в соответствии с экспликацией полов] | ||||
Запрещенные действия
- Моделирование полов одним контуром в нескольких помещениях.
- Некорректное использование функций слоев.
