11.8. Требования к разделам АР, АИ - Кровля

Назад
Содержание

11.8. Требования к разделам АР, АИ - Кровля

0
11.8. Кровля

Требования к моделированию

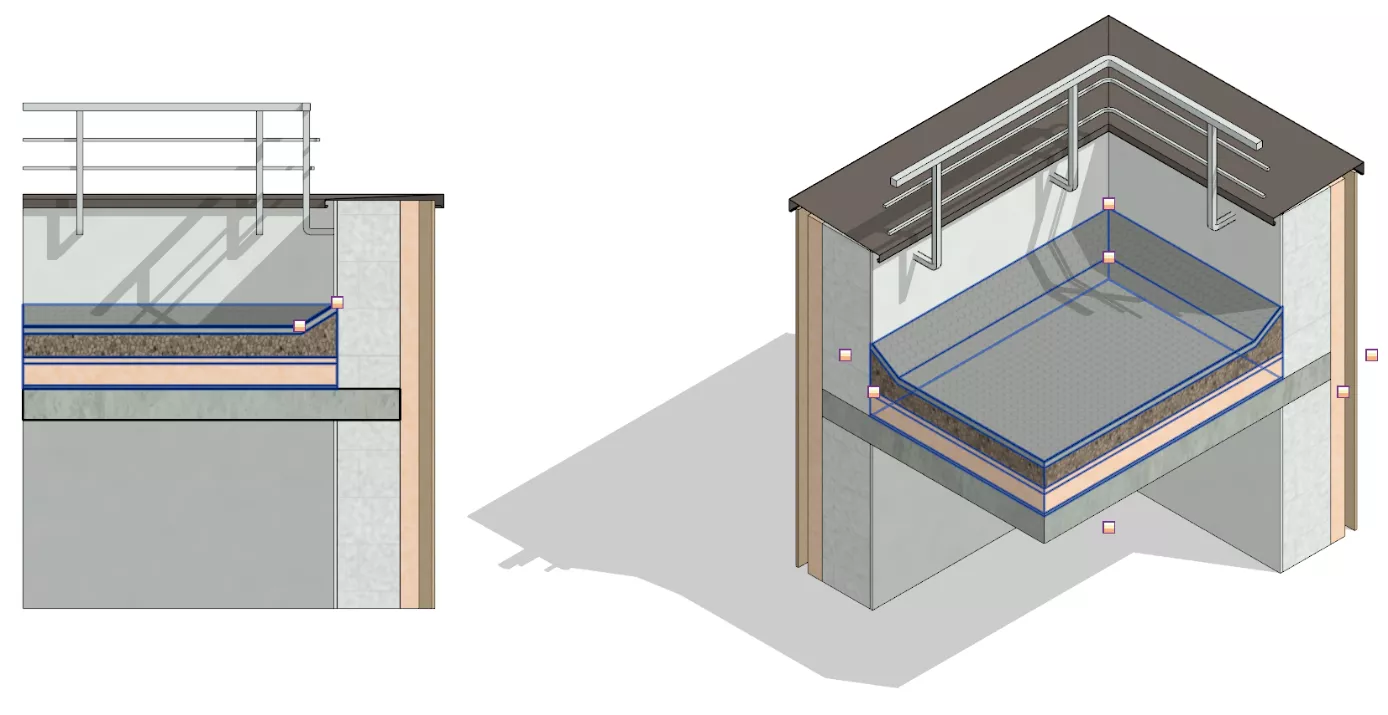

  • Элементы должны быть выполнены системным семейством категории «Крыши» инструментом «Крыша по контуру», «Крыша выдавливанием» или «Крыша по грани».
  • Крыши моделируются отдельно от несущего перекрытия.
  • Всем слоям должна быть назначена корректная функция.
  • Уклоны крыш должны быть заданы инструментом «Изменить субэлементы».
  • Для корректной работы с уклонами допускается использование инструмента «Вырезание проема по вертикали».

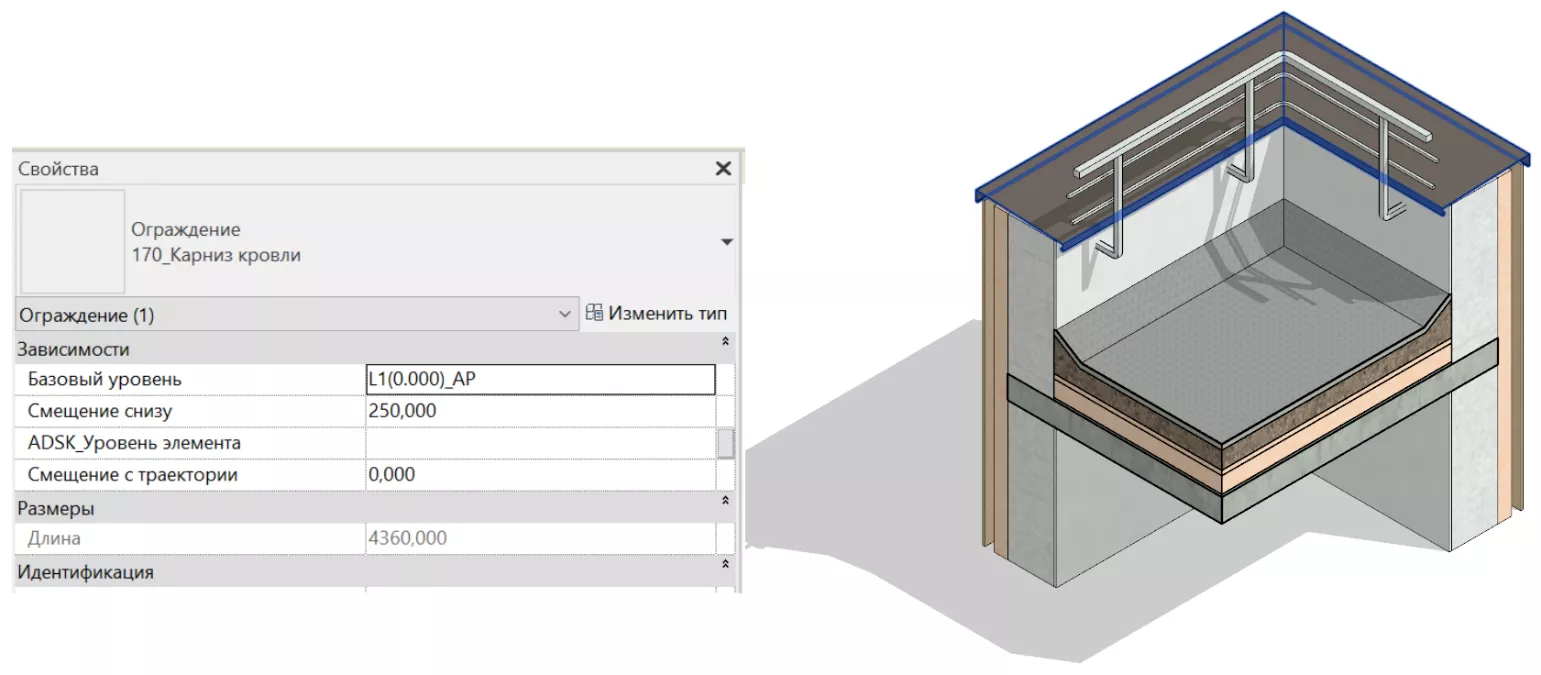

  • Крышка парапета должна быть выполнена системным семейством категории «Ограждения» инструментом «Ограждение».

Требования к параметризации

Таблица 36

Концепция Стадия П Стадия Р Пример заполнения
Этап 1 Этап 2-3
LOD G Условные габариты + +
Точные габариты + +
Условное расположение + +
Точное расположение + +
Внешний образ/вид + + +
Однослойная структура (допускается) +
Многослойная структура + + +
Материалы + + +
Уклон + +
LOI Площадь + + + 8 м²
Толщина + + + 280 мм
MARKS_Состав конструкции + +
MARKS_Подземная часть + + Да/Нет
MARKS_Номер корпуса / ADSK_Номер секции + + К1
ADSK_Этаж + + 3
ADSK_Марка + + 3

Запрещенные действия

  • Моделирование нескольких контуров одним элементом.
  • Некорректное использование функций слоев.
