11.9. Требования к разделам АР, АИ - Отделка стен

Требования к моделированию

Элементы должны быть выполнены системным семейством категории «Стены» инструментом «Стена: архитектурная».

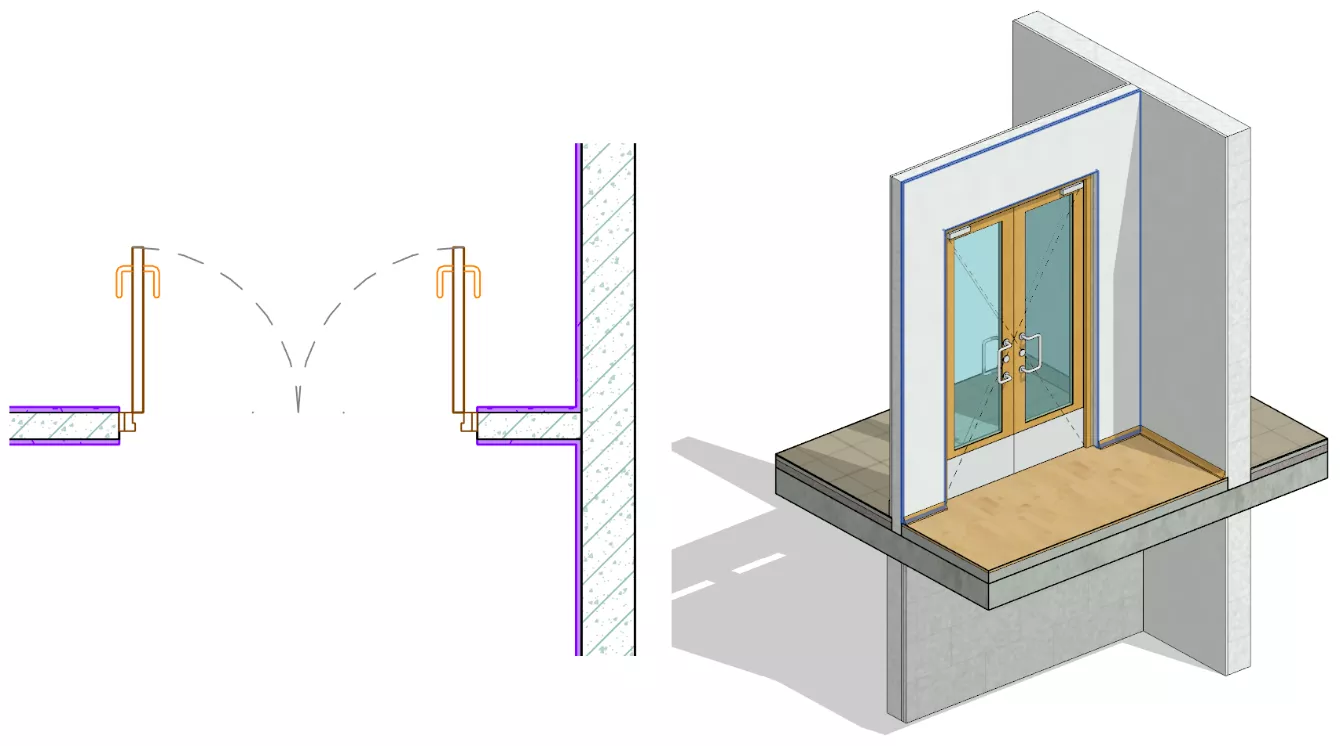

Отделка стен моделируется отдельно от стен-основ.

При моделировании отделочных слоев (отдельно от стен-основ), допускается использование многослойных стен с разделением на слои. При этом всем слоям должна быть назначена корректная функция.
Отделка стен моделируется отдельно для каждого помещения.
Стены отделки должны быть разделены по этажам.
Стены отделки должны иметь корректные привязки к уровням.
При использовании плагинов необходимо учесть, что построение отделки стен должно происходить после построения полов.

Требования к параметризации

Таблица 37

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты	+	+
	Точные габариты			+	+
	Условное расположение
	Точное расположение	+	+	+	+
	Внешний образ/вид	+	+	+	+
	Материалы			+	+
	В составе многослойной стены (допускается)	+	+
	Моделирование отдельной стеной			+	+
LOI	Материал			+	+	Штукатурка
	Ширина			+	+	280 мм
	MARKS_Состав конструкции			+	+	1. Штукатурка − 15 мм2. Шпатлевка − 5 мм3. Покраска в 2 слоя
	MARKS_Подземная часть			+	+	Да/Нет
	MARKS_Номер корпуса / ADSK_Номер секции			+	+	К1
	ADSK_Этаж			+	+	3
	ADSK_Марка				+	ОТ-1
	Площадь			+	+	12,0 м²

Запрещенные действия

Назначение параметру «Зависимость сверху» значения «Неприсоединенная».
Использование инструмента «Присоединить верх/основание».
Моделирование стен через несколько этажей, в случае если это не предусматривает технология монтажа.
Некорректное использование функций слоев.
Моделирование элемента отделки стен, проходящего через несколько помещений.
