11.2. Стены и перегородки
- Элементы должны быть выполнены системным семейством категории «Стены» инструментом «Стена: архитектурная».
- Всем слоям должна быть назначена корректная функция.
- Стены должны быть разделены по этажам.

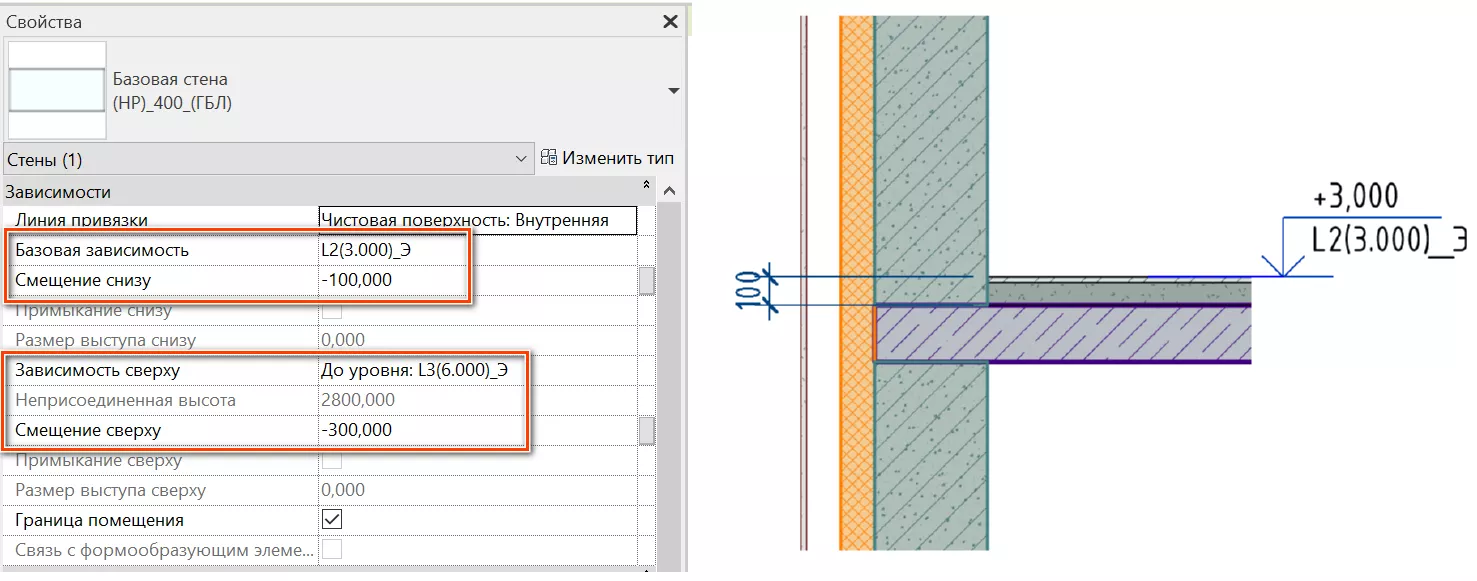

- Стены должны иметь корректные привязки к уровням.
- Свободные торцы стен должны быть отсоединены.
- Несущие стены КР могут присутствовать в архитектурной модели только как имитационные элементы, в точности повторяющие стены, размещенные в конструктивной модели. Имитация стен служит для размещения в них дверей и окон, и должна быть невидимой на виде Navisworks и находится в отдельном Рабочем наборе или иметь корректно заполненный параметр с информацией о дубликате. Данные имитационные элементы не участвуют в подсчетах ВОР, а также в экспорте моделей в NWC/IFC.
Требования к параметризации
Таблица 30
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | |||||
Точное расположение | + | + | + | |||
Внешний образ/вид | + | + | + | + | ||
Многослойная структура (допускается) | + | + | ||||
Слои в виде отдельных стен. | + | + | ||||
Материалы | + | + | + | |||
LOI | Материал | + | + | + | Газосиликатные блоки | |
Площадь | + | + | + | 8,4 м² | ||
Объем | + | + | + | 1,01 м³ | ||
Длина | + | + | + | 3000 мм | ||
Ширина | + | + | + | 100 мм | ||
Описание | + | + | Перегородка из газосили-катных блоков D500 100х250х600 | |||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Завод-изготовитель | + | |||||
ADSK_Предел огнестойкости | + | + | EI-45 | |||
ADSK_Комплект чертежей | + | АР1 |
Запрещенные действия
- Использование инструмента «Составная стена».
- Использование многослойных стен на этапах, когда многослойность не допускается.
- Назначение параметру «Зависимость сверху» значения «Неприсоединенная».
- Использование инструмента «Присоединить верх/основание».
- Моделирование стен через несколько этажей, в случае если это не предусматривает технология монтажа.
- Размещение стен со свободным торцом без отсоединения.
- Некорректное использование функций слоев.
- Использование инструмента «Редактировать профиль» для создания проема или отверстия.
