12. Требования к моделям ГП, СПОЗУ
0
12.1. Общие требования
- В таблице приведена этапность создания моделей генплана, благоустройства и внешних сетей.
Таблица 48
| Раздел | Элемент модели | 3D-концепция | Стадия П | Стадия Р | |
| Этап 1 | Этап 2-3 | ||||
| Топо-повехность и зонирование участка | - | + | + | + | |
| Окружающая застройка | − | − | +* | + | |
| Благоустройство | - | - | - | + | |
| Геоподоснова | - | - | + | + | |
| Внешние инженерные сети | - | - | + | + | |
* - моделирование окружающей застройки не является обязательным. Решение о моделировании принимается проектировщиком самостоятельно, в случаях, оговоренных техническим заданием на проектирование или в случаях, обусловленных проектной необходимостью.

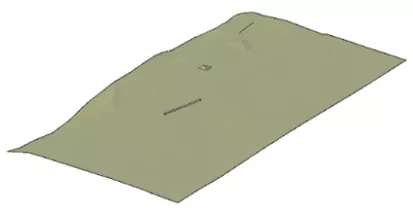

12.2. Топо-поверхность и зонирование участка
Требования к моделированию
- Модель рельефа выполнять в Autodesk Revit в отдельном файле модели инструментом Топо-поверхность.
- Модель должна иметь единую систему координат с проектируемым объектом и привязку к московской системе координат.
- Рельеф моделируется с учетом выхода на существующий неизменяемый рельеф (проезжие части, не затрагиваемые проектом).
- Необходимо выполнить следующее зонирование территории: озеленение (газоны), проезды, тротуары, детские и игровые площадки.
Требования к параметризации
Таблица 49
| Параметры | Стадия П | Стадия Р | Пример заполнения |
| ADSK_Номер здания | + | + | |
| MARKS_Номер корпуса | + | + | |
| ADSK_Номер секции | + | + | |
| ADSK_Этаж | + | + | |
| Площадь | + | + | |
| Имя | + | + |

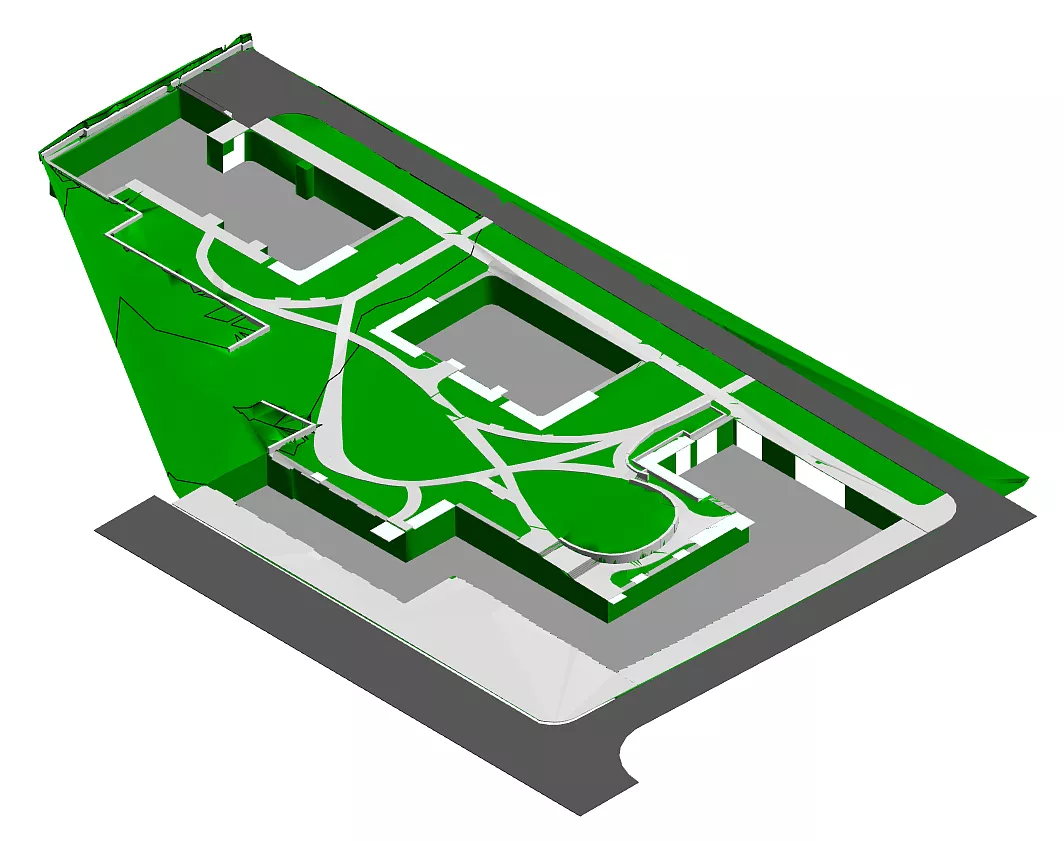

12.3. Окружающая застройка и благоустройство
Требования к моделированию
- Окружающая застройка моделируется условными объемными элементами (боксами) для моделирования затенения.
- Необходимо разместить на поверхности элементы благоустройства:
- Озеленение;
- Малые архитектурные формы;
- Детские игровые и спортивные комплексы;
- Детские карусели и песочницы;
- Скамьи;
- Уличные фонари;
- Ограждения территории, шлагбаумы;
- И другие элементы благоустройства.
Использовать категории Revit «Озеленение» и «Генплан».
12.4. Геоподоснова
Требования к моделированию
- Моделирование геоподосновы выполнять в AutoCAD Civil 3D.
Существующий рельеф
- Тип объекта Civil 3D: 3D-поверхность, Структурные линии (Характерные линии, полилинии, фигуры).
- Необходимо наличие следующих свойств: слой, имя поверхности и отметки поверхности.
- Существующий рельеф отображается как 3D-поверхность со всеми сложными элементами рельефа, в детализации достаточной для дальнейшей работы.
- Результатом обработки данных топографо-геодезических изысканий должна являться цифровая модель рельефа (ЦМР).
- ЦМР формируется объектом Поверхность TIN. ЦМР следует формировать по 3D-граням, при отсутствии 3D-граней в файлах геодезических изысканий необходимо преобразовывать объекты AutoCAD в точки COGO, которые затем следует присоединять к поверхности.
- Не допускается формирование ЦМР путем переноса текстовых подписей на их отметку и присоединения текстов к поверхности.
Модель геоподосновы
- Модель исходных данных должна содержать:
- Существующую ЦМР;
- существующие внешние сети;
- границы площадных объектов;
- границы улиц, зон, территорий, красной линии.
- На ЦМР площадки проектирования в обязательном порядке необходимо:
- построить пространственные структурные линии по характерным точкам рельефа;
- осевые линии существующих дорог, их кромки, откосы, края проезжей части формировать в виде структурных линий;
- характерные линии дорог должны состыковываться в местах примыканий. Не допускаются разрывы на протяжении однотипных участков. Разрывы допускаются для линий, обозначающих кромку проезжей части и бровку обочины в местах пересечений и примыканий.
- В качестве основы цифровой поверхности необходимо использовать существующую ЦМР.
- Площадные объекты следует создавать при помощи характерных линий Civil 3D.
- Область поверхности, ограниченная контуром проектируемых зданий/сооружений, должна быть построена отдельной поверхностью.
12.5. Внешние инженерные сети
Требования к моделированию
- Моделирование внешних инженерных сетей выполнять в AutoCAD Civil 3D.
- На проектируемом участке необходимо выполнить моделирование существующих и проектных инженерных сетей: труб и колодцев.
- Уровень графической детализации − условный.
- Не допускается наличие в структуре вкладки «Навигатор» трубопроводных сетей, геометрия которых отсутствует в модели.
Существующие инженерные сети
- Тип объекта Civil 3D: трубопроводные сети (без арматуры).
- Необходимо наличие следующих свойств: слой, количество, глубина, диаметр, уклон, тип, материал.
- Имена и отметки должны соответствовать именам и отметкам существующих инженерных сетей.
- Отметки отсутствующих глубин принять по нормативам.
- Не допускается пересечение существующих инженерных сетей.
Проектные инженерные сети
- Тип объекта Civil 3D: трубопроводные сети (без арматуры).
- Необходимо наличие следующих свойств: слой, количество, глубина, диаметр, уклон, тип, материал.
