13. Требования к моделям КР, КМ, КЖ
13.1. Общие требования
Несущие стены, колонны, балки моделируются исходя из своих конструктивных особенностей и технологии возведения (например, балка на несколько пролетов, специфицируемая как один элемент, должна быть замоделирована единым объектом).

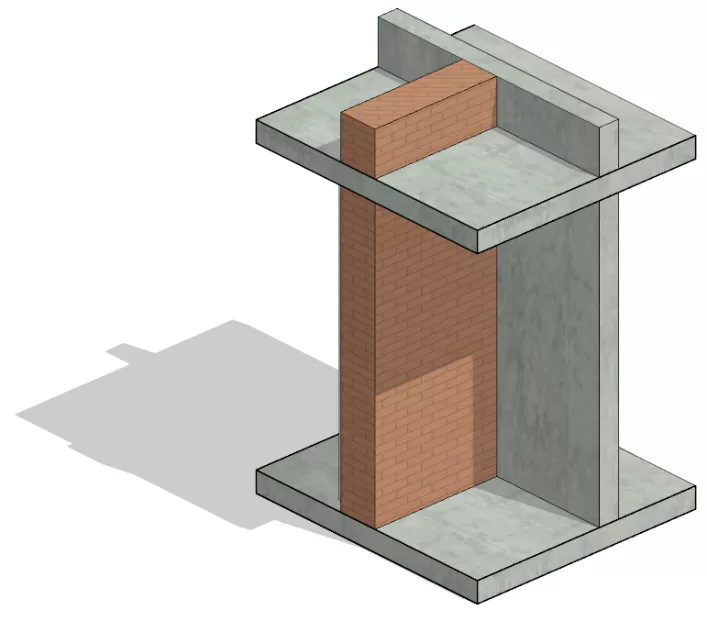

Не допускается пересечение объемов конструктивных элементов.
При использовании моделей в контексте не допускается моделирование нескольких независимых элементов внутри одной модели.
Не допускается дублирование ж/б элементов в файлах АР и КЖ.
Требования к минимальному составу моделей несущих конструкций приведены в Таблица 49
Таблица 50
Раздел | Элемент модели | 3D-концепция | Стадия П | Стадия Р | |
Этап 1 | Этап 2-3 | ||||
Ограждение котлована | - | - | + | + | |
Фундаментная плита | + | + | + | + | |
Подготовка под фундаментную плиту | - | - | + | + | |
Сваи | - | - | + | + | |
Несущие стены | + | + | + | + | |
Несущие колонны, пилоны | + | + | + | + | |
Плиты перекрытия | + | + | + | + | |
Несущие балки | + | + | + | + | |
Металлические конструкции | + | + | + | + | |
Шахты для инженерных систем | + | + | + | + | |
Отверстия для инженерных систем | - | - | + | + | |
Гидроизоляция подземной части | - | - | + | + | |
Лестницы | - | - | + | + | |
Рампы | + | + | + | + | |
Металлические конструкции фасадов | - | - | - | + |
13.2. Ограждение котлована
Требования к моделированию

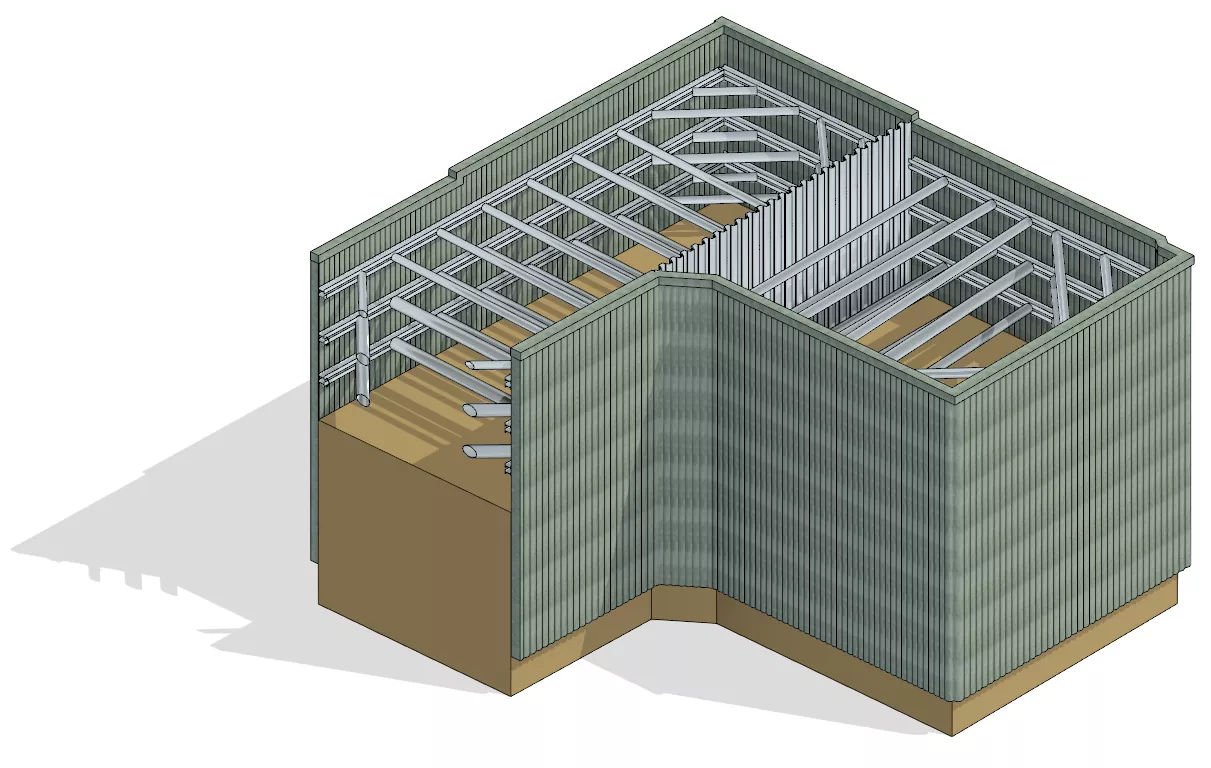

Необходимо выполнить моделирование следующих элементов ограждения котлована:
- шпунтовые ограждения;
- подпорные стенки;
- распорки и подкосы, грунтовые анкеры;
- обвязочные балки.
- Требования к параметризации
Таблица 51
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | Не моделируются | Не моделируются | |||
Точные габариты | + | + | ||||
Условное расположение | ||||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | ||||
Материалы | + | + | ||||
LOI | ADSK_Размер_Высота | + | + | 2200 мм | ||
ADSK_Размер_Ширина | + | + | 2500 мм | |||
ADSK_Размер_Длина | + | + | 5300 мм | |||
Площадь* | + | + | ||||
Объем* | + | + | ||||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Комплект чертежей | + | КЖ0 |
13.3. Фундаментная плита
Требования к моделированию
- Элементы должны быть выполнены системным семейством категории «Фундамент несущей конструкции» инструментом «Фундамент несущей конструкции: перекрытие».
- Фундаментные плиты необходимо разделить на деформационные швы. Плиты, разделенные швами, должны представлять собой отдельные элементы.

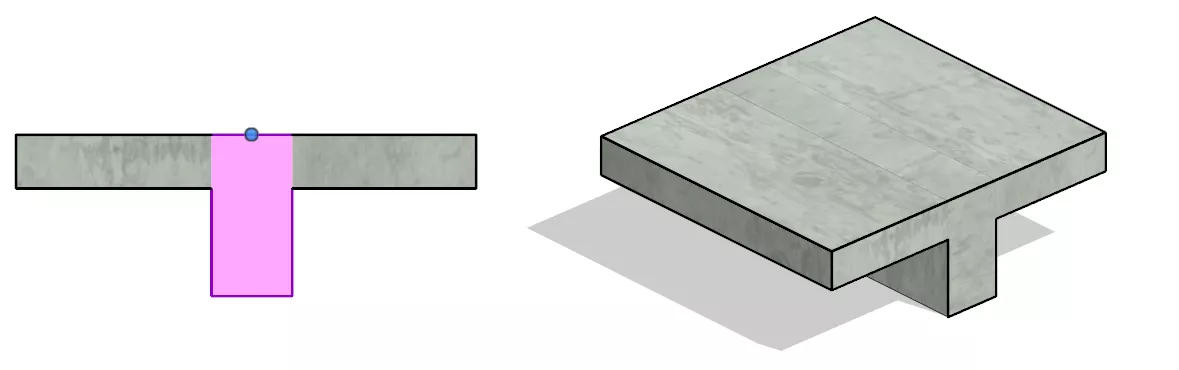

- Утолщение фундаментных плит, а также сложные по форме приямки моделировать контекстными семействами категории Фундамент несущей конструкции.
- Под фундаментной плитой необходимо выполнить моделирование подготовки инструментом «Крыши».
Требования к параметризации
Таблица 52
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | ||||
Материалы | + | + | + | + | ||
LOI | Толщина | + | + | + | 1200 мм | |
Материал | + | + | Бетон B35 | |||
Объем | + | + | 1620 м³ | |||
MARKS_Подземная часть | + | + | Да | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | Стилобат | |||
ADSK_Этаж | + | + | Фундамент | |||
ADSK_Марка | + | ФП-1 | ||||
ADSK_Комплект чертежей | + | КЖ0 |
Запрещенные действия
- Моделирование нескольких фундаментных плит одним эскизом.
13.4. Сваи
Требования к моделированию

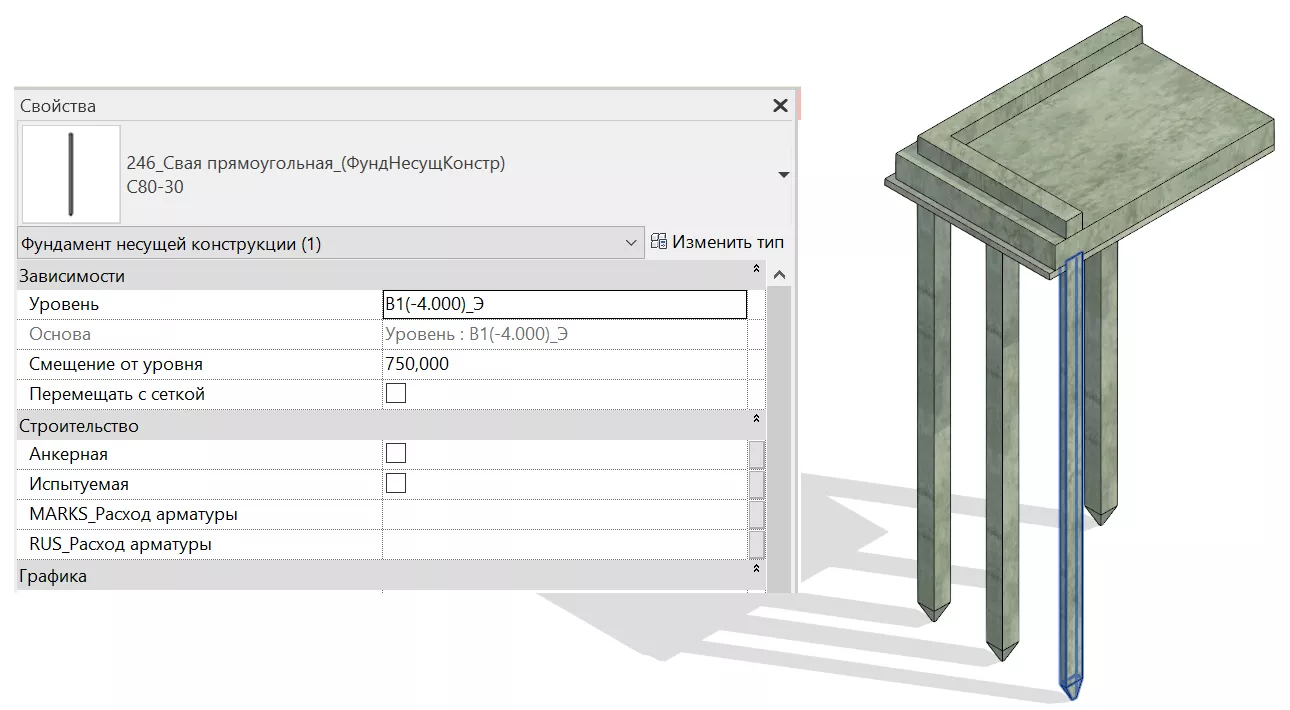

- Элементы должны быть выполнены загружаемым семейством категории «Фундамент несущей конструкции»
Требования к параметризации
Таблица 53
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | Не моделируются | Не моделируются | |||
Точные габариты | + | + | ||||
Условное расположение | ||||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | ||||
Материалы | + | + | ||||
LOI | ADSK_Размер_Высота | + | + | 2200 мм | ||
ADSK_Размер_Ширина | + | + | 2500 мм | |||
ADSK_Размер_Длина | + | + | 5300 мм | |||
Масса* | + | + | 1500 кг | |||
Объем* | + | + | 1,12 м³ | |||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Комплект чертежей | + | КЖ0 |
13.5. Несущие стены
Требования к моделированию
- Элементы должны быть выполнены системный семейством категории «Стены» инструментом «Стена: несущая».
- Стены должны быть разделены по этажам.
- Стены должны иметь корректные привязки к уровням.
- Свободные торцы стен должны быть отсоединены.
Требования к параметризации
Таблица 54
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
Материалы | + | + | + | + | ||
LOI | Материал | + | + | + | Бетон B35 | |
Объем | + | + | + | 1,68 м³ | ||
Длина | + | + | 3000 мм | |||
Ширина | + | + | 200 мм | |||
MARKS_Расход арматуры | + | 120 кг/м³ | ||||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Марка | + | Ст-1 | ||||
ADSK_Комплект чертежей | + | КЖ1 |
Запрещенные действия
- Использование инструмента «Составная стена».
- Использование многослойных стен.
- Назначение параметру «Зависимость сверху» значения «Неприсоединенная».
- Использование инструмента «Присоединить верх/основание».
- Моделирование стен через несколько этажей, в случае если это не предусматривает технология монтажа.
- Размещение стен со свободным торцом без отсоединения.
- Использование инструмента «Редактировать профиль» для создания проема или отверстия.
13.6. Несущие колонны, пилоны
Требования к моделированию
- Выбор инструмента моделирования зависит от требуемой аналитической модели элемента. Для использования стержня элементы должны быть выполнены загружаемым семейством категории «Несущие колонны» инструментом «Колонны». Для использования пластины элементы должны быть выполнены системным семейством категории «Стены» инструментом «Стены: несущие».
- Для пилонов создать отдельный от стен типоразмер.
- Элементы должны быть разделены по этажам.
- Элементы должны иметь корректные привязки к уровням.
Требования к параметризации
Таблица 55
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
Материалы | + | + | + | + | ||
LOI | Материал | + | + | + | Бетон B35 | |
Объем | + | + | + | 0,48 м³ | ||
Длина | + | + | 1000 мм | |||
Ширина | + | + | 200 мм | |||
MARKS_Расход арматуры | + | 200 кг/м³ | ||||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Марка | + | К-1 | ||||
ADSK_Комплект чертежей | + | КЖ1 |
Запрещенные действия
- Моделирование элементов через несколько этажей, в случае если это не предусматривает технология монтажа.
13.7. Плиты перекрытия
Требования к моделированию
- Элементы должны быть выполнены системным семейством категории «Перекрытия» инструментом «Перекрытие: несущее».
- Плиты перекрытия необходимо разделить на деформационные швы. Плиты, разделенные швами, должны представлять собой отдельные элементы.
- Капители над колоннами выполнять несущими перекрытиями, при этом каждая капитель должна представлять собой отдельный элемент модели. В случае сложной формы капители допускается моделирование загружаемыми семействами.

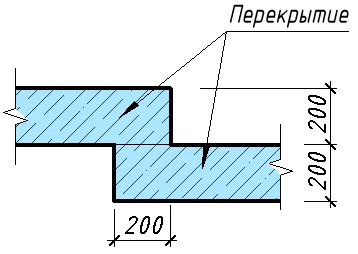

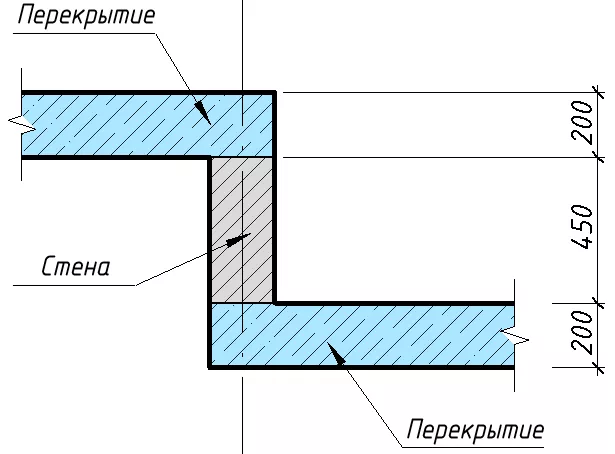

- При наличии перекрытий с перепадами высот, пространство между перекрытиями моделировать стеной. Если перепад не превышает толщину перекрытий, то моделирование стены не требуется.
Требования к параметризации
Таблица 56
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
Материалы | + | + | + | + | ||
LOI | Материал | + | + | + | Бетон B35 | |
Объем | + | + | + | 525,1 м³ | ||
Толщина | + | + | 200 мм | |||
MARKS_Расход арматуры | + | 180 кг/м³ | ||||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Марка | + | Пм-1 | ||||
ADSK_Комплект чертежей | + | КЖ1 |
Запрещенные действия
- Моделирование нескольких перекрытий в одном эскизе.
- Моделирование нескольких капителей в одной эскизе.
- Моделирование капителей в составе семейств колонн.
- Моделирование проемов в перекрытии через изменение эскиза.
13.8. Несущие балки
Требования к моделированию
- Элементы должны быть выполнены загружаемым семейством категории «Каркас несущий» инструментом «Балка».

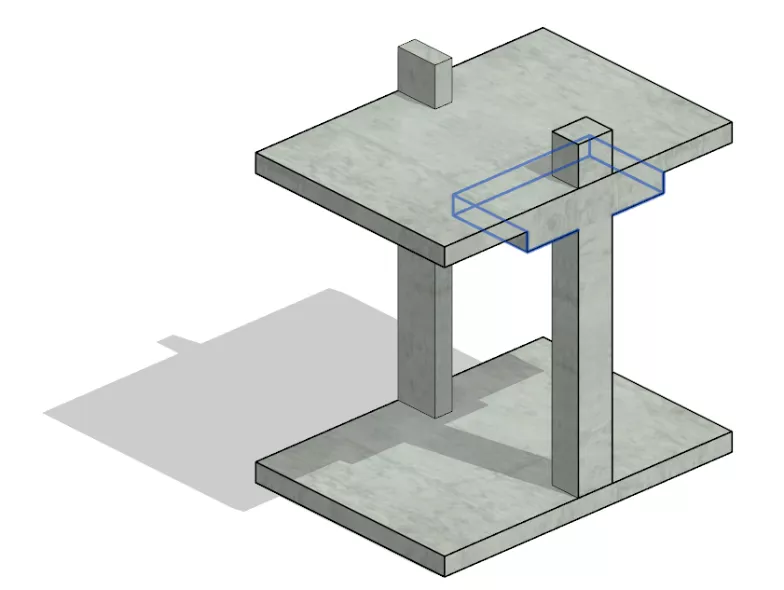

- Верх монолитной балки должен совпадать с верхом монолитного перекрытия.
- Порядок присоединения конструкций должен соответствовать разрабатываемой документации.
Требования к параметризации
Таблица 57
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
Материалы | + | + | + | + | ||
LOI | Материал | + | + | + | Бетон B35 | |
Объем | + | + | + | 0,06 м³ | ||
ADSK_Размер_Ширина | + | + | 200 мм | |||
ADSK_Размер_Высота | + | 500 мм | ||||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Марка | + | Бм-1 | ||||
ADSK_Комплект чертежей | + | КЖ1 |
13.9. Металлические конструкции
Требования к моделированию
- Элементы должны быть выполнены загружаемыми семействами категории «Каркас несущий» инструментом «Балка» и «Несущие колонны» инструментом «Колонна».
Требования к параметризации
Таблица 58
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
Материалы | + | + | ||||
LOI | ADSK_Материал | + | + | С235 | ||
Длина | + | + | 3000 мм | |||
ADSK_Масса | + | + | 23,1 кг | |||
MARKS_Подземная часть | + | + | 500 мм | |||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Марка | + | Б-1 | ||||
ADSK_Комплект чертежей | + | КЖ1 | ||||
MARKS_Тип огнезащиты | + | |||||
MARKS_Толщина огнезащиты | + | |||||
Огнестойкость | + |
13.10. Шахты и отверстия для инженерных систем
Требования к моделированию
- При размещении отверстий для инженерных систем необходимо использовать семейства MARKS DIGITAL.

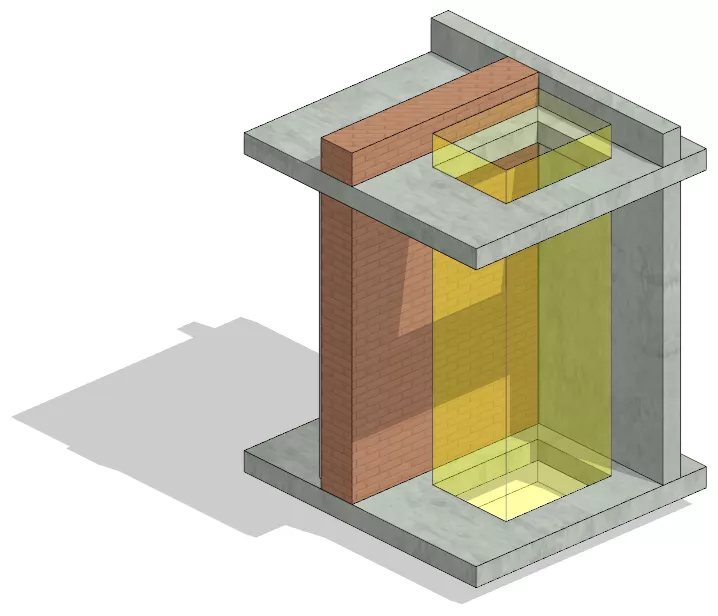

- Отверстия должны образовывать физическое вырезание объема в стенах или перекрытиях.
Требования к параметризации
Таблица 59
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
LOI | ADSK_Размер_Высота | + | + | + | + | 2200 мм |
ADSK_Размер_Ширина | + | + | + | + | 2500 мм | |
ADSK_Размер_Длина | + | + | + | + | 5300 мм | |
MARKS_Подземная часть | + | + | + | + | Да/Нет | |
MARKS_Номер корпуса / ADSK_Номер секции | + | + | + | + | К1 | |
ADSK_Этаж | + | + | + | + | 3 |
13.11. Проемы
Требования к моделированию

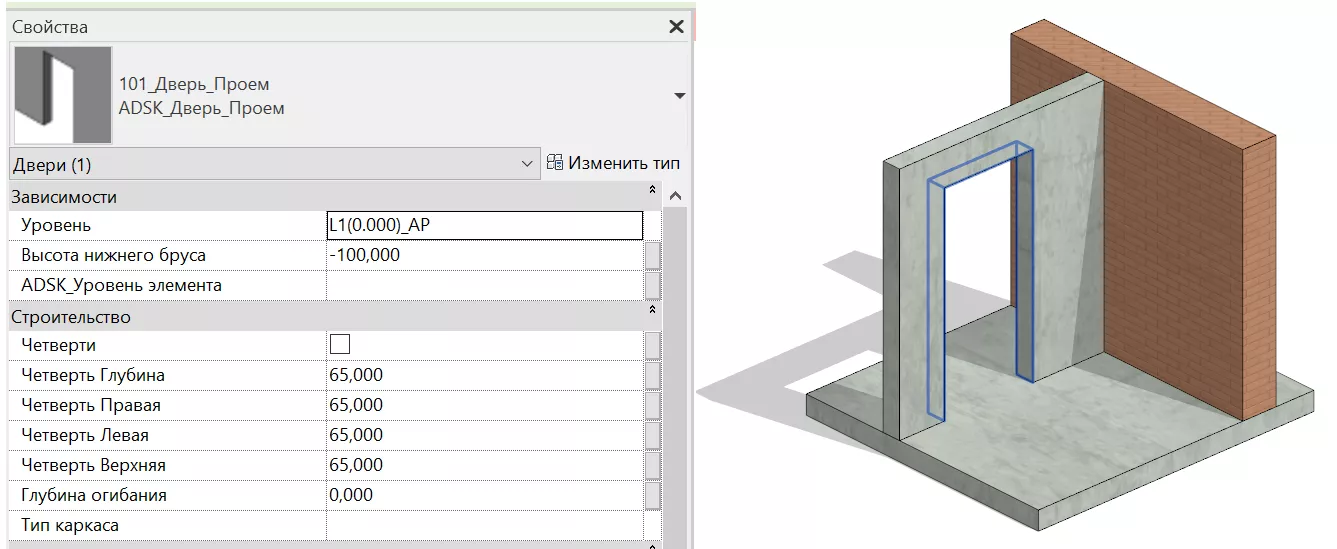

- Элементы должны быть выполнены загружаемыми семействами категории «Окна» или «Двери».
- Проемы должны образовывать физическое вырезание объема в стенах или перекрытиях.
Требования к параметризации
Таблица 60
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
LOI | ADSK_Размер_Высота | + | + | + | + | 2200 мм |
ADSK_Размер_Ширина | + | + | + | + | 2500 мм | |
MARKS_Подземная часть | + | + | + | + | Да/Нет | |
MARKS_Номер корпуса / ADSK_Номер секции | + | + | + | + | К1 | |
ADSK_Этаж | + | + | + | + | 3 |
Запрещенные действия
- Использование инструмента «Проем по грани».
- Использование инструмента «Шахта».
- Использование инструмента «Проем в стене».
- Использование инструмента «Проем по вертикали».
13.12. Гидроизоляция подземной части
Требования к моделированию
- Элементы должны быть выполнены системными семействами категории «Стены» инструментом «Стена: архитектурная» и «Перекрытия» инструментом «Перекрытие: архитектурное».
Требования к параметризации
Таблица 61
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | Не моделируются | Не моделируются | + | + | |
Точные габариты | ||||||
Условное расположение | + | + | ||||
Точное расположение | ||||||
Внешний образ/вид | + | + | ||||
Материалы | + | + | ||||
LOI | Материал | + | + | Гидроизоляция | ||
Площадь | + | + | 1320 м² | |||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | Стилобат | |||
ADSK_Этаж | + | + | -2 | |||
ADSK_Комплект чертежей | + | + | КЖ1 |
Запрещенные действия
- Моделирование гидроизоляции в составе многослойных конструкций
13.13. Лестницы
Требования к моделированию

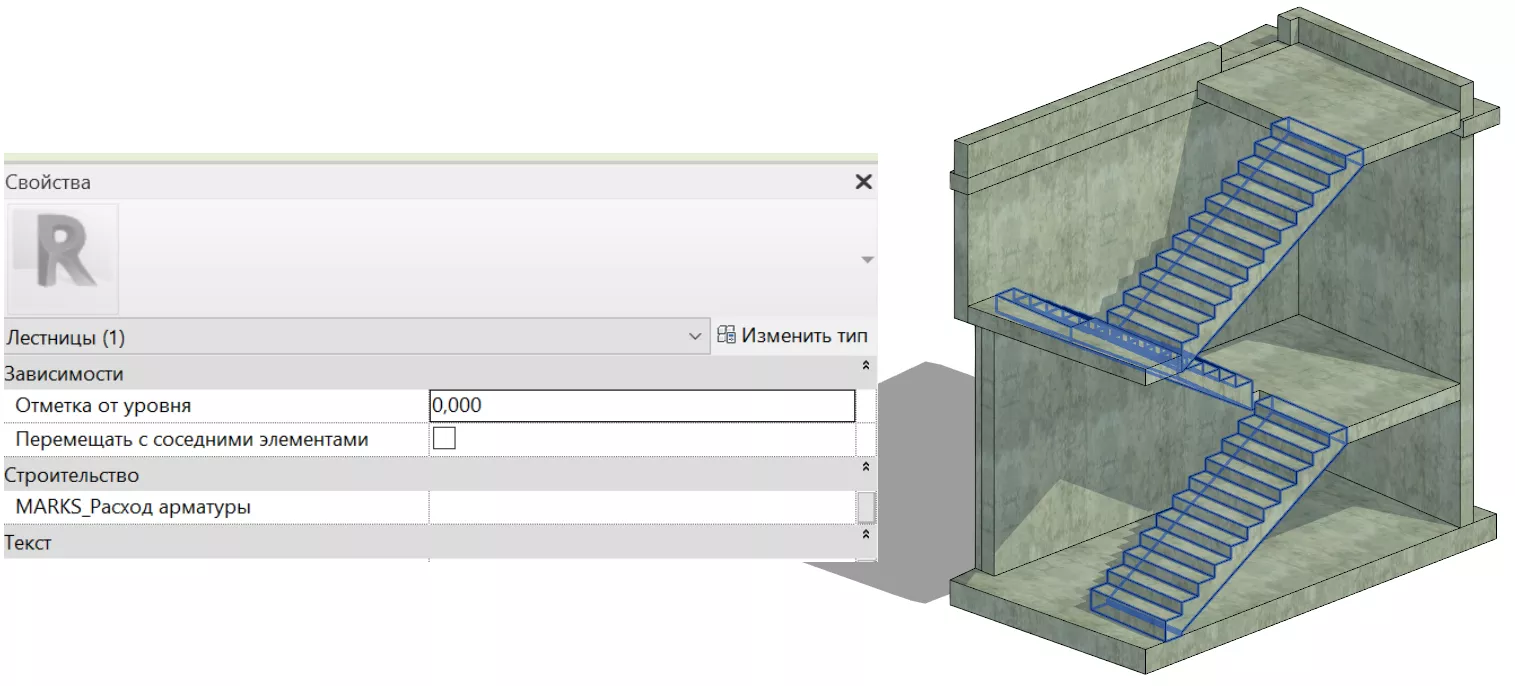

- Сборные лестничные марши должны быть выполнены загружаемыми семействами категории «Обобщенные модели».
- Монолитные лестничные марши должны быть выполнены контекстными семействами категории «Обобщенные модели».
- Межэтажные площадки должны быть выполнены системным семейством категории «Перекрытия» инструментом «Перекрытие: несущее».
- В моделях проектного этапа «Концепция» допускается использование инструмента «Лестница»
Требования к параметризации
Таблица 62
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | Разрабатываются в модели АР | Разрабатываются в модели АР | |||
Точные габариты | + | + | ||||
Условное расположение | ||||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | ||||
LOI | ADSK_Материал | + | + | Бетон B25 | ||
Объем | + | + | 0,5 м³ | |||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Марка | + | Лм-1 | ||||
ADSK_Комплект чертежей | + | КЖ1 |
13.14. Рампы
Требования к моделированию

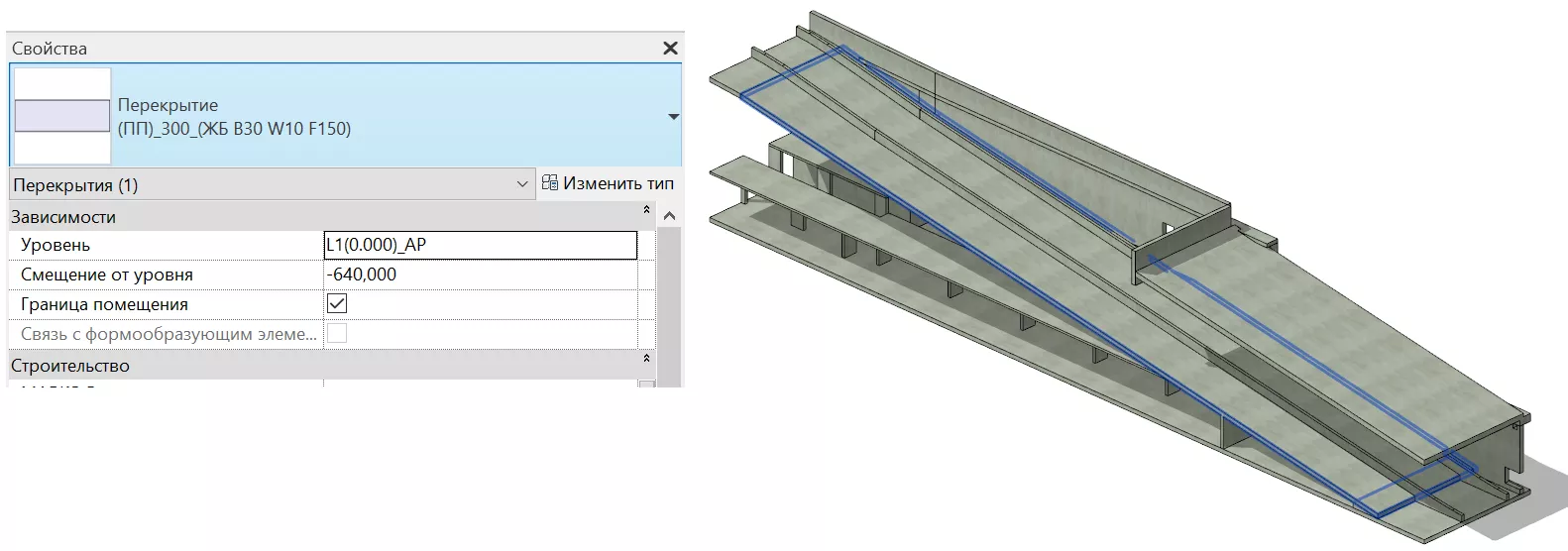

- Элементы должны быть выполнены системным семейством категории «Перекрытия» инструментом «Перекрытие: несущее».
Требования к параметризации
Таблица 63
Концепция | Стадия П | Стадия Р | Пример заполнения | |||
Этап 1 | Этап 2-3 | |||||
LOD G | Условные габариты | + | + | |||
Точные габариты | + | + | ||||
Условное расположение | + | + | ||||
Точное расположение | + | + | ||||
Внешний образ/вид | + | + | + | + | ||
LOI | Материал | + | + | + | Бетон B25 | |
Объем | + | + | + | 3,1 м³ | ||
MARKS_Подземная часть | + | + | Да/Нет | |||
MARKS_Номер корпуса / ADSK_Номер секции | + | + | К1 | |||
ADSK_Этаж | + | + | 3 | |||
ADSK_Марка | + | Рм-1 | ||||
ADSK_Комплект чертежей | + | КЖ1 |
Запрещенные действия
- Моделирование нескольких перекрытий в одном эскизе.
