16. Требования к результатам моделирования

Назад
Содержание

16. Требования к результатам моделирования

0
16.1. Требования к файлам
16.1.1. Общие требования

Передаваемые файлы должны быть:

  • Скоординированы друг с другом.
  • Графически и информационно наполнены для данного этапа.
  • Очищены от неиспользуемой информации
16.1.2. Требования к моделям RVT

Передаваемые модели должны соответствовать следующим требованиям:

  • Модели отсоединены от файла-хранилища с сохранением рабочих наборов.
  • Модели содержат документацию.
  • Модели содержат виды для экспорта.
  • Модели содержат проверочные спецификации.
  • Модели содержат в себе настроенные виды с элементами для расчета ТЭП (планы зонирования, 3D строительного объема и т.д.).
  • Удалены рабочие виды/спецификации/листы, неиспользуемые для оформления документации, экспорта или проверки моделей.

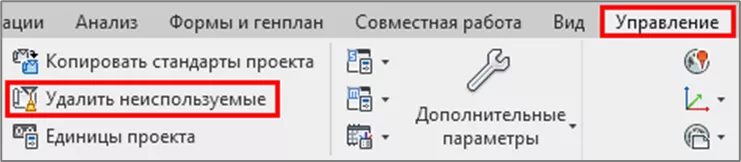

  • Удалены неиспользуемые семейства и материалы.
  • Удалены неиспользуемые варианты конструкций
  • Удалены элементы, находящиеся за пределами основного объема модели или далеко от базовой точки проекта и относящиеся к погрешностям моделирования.

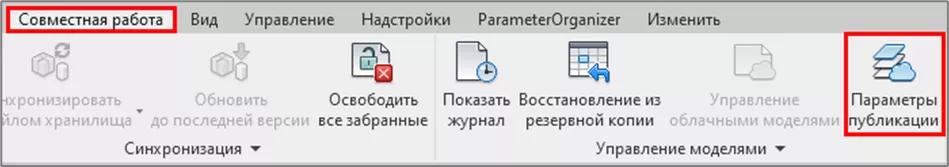

  • Настроены параметры публикации
  • Координаты моделей должны быть согласованы между собой.

Модели, предназначенные к выгрузке, должны проверяться согласно пунктам чек-листа приведенного в Таблице

№ п.п. Пункты проверки Оценка Комментарий
Да Нет
Пространственное положение и геометрические параметры.
Координаты точки съемки соответствуют базовому файлу.
Координаты базовой точки проекта соответствуют базовому файлу.
Координационные оси и уровни соответствуют файлу архитектурной модели.
Элементы модели соответствуют требованиям LOD.
Отсутствуют дублированные и наложенные элементы (отсутствие сообщений в журнале предупреждений Revit)
Элементы модели должны быть разбиты по уровням и иметь четкую привязку к уровням в соответствии с проектным положением
Данные
Структура папок проекта соответствует стандарту.
Общие параметры соответствуют стандарту.
Элементы модели соответствуют требованиям LOD (детализация) и LOI/LOEi (атрибуты).
Элементам присвоены корректные рабочие наборы.
К видам применены шаблоны видов
Наименования соответствуют стандарту:
- файл модели
- семейства
- типы
- рабочие наборы
- параметры
- виды
- шаблоны видов
- уровни
- материалы
Подготовка модели к выгрузке
Файлы отсоединены от файла хранилища с сохранением рабочих наборов
Файлы очищены от неиспользуемых компонентов модели.
Удалены 2D подложки
Модель содержит настроенный 3D вид для экспорта в Navisworks с названием «Navisworks»
Объем файла не более 500 Мб
В каждом отдельно взятом файле модели могут быть только допустимые предупреждения, то есть предупреждения, не влияющие на точность спецификаций и подсчета объемных и площадных характеристик материалов при выгрузке модели в сторонние форматы (к таким можно отнести, например, предупреждения об имеющих повторяющиеся значения, ошибки, относящиеся к элементам аннотаций)
3D-координация
Отсутствуют коллизии со смежными разделами
Модель содержит оформленные листы, спецификации согласно п.6 BEP
На оформленных листах отсутствуют аннотации, которые могут вызывать не верную интерпретацию данных 3d модели.

По результатам проверки формируется отчет на основе формы "Шаблон отчета проверки BIM-моделей"

16.1.3. Требования к моделям NWD

Передаваемые модели должны соответствовать следующим требованиям:

  • Сборка NWD должна включать в себя все модели всех разделов, разрабатываемых в рамках договора.

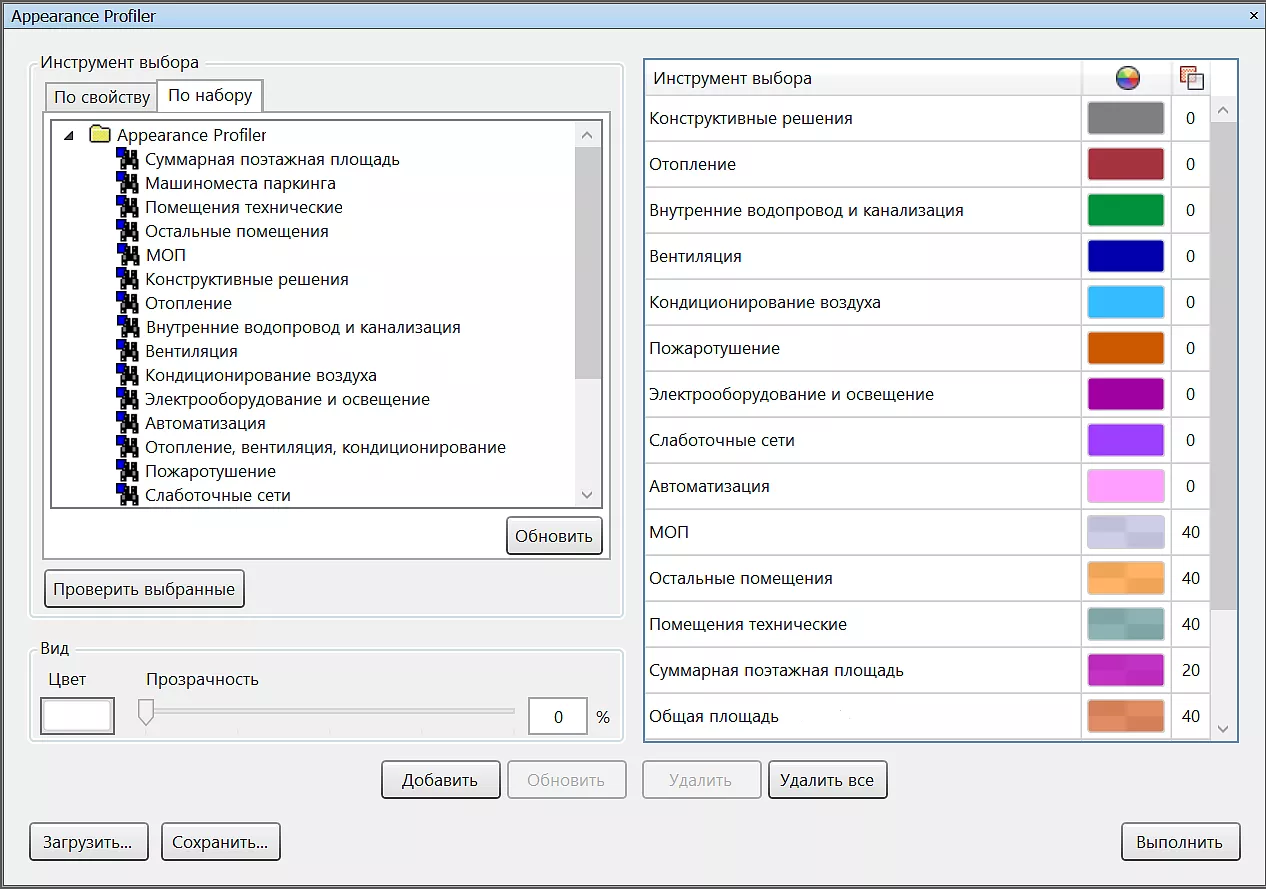

  • Выполнено переопределение цветов с помощью Appearance Profiler.

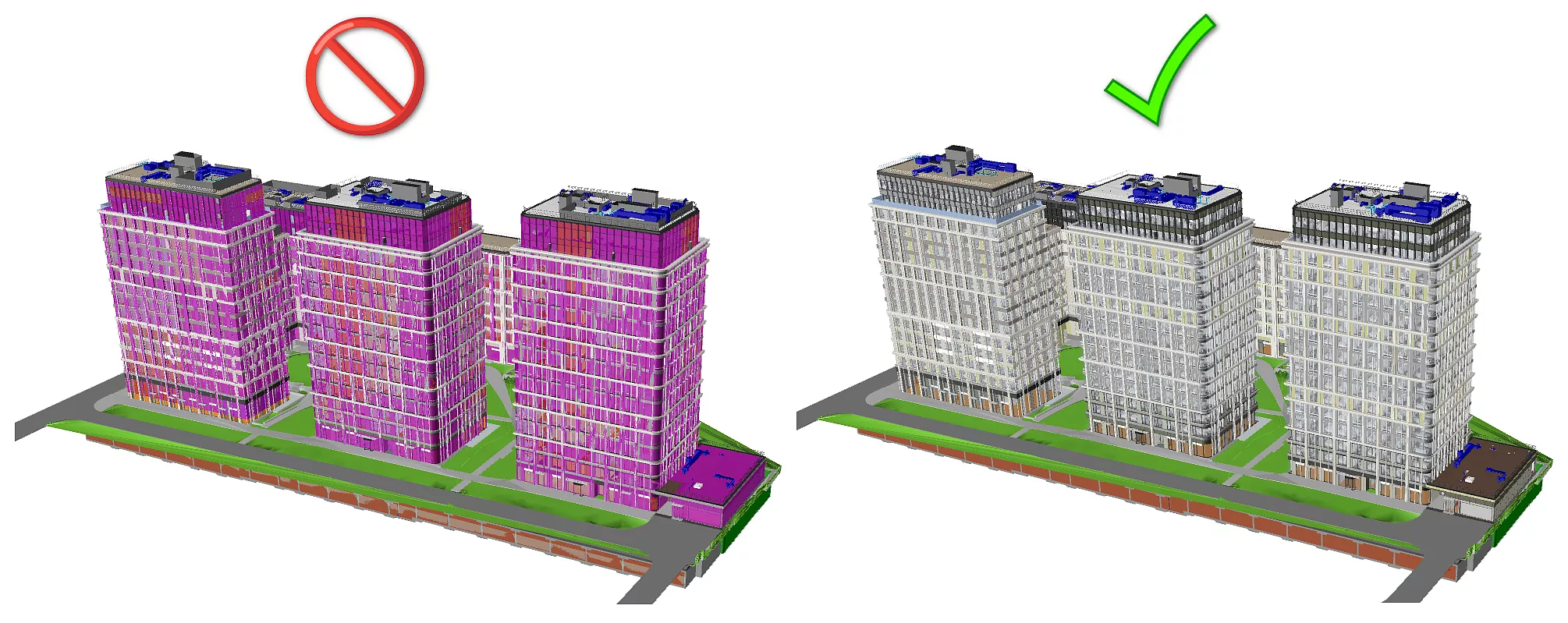

  • Настроен стартовый вид сборки, на котором должны быть скрыты модели помещений и зон.
  • В сборке должны быть удалены все точки съемки.
  • Загружены и адаптированы поисковые наборы.
  • Выполнены проверки на коллизии.

Примечание: шаблон сборки в формате NWF предоставляется Заказчиком. Шаблон содержит в себе поисковые наборы и проверки на коллизии. В связи со спецификой проекта шаблон может быть адаптирован по согласованию обеих сторон.

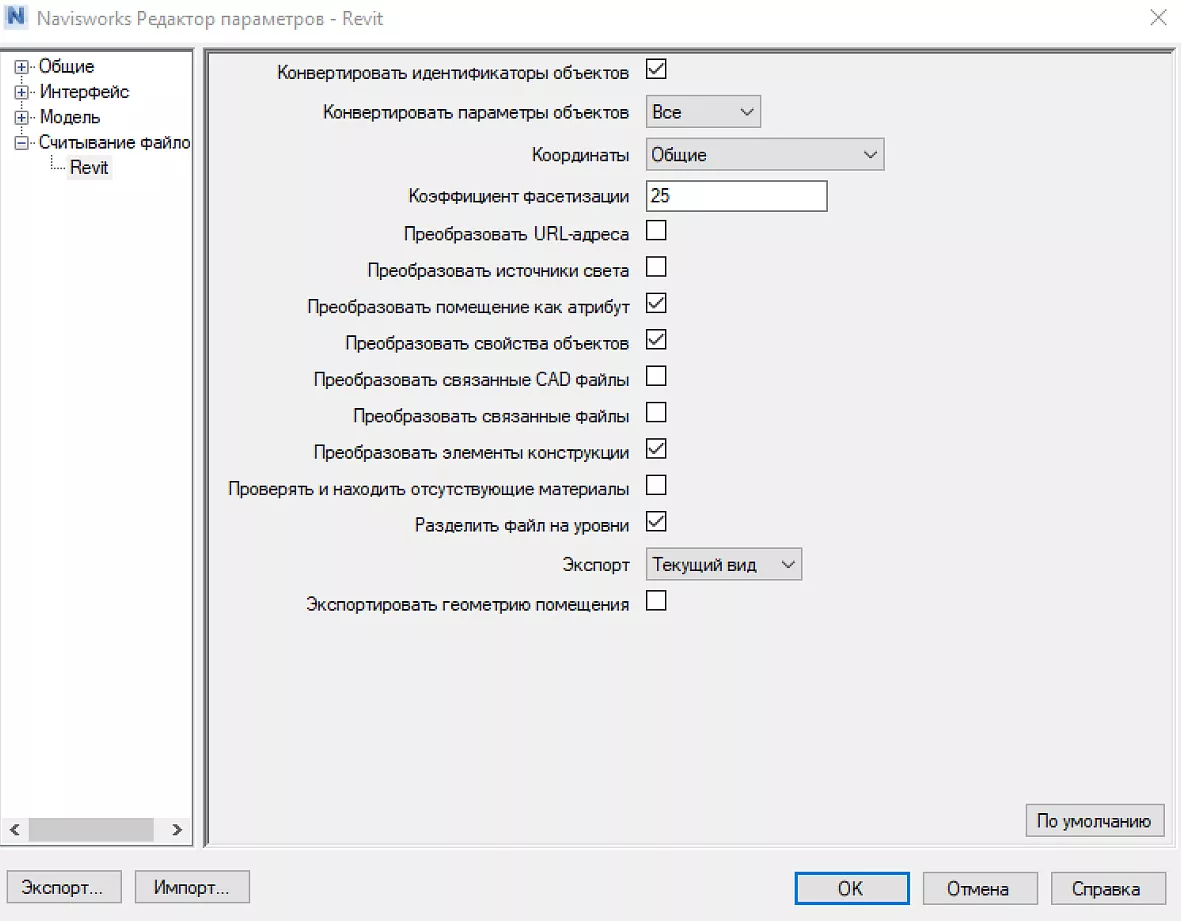

Экспорт файлов формата NWC должен осуществляться со следующими настройками.

16.1.4. Требования к моделям IFC

Передаваемые модели должны соответствовать следующим требованиям:

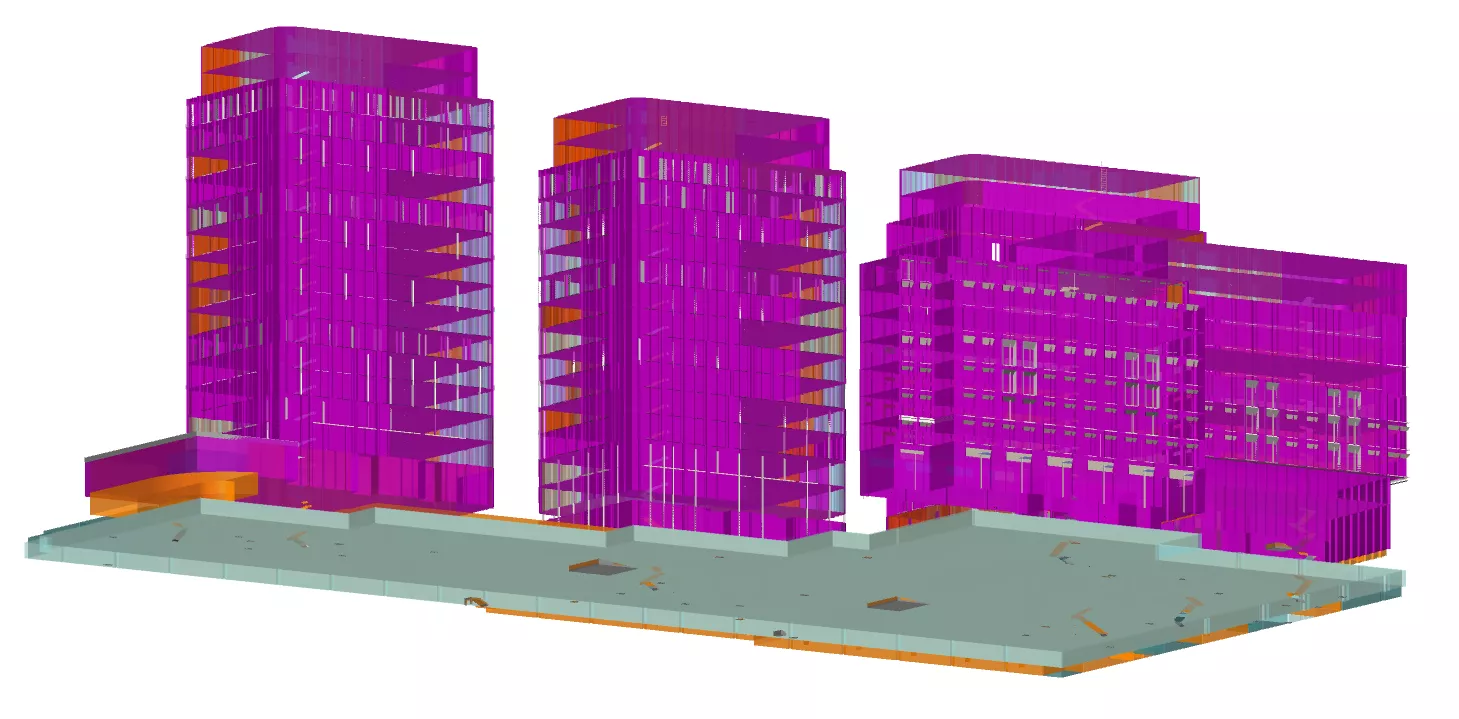

  • Должны быть выгружены помещения и зоны.
  • Должны быть выгружены витражи.
  • Структура файлов должна соответствовать формату IFC 2х3 Coordination view 2.0.
  • Координаты файлов должны быть согласованы со сборкой.
  • Все параметры, необходимые для заполнения на данной стадии, должны располагаться в группе параметров IFCMARKSGROUP.
16.2. Состав и частота и передачи
16.2.1. Стадия П
  • Передача проверенных и скоординированных моделей осуществляется совместно с документацией по завершению этапа.
  • Частота промежуточной передачи моделей согласовывается в BEP, но она не может быть реже, чем 1 раз в две недели.
Формат Описание Требования
RVT Модели Revit Общие требования
В моделях содержатся листы с документацией, откорректированной по результатам прохождения экспертизы.
NWD Сборка Naviworks Общие требования
Загружены и настроены поисковые наборы.
Выполнены проверки на коллизии.
IFC Модели формата IFC Общие требования.
Модели помещений и зон.
Модели витражей.
PDF, DWG Откорректированная по результатам прохождения экспертизы, проектная документация.
16.2.2. Стадия Р
  • Передача проверенных и скоординированных моделей осуществляется совместно с документацией по завершению этапа.
  • Частота промежуточной передачи моделей согласовывается в BEP, но она не может быть реже, чем 1 раз в месяц.
Формат Описание Требования
RVT Модели Revit Общие требования
В моделях содержатся листы с рабочей документацией.
NWD Сборка Naviworks Общие требования
Загружены и настроены поисковые наборы.
Созданы поисковые наборы по комплектам документации.
Выполнены проверки на коллизии.
IFC Модели формата IFC Общие требования.
Модели помещений и зон.
Модели витражей.
PDF, DWG Рабочая документация
