8. Параметры расположения
Элементам BIM-модели необходимо заполнить параметры расположения. К таким параметрам относятся «ADSK_Номер здания», «MARKS_Номер корпуса», «ADSK_Номер секции» и «ADSK_Этаж».

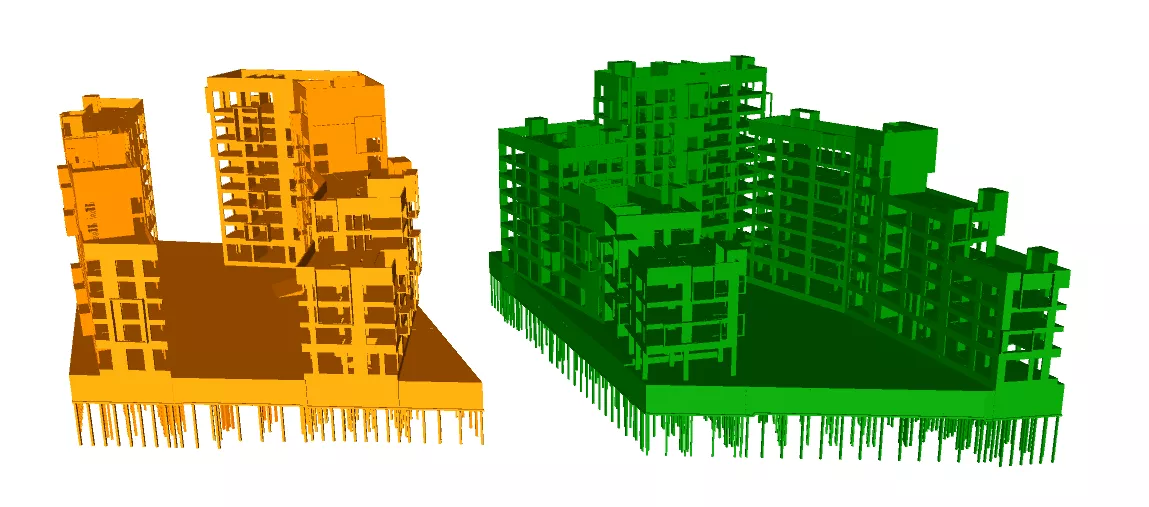

- ADSK_Номер здания – отдельно стоящее здание с учетом паркинга или стилобата.
Пример заполнения: ЗД1,ЗД2,ЗД3...

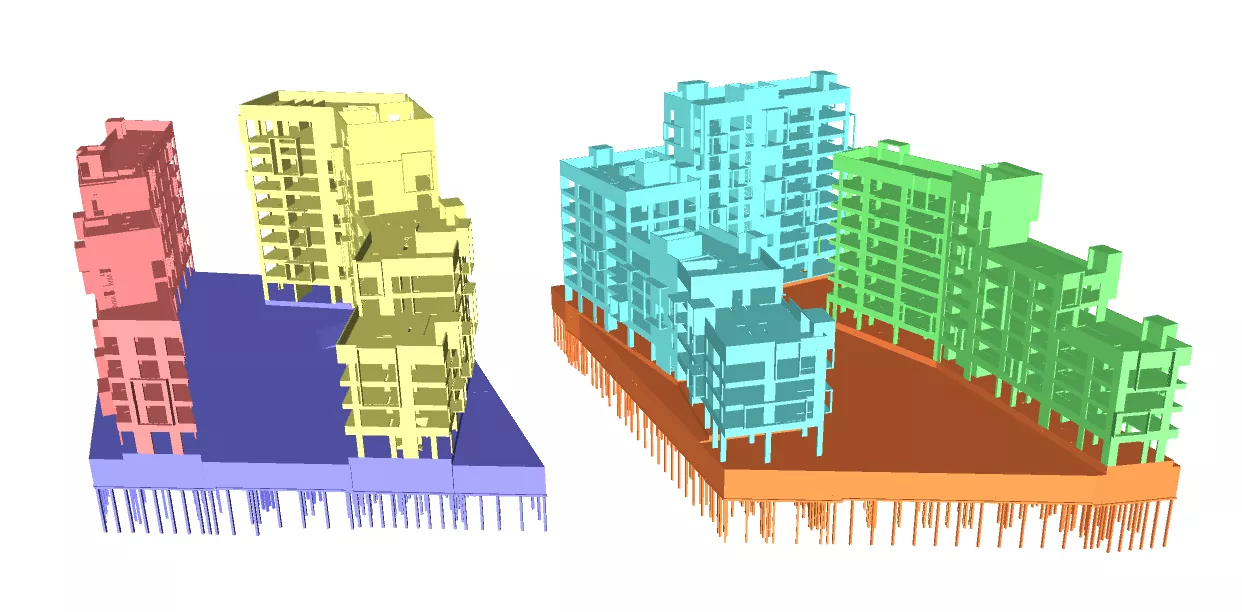

- MARKS_Номер корпуса – выступающая часть здания выше проектного нуля. Паркинг или стилобат являются отдельным «корпусом».
Пример заполнения: К1,К2,К3...
Если в проекте корпуса определены «Башнями», то допускается заполнять Б1,Б2,Б3...

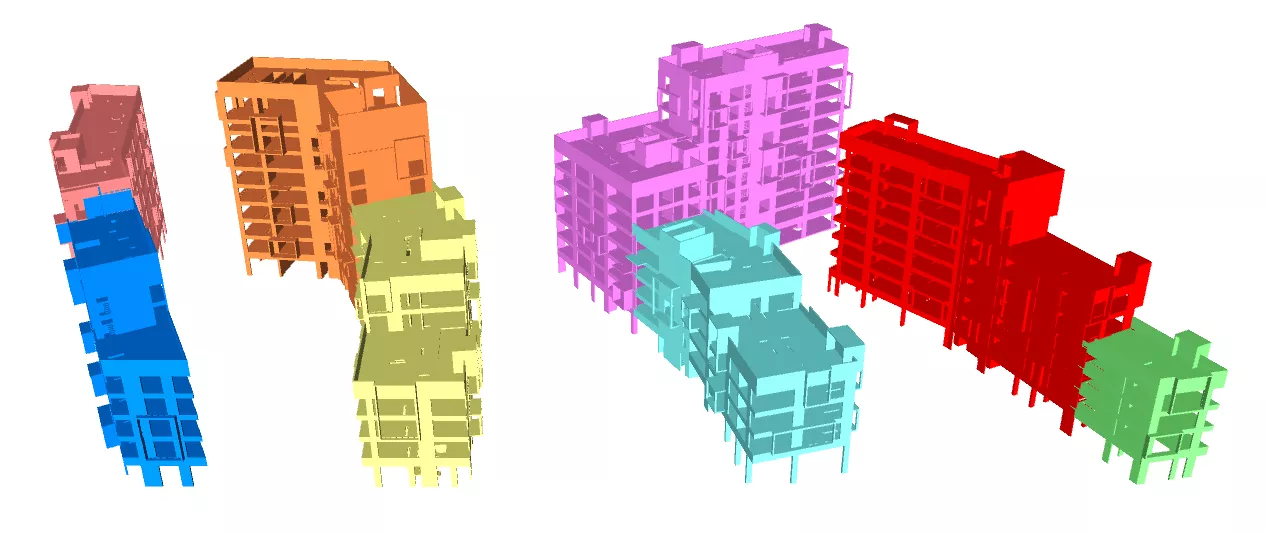

- ADSK_Номер секции – часть корпуса выше проектного нуля, отделенная деформационным швом.
Пример заполнения: С1,С2,С3...

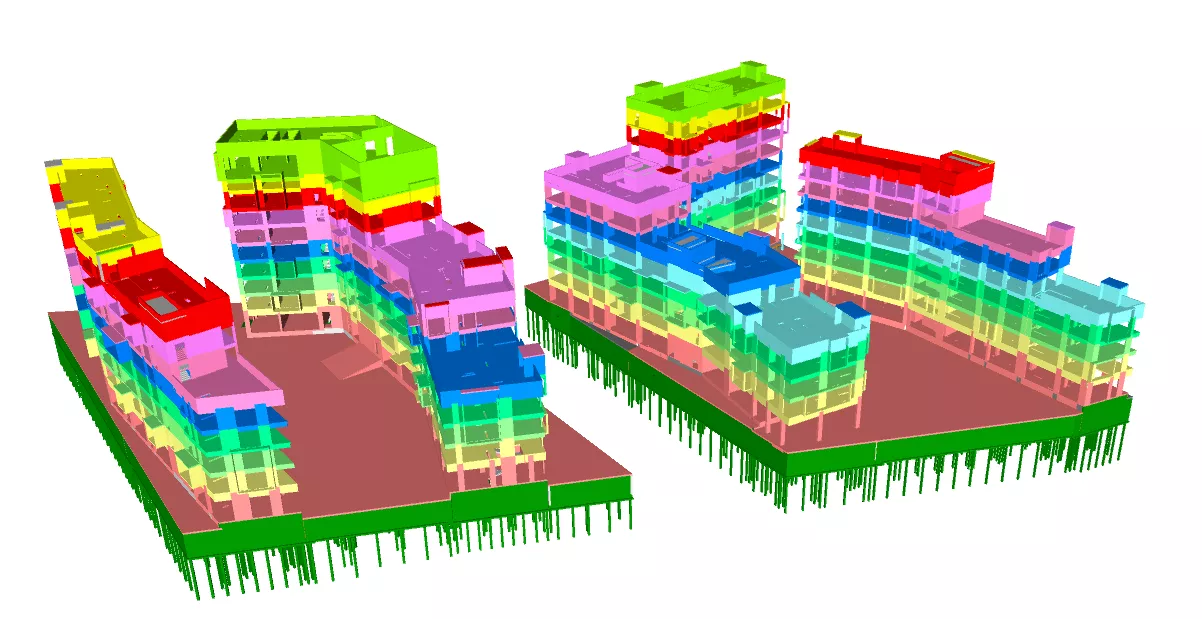

- ADSK_Этаж – уровень, к которому привязан элемент.
Пример заполнения: 1,2,3...
