Хранение проектных данных

Назад
Содержание

Хранение проектных данных

0
Общие сведения

BIM-данные, не имеющие отношения к конкретному проекту, должны храниться в выделенной папке на файловом сервере, см. раздел “Библиотека BIM-ресурсов”.

Локальные файлы на рабочих станциях рекомендуется сохранять в выделенную папку на локальном диске D. Рекомендуется настроить автоматическое сохранение локальных файлов в выделенную папку, см. раздел “Настройки Revit”.

Среда общих данных (Common data environment, CDE)

Среда коллективной работы позволяет обмениваться информацией при разработке проекта, повторно использовать или обмениваться актуальными данными без риска их утери, повреждения или неверного толкования.

Настоящий стандарт определяет процесс коллективной работы над BIM-проектом в соответствии с британским стандартом BS1192:2007 на основе процедуры, именуемой «Среда общих данных» (Common Data Environment, CDE).

Данный стандарт описывает процедуры хранения файлов Revit. Процедуры хранения прочих данных (файлов AutoCAD, визуализации, текстовых документов) должны быть организованы по аналогичному принципу.

Среда общих данных является единым источником достоверной и согласованной информации для всех участников проекта и обеспечивает единую для совместной работы среду, позволяющую осуществлять контроль проектной информации и ее совместное использование участниками проектной группы, а также сторонних организаций.

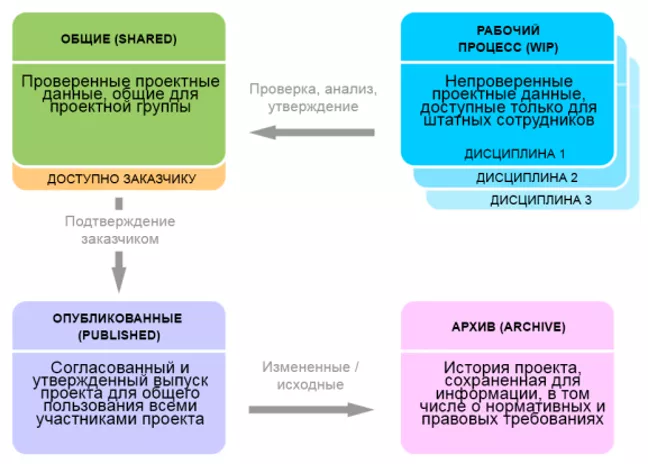

Среда общих данных включает четыре области данных, через которые последовательно проходят проектных данные:

  1. В работе (Work In Progress, WIP);
  2. Общий доступ (Shared);
  3. Опубликовано (Publish);
  4. Архивировано (Archive).

Краткая характеристика областей хранения данных:

Область Описание Представление
В работе Область для непосредственной работы проектировщиков - создание моделей, оформление чертежей. Revit-server
Общий доступ Обмен данными между проектировщиками разных специальностей. Выделенное место на файловом сервере компании
Опубликовано Передача выполненной документации и файлов Заказчику или сторонним организациям. FTP-сервер компании
Архивировано Хранение предыдущих версий выполненной документации и файлов при повторной выдаче данных. Выделенное место на файловом сервере компании

В зависимости от специфики проекта структура хранения данных может быть изменена по согласованию с BIM-менеджером. Возможные ситуации:

  • специалисты разделов АР и КР могут выполнять работу в одном файле, без разделения на отдельные файлы специальностей. Подход рекомендуется на начальных этапах работы над проектом.
  • специалисты по разделам ИС могут подгружать связанные файлы других специальностей ИС не из зоны Shared, а из зоны WIP, для более быстрого согласования работ.
В работе (work in progress, WIP)

Данные, используемые непосредственно в работе, которое еще не были проверены и утверждены для использования за пределами проектной группы.

Техническая реализация: файлы Revit, хранящиеся на Revit Server компании.

Как правило, работать с файлами в зоне определенной специальности (например, АР) имеет право только проектировщик этой специальности.

Общий доступ (Shared)

Зона, предназначенная для размещения проектных данных для использования другими проектными группами и прочими участниками процесса проектирования. К файлам, хранящимся в данной зоне, должен быть настроен доступ для всех участников, использующих данные файлы.

  • Файлы в данной зоне по возможности не должны содержать временные или не утвержденные проектные решения.
  • Перед передачей файлов в зону Shared они должны быть проверены на правильность выполнения модели в соответствии с требованиями данного стандарта.
  • Предоставление файлов в зон уобщего доступа должно производиться на регулярной основе, как правило 1 раз в неделю.
  • Редактирование BIM-модели в файлах в момент их передачи в зону Shared не допускается. Может быть выполнена очистка моделей от неиспользуемых данных.
  • Зона Shared также служит для обмена информацией со смежными организациями, выполняющими работу над проектом.
  • При замене файла в зоне Shared измененной версией файла данный файл должен содержать информацию об изменениях, которые были внесены в модель.
  • В случае, если модель представляет собой несколько связанных файлов - связанные файлы также должны передаваться одновременно.
  • Область предназначения для хранения файлов-”заданий”, которые проектировщики могут подгружать “как ссылку”, без права редактирования. К папке имеют доступ “На чтение” проектировщики всех специальностей в компании. Доступ “на запись” имеет BIM-менеджер и BIM-координаторы (ГИПы). Как правило, файлы помещаются в данную зону с определенной периодичностью (1 раз в неделю), с фиксацией в журнале передачи заданий. При этом может выполняться очистка файла от элементов, не представляющих интереса для проектировщиков других специальностей (например, из файла КЖ может быть удалено армирование, виды и листы и т.д.), что обеспечит более быструю загрузку файла. В случае, если работа над проектом выполняется частично с использованием ПО, отличного от Revit (AutoCAD, Civil 3D и т.д.), в данной зоне могут размещаться в том числе эти файлы.
Опубликовано (Published)

Зона предназначена для передачи моделей и документации заказчику.

  • Должно быть предусмотрено управление изменениями/ревизиями и этапами выпуска проекта, в соответствии с используемыми правилами документооборота. Должны храниться записи о всех изменениях и повторных выпусках проекта.
  • При замене или повторном выпуске проекта или его частей предыдущие версии должны быть сохранены в зоне Archive.
  • Зона предназначена для удобного централизованного доступа к материалам сотрудников Заказчика и сторонних организаций. Файлы в данную зону помещаются одновременно с передачей документации и материалов другими способами (“на бумаге”, на компакт-диске и т.д.). Доступ “на запись” имеет BIM-менеджер и BIM-координаторы (ГИПы). Должен быть обеспечен контролируемый доступ к данной зоне через Интернет с использованием FTP-доступа.
Архивная зона (Archive)

Зона используется для хранения предыдущих версий данных при внесении изменений в документацию и повторной выдаче заказчику. При этом предыдущая версия данных из зоны “Опубликовано” переносится в зону “Архив”, в зоне “Опубликовано” всегда находится последняя актуальная версия переданных данных.

Зона предназначена для хранения всех файлов и документации, переданной во время выполнения проекта, в том числе устаревшие и замененные данные. Также в данной зоне могут храниться резервные копии файлов, создаваемые на основных этапах разработки проекта или перед внесением значительных изменений, для обеспечения возможности отследить изменения в проекте или вернуться к определенному этапу разработки.

Архивные данные следует сохранять в папках, имя которых отражает содержание архива, например “2017.06.22 АР2 передача заказчику”.

Структура папок проекта

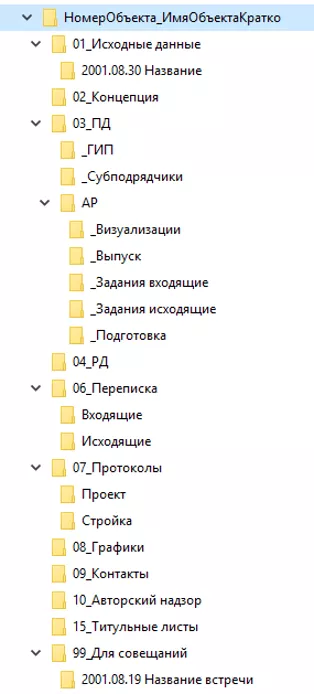

Для хранения проектных данных, имеющих отношение только к текущему проекту (за исключением центральных файлов Revit, которые хранятся на Revit Server) рекомендуется использовать следующую типовую структуру для каждого проекта:

Структура папок Revit Server

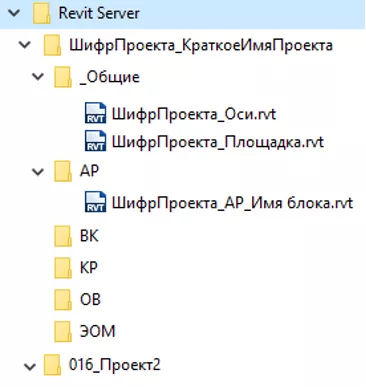

Хранение данных на Revit Server должно быть организовано по следующей структуре:

Примечания и правила ведения структуры:

  • На Revit Server создаются папки для каждого проекта. Внутри папки проекта создаются папки для Длина полного пути к файлу (например, “016_Проект2\АР\016_Блок2”) не должна превышать 256 символов. Следует минимизировать длину имени файлов, папок и уровни вложенности.
  • ШифрПроекта - уникальный номер, присвоенный проекту, как правило, соответствует номеру договора на проектирование и указывается в основной надписи чертежа. В случае, если разработка модели выполняется до заключения договора, шифр допускается не указывать, либо заменять его кратким именем проекта. При заключении договора на проектирование и получения номера проекта все файлы и папки на Revit Server должны быть переименованы соответствующим образом.
  • КраткоеИмяПроекта - имя проекта в одно-два слова, однозначно идентифицирующее проект для проектировщиков.
  • Папка “_Общие” предназначена для хранения Revit-файлов, не имеющих отношения к определенной специальности: файлов осей, площадки, сборочных файлов для Navisworks и т.д.) При именовании файлов и папок допускается использовать русские и английские буквы, цифры, символы _ и -. Символ “/” следует заменять на “-”.
  • Создавать и переименовывать файлы и папки на Revit Server имеет право только BIM-менеджер компании.
  • Список всех файлов по проекту на Revit Server должен быть зафиксирован в Плане выполнения BIM-проекта (BEP), с указанием имени файла, описанием его содержимого, именем специалиста, ответственного за файл.
Обмен BIM-данными

Одной из сильнейших сторон BIM-технологии является возможность совместного использования и обмена данными, максимально информативными для всех участников и требующих минимальной подготовки перед передачей другому участнику. Возможность для каждого участника получить доступ к качественной и актуальной информации, необходимой для выполнения своей части работ, значительно ускоряет процесс проектирования и строительства, способствует повышению качества проекта.

Обмен данными может производиться при помощи нативных форматов Revit (rvt-файлов), так и при помощи конвертирования данных в какой-либо из других форматов.

Форматы и правила обмена данными должны быть согласованы всеми участниками проекта и зафиксированы в Плане выполнения BIM-проекта.

При передаче данных участникам проекта, не использующим Revit, следует учесть их требования и должным образом подготовить данные. В этом случае следует предварительно выполнить пробный перенос данных и удостовериться в целостности и сохранности необходимых данных.

Как правило, перед передачей информации следует выполнить очистку файлов от информации, которая не требуется другим участникам проекта.

Форматы файлов, которые могут использоваться для обмена информацией в процессе проектирования:

Формат файла Экспорт данных из Revit Импорт данных в Revit
RVT Обмен данными внутри платформы Revit. Обмен данными внутри платформы Revit.
DWG Экспорт видов и листов в AutoCAD и другие CAD-приложения. Вставка DWG-подосновы из AutoCAD и других CAD-приложений.
ADSK Экспорт данных в AutoCAD Civil 3D. Импорт объектов из Autodesk Inventor.
IFC Передача данных в сторонние программы, поддерживающие импорт в формате IFC Получение данных из сторонних программ, поддерживающих экспорт в формат IFC
DWF Экспорт данных для просмотра, рецензирования и публикации Импорт замечаний и пометок, выполненных в ПО Autodesk Design Review
PDF Экспорт данных для просмотра, рецензирования и публикации Не поддерживается
FBX Экспорт моделей для рендеринга и визуализации в 3ds Max. Не поддерживается
SKP Не поддерживается Импорт 3D-данных
SAT Экспорт 3D-данных Импорт 3D-данных

Рекомендуемым форматом обмена данными является формат RVT. Передача данных в других форматах не гарантирует целостность и сохранность информации и используется вынужденно, при применении ПО, отличного от Revit.

Сохранность и безопасность данных

Все проектные данные должны храниться на сетевых файловых серверах. Хранение данных на рабочих станциях не допускается, за исключением локальных файлов Revit. На сервере должно выполняться ежедневное резервное копирование и архивирование данных.

Доступ сотрудников к проектным данным должен контролироваться с использованием функционала серверного программного обеспечения.

Для сотрудников, не осуществляющих внесение изменений в модель (требуется только просмотр) следует использовать ПО, не допускающее редактирование модели, например Revit Viewer.

В связи с отсутствием в Revit функционала автосохранения следует регулярно выполнять операцию синхронизации локального файла с файлом хранилища. Рекомендуемая периодичность синхронизации - 1 раз в 30 минут, с такой периодичностью следует настроить сообщение о синхронизации, см. раздел “Настройки Revit”.

Для предотвращения непреднамеренного изменения или удаления элементов рекомендуется использовать инструмент “Прикрепить” .

Для обеспечения контроля за внесением изменений следует проверять правильность указания “Имени пользователя” в настройках Revit. Имя пользователя автоматически устанавливается по имени учетной записи, по которой осуществлен вход в систему, изменение имени пользователя или работа под чужой учетной записью не допускаются.

BIM-данные, не имеющие отношения к конкретному проекту, должны храниться в выделенной папке на файловом сервере, см. раздел “Библиотека BIM-ресурсов”.

Локальные файлы на рабочих станциях рекомендуется сохранять в выделенную папку на локальном диске D. Рекомендуется настроить автоматическое сохранение локальных файлов в выделенную папку, см. раздел “Настройки Revit”.
