Контроль процесса проектирования
Общие сведения
В процессе работы следует проводить проверки выполнения проекта и качества BIM-моделей.
Контроль должен проводиться:
- по проектным вопросам - руководителями проекта;
- по вопросам, связанным с использованием Revit - BIM-менеджером.
BIM-менеджер должен разработать и внедрить систему контроля качества BIM-моделей на основе регулярных проверок и координационных совещаний. Система контроля качества должна базироваться на правилах, требованиях и процедурах, описанных в настоящем стандарте.
Проверка моделей может выполняться руководителем проекта, BIM-менеджером, BIM-координатором и проектировщиками самостоятельно. По каждому отклонению от требованию должен определяться сотрудник, ответственный за их устранение.
Каждый проектировщик должен нести ответственность за качество информационных моделей по своему разделу проекта.
Рекомендации по контролю Revit-модели, организации работы проектировщиков в Revit. Регламент использования Navisworks и Bim Model Checker.
Направления проверок
Проверка моделей должна проводиться по следующим направлениям:- проверка проектных решений и оформленной документации
- Визуальный контроль проектных решений с использованием 3D-видов
- Проверка листов документации в среде Revit
- Использование Bimacad Model Checker для фиксации проектных ошибок
- проверка пространственного положения и геометрии элементов
- проверка соответствия модели требованиям LOD;
- проверка правильности общих координат проекта;
- проверка точности построения элементов модели;
- проверка отсутствия дублирующихся и перекрывающихся элементов.
- проверка информации
- проверка корректности информации в параметрах загружаемых семейств и типов системных семейств;
- проверка заполнения информации в элементах модели;
- проверка отсутствия проблем в среде проекта Revit
- проверка наличия дублирующихся семейств или семейств, не соответствующих используемому шаблону проекта;
- проверка корректности используемых общих параметров и параметров проекта;
- проверка наличия поврежденных элементов;
- проверка наличия заимствованных элементов и рабочих наборов или синхронизации с хранилищем специалистами, не осуществляющими работу с данным проектом;
- проверка коллизий между моделями разных специальностей;
- проверка правильности использования инструментов Revit
- корректное создание аналитической модели несущих конструкций
- соединение элементов инженерных систем
- наличие “доработки вручную” (доработка чертежей при помощи линий и текста, скрытие или переопределение элементов вручную и т.д.)
- Проверки организационного плана
- Проверка пересечений внутри файла при помощи инструментов Revit
- Необходимая подготовка моделей для проверки пересечений и коллизий в Navisworks
- Проверка пересечений сводной модели с использованием Navisworks
- Проверка коллизий и допустимых расстояний с использованием Navisworks
- Использование Bimacad Model Checker для исправления коллизий
- Проверка данных:
- при помощи спецификаций
- при помощи специальным образом настроенных 3D-видов.
- Проверка оформленной документации
- нормоконтроль оформления (используемые спецификации, шрифты, веса линий и т.д.) в соответствии с стандартом оформления;
- проверка правильности использования инструментов Revit для оформления документации, минимизация доработки “вручную”
- Проверка актуальности и правильной загрузки связанной информации:
- связанных моделей
- DWG-файлов
- IFC-подложек и т.д.
- Прочие проверки
- Проверка проверки соблюдения технологии работы (по данному стандарту).
- Слежение за несанкционированным изменением модели.
Шаблоны отчетов о проверке
Отчеты о проверке модели следует выполняться в табличной форме по заранее установленным шаблонам.
Рекомендуемые формы отчетов:

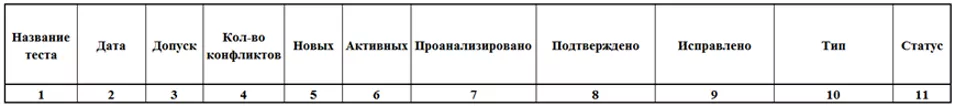

- Шаблон «Отчет по автоматизированной проверке на коллизии»
- Шаблон «Сводный отчет по автоматизированной проверке на коллизии»
- Шаблон «Отчет по визуальной проверке на проектные ошибки»
Контроль со стороны руководителя
Одним из основных преимуществ использования Revit является центральное хранение модели и свободный доступ для всех сотрудников. Это открывает новые возможности для руководителей отделов и проектных групп по контролю процесса проектирования. Например, руководитель проектной группы может удобно контролировать принятие проектных решений еще на этапе моделирования, до оформления документации, без отвлечения сотрудника от работы, и оставлять замечания непосредственно в модели.
По этой причине необходимо обучение Revit в том числе для руководящих сотрудников. Может быть проведено обучения по открытию и просмотру модели, комментированию, проверке модели.
Вовлечение руководящих сотрудников в процесс проектирования с использованием Revit является обязательным этапом перехода на технологию проектирования BIM и должен поддерживаться BIM-менеджером.
Координационные BIM-совещания
Практика использования технологии BIM в проектных компаниях показывает, что возможности Revit по целостному управлению проектом и координации работы специалистов не используются в полной мере по причине отсутствия условий по обмену информацией между специалистами.
Для анализа обнаруженных коллизий, общего управления ходом проекта, вовлечения проектировщиков в совместный диалог, поиска решений и назначения ответственных исполнителей должны проводиться регулярные совещания. Участники совещания — руководители групп/отделов, BIM-менеджеры, ведущие специалисты-проектировщики.
Координационные совещания рекомендуется проводить 1 раз в неделю в установленное время, как правило, совместно с другими совещаниями, связанными с вопросами выполнения проекта.
В процессе совещания должен использоваться видеопроектор, подключенный компьютеру, на котором открыта сводная модель Revit, что позволяет удобно принимать решения.
Вопросы, которые могут решаться на данных совещаниях:
- Общие вопросы хода выполнения проекта;
- Местонахождение участников и решаемые ими задачи;
- Вопросы коллективного взаимодействия между специалистами разных специальностей;
- Выявление и поиск решений по выявленным коллизиям;
- Определение ответственных за решение поставленных задач;
- Проблемы технического характера;
- Потребность в подключении дополнительных ресурсов;
- Невыполненные задачи прошлого совещания.
Выявленные коллизии могут фиксироваться как «Проектные ошибки» с использованием функционала BIMACAD Model Checker.

Координационное BIM-совещание в New York Healthcare Business Unit, Inc.
Обслуживание Revit-модели
Для файлов Revit следует проводить периодическое обслуживание для обеспечения стабильной и эффективной работы. Обслуживание может выполняться BIM-мастером или BIM-координатором. BIM-менеджеру следует установить правила и периодичность обслуживания.
Обслуживание выполняется по следующим направлениям:
- Файл хранилища
- Прямое открытие файла хранилища (без включенного флага “Создать новый локальный” не допускается;
- С установленной периодичностью следует производить повторное создание файла хранилища для предотвращения накопления избыточных данных. Повторное создание следует производить в нерабочее время. Для повторного создания файла хранилища следует открыть файл с Revit-server с опциями “Проверить” и “Отсоединить от файла хранилища” - “Отсоединить и сохранить рабочие наборы” и выполнить повторное сохранение с тем же именем; в окне сообщения выбрать “Заменить файл хранилища”, синхронизировать файл с освобождением всех элементов и рабочих наборов и закрыть файл.
- Локальные файлы должны создаваться заново при каждом сеансе работы. Начало работы с открытия локального файла с локального компьютера не допускается;
- При завершении сеанса работы с локальным файлом следует выполнить синхронизацию и освобождение всех элементов и рабочих наборов.
- Связанные файлы
- Загрузка связанных файлов (форматов DWG и RVT) должна производиться исключительно из общедоступного ресурса на сервере.
- Связанные файлы следует помещать в специально выделенные рабочие набора для обеспечения возможности закрытия рабочих наборов при открытии файла и уменьшения времени загрузки файла.
- Предупреждающие сообщения
- BIM-менеджеру/координатору следует периодически просматривать список предупреждений и по возможности устранять их причины.
- Некоторые предупреждения (например, “Элементы имеют повторяющиеся значения “Марка”) не могут быть устранены. Другие же предупреждения (“Элемент слегка отклонился и может вызвать неточности”, “В одном месте имеются дублирующиеся экземпляры”) должны обязательно проверяться и исправляться по возможности.

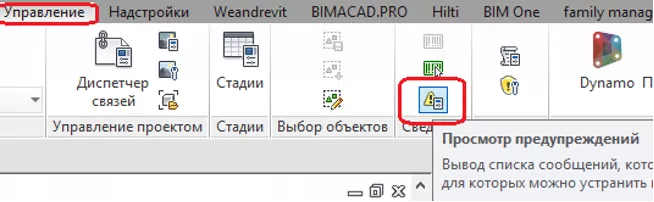

- Для просмотра предупреждений следует использовать инструмент Управление - Просмотр предупреждений:
- Неиспользуемые элементы
- При продолжительной работе в проекте неизбежно накапливаются устаревшие и неиспользуемые элементы (шаблоны, виды, семейства и т.д.). Данные элементы могут увеличивать объем файла проекта, а также вызывать путаницу в работе проектировщиков. Периодически следует производить очистку данных элементов.
- Очистку неиспользуемых элементов следует выполнять избирательно, предварительно уточняя, что данные элементы не будут использоваться проектировщиками в будущей работе.
- Некоторые неиспользуемые элементы (шаблоны видов, виды, листы, спецификации) не могут быть удалены через инструмент “Удалить неиспользуемые”. Данные элементы следует удалять вручную.

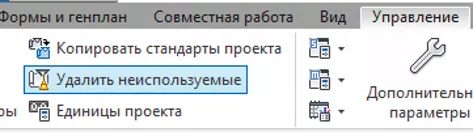

- Для очистки следует использовать инструмент Управление - Удалить неиспользуемые:
- Правила именования
- Отсутствие единых правил именования элементов может привести к затруднению работы проектировщиков, а также вызвать проблемы в случае, если используется фильтрация элементов по их имени.
- В случае обнаружения элементов, имя которых не соответствует стандарту, исправление данных ошибок должен выполнять BIM-автор.
- Атрибутивные характеристики элементов
- Как правило, при создании модели проектировщику требуется указывать для элементов определенные атрибутивные параметры (например, принадлежность к блоку или комплекту чертежей). Некорректное указание значений параметров может привести к неправильному подсчету и отображению элементов.
- Для контроля заполнения параметров рекомендуется использование “вспомогательных” спецификаций (не предназначенных для вывода на листы и печати), в которых выведены элементы со значениями необходимых параметров. С помощью таких таблиц можно быстро проверить правильность заполнения параметров. Также спецификации дают возможность найти и выделить любой элемент в модели (кнопка “Выделить в модели”).
- Другим вариантом контроля заполнения атрибутивных параметров является создания “Вспомогательных” 3D-видов, на которых при помощи фильтров графики разным цветов выделены элементы с определенным значением параметра. В этом случае правильность заполнения параметров можно проверить визуально, просматривая 3D-вид.
- Контроль уровня детализации: выявление недостаточной или чрезмерной детализации модели
- Проектировщики, имеющие небольшой опыт работы в Revit, часто выполняют недостаточную или чрезмерную детализацию модели.
- Чрезмерная детализация: размещение в модели большого количества элементов, точный подсчет и отображение на чертежах которых не требуется (например, болтов, крепежных элементов и т.д.). Как правило, такая детализация сильно увеличивает трудоемкость и снижает быстродействие модели. При обнаружении данной ситуации следует найти “обходные” пути, например, заменить 3D-элементы на 2D-детализацию, а подсчет количества элементов при необходимости выполнить укрупненно.
- Недостаточная детализация: возможна ситуация, когда проектировщик в условиях сжатых сроков не выполняет моделирование элементов, а использует инструменты “Линия детализации”, “Цветовая область”, “Текст” для выполнения чертежа по принципу AutoCAD. Такие ситуации, как правило, связаны с недостаточным уровнем знания Revit; данные случае следует выявлять и анализировать.
- Выявлять проблемы недостаточной или избыточной детализации следует при помощи выборочного анализа участков модели и документации в Revit.
