Междисциплинарное взаимодействие
Принципы разработки комплексного проекта
Данный раздел описывает работу специальностей «Архитектура», «Несущие конструкции», «Инженерные системы» с использованием Autodesk Revit. Каждый раздел проекта должен разрабатываться с использованием собственного файла хранилища. Допускается деление одного раздела проекта на несколько файлов.
В дальнейшей работе файлы Revit могут загружаться один внутрь другого при помощи инструмента «Связь Revit». Например, специалист инженерных систем выполняет проектирование, используя в качестве задания связанный файл, полученный от архитектора. Все файлы, из которых состоит проект, должны быть перечислены и описаны в «Плане разработки BIM-проекта».
При разделении моделей следует учитывать разделение задач, для проектирвощиков это позволит свести к минимум необходимость переключаться между моделями.
Для точного совмещения файлы должны загружаться с использованием инструмента «Общие координаты».
При совместной работе на разработчика модели накладывают дополнительные требования: помимо правильного отображения модели на листах документации своего раздела должно быть обеспечено правильное отображение у специалистов других разделов (например, может потребоваться определенным образом разделять элементы по рабочим наборам, иметь определенные наименования, заполненные параметры и т.д.). Данные требования должны быть детально описаны в Плане разработки каждого BIM-проекта.
Дублирование элементов (например, архитектурных стен в файле инженерных систем) должно быть минимизировано. Тем не менее, в некоторых случаях исключить дублирование элементов невозможно — например, если архитектору необходимо проработать несколько вариантов планировок и расположения несущих стен. В этом случае несущие стены могут быть продублированы в файле КР и АР. В этом случае следует предусмотреть мероприятия для обеспечения синхронизации данных, например, после утверждения планировок следует откорректировать файл КР для соответствия файлу АР. Допустимое дублирование элементов и порядок их создания должно быть описано в Плане разработки BIM-проекта.
Для задач координации при наличии большого количества файлов моделей может потребоваться создание сводной модели из всех файлов по каждой дисциплине проекта.
Разделение моделей
Несмотря на то, что по идеологии информационного моделирование предусматривается разработка проекта всеми участниками в единой среде, на практике это часто оказывается невозможным ввиду ограниченности доступных в настоящее время аппаратных ресурсов, а также ввиду организационных ограничений. По этой причине, как правило, проект здания разрабатывается как несколько моделей Revit, связанных друг с другом. При изменении одной из моделей изменения будут отображены в других файлах.
Тем не менее, на стадиях «эскиз», «концепция» или «предпроектная проработка» в качестве исключения возможна проработка проекта в одном файле, но с последующим разделением модели на связанные файлы при переходе к более детальной проработке проекта.
С другой стороны, деление проекта на большее количество файлов может затруднить работу при необходимости глобального изменения настроек файлов.
Принципы деления моделей:
- разделение зон ответственности разных групп и отделов компании;
- обеспечение комфортной работы на имеющихся аппаратных ресурсах;
- целесообразность деления моделей на данном этапе проекта;
- создание файла проекта на базе шаблона, соответствующего специальности проектировщиков, работающих в данном файле.
В зависимости от специальности модели могут разделяться по разным принципам:
- АР: по пожарным блокам, по группам этажей
- КР: по деформационным швам
- Инженерные системы: по системам
Как правило, в процессе разработки проекта и перехода к более детальной проработке модель разделяется на всё более мелкие участки. На практике рекомендуется деление модели в случае, если размер файла проекта начинает превышать 200-300Мб. Разделение модели можно производить путем создания копии файла хранилища и последующего удаления из первого файла второй части модели, а из второго файла — первой части.
Например:
- стадия “Концепция”: один файл, в котором работают 1-2 архитектора;
- стадия “Проект”: 1 файл для раздела АР, 1 файл для раздела КР, 1 файл для раздела инженерных систем;
- стадия “Рабочая документация”:
- АР: 1 файл для подземной части, 1 файл для надземной части, 1 файл наружных фасадов;
- КР: 3 файла, по 1 для каждого блока между деформационными швами;
- ИС: 1 файл - подача воздуха, 1 файл - вытяжная вентиляция, 1 файл - водоснабжение, 1 файл - канализация и т.д.
Принципы деления моделей:
- Структура деления файлов должна учитывать все разрабатываемые в BIM разделы проекта;
- В одном файле должно находиться только одно здание;
- Как правило, файл модели должен содержать данные только одной дисциплины;
- В зависимости от размеров и детальности проработки проекта (например, моделирование отделки, армирования, крепежа инженерных систем) может потребоваться дальнейшее разделение модели для обеспечения работоспособности файлов на имеющихся аппаратных средствах;
- Для исключения дублирования и координационных ошибок необходимо четкое разделение прав владения элементами на протяжении всего проекта (например “несущие стены должны присутствовать только в файле КР и не должны дублироваться в файле АР”).
- В ходе выполнения проекта права на владение элементами могут передаваться между участниками (например, в начале разработки проекта несущие стены создает архитектор, но при дальнейшей проработке несущие стены переходят в файл КР);
- Для координации всех участников проекта должен быть создан сводный файл, включающий в себя в виде ссылок все прочие файлы, составляющие данный проект. Для обеспечения точного совмещения файлов следует использовать загрузку связанных файлов “По общим координатам”.
- Разделение моделей должно, по возможности, учитывать объем информации, размещаемой на одном листе документации. Рекомендуется избегать ситуации, когда при разделении проекта на несколько блоков в дальнейшем необходимо разместить на одном листе чертежа планы нескольких блоков одновременно;
- Во время работы в текущий рабочий файл могут подгружаться файлы других специальностей (например, в файл инженерных систем подгружается файл АР, который используется как подложка;
- Подгружаться в качестве ссылки могут как рабочие файлы специалистов других дисциплин, так и “отсоединенные” файлы-задания, создаваемые с определенной периодичностью;
- Связанные файлы, не используемые в настоящее время, рекомендуется выгружать;
- Каждый связанный файл должен быть помещен в рабочий набор с именем “Связанный файл ” + имя связанного файла.
Структуру хранения и размещения файлов см. раздел «Среда общих данных».
Обмен заданиями
Обмен информаций между специалистами разных разделов должен выполняться непосредственно с использованием rvt-файлов. Использовать в качестве заданий DWG, PDF файлы или чертежи на бумаге не допускается.
Возможны два сценария обмена Revit-файлами между специальностями:
1. Загрузка непосредственно рабочего файла другой специальности.
Преимущества:
- Всегда актуальная версия связанного файла.
- Не требуются дополнительные трудозатраты на создание файла-задания.
Недостатки:
- Увеличение времени загрузки в связи с тем, что рабочие файлы, как правило, имеют большой объем.
- Изменения в файле могут быть не утвержденными (например, архитектор прорабатывает варианты планировки).
2. Загрузка специального файла-задания, создаваемого с определенной периодичностью (например, 1 раз в неделю).
Преимущества:
- обновление файла будет выполняться 1 раз в неделю, что увеличит скорость открытия и синхронизации файлов.
- В файле задания будут находиться только утвержденные проектные решения.
- Файл задания может быть очищен от неиспользуемых элементов для ускорения загрузки. Файл задания может быть создан с правами доступа “только чтение” для исключения несанкционированного редактирования задания.
Недостатки:
- Передача задания выполняется с задержкой.
- Требуются дополнительные усилия по созданию файлов-заданий.
Возможно комбинирование способов: например, некоторые специальности могут использовать непосредственную связь рабочих файлов, другие — файлы заданий. Способ обмена файлами должен выбираться индивидуально в каждом случае и регламентирован в Плане выполнения BIM-проекта.
Для автоматизированного создания файлов-заданий рекомендуется использовать ПО Bimacad Shared Zone.

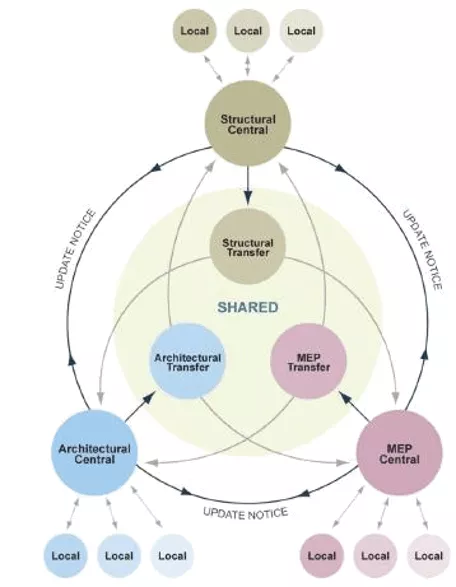

Схема обмена проектной информацией
Рекомендации по обмену 2D-заданиями
В большинстве случаев при передаче задания требуется указать текстовые примечание, выноски, указания — информацию, которую не представляется возможным передать в 3D-модели. Для решения данной задачи следует использовать функционал Revit по отображению аннотативных элементов из связанных файлов при помощи отображения «По связанному виду». Передавать оформленные задания в виде DWG-файлов или «на бумаге» не допускается.

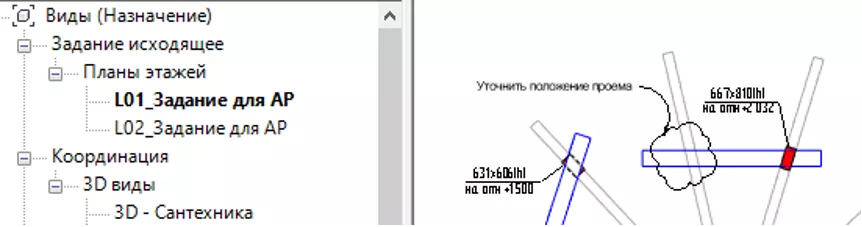

Для подготовки задания следует создать в файле проекта (например, «Корпус 3 ОВ») отдельные планы и задать для них определенное имя, например «L01_Задание для АР». Необходимые текстовые примечания и выноски наносить на данном плане:

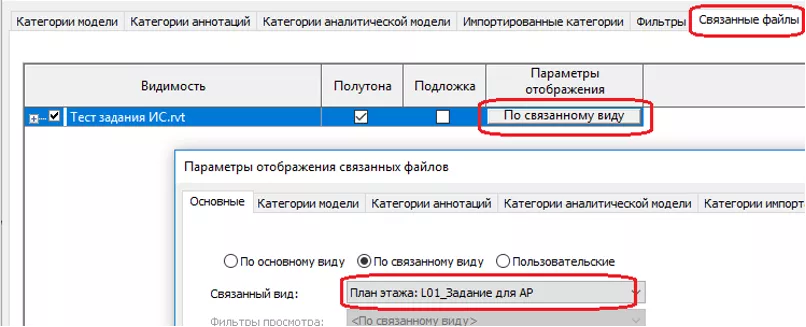

Проектировщик другой специальности должен также создать в своем файле проекта план на этой же отметке и задать для него имя «Этаж_03_Задание от ОВ». Далее следует загрузить файл как ссылку («Вставка — Связь Revit»), выбрать файл «Корпус 3 ОВ». На плане «Этаж_03_Задание от ОВ» следует перейти в «Переопределение видимости/графики — Связанные файлы», выбрать файл «Корпус 3 ОВ», задать «Отображение — По связанному виду» и выбрать вид «Этаж_03_Задание для АР»:

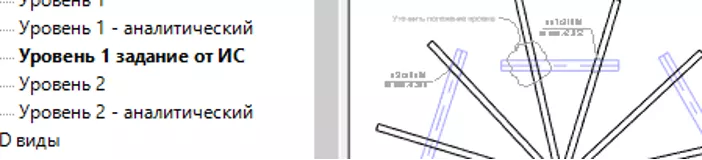

После этого на данном плане будут отображены аннотации и примечания из связанного файла:
При изменении задания и обновлении связанного файла данные примечания также будут автоматически обновлены. Данный метод позволяет организовать обмен динамичными 2D-заданиями без использования дополнительных файлов. Переданные и обновленные задания должны сохраняться в архиве проекта и подтверждаться письмом ответственного сотрудника.
