Правила именования содержимого Revit

Назад
Содержание

Правила именования содержимого Revit

0

Необходимость введения стандарта именования — дискуссионный вопрос, так как внедрение системы именования не обеспечивает мгновенный результат, а отсутствие системы не вызывает серьезные проблемы; для поддержания же выполнения стандарта требуются значительные усилия как от рядовых сотрудников, так и от руководящих лиц. Тем не менее, внедрение стандарта именования необходимо по следующим причинам:

  • обеспечение единообразия среды работы в разных проектах, что способствует повышению культуры проектирования;
  • исключение дублирования при копировании из проекта в другой проект: в случае, если стена в одном файле имеет имя “В25 300мм”, а в другом - “300мм В25”, то при копировании стен из первого во втором файле при установке новых стен будут присутствовать типы “В25 300мм” и “В25 300”, что вызовет путаницу при работе. При точно совпадающих именах данная проблема будет исключена, при копировании Revit сопоставит элементы с совпадающими именами;
  • простое определение сторонних элементов за счет отличающегося имени: элементы, скопированные из сторонних проектов или загруженные из Интернета будут иметь имя, заметно отличающееся от имен элементов, созданных специально для данного шаблона проекта;
  • имя элемента информирует пользователя об особенностях и назначении элемента, облегчая работу при большом количестве элементов в проекте;
  • сортировка элементов в списках при использовании специальных префиксов облегчает поиск однотипных элементов за счет группирования их в одной части списка;
  • автоматизированный поиск и фильтрация по текстовым атрибутам имени (имена видов, семейств).
Принципы именования

При именовании элементов следует придерживаться следующих принципов:

  • Имя элемента должно быть максимально информативно. Имя “новый1111”, “Семейство моё” не допускаются;
  • Не должны использоваться коды, малопонятные сокращения. Имя должно быть понятно пользователю без использования дополнительных справочников;
  • Имя должно иметь по возможности минимальную длину;
  • Использование сокращений и аббревиатур должно быть ограничено;
  • Допускается использовать: русские и английские буквы, цифры, символы _ . ()
  • Все имена русскоязычные, если не указано обратное. Названия, не подлежащие переводу (например, название производителя) - англоязычные. В случае, если нужно ввести знак, который может быть установлен как кириллицей, так и латиницей (например, “х” в “50х50мм”), следует использовать кириллицу;
  • имя состоит из префикса, основной части и суффикса. Содержимое каждого поля должно начинаться с заглавной буквы;
  • при создании нового имени для элемента следует использовать в качестве образца однотипные элементы, уже существующие в проекте;
  • для разделителя целой и дробной части числа должна использоваться точка “.”;
  • в случае, если в имени указывается длина или размеры - длина должна указываться в миллиметрах. В этом случае обязательно должны указываться единицы измерения “мм” без пробела после числа. В случае, если элемент имеет несколько линейных размеров (например, длина и ширина) - единицы измерения указываются только у последнего числа. Пример: “Консоль 600мм”, “Фундамент 1400х2000мм”.
Файлы проекта

Именование файлов проектов Revit (rvt-файлов) должно выполняться по следующей схеме: Шифр проекта_Шифр специальности_Имя модели

  • Шифр проекта - соответствует шифру проекта, который указывается в основной надписи на чертежах. Например, “4036”.
  • Шифр специальности, например “АР”, “КР”, “ОВ” и т.д.
  • Имя модели - имя файла, идентифицирующее содержимое данной модели.
Виды

Все виды в проекте должны иметь имя, выполненное по единому стандарту, с учетом специфики работы над данным проектом. Рекомендуется использовать фиксированные префиксы для имени вида в зависимости от назначения вида.

При создании имен видов следует использовать следующие рекомендации:

  • Система именования должна исключить возможность создания двух видов с одинаковым именем.
  • Имя вида должно быть максимально информативным;
  • Имя вида должно содержать префиксы, определяющие назначение вида, для возможности сортировки и фильтрации видов.

Пример:

  • “Разрез 1” - плохо;
  • “КЖ1.Опл.Разрез по лестнице Лм-1” - хорошо.

В случае, если используется экспорт видов из Revit в другое ПО — могут потребоваться специальные правила именования.

  • Autodesk Navisworks: имя вида должно начинаться со слова “Navisworks” с заглавной буквы. В проекте должен быть только один 3D-вид, содержащий в названии “Navisworks”, данный вид используется для экспорта;
  • Autodesk Autocad: по возможности пробелы в имени вида, предназначенного для экспорта в DWG, не должны содержать пробелов, их рекомендуется заменить на символы подчеркивания “_”, так как при экспорте в DWG пробелы удаляются;
  • Autodesk 3DS MAX: виды, предназначенные для экспорта, должны быть написаны латиницей, так как кириллица не обрабатывается в 3DS MAX.
Шаблоны видов

Название шаблона вида должно быть информативным, чтобы было понятно, для каких видов его следует применять. Также имя шаблона вида должно обеспечивать сортировку шаблонов по алфавиту, для удобного выбора шаблона при их большом количестве. Имя шаблона должно быть выбрано так, чтобы не совпадать с именами видов — в этом случае возможны конфликты. Именование шаблонов видов следует выполнять по следующей схеме:

Стадия проекта_Код раздела_Описание

Стадия проекта — указывается в случае, если в проекте выполняется несколько стадий; Код раздела — шифр раздела («АР») или шифр тома или комплекта чертежей, в случае, если шаблон применяется локально («КЖ1»). Описание — краткое описание шаблона, например «Фасады цветные», «Армирование фоновое».

Спецификации

Проблемой использования спецификаций в Revit является невозможность группировки спецификаций в диспетчере проекта — все спецификации в проекте отображаются в виде единого списка, с сортировкой по алфавиту. Поэтому единственным способом группирования спецификаций является использование имени, для того, чтобы совместно применяемые спецификации находились рядом друг с другом в списке. Для удобной работы в проекте при наличии большого количества спецификаций следует уделять особое внимание их именованию. Имена спецификаций рекомендуется задавать по следующей схеме:

Префикс_Название спецификации (Категория)

  • Префикс - может соответствовать шифру комплекта чертежей, блоку здания и т.д.;
  • Название спецификации - название, соответствующее имени спецификации на чертеже;
  • Категория - сокращенное название категории, по которой выполнена спецификация. При необходимости может использоваться несколько префиксов.

Пример:

  • КЖ1.Стм-1.Ведомость расхода стали (Несущая арматура)
  • ОВ3.1.Спецификация фитингов (Соед детали воздуховодов)
  • Эт03.Ведомость заполнения проемов (Неск категорий)
Загружаемые семейства

Информацию об именовании загружаемых семейств см. приложение Г.


Типы стен, перекрытий, крыш, фундаментных плит

Имена многослойных системных семейств указываются по единому принципу. В имени типа должна содержаться информация о слоях в элементе, их толщине и материале.

Именование должно выполняться по следующей схеме:

Типоразмеры семейств

В связи с большим разнообразием семейств и возможных типоразмеров вводить единые правила именования типоразмеров нецелесообразно. При создании имен типоразмеров следует ориентироваться на общие правила именования: имя типоразмера должно по возможности полно описывать особенности данного типоразмера и отличия от подобных типоразмеров. При создании новых типоразмеров имя нужно создавать по аналогии с уже существующими типоразмерами, например:

  • В проекте созданы типоразмеры стен “Бетон В25 200мм”, “Кирпич 250мм”;
  • Новое имя типа: “300 В25” - неправильно; “Бетон В25 300мм” - правильно.
Фильтры графики

Фильтры графики следует именовать по следующему правилу:

Категория элементов_Критерий фильтрации

В случае, если фильтр выполняется для нескольких категорий — следует указать смысловую группу элементов (например, «Конструкции», «Виды»), для удобной идентификации фильтра в проекте.

Примеры имен:

Конструкции_Металлические

Виды_Не КЖ1

Окна_Уровень 1

Именование параметров

Имя параметра должно содержать информацию для удобной работы пользователя с параметром — из имени параметра должно быть понятно, какие действия он выполняет. Имена «t», «ширина2» допускаются только для вспомогательных параметров, работа пользователя с которыми не предполагается. Имя параметра должно начинаться с заглавной буквы. Имя общего параметра должно содержать префикс, соответствующий группе параметров в файле общих параметров. В сложных семействах с множеством параметров следует в начале имени параметра указывать объект, на который влияет параметр, а затем свойство данного параметра, например «Подоконник ширина», «Подоконник толщина». Для общепринятых терминов следует использовать устоявшиеся формулировки, например «Падение давления», «Площадь квартиры».

Уровни: именование и правила создания

Имя уровня должно содержать информацию об этаже, к которому принадлежит уровень, а также о высотной отметке данного уровня. Имя должно задаваться по следующему образцу:

ПрефиксЭтажПримечание_Отметка

  • Префикс - определяет, является этаж подземным или надземным. L для надземных уровней, B для подземных
  • Этаж - определяет номер этажа, к которому относится данный уровень. Нумерация этажей выполняется в направлении от поверхности земли: для надземных этажей - снизу вверх, для подземных - сверху вниз. L1 - первый надземный этаж, L12 - двенадцатый надземный этаж, B1 - первый подземный этаж, B3 - третий подземный этаж. В одном файле проекте на одном этаже может присутствовать только один “основной” уровень. В разделе АР это может быть уровень чистого пола, в разделе КР - уровень верха плиты перекрытия.
  • Примечание - в случае, если требуется создание дополнительных промежуточных уровней (например, уровень лестничной площадки) - после номера этажа должна быть добавлена латинская буква “a”: L1a.
  • Отметка - высотная отметка данного уровня от уровня проектного нуля здания. Указывается в метрах, с точностью до трех знаков. В качестве разделителя использовать точку. Знак “+” для положительных значений не указывается.

Примеры именования уровней:

  • L1_0.000 - уровень для первого надземного этажа, находится на отметке 0.000.
  • L3_6.000 - уровень для третьего надземного этажа, находится на отметке +6.000.
  • L3a_7.200 - уровень, принадлежащий к третьему надземному этажу, со смещением 1200мм по высоте (например, для лестничной площадки).
  • L1_-0.150 - основной уровень первого этажа в файле КР (уровень верха плиты перекрытия над подвалом).
  • B1_-4.500 - уровень первого подземного этажа.
Текстовые стили

При создании дополнительных стилей следует использовать следующий стандарт именования:

Префикс_Имя шрифта (Размер Характеристики)

  • Префикс: цифровой префикс из двух цифр. Используемые префиксы:
    • 01 - основной используемый текстовый стиль - ГОСТ 2.5мм
    • 02 - дополнительные текстовые стили ГОСТ 2.5мм
    • 03 - основной увеличенный текстовый стиль - ГОСТ высотой 3.5мм
    • 04 - дополнительные текстовые стили ГОСТ 2.5мм
    • 09 - основной текстовый стиль
    • 10-19 - аналогично, текстовые стили с шрифтом Arial
    • 20-29 - текстовые стили для выносок и замечаний, которые не должны выводиться на печать
  • Имя шрифта - имя файла шрифта, используемого в стиле. Пример: Arial, Gost Common, Mipgost.
  • Размер - высота шрифта в миллиметрах, например “3.5мм”.
  • Характеристики: дополнительные свойства шрифта. Используемые варианты:
    • “подчеркн” - текст с подчеркиванием
    • “рамка” - текст с прямоугольной рамкой по периметру
    • “сж0.8” - текст со коэффициентом сжатия 0.8
    • “прозр” - текст с прозрачным фоном
    • “непрозр” - текст с непрозрачным фоном

В проекте также должен присутствовать текстовый стиль «Спецификацию по умолчанию» для использования в спецификациях: этот текстовый стиль создается автоматически при создании спецификации, и должен быть настроен для корректного отображения новых спецификаций без дополнительных действий.

Размерные стили

В имени размерного стиля должна быть указана точность измерения, а также особенности данного размерного стиля. Схема именования:

Префикс_Точность/Округление_(прозрачность цвет шрифт сжатие подчеркивание).

Примеры именования:

  • 00_Точн 3 знака (прозр)
  • 01.Точн 3 знака (непрозр подчеркнутый)
  • 06.Округл 10мм (прозр сж0.8)

Как правило, используемые шаблоны содержать все размерные стили, необходимые для работы, поэтому создание дополнительных размерных стилей не требуется.

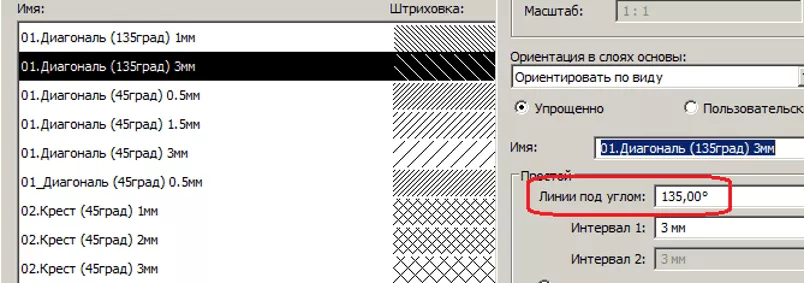

Образцы штриховок

Именование образцов штриховок выполняется по следующей схеме:

Префикс.Имя типа.Характеристика (Угол) Интервал

  • Префикс - цифровой префикс из двух цифр, соответствующий номеру группы штриховок. Соответствует группе материалов, см. раздел “Именование материалов”. Используемые группы:
    • 01 - диагональные штриховки
    • 02 - крестовые штриховки
    • 03 - штриховки бетона и железобетона
    • 04 - штриховки ц/п раствора и штукатурки
    • 05 - штриховки кирпича
    • 06 - штриховки древесины
    • 07 - штриховки стекла и прозрачных материалов
    • 08 - штриховки грунта и засыпки. При необходимости могут быть введены новые группы штриховок, с последующим включением номеров в данный стандарт.
  • Имя типа - соответствует типу штриховки или типу материала, например “Диагональ”, “Крест”, “Бетон”, “Грунт”.
  • Характеристика - дополнительное описание образца штриховки. Может быть указана характеристика материала (бетон армированный или неармированный), или использование штриховки (в проекции или на разрезе).
  • Угол - указывается для штриховок, имеющих направление. Измеряется против часовой стрелки, начальное направление - горизонтально слева направо. Для простых образцов штриховок (диагональ, крест) соответствует значению, указанному при создании штриховки:

Для штриховок, не имеющих направления, а также для моделирующих штриховок - не указывается.

  • Интервал - указывается для регулярной штриховки, которая может использоваться с разной плотностью заполнения.

Примеры именования:

  • 01.Диагональ (135град) 3мм
  • 02.Крест (45град) 1мм
  • 03.Бетон.Арм (45 град) 1.5мм
  • 08.Грунт.Гравий
Цветовые области

Принцип именования цветовых областей аналогичен именованию образцов заливки, но должна указываться дополнительная информация: цвет, моделирующая/условная штриховка, прозрачность.

Образцы линий

Именование образцов линий должно выполняться по следующей схеме:


Префикс_Тип линии (длина штриха)

Префикс:

  • 01_Штриховая
  • 02_Штрихпунктирная
  • 03_Штрихпунктирная
  • 04_Пунктирная

Примеры именования:

  • 01_Штриховая (2 мм)
  • 02_Штрихпунктирная (10 мм)
Материалы

Именование материалов следует выполнять по следующей схеме:

Префикс_Группа материала: особенности материала

Подкатегории

Имя подкатегории указывается в произвольной форме и должно определять смысловое предназначение подкатегории. Для исключения дублирования подкатегорий в проекте рекомендуется перед создание подкатегории уточнить, не были ли созданы подобные подкатегории в других проектах; в этом случае использовать имя подкатегории, соответствующее уже созданной подкатегории.
