Приложение В. Revit Server
Revit Server — это серверное приложение для программ Autodesk Revit. Он является основным приложением для совместной работы над проектами. В отличие от совместной работы при помощи файла-хранилища, сохраненного в сетевой папке, Revit Server предоставляет дополнительные возможности:
- одновременная синхронизация нескольких пользователей;
- администрирование при помощи веб-интерфейса;
- удаленный доступ без необходимости создания VPN-подключения;
- просмотр истории синхронизации пользователей;
- создание распределенной сети серверов для работы между географически удаленными офисами.

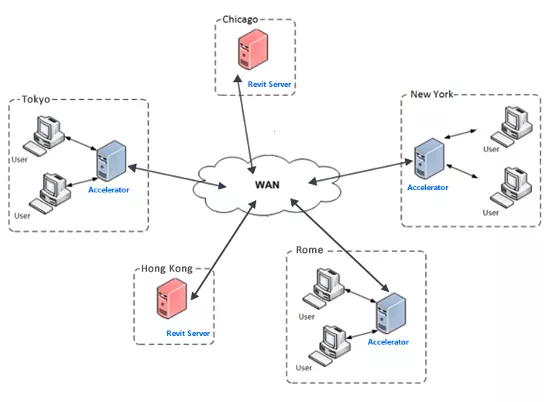

При совместной работе на основе сервера на разных серверах устанавливается и настраивается несколько экземпляров Revit Server, которым назначаются различные роли, что позволяет оптимальным образом поддерживать совместную работу над проектом в глобальной сети (WAN). Все вместе эти экземпляры Revit Server образуют сеть Revit Server.
Как правило, сеть состоит из экземпляров Revit Server с ролью «Хост» (для хранения модели из хранилища) или ролью «Акселератор» (для обеспечения более быстрого доступа к хостам). Обе эти роли (а также роль «Администратор», обеспечивающая запуск веб-интерфейса «Администратор Revit Server») могут быть включены для одного и того же экземпляра Revit Server. При работе участника группы акселератор Revit Server, назначенный участнику группы (с помощью переменной среды RSACCELERATOR), периодически запрашивает на хосте Revit Server обновленную информацию, которая сохраняется в модели из хранилища, используя доступные ресурсы сети для переноса данных по WAN. Обновленная версия модели хранится на локальном сервере, так что обновления доступны для чтения при запросе. При отсутствии необходимости в организации совместной работы между удаленными офисами роли «Хост», «Акселератор» и «Администратор» могут быть назначены для единственного экземпляра Revit Server. После открытия совместного проекта на основе сервера участник группы работает с локальной копией модели из хранилища. Эта локальная копия, или локальная модель, хранится на компьютере этого участника рабочей группы. Модель из хранилища сохраняется на хосте Revit Server. Установку и настройку Revit Server выполняет системный администратор компании при поддержке BIM-менеджера.
Системные требования к серверу
Рекомендуется использование выделенного сервера. Виртуализация допускается только для проектов небольшого объема и на время обучения.
Операционная система: Microsoft® Windows Server® 2012 R2 (64-разрядная версия)
Веб-сервер: Microsoft Internet Information Server 7.0 (или более поздняя версия)
Тип центрального процессора: 6 ядер и более с частотой от 3.0 ГГц ОЗУ: не менее 32 ГБ
Жесткий диск: Высокоскоростной массив RAID
Виртуализация: Поддержка VMware и Hyper-V.
LAN: 1 Гбит/сек. Рекомендуется соединение маршрутизаторов с сервером по каналу 10 ГБит/сек.
Предварительная настройка
Перед установкой Revit Server необходимо выполнить подготовительные действия:
- Выполнить активацию и обновление Windows Server;
- Предварительно в “Свойствах сетевого подключения” для пункта “Протокол Интернета версии 4 (TCP/IPv4)” следует установить статический IP-адрес сервера, маску подсети, основной шлюз и адрес DNS-сервера (в случае, если не используется протокол DHCP);
- Проверить и при необходимости включить для сетевого подключения пункт “Служба доступа к файлам и принтерам”;
- В “Дополнительных параметрах общего доступа” следует “Включить сетевое обнаружение” для рабочей и гостевой сети. Проверить доступность файлов путем указания в адресной строке “Мой компьютер” - “127.0.0.1”;
- В “Диспетчере серверов” выбрать “Добавить роли и компоненты” - “Установка ролей и компонентов”. Выбрать:
- “Роли” - “Сервер приложений”;
- “Компоненты” - не выбирать ничего;
- “Службы ролей” - “.NET Framework”, “Поддержка веб-сервера”, “Активация HTTP”, “Активация TCP”, “Совместное использование TCP-порта”.
- “Службы ролей IIS” включить пункты “ASP”, “CGI”, “Включение на стороне сервера” и “Управление совместимостью с IIS 6”.
Установка Revit Server

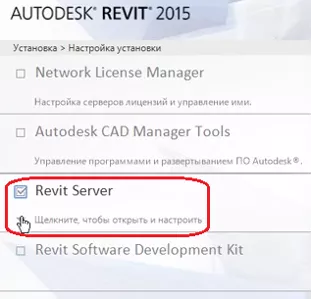

Autodesk Revit Server — бесплатное приложение, не требующее активации. Установка может быть выполнена с помощью стандартного дистрибутива Autodesk Revit, в окне установки следует выбрать «Установка инструментов и утилит», далее включить флажок «Revit Server»:

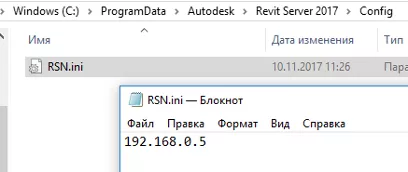

На этапе выбора роли сервера включить флажки «Хост», «Accelerator», «Администратор» и запустить установку. Для возможности доступа к Revit Server следует создать файл «RSN.ini» в папке «%programdata%\Autodesk\Revit Server 2017\Config» на сервере и на всех рабочих станциях пользователей. В файле следует указать ip-адрес сервера (можно посмотреть через команду ipconfig) или DNS-имя сервера (при его наличии):
Управление Revit Server выполняется через веб-интерфейс. Интерфейс создан при помощи платформы Microsoft Silverlight, поэтому может потребоваться предварительная установка данной платформы, при этом интерфейс доступен только через Internet Explorer (поддержка в Google Chrome недоступна: https://goo.gl/r9zMCn).

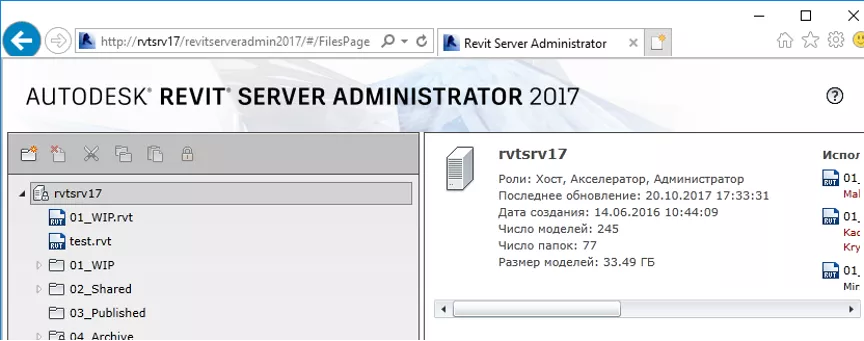

Для доступа к веб-интерфейсу администратора следует указать в адресной строке браузера:
http://[имя или адрес сервера]/revitserveradmin2017/#/filespage
Дальнейшее создание структуры папок на Revit Server осуществляется BIM-менеджером.

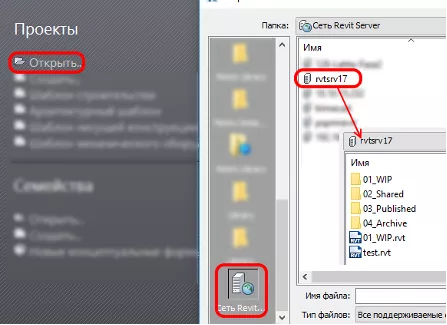

Для проверки доступности Revit Server на клиентском компьютере следует создать файл «RSN.ini», запустить Autodesk Revit 2017, выбрать «Проекты — Открыть», в списке слева выбрать «Сеть Revit Server», попытаться зайти в Revit Server под нужным ip-адресом.
На этом установка Revit Server завершена. За дополнительной информацией следует обратиться к онлайн-справке:
