Процесс информационного моделирования
Старт работы над проектом
Перед началом работы над новым проектом BIm-менеджеру необходимо выполнить следующие действия:
- Создать структуру хранения для всех проектных данных по шаблону;
- Определить необходимые исходные данные для разработки и наличие этих материалов. Разместить эти данные в общем доступе;
- Изучить особенности проекта на предмет сходства с ранее выполненными проектами. В случае, если проект имеет значительные отличия (например, ранее выполнялись только жилые дома с монолитным каркасом, а текущий проект - с металлокаркасом), определить необходимые дополнительные ресурсы - дополнительное обучение сотрудников, создание семейств, настройку шаблонов.
- Определить необходимый уровень детализации проекта по разделам, четко регламентировать применение Revit и AutoCAD для каждого этапа и раздела проекта;
- Определить наличие требований Заказчика к BIM-модели, скорректировать дальнейшую работу в зависимости от данных требований;
- Назначить ответственных специалистов (BIM-координаторов) от каждой специальности;
- Создать файлы проектов на базе утвержденного шаблона.
Создание файла проекта
Как правило, создание нового файла проекта и сохранение его на Revit Server должно выполняться уполномоченным сотрудником (BIM-менеджером, координатором).
Типовая последовательность создания нового файла проекта:
- Выбор необходимого шаблона проекта и создание RVT-файла на базе данного шаблона.
- Временное сохранение файла на локальном компьютере.
- Включение для файла “Режима совместной работы” и создание рабочих наборов.
- При необходимости - создание папки на Revit Server через консоль администратора.
- Сохранение файла в папку на Revit Server.
- Синхронизация файла с освобождением рабочих наборов и закрытие файла.
- Проверка создания локального файла с созданного файла-хранилища.
- Загрузка файла в файл площадки и передача общих координат.
- Создание необходимых дополнительных рабочих наборов.
- Создание базовых осей и уровней или копирование их в файл через инструмент “Копирование/Мониторинг”.
Единицы измерения
Построение модели выполняется в масштабе 1:1, с использованием метрической системы единиц. В качестве основных единиц измерения должны использоваться следующие:
- Длина: миллиметры
- Площадь: квадратные метры
- Объем: кубические метры
- Угол: десятичные градусы
- Масса: килограммы
Точность построения элементов несущих конструкций должна быть равна 0.01мм, прочих элементов — 1мм. Для обеспечения точности построения модели использование размеров «с округлением» не рекомендуется. Значение размера должно соответствовать положению элемента в 3D-модели. Замена значения размерного текста другим числом не допускается. При обнаружении несоответствия между информацией на чертеже и положением элемента в 3D-модели приоритетной считается информация из 3D-модели.
Координаты и положение проекта

В файле проекта должны использоваться реальные географические координаты и положение, здание должно иметь правильную ориентацию относительно истинного севера. Все файлы проекта Revit должны иметь единые «Общие координаты» и обеспечивать корректное совмещение при загрузке связанных файлов «По общим координатам».
«Базовая точка проекта» должна находиться на пересечении осей «1» и «А», на уровне чистого пола первого этажа (+0.000). Создание сетки осей должно начинаться от данной точки. «Точка съемки» в плане должна быть привязана в объекту на местности, например, геодезическому реперу. По высоте «Точка съемки» должна находиться на отметке 0.000 балтийской системе высот. Для удобства передачи общих координат в файлы проекта рекомендуется создание отдельного файла «Площадки», в котором настраивается положение «Точки съемки». Перемещение «Точки съемки» вручную в рабочих файлах запрещается.
Шаблон проекта
Шаблон проекта представляет собой файл с расширением RTE, используемый при создании нового проекта. Шаблон должен содержать все настройки, необходимые проектировщику для начала работы над проектом: параметры проекте, размерные стили, материалы, семейства и т.д. Производительность работы над проектом напрямую зависит от того, насколько качественно был разработан шаблон проекта.
Шаблон проекта должен разрабатываться индивидуально для каждой специальности. Новые файлы проекта должны создаваться только на базе утвержденного шаблона проекта.
Шаблоны хранятся в центральной библиотеке BIM-ресурсов компании. При обнаружении ошибок или недоработок и корректировке шаблона эти же корректировки должны быть внесены во все проекты, созданные на базе этого шаблона. Все вносимые изменения должны быть зафиксированы в файле — описании шаблона.
Уровень проработки BIM-модели
Информационная модель является упрощенной, абстрактной моделью здания. Точное и детальное повторение здания нецелесообразно, а в большинстве случаев и невозможно с использованием возможностей применяемого ПО. Информационная модель должна быть выполнена таким образом, чтобы обеспечить эффективное решение поставленных задач на данном этапе проектирования, строительства или эксплуатации.

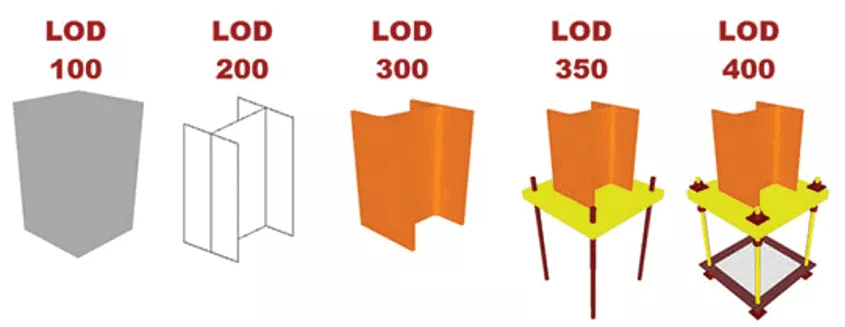

Отображение элемента на разных уровнях детализации
Уровень проработки (детализации) информационной модели (LOD, Level of detailing) задает минимальный уровень геометрической, пространственной, количественной, атрибутивной информации, необходимой и достаточной для решения адач на определенной этапе жизненного цикла объекта строительства.
Система уровней проработки позволяет решать следующие задачи:
- предоставление участникам процессов информационного моделирования необходимой информации на данном этапе работ;
- планирование работ - получая в качестве задания модель, выполненную с определенным уровнем проработки, можно заранее ожидать, какой объем информации будет предоставлен, и соответственно спланировать свою работу;
- уменьшение трудоемкости - исключение избыточных работ по моделированию элементов, которые не требуются на данном этапе разработки проекта;
- увеличение быстродействия используемого ПО за счет уменьшения количества элементов в модели.

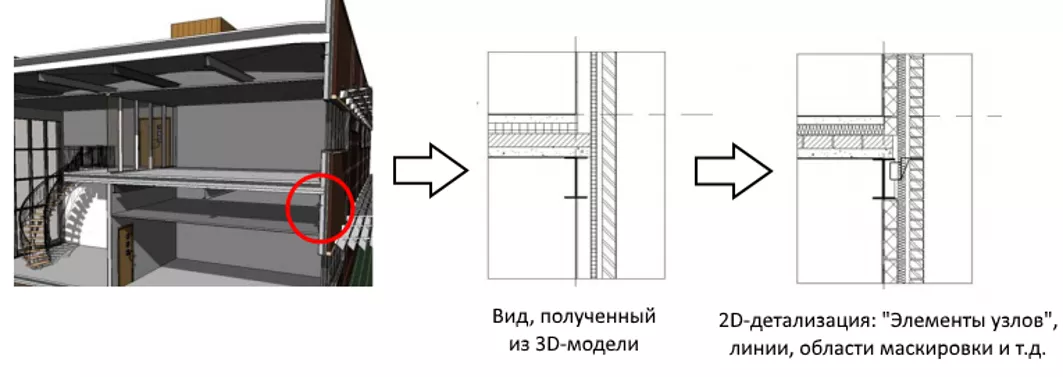

Детализация чертежей 2D-элементами
В связи с тем, что, помимо наличия элементов в 3D-модели, концепция BIM предполагает наличие информации, присвоенной элементам модели, можно вывести производное понятие — уровень информационной насыщенности модели (Level of information, LOI). Например, элементы модели могут содержать информацию о сметной стоимости, производителе, указания по изготовлению и т.д. Необходимый уровень информационной насыщенности определяется Информационными требованиями заказчика, а также необходимостью автоматизированного создания документации, чертежей и спецификаций на основе информации из BIM-модели.
Рекомендации по детализации модели для разных специальностей и стадий проекта см. Приложение Д.
Детализация на разных стадиях проекта
Уровень необходимой детализации BIM-модели зависит от текущей стадии проекта и общей стадии жизненного цикла проекта: по мере разработки уровень детализации увеличивается. Во многих стандартах, регламентирующих процессы информационного моделирования (например, в BS1192:2007), предусматриваются несколько уровней детализации, от LOD100 (концептуальная модель) до LOD500 (точная модель возведенного здания). В настоящем стандарте регламентированы два уровня детализации BIM-модели:
- уровень детализации модели, используемой для получения документации стадии “Проект”, ориентировочно соответствует LOD250;
- уровень детализации модели, используемой для получения документации стадии “Проект”, ориентировочно соответствует LOD350.
В случае отсутствия иных требований допускается принимать решение о детализации модели в 3D или использовании 2D-инструментов, ориентируясь на принятую детализацию чертежей в зависимости от их масштаба:
- Стадия П: моделировать в 3D элементы, отображаемые на масштабе 1:50 и более мелких масштабах (1:100 и т.д.). Элементы, дополнительно отображаемые на более крупных масштабах (1:25, 1:10 и т.д.), выполнять при помощи инструментов 2D-детализации;
- Стадия РД: тот же принцип, но при помощи 3D-инструментов должны быть выполнены элементы, отображаемые на чертежах масштаба 1:20 и более мелких. Элементы, отображаемые на чертежах масштаба 1:10, 1:5 и т.д. - допускается выполнять при помощи 2D-инструментов.
Данные указания являются рекомендуемыми и могут быть изменены в зависимости от требований конкретного проекта.
Использование 2D-детализации чертежей
В случае, если на чертежах необходимо отобразить элементы, отсутствующие в модели, созданной с определенным уровнем детализации — например, узлы крепления оборудования. Моделирование данных узлов с применением 3D-элементов может чрезмерно увеличить трудоемкость разработки модели и общее быстродействие модели.
В этом случае рекомендуется применять детализацию видов при помощи инструментов 2D-рисования, без моделирования узлов в 3D. С другой стороны, в случае, если данные узлы имеют большие габариты, или их точное положение важно для проектировщиков других специальностей — отсутствие данной информации в 3D модели может затруднить принятие проектных решений.
Также, при использовании инструментов 2D-детализации будет невозможен автоматический подсчет количества необходимых материалов и элементов.
Стратегия совмещения инструментов 3D моделирования и 2D рисования на каждом этапе разработки важна для успешного выполнения проекта, и должна приниматься индивидуально в зависимости от специфики проекта, необходимого предоставления информации на чертежах и документации, требований заказчика и проектировщиков других специальностей.
Создание чертежей
Подготовка чертежей и документации может выполняться двумя способами:
- Подготовка, оформление видов и компоновка листов непосредственно в среде Revit;
- Экспорт видов модели в виде 2D-DWG файлов и последующее оформление с использованием инструментов детализации в среде AutoCAD. Настоящим стандартом данный метод подготовки документации не регламентируется и не рекомендуется.
Для получения чертежей на основе выполненной BIM-модели в Revit выполняются следующие действия:
- Создание видов (планов, разрезов, фасадов, фрагментов), определенным образом отображающих 3D-модель;
- Настройка видимости и графического отображения элементов модели;
- Установка на видов элементов аннотаций: размеров, высотных отметок, марок и текстовых примечаний и т.д.;
- Создание ведомостей, таблиц и спецификаций на основе модели;
- Создание листов, размещение и компоновка на них видов, спецификаций и прочих элементов.
Операции по созданию чертежей могут выполняться в другом порядке, а также одновременно с созданием 3D-модели.
В связи с особенностями получения чертежей на базе 3D-модели, а также в связи с ограниченным функционалом Revit, как правило, невозможно точно повторить оформление чертежей, принятое при работе в Autocad, либо это оказывается трудоемко.
Для решения данной проблемы следует во время проведения пилотных проектов определить методики получения документации, обеспечивающие получение максимально информативных чертежей с минимальными трудозатратами, согласовать оформление документации, зафиксировать данные рекомендации в регламенте по разработке документации по специальностям и придерживаться данных рекомендаций в дальнейшей работе.
Использование DWG-чертежей
В процессе разработки BIM-проекта, особенно на этапе начала внедрения Revit, допускается дополнение проекта документацией, выполненной в среде AutoCAD. Возможные причины, по которым может использоваться подобный подход:
- наличие обширной библиотеки типовых чертежей в формате DWG;
- недостаток сотрудников, на достаточном уровне владеющих Revit.
DWG-чертежи могут либо полностью выполняться в AutoCAD, либо использоваться в качестве фрагментов, вставленных в Revit при помощи DWG-ссылки.
Рекомендации при работе с DWG-чертежами, вставленными в Revit как ссылки:
- использование DWG-файлов следует минимизировать; по возможности типовые 2D-узлы следует создавать при помощи инструментов Revit (например, семейств в категории “Типовые аннотации”);
- следует использовать инструмент “Связь САПР” (не использовать “Импорт САПР”), так как в этом случае есть возможность обновления DWG-ссылки в Revit при изменении DWG-файла;
- DWG-файлы должны быть очищены от внешних ссылок, неиспользуемых элементов, прокси-объектов и пройти аудит. Для создания файлов рекомендуется команда ПБЛОК (WBLOCK);
Уровень применения AutoCAD должен быть регламентирован в плане выполнения конкретного проекта.
При при загрузке DWG-файлов в Revit следует выполнять следующие рекомендации:
- в DWG-файле должен присутствовать только один вид: план, разрез, узел. Загрузка DWG-файла, содержащего несколько видов, не допускается. При необходимости следует создавать несколько DWG-файлов, каждый файл должен содержать только один вид. Для создания данных файлов рекомендуется использовать команду ПБЛОК (_WBLOCK).
- Из DWG-файлов должен быть удалены неиспользуемые элементы, внешние ссылки, proxy-объекты. Должны быть выполнены команды AUDIT и PURGE.
- DWG-файлы должны храниться в общедоступной папке. Не допускается загрузка DWG-файлов, хранящихся на локальном компьютере.
- Для загрузки файлов в проект Revit следует использовать команду “Вставка - Связь САПР”. Использование команды “Импорт САПР” не допускается.
- При вставке DWG-файла рекомендуется использовать опцию “Только текущий вид”, иначе вставленные элементы будут отображены на всех других видах и потребуется их DWG-файлы в Revit рекомендуется использовать для видов типовых узлов и решений. Не рекомендуется использовать DWG-файлы как основу для выполнения модели в связи с тем, что DWG-чертежи, как правило, имеют низкую точность построения, что приведет к низкому качеству BIM-модели.
- Неиспользуемые DWG-файлы должны быть удалены из модели при помощи инструмента “Вставка - Диспетчер связей - вкладка Файлы САПР”.
Рекомендации по работе в Revit-модели
Данный раздел содержит описание «лучших практик», необязательных, но рекомендуемых для выполнения, как "информация для размышления:
- Использовать “закрепление” элементов для исключения случайного изменения модели, особенно для ключевых элементов модели, например, для связанных файлов, DWG-подложек, осей, перекрытий и т.д. Стены и колонны на начальных этапах работы над проектом допускается создавать “через все этажи”. При переходе к документации стадии РД стены и колонны должны быть обязательно разделены по этажам;
- В многослойных стенах и перекрытиях слои утеплителя, отделки должны быть выполнены отдельным элементом от несущего слоя;
- Использовать “Стартовый вид” для ускорения загрузки модели и размещения на данном виде информации, необходимой для всех проектировщиков;
- Загружать в проект только семейства и типоразмеры, необходимые для работы.
- Использовать “горячие клавиши” для часто используемых команд.
- Минимизировать использование DWG-файлов в Revit.
- Использовать вспомогательные 3D-виды и спецификации для контроля заполнения атрибутивных характеристик элементов модели.
- При создании элемента учитывать требования, которые будут к нему предъявляться в дальнейшем - отображение и графика, подсчет, маркировка, анализ, и выбирать методы создания элемента, выполняющие данные задачи;
- Не использовать большое количество элементов с указанием смещения по оси Z - лучше создать уровень или опорную плоскость и размещать элементы на этой плоскости без смещения. Также не следует использовать элементы с указанием большого значения смещения по оси Z (например, воздуховод на уровне 3 этажа со смещением на 10 м вверх до 6 этажа).
- Минимизировать использование инструментов “Линия детализации”, “Цветовая область”, “Область маскировки”, “Скрыть элемент на виде”, “Переопределить графику элемента на виде”. Использовать шаблоны видов для всех видов, размещенных на листах.
- Использовать только стандартные семейства из библиотеки семейств предприятия. При появлении подозрений, что элемент является нестандартным - уточнить у BIM-специалиста.
- При создании элементов назначать им параметры, необходимые для фильтрации, по аналогии с другими элементами этого же типа и по правилам, принятым в данном шаблоне проекта.
- Создавать архивные копии моделей при каждой передаче модели или документации заказчику.
- Использовать единый стиль оформления, адаптированный для получения документации в Revit с минимальными трудозатратами и без необходимости доработки “вручную”..
- Не тратить большое количество время на поиск ответов на возникающие вопросы по работе в Revit. При возникновении проблем в работе временно переключиться на другие задачи, запросить ответ на вопрос у BIM-менеджера или консультанта.
- Не стараться полностью повторить оформление чертежей, принятое в AutoCAD. Найти подходы в оформлении, предоставляющие нужную информацию, при этом выполняемые в Revit максимально автоматически.
Запрещенные действия
Необходимым условием эффективной разработки проекта является соблюдение всеми сотрудниками установленной технологии работы. Несоблюдение технологии даже одним из сотрудников может усложнить работу во всём проекте и создать проблемы для всех участников проекта. Такая ситуация может произойти по невнимательности или неопытности сотрудника, либо в случае, если принятый на работу сотрудник на предыдущем месте работы использовал другой подход в использовании Revit. Данный раздел содержит некоторые рекомендации по исключению некоторых ситуаций, часто встречающихся на практике.
При разработке проекта в Revit:
- необходимо не допускать к совместной работе в Revit сотрудников, не прошедших обучение Revit и не ознакомленных с имеющимися стандартами и регламентами работы;
- создавать проект следует только на базе утвержденных шаблонов проекта;
- загружать семейства в проект следует только из утвержденной библиотеки семейств. Использовать семейства, полученные другим путем (из Интернета, других проектов) запрещено;
- запрещено открывать файлы других групп или специальностей с созданием локальной копии. При необходимости открыть такой файл следует использовать опцию “Отсоединить от файла хранилища”;
- Запрещено открывать файл хранилища напрямую и работать в нем;
- Удалять любые файлы в общих папках. Ненужные файлы следует переносить во временные или архивные папки;
- Запрещено перемещать “Базовую точку проекта” и “Точку съемки”. Положение данных точек должно быть закреплено при создании проекта;
- Связанные файлы должны загружаться “По общим координатам”. Сразу после загрузки связанный файл следует “Закрепить” и переместить в соответствующий рабочий набор.
Особенности организации совместной работы
Разработка проекта требует совместных усилий проектировщиков разных специальностей. Успешное, своевременное и качественное выполнение проекта напрямую зависит от организации работы и взаимодействия проектировщиков. Например, быстрое выполнение своей части проекта проектировщиками только одной специальности не имеет смысла: почти всегда выполнение проекта задерживает именно несогласованность работы проектировщиков разных специальностей.
Уникальные особенности Revit (возможность работы нескольких проектировщиков в одном файле, использование одной программы для проектировщиков большинства специальностей, широкие возможности по использованию файлов-ссылок, централизованное хранение данных) позволяют решить проблему взаимодействия и согласованности работ. Это является одной из сильнейших сторон Revit и преимуществом по сравнению с альтернативным ПО.
С другой стороны, использование режима совместной работы требует большой ответственности и аккуратности в работе, четкой организации, разделения обязанностей и зон ответственности.
Методические указания по разработке модели по отдельным специальностям должны быть описаны в соответствующих документах. Планирование стратегии совместной работы возлагается на BIM-менеджера, см. раздел «Совместная работа и рабочие наборы».
